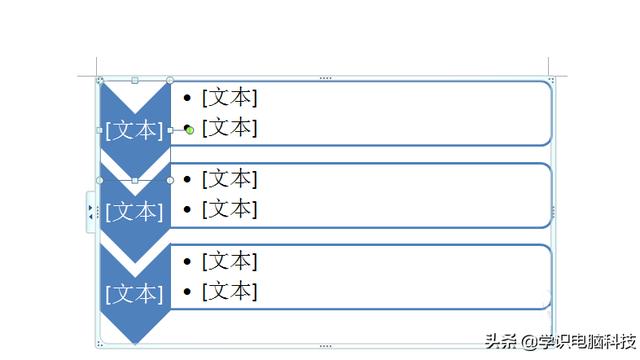

用WORD如何编写流程图
在“绘图”工具栏 (工具栏:工具栏中包含可执行命令的按钮和选项。
若要显示工具栏,请单击“工具”菜单中的 “自定义”,然后单击 “工具栏”选项卡。)上,单击“自选图形”,指向“流程图”,再单击所需的形状。
单击要绘制流程图的位置。若要向流程图中添加额外的形状,请重复步骤 1 和步骤 2,再按所需的顺序对其进行排列。
在各形状间添加连接符。操作方法在“绘图”工具栏上,单击“自选图形”,指向“连接符”,再单击所需的连接符线。
指向要锁定连接符的位置。 当指针滑过形状时,连接位置将显示为蓝色圆形。
单击要连接的第一个点,指向另一个形状,再单击第二个连接点。 锁定连接符将使形状保持连接,即便是在移动它们的时候。
锁定的连接符 解除锁定的连接符向形状添加文字。操作方法用鼠标右键单击形状,单击“添加文字”并开始键入。
注释 不能向线段或连接符上添加文字,使用文本框 (文本框:一种可移动、可调大小的文字或图形容器。使用文本框,可以在一页上放置数个文字块,或使文字按与文档中其他文字不同的方向排列。)
可在这些绘图对象附近或上方放置文字。为连接符更改线型或添加颜色。
操作方法选取要更改的线条或连接符。 执行下列操作之一: 更改线条或连接符的颜色在“绘图”工具栏上,单击“线条颜色” 旁的箭头。
执行下列操作之一: 若要更改为默认颜色,请单击“自动”。 若要更改为其他颜色,请单击“自动”之下的一种颜色。
更改线条或连接符的线型在“绘图”工具栏上,单击“线型”。 单击所需的线型;或者单击“其他线条”,再单击一种线型。
为形状添加颜色或填充。操作方法选取要更改的形状。
在“绘图”工具栏上,单击“填充颜色” 旁的箭头。执行下列操作之一:若要更改颜色,请单击“自动”下的一种颜色。
若要添加带渐变、图案、纹理或图片等效果的填充,请单击“填充效果”,再单击所需的选项卡并选择选项。
怎样word制作工艺流程图
步骤一: 页面和段落的设置 为了流程图有较大的绘制空间,我们先来设置一下页面。
1. 启动Word 2003,打开一个空白文档,并切换到页面视图。选择菜单“文件→页面设置”命令,打开“页面设置”对话框,在“页边距”选项卡中,设置上下边距为“1厘米”,左右边距为“2厘米”,完成后单击“确定”按钮。
2. 由于后面要在自选图形中输入文字,为了让输入的文字在垂直方向上看起来居中,这里顺便设置一下段前距。选择菜单“格式→段落”命令,打开“段落”对话框,在“缩进和间距”选项卡中设置段前间距为“1行”,完成后单击“确定”。
步骤二:绘制流程图框架 接下来我们开始绘制流程图的框架。所谓框架就是画出图形、把图形大致布局并在其中输入文字。
在这里大家可以体会到,如果已经作好了草图,这里的操作将是比较轻松的,如果在这里边想边画,可能会耽搁很多时间。 1. 单击窗口底部工具栏上的“自选图形”按钮,在弹出的菜单中选择“流程图”,接着选择“流程图”中的“准备”图形。
2. 这时,在页面中标题的下方也会出现一个“在此创建图形”的画布,拖动鼠标,在画布的恰当位置画出“准备”图形。 3. 选中“准备”图形,单击鼠标“右键”,在弹出的菜单中选择“添加文字”命令,接着在其中输入文字“开始”。
4. 如果觉得“开始”文字的位置过于靠近底部,则可以适当调整它的段前距为“0.5”行。 5. 然后设置其对齐方式为“居中对齐”,完成后的效果如下图。
6. 接下来先拖动“画布”右下角控制点,使其扩大面积到页面底部边缘,以便能容纳流程图的其它图形。 7. 用同样的方法,绘制其它图形,并在其中输入相应的文字,完成后效果如下图。
步骤三:流程图的对齐与修饰 由于的框架的制作都是手工的,因此在对齐上可能不太准确,下面使用对齐命令精确对齐,同时我们将对图形作一些修饰,让它们有更漂亮的外观。 1. 按住Shift,同时选中左边一列的所有图形,单击窗口底部“绘图”工具栏上的“绘图”按钮,依次选择“对齐或分布→水平居中”命令,将所有选中的图形“水平居中”对齐。
2. 同样的,同时选择“正式论文”和“打印上交”图形,执行“对齐或分布→垂直居中”命令,让它们“垂直居中”对齐。 3. 为了文字看起来更醒目,可以设置每个图形内的文字为“粗体”。
4. 接下来为图形设置三维效果。按住Shift键,同时选中所有的图形,单击底部“绘图”工具栏上的“三维效果样式”按钮,在弹出的列表中“三维样式1”,可以看到所有的图形被应用了三维效果样式。
5. 在所有图形保持被选中的状态下,再次单击“三维效果样式”按钮,选择“三维设置”命令,打开“三维设置”工具栏,按下图设置其“深度”为“12磅”。完成后三维效果的厚度看起来更薄,更自然。
6. 接下来为同种类型的图形设置相同的填充色。比如选中“开始”图形,单击鼠标右键,在弹出的菜单中选择“设置自选图形格式”命令,打开“设置自选图形格式”对话框,在“颜色与线条”选项卡内,按下图设置该图形的填充色。
7. 用同样的方法为其它图形设置填充色,让流程图的外观看起来更漂亮。 步骤四:添加连接箭头 下面的工作是为流程图的各个图形之间添加连接箭头。
连接箭头可以让阅读者更准确快速地把握工作流程的走向。在绘制箭头之间,为了能够让绘出的箭头完全水平或者垂直,一定要在前面利用“对齐或分布”的“水平对齐”或者“垂直对齐”命令对图形进行过对齐。
如果前面没有对齐过,则可以在绘制之间将相应图形“水平对齐”或“垂直对齐”。下面进入添加连接箭头的操作。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→直箭头连接符”。 2. 接着在两个需要添加连接符的图形之间拖动鼠标,当鼠标移动到图形对象上时,图形会显示蓝色的连接点,这些点表示可以附加连接符。
将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起。 3. 用同样的方法为其它图形间添加直箭头连接符。
在这个过程中,如果需要对某个图形进行移动,可选中图形后用方向键移动,如果要微移,则按住Ctrl的同时,使用方向键。 添加折线连接符和说明性文字 接下来我们要添加三个折线(肘形)连接符。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→肘形箭头连接符”。 2. 先在“与指导教师讨论”图形左侧的连接点点一下,接着向左侧拖动鼠标,然后向上再往右,在“毕业论文选题”图形左侧的连接点上点一下即可。
完成后可以看到连接线上有一个黄色的小点,利用鼠标拖动这个小点可以调整肘形线的幅度。 3. 接下来,在这个小黄点处画一个矩形框,在其中添加文字“未通过”,同时设置该矩形框的线条颜色为“无线条颜色”,即不显示边框。
4. 设置完成后效果如下图。
请问WORD文档中怎么做流程图,就是那种带箭头和框框的,谢谢了
WORD文档中做流程图,可在插入图形中选择流程图框件和箭头完成流程图的制作。
方法步骤如下:
1、打开需要操作的WORD文档,在工具栏“插入”中找到并点击“形状”。
2、在弹出的选项中选择流程图框图和线条进行流程图制作。
3、在框图上点击鼠标右键,选择“添加文字”可为框图添加文字。
4、返回主文档发现流程图制作完成。
用WORD做流程图怎么做呢
绘制流程图 在“绘图”工具栏 (工具栏:工具栏中包含可执行命令的按钮和选项。
若要显示工具栏,请单击“工具”菜单中的 “自定义”,然后单击 “工具栏”选项卡。)上,单击“自选图形”,指向“流程图”,再单击所需的形状。
单击要绘制流程图的位置。 若要向流程图中添加额外的形状,请重复步骤 1 和步骤 2,再按所需的顺序对其进行排列。
在各形状间添加连接符。 在“绘图”工具栏上,单击“自选图形”,指向“连接符”,再单击所需的连接符线。
指向要锁定连接符的位置。 当指针滑过形状时,连接位置将显示为蓝色圆形。
单击要连接的第一个点,指向另一个形状,再单击第二个连接点。 锁定连接符将使形状保持连接,即便是在移动它们的时候。
向形状添加文字。用鼠标右键单击形状,单击“添加文字”并开始键入。
注释 不能向线段或连接符上添加文字,使用文本框 (文本框:一种可移动、可调大小的文字或图形容器。使用文本框,可以在一页上放置数个文字块,或使文字按与文档中其他文字不同的方向排列。)
可在这些绘图对象附近或上方放置文字。为连接符更改线型或添加颜色。
选取要更改的线条或连接符。 执行下列操作之一: 更改线条或连接符的颜色在“绘图”工具栏上,单击“线条颜色” 旁的箭头。
执行下列操作之一: 若要更改为默认颜色,请单击“自动”。 若要更改为其他颜色,请单击“自动”之下的一种颜色。
更改线条或连接符的线型在“绘图”工具栏上,单击“线型”。 单击所需的线型;或者单击“其他线条”,再单击一种线型。
为形状添加颜色或填充。
