求电路自动布线软件
自动布线一般都是指印刷电路板(PCB)上的布线,如果你说的是那种洞洞板的话,不用布线,只要知道哪个点连哪个点,用带绝缘皮的导线连上就行了。
如果你要做PCB板的话,一般人家都是用Protel(99se或更高版本)的,有原理图转PCB的功能,生成的文件厂家都收。
我现在用的是Proteus(ISIS画原理图,ARES设计PCB),主要是因为它还多了个电路仿真的功能,原理图转PCB的功能也有,不过市面上用的没有那么多。
你自己选择吧。
设计院里面画房屋电路布线之类一般用什么软件
1、国内设计院用来画施工图的有Autocad Microstation,Autocad是目前国内最普遍的制图软件。
2、还有些建筑设计院用比较著名的用天正、理正、圆方、中望等软件。
3、很多回国的海龟开的公司用Microstation,Microstation是Microsoft开发的制图软件。
4、画建筑表现图的软件有Photoshop、3DMAX。
5、另外目前很很多建筑师在用Sketchup建筑草图大师这个软件。
用什么软件来制作室内照明电路布线图
在装修中电安装是很重要的一步,电安装如果没有做好,稍有不慎就会在用电过程中出现纰漏,导致危险。
因此电安装的布线就显得十分关键,前面小编已经给大家讲了电安装的材料选择、安装方法以及施工原则,那么在本文中小编会给大家着重讲讲家庭水电安装_电路布线原则。

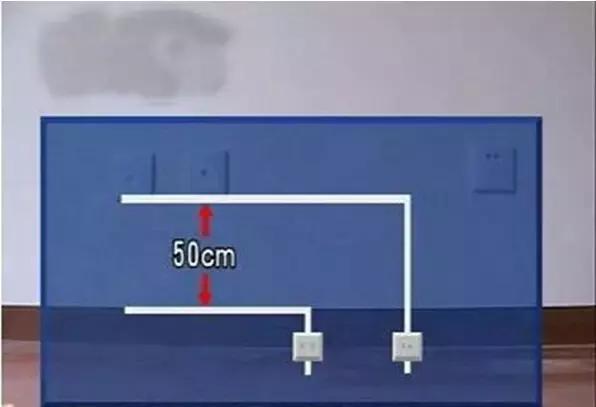

(水电安装知识_电路安装规范 房屋装修步骤(长篇图文连载1))电路布线要遵循的原则: 1、布线原则如下图:强弱电的间距要在30---50公分,他们只能作远邻,不能作近亲,不知道什么时候,也不管你愿不愿意,他们就会串门,打扰你的电视和电话。
(办公室布线的要求) 2、布线原则如下图:强弱电更不能同穿一根管内。
3、布线原则管内导线总截面面积要小于保护管截面面积的40%,比如20管内最多穿4根2.5平方的线。
家装电路客厅怎么布线?
客厅的布线。
客厅布线一般为8支线路,包括电源线(2.5平方毫米 铜线)、照明线(2. 5平方毫米铜线)、空调线(4平方毫米铜线)、电视线(馈 线)、电脑线(5类双脚线)、电话线(4芯护套线)、对讲机或门铃线(可选用4 芯护套线,备用2芯护套线)、报警线(指烟感、红外报警线,选用8芯护套 线)。
控制电路设计软件有哪些
1、电路仿真软件proteus用得比较多。
2、Proteus 组合了高级原理布图、混合模式SPICE 仿真,PCB系统特性: 设计以及自动布线来实现一个完整的电子设计系统。
2.Proteus 产品系列也包含了我们革命性的VSM 技术,用户可以对基于微控制器的设计连同所有的周围电子器件一起仿真。
用户甚至可以实时采用诸如LED/LCD、键盘、RS232 终端等动态外设模型来对设计进行交互仿真。
3、当前的主流仿真和设计软件还有mulstisim、protel、pspice等,功能分别如下:mulstisim主要是模拟器件和一些分离器件的仿真。
protel 则主要用于设计PCB用得较多 元件也多 也可以用来仿真,但没有那两个好学 。
pspice 好学易懂,但元件封装和实际的引脚有点不一样,很好仿真的。
OrCAD 是一套在个人电脑的电子设计自动化套装软件,专门用来让电子工程师设计电路图及相关图表,设计印刷电路板所用的印刷图,及电路的模拟之用。
4、pspice原来不是OrCAD公司的产品,后来被OrCAD公司收购,并且集成到他自己的OrCAD软件中,现在出的OrCAD版本全部包含完整的pspice。
Cadence是全球著名EDA软件公司,在OrCAD公司收购pspice之后,将OrCAD公司收购,所以现在的OrCAD软件(包含pspice)应该属于Cadence公司的产品。
现在Cadence公司针对PCB方面的EDA产品大概可以分为高端和低端,高端是Cadence SPB,低端是OrCAD。
不管高端低端,原理图部分都主要用收购来的OrCAD中的原理图软件(叫Capture)。
PCB绘图方面就不同了,高端Cadence SPB的叫Allegro是原来自己的,低端OrCAD的现在主要用Allegro的简化版。
电路板设计软件最常用的是哪款仿真软件
你最好protel99se 和Proteus都装。
前者是电路图设计以及pcb设计,很多公司都用这个。
后者,是用来仿真用的,Proteus软件有十多年的历史,在全球广泛使用,除了其具有和其它EDA工具一样的原理布图、PCB自动或人工布线及电路仿真的功能外,其革命性的功能是,他的电路仿真是互动的,针对微处理器的应用,还可以直接在基于原理图的虚拟原型上编程,并实现软件源码级的实时调试,如有显示及输出,还能看到运行后输入输出的效果,配合系统配置的虚拟仪器如示波器、逻辑分析仪等,Proteus为你建立了完备的电子设计开发环境!Proteus组合了高级原理布图、混合模式SPICE仿真,PCB设计以及自动布线来实现一个完整的电子设计系统。
