stm32 上电复位 跟软复位有什么区别
(1)如何禁止KEIL初始化RAM为零?1. 在KEIL Noinit 打钩 2. <1>; 另须对需要热启动保持的变量用__at关键字指定某个区域,否则还是没用<2>;或者__attribute__((zero_init)) 关键字(2) 对STM32如何判断是软复位还是上电复位? flag = RCC_GetFlagStatus(RCC_FLAG_SFTRST); //上电复位flag=0, 软件复位flag=1void RestStm32Cpu(void){ __set_FAULTMASK(1); // 关闭所有中端NVIC_SystemReset(); // 复位} 微处理器:LPC2114编译环境:Keil MDK V4.10

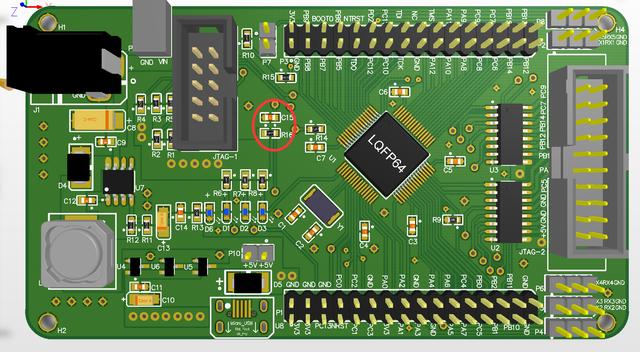

stm32的STM32F5
ARM公司的高性能”Cortex-M3”内核1.25DMips/MHz,而ARM7TDMI只有0.95DMips/MHz 一流的外设1μs的双12位ADC,4兆位/秒的UART,18兆位/秒的SPI,18MHz的I/O翻转速度 低功耗 在72MHz时消耗36mA(所有外设处于工作状态),待机时下降到2μA 最大的集成度 复位电路、低电压检测、调压器、精确的RC振荡器等 简单的结构和易用的工具 12V-36V供电 兼容5V的I/O管脚 优异的安全时钟模式 带唤醒功能的低功耗模式 内部RC振荡器 内嵌复位电路 工作温度范围:-40°C至+85°C或105°C 特点 内核:ARM32位Cortex-M3 CPU,最高工作频率72MHz,1.25DMIPS/MHz。
单周期乘法和硬件除法。
存储器:片上集成32-512KB的Flash存储器。
6-64KB的SRAM存储器。
时钟、复位和电源管理:2.0-3.6V的电源供电和I/O接口的驱动电压。
上电复位(POR)、掉电复位(PDR)和可编程的电压探测器(PVD)。
4-16MHz的晶振。
内嵌出厂前调校的8MHz RC振荡电路。
内部40 kHz的RC振荡电路。
用于CPU时钟的PLL。
带校准用于RTC的32kHz的晶振。
低功耗:3种低功耗模式:休眠,停止,待机模式。
为RTC和备份寄存器供电的VBAT。
调试模式:串行调试(SWD)和JTAG接口。
DMA:12通道DMA控制器。
支持的外设:定时器,ADC,DAC,SPI,IIC和UART。
3个12位的us级的A/D转换器(16通道):A/D测量范围:0-3.6V。
双采样和保持能力。
片上集成一个温度传感器。
2通道12位D/A转换器:STM32F103xC,STM32F103xD,STM32F103xE独有。
最多高达112个的快速I/O端口:根据型号的不同,有26,37,51,80,和112的I/O端口,所有的端口都可以映射到16个外部中断向量。
除了模拟输入,所有的都可以接受5V以内的输入。
最多多达11个定时器:4个16位定时器,每个定时器有4个IC/OC/PWM或者脉冲计数器。
2个16位的6通道高级控制定时器:最多6个通道可用于PWM输出。
2个看门狗定时器(独立看门狗和窗口看门狗)。
Systick定时器:24位倒计数器。
2个16位基本定时器用于驱动DAC。
最多多达13个通信接口:2个IIC接口(SMBus/PMBus)。
5个USART接口(ISO7816接口,LIN,IrDA兼容,调试控制)。
3个SPI接口(18 Mbit/s),两个和IIS复用。
CAN接口(2.0B)。
USB 2.0全速接口。
SDIO接口。
ECOPACK封装:STM32F103xx系列微控制器采用ECOPACK封装形式。
系统作用1、集成嵌入式Flash和SRAM存储器的ARM Cortex-M3内核。
和8/16位设备相比,ARM Cortex-M3 32位RISC处理器提供了更高的代码效率。
STM32F103xx微控制器带有一个嵌入式的ARM核,所以可以兼容所有的ARM工具和软件。
2、嵌入式Flash存储器和RAM存储器:内置多达512KB的嵌入式Flash,可用于存储程序和数据。
多达64KB的嵌入式SRAM可以以CPU的时钟速度进行读写(不待等待状态)。
3、可变静态存储器(FSMC):FSMC嵌入在STM32F103xC,STM32F103xD,STM32F103xE中,带有4个片选,支持四种模式:Flash,RAM,PSRAM,NOR和NAND。
3个FSMC中断线经过OR后连接到NVIC。
没有读/写FIFO,除PCCARD之外,代码都是从外部存储器执行,不支持Boot,目标频率等于SYSCLK/2,所以当系统时钟是72MHz时,外部访问按照36MHz进行。
4、嵌套矢量中断控制器(NVIC):可以处理43个可屏蔽中断通道(不包括Cortex-M3的16根中断线),提供16个中断优先级。
紧密耦合的NVIC实现了更低的中断处理延迟,直接向内核传递中断入口向量表地址,紧密耦合的NVIC内核接口,允许中断提前处理,对后到的更高优先级的中断进行处理,支持尾链,自动保存处理器状态,中断入口在中断退出时自动恢复,不需要指令干预。
5、外部中断/事件控制器(EXTI):外部中断/事件控制器由用于19条产生中断/事件请求的边沿探测器线组成。
每条线可以被单独配置用于选择触发事件(上升沿,下降沿,或者两者都可以),也可以被单独屏蔽。
有一个挂起寄存器来维护中断请求的状态。
当外部线上出现长度超过内部APB2时钟周期的脉冲时,EXTI能够探测到。
多达112个GPIO连接到16个外部中断线。
6、时钟和启动:在启动的时候还是要进行系统时钟选择,但复位的时候内部8MHz的晶振被选用作CPU时钟。
可以选择一个外部的4-16MHz的时钟,并且会被监视来判定是否成功。
在这期间,控制器被禁止并且软件中断管理也随后被禁止。
同时,如果有需要(例如碰到一个间接使用的晶振失败),PLL时钟的中断管理完全可用。
多个预比较器可以用于配置AHB频率,包括高速APB(PB2)和低速APB(APB1),高速APB最高的频率为72MHz,低速APB最高的频率为36MHz。
7、Boot模式:在启动的时候,Boot引脚被用来在3种Boot选项种选择一种:从用户Flash导入,从系统存储器导入,从SRAM导入。
Boot导入程序位于系统存储器,用于通过USART1重新对Flash存储器编程。
8、电源供电方案:VDD ,电压范围为2.0V-3.6V,外部电源通过VDD引脚提供,用于I/O和内部调压器。
VSSA和VDDA,电压范围为2.0-3.6V,外部模拟电压输入,用于ADC,复位模块,RC和PLL,在VDD范围之内(ADC被限...
STM32F407以太网总卡在软件复位 while (ETH
展开全部 分享到微博QQ微信LinkedIn单片机程序死机,跑飞了可以从以下几个方面查找原因: 1. 意外中断。
是否打开了某个中断,但是没有响应和清除中端标志,导致程序一直进入中断,造成死机假象 2. 中断变量处理不妥。
若定义某些会在中断中修改的全局变量,这时要注意两个问题:首先为了防止编译器优化中断变量,要在这些变量定义时前加volatile,其次在主循环中读取中断变量前应该首先关闭全局中断,防止读到一半被中断给修改了,读完之后再打开全局中断;否则出现造成数据乱套。
3. 地址溢出,常见错误为指针操作错误。
我要着重说的是数组下标使用循环函数中循环变量,如果循环变量没控制好则会出现数组下标越界,意外修改系统的寄存器造成死机,这种情况下如果死机说明运气好,否则后面不知道发生什么头疼的事。
4. 无条件的死循环;比如使用while(x);等待电平变化,正常情况下x都会变成0,就怕万一,因此最好加上时间限制; 5. 看门狗没有关闭。
有的单片机即使没使用看门狗开机时也有可能意外自动开启了最小周期的看门狗,导致软件不断复位,造成死机,这个要看芯片手册,最好在程序复位后首先应该显式清除看门狗再关闭看门狗; 6. 堆栈溢出。
最难查找的问题,对于容量小的单片机,尽量减少函数调用层级,减少局部变量,从而减少压栈的时候所需的空间。
当你把以上几条都试过不能解决问题,试一试把你的被调用少函数直接内置到调用的地方并且把占用RAM大的局部变量改成全局变量,试一试说不定就可以了。
...
STM32 MCU启动流程
展开全部 你应该去学一下汇编,c文件或者h文件以及asm文件或者s文件都不会放到单片机里面,setup.s文件里面是汇编代码,他定义了一些接口和异常处理方法,根据boot01的选择,从内部flash启动的所有过程在setup.s文件中可查,文件定义了最开始调用的函数和main函数的位置,以及中断入口和中断异常处理办法。
就这么多,别的都在.c文件中...
用keil5 STM32F107系列芯片编译一个指令时提示错误为 A1105E: ...
展开全部 STM32调试过程中常见的问题及解决方法 一、 在“Debug选项卡”下设置好仿真器的类型后,下载程序时却提示“No ULINK Device found.”解决办法: Keil MDK默认使用ULINK仿真器下载程序,在“Project --->Option for Target 'xxx' --->Utilities选项卡”下把编程所使用的仿真器改为相应的类型即可。
二、 编译工程时提示如下信息:main.axf: Error: L6218E: Undefined symbol __BASEPRICONFIG (referred from stm32f10x_nvic.o).main.axf: Error: L6218E: Undefined symbol __GetBASEPRI (referred from stm32f10x_nvic.o).main.axf: Error: L6218E: Undefined symbol __RESETFAULTMASK (referred from stm32f10x_nvic.o).main.axf: Error: L6218E: Undefined symbol __RESETPRIMASK (referred from stm32f10x_nvic.o).main.axf: Error: L6218E: Undefined symbol __SETFAULTMASK (referred from stm32f10x_nvic.o).main.axf: Error: L6218E: Undefined symbol __SETPRIMASK (referred from stm32f10x_nvic.o).解决办法:工程缺少“cortexm3_macro.s”文件,把cortexm3_macro.s和STM3210x.s全部添加到工程即可。
三、调试器不能连接到STM32的问题与解决办法很多人都碰到过调试器不能连接到STM32的问题,不管是IAR的J-Link还是Keil的ULink,或者是ST的ST-Link。
出现这个问题时,调试软件会提示不能建立与Cortex-M3的连接,或提示不能下载程序,或提示找不到要调试的设备等。
这样的问题都是发生在调试那些可以在CPU不干预的时候自动运行的模块、或在调试低功耗模式的程序的时候。
所谓“可以在CPU不干预的时候自动运行的模块”包括:DMA、定时器、连续转换模式下的ADC、看门狗等模块。
--------------------------------------------------------------------------------这个问题的根源是:1. 调试器需要在RAM内执行一段程序,对Flash进行擦写操作,如果不停止这些自动运行的模块,它们会干扰程序在RAM中的执行,致使下载失败。
比如DMA模块被配置为不停地拷贝一段数据区,而调试器刚好需要使用DMA数据传输的目标区域,这时DMA的操作将会与调试器的操作发生冲突。
再比如,如果启动了看门狗而没有执行硬件复位,则在下次调试器需要下载程序时,看门狗超时将触发芯片复位,导致下载操作失败。
2. 低功耗是通过停止CPU的时钟而实现,JTAG调试是通过与CPU的通信实现,停止了CPU的时钟致使调试器会失去与CPU的通信。
