串口网络通道转发工具如何使用
展开全部 串口数据转发设备是把组态软件用作从机的,就像一些modbus仪表一样,做下位机,从机的,而莫迪康modbus rtu是把组态软件用作主机的。
这里主机和从机最大的区别就是主动和被动的关系,一般的情况下,是主机是主动的,从机是被动的,主机先主动发送报文,然后从机接收到报文,在被动的返回相应的报文给主机,从机不主动发送报文。
望采纳。
。
。
。
。
。
...
谁有一键转发小视频软件呢?苹果安卓的一键转发小视频软件谁有

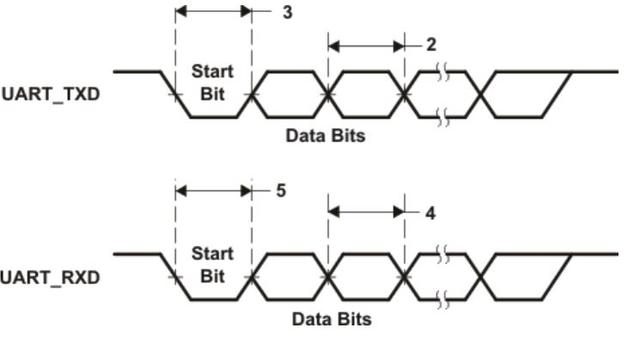

展开全部 首先我认为你知道什么是物理上的串口通信。
然后所谓虚拟串口通信,就是在操作系统中安装一个驱动软件,让操作系统以为有一个物理上的串口能够操作和通信,但是这个串口在物理上并不存在,这个虚拟串口的数据来源可以是来自网络上的,或者来自文件的,或者来自其他物理设备然后被软件转发到这个虚拟的串口上的。
...
我现在的项目上碰到一个串口和西门子300的连接,不知道有没有专门...
RS232串口和西门子300的连接?西门子300 的接口是什么?如果是 485 的话,显然得转换E485TDM RS-232/RS-485/RS-422增强型三端隔离转换器特点? RS-232和RS-485/422光电隔离,全双工/半双工通用 ? 独有串口保护电路,可带电热插拔 ? 无需CTS流控,零延时转发,速率300~115.2Kbps自适应 ? 内置600W/ms抗雷击保护和15KV抗静电保护 ? 透明传输,波特率自适应,无需更改用户协议
iphone上用的转发工具smsbite如何破解
这种被动式的网络发现功能设计上并不复杂。
它其实就是利用ping一类的命令(一些设备可能是内部定义的私有命令格式),连到软件上的设备收到后,反馈自己的ip/mac地址,第一层网络拓扑图就画出来了;然后可以在这个基础上进一步要求这些设备把它的邻居信息反馈上来(利用ping命令及响应的转发即可),这样,画出第二层拓扑图;如此循环,即使是一个网状网,也可以遍历出来。
我就曾经这样实现过,串口连接 网线 其他连接方式的,都无所谓。
多机通信系统
2、系统网络协议设计 拟定网络容量为1台服务机和62台客户机,客户机之间可以相互通信。
客户机和服务机之间也可以相互通信。
设计的协议考了停止等待协议,数据包参考了IP数据包而设计。
经过综合分析和优化处理,制定如下单片机多机通信协议。
(1)服务机协议①服务机按1/384的间隔发送询问数据包;②将当前询问地址加1,判断,如果大于63则置当前询问地址为1,如果小于1则置当前询问地址为62,转下一步;③向当前询问地址机器发送一询问数据包;④等待一个发送间隔时间;⑤如果没有收到确认包则转到将当前数据包重发,重发计数器加1,计数器大于2则转向⑥;如果收到确认包转到⑦;⑥设置发送失败标记,重发计数器清0,转到②;⑦设置发送成功标记,重发计数器清0,转到⑧;⑧查看被询问客户机是否有数据要发送,有则分配总线使用权和时间片,转到⑨,否则转到②;⑨等待被询问客户机的发送结束数据包,如果收到转到②。
在一个时间片(1/384s)内,没有收到,视为超时。
服务机收回总线使用权,转到②。
(2)客户机协议①接收属于本机的数据包;②如果是询问数据包,检查本机是否有数据要发送,如果有,则发送"有数据发送信息"到服务机,并捎带确认转到③,否则发送"没有数据发送信息"到服务机,并捎带确认,转到①;其它类型数据包不处理,转到①;③等待网络资源分配数据包,收到则发送确认包,转到⑤;超时,停止等待转到①;④等待上一数据包的确认,收到则转到⑤,否则转到⑦;⑤检查是否还有数据要发送,有则发送数据包转到⑥;否则发送"结束发送信息"到服务机,转到①。
⑥检查是否超时,如果超时结束发送转到①,否则转到④。
⑦重发,是否超过两次,是则当前发送失败,转到⑤,否则转到④。
因此,每发一数据包都会请求对方的确认,如果没有确认,则会再重发一次,超过两次则被视为对方不可达,发送失败;并且在被询问客户机有数据发送时,如果总线空闲,服务机将分配其使用时间片,在这个时间片内,如果数据未发送完成,服务机将强行收回。
能发送完成,客户机要发送结束数据包,归还总线使用权。
3、系统网络拓扑设计 选用总线型网络拓扑结构,各站直接连在总线上,由服务机统一管理网络总线,分配网络资源。
使用类似于令牌总线网的协议,由服务机轮询每一客户机是否有数据发送,如果有分配发送时间,移交总线使用权,否则询问下一客户机;其中接口电路会将所接收到信号中继,并转发。
因此网络中任意一台机器所发送的数据对其它机器都是可见的,并且在一定程度上保证了信号的可靠性。
系统网络拓扑设计如下图所示:图1 系统网络拓扑设计4、网络接口电路的功能与设计(1)网络接口电路的功能 网络接口电路完成的主要功能如下:①完成网络数据元的接收;②对接收到的数据元转发给其它端口;③多端口机制,端口间相互转发;④提交收到的数据元;⑤中继收到的数据元;⑥提供网络状态信号;⑦各端口之间同构,使用交叉线。
(2)网络接口电路的设计 为实现上述功能要求,网络接口电路设计时一共采用了四片74HC245芯片,共同承担数据的收发工作,其中每一块芯片对应一个端口。
在外表现为三个端口,这是因为有一个端口被本机占用,电路已布置在线路板上。
各端口之间用交叉线连接,当检测到收线上有信号时,芯片开始启动工作,将信号分成三路中继出来,一路发给单片机,其它两种发给另外的两个端口。
在收方的收收线上如果检测到同样的信号,则进行同样的操作。
当单片机向外界发送数据时,就启动对应于单片机收发端口上的芯片,将信号中继后发送给另外的三个端口,并随时检测收线信号的变化,一旦检测到电平信号由高倒低的变化一次,即说明有数据需要接收,接收完后将产生一中断信号,启动处理程序进行处理。
网络接口电路中设计了网络状态信号BUS,当各芯片都没有工作时,表示网络中没有数据传输,这时BUS经非门电路取反变成低电平,与单片机二号中断引脚相连,单片机可以通过这一引脚撑握网络状态,实现数据包的发送。
网络接口电路中还设计了指标信号,当收到数据时信号便置高,这时接在信号上的LED发光管将会发光,以表示收到数据。
5、客户机与服务机电路设计 系统中有客户机和服务机两种不同的电路。
将客户机电路和服务机电路整合在一个电路板上,即两种电路用同一块电路板表现出来。
对于客户机,客户不需要部门控制电路,但其需要编址,故需要地址获取电路。
对于服务机,它不需要编址,统一固定为65这一地址,故不需要地址获取这一部分电路。
服务机担负着整个网络的监管与轮询工作。
其它电路客户机与服务机均同构,所以不需要做任何修改。
电路板上,采取不插器件的方式实现两种不同构的电路在同一电路板上实现,大大地压缩开发成本。
6、系统功能模块图(1) 系统功能:服务器部分① 完成网络的轮询,每隔一定时间向网络中的机器发出询问数据包。
② 读取ADC数据,显示当前环境温度③ 控制一个调风阀,显示电机角度数据④ 扫描键盘,提供按键控制⑤ 从网络中收集调风阀信息,智能控制风机的开启⑥ 控制本实验室照...
