word2007中的绘图工具在哪
打开word2007文档,『功能区』点击『插入』功能选项内有『图形』,点击一下就可以显示word2007自带的各种图形,点击一下你需要的图形,再在文档中点击一下,图形就显示在文档中了,一般文档默认的图形环绕方式是嵌入式,在『绘图工具』功能(绘图工具不在功能区显示,双击图形绘图工具就显示出来了)中把图形的环绕方式改为『浮于文字上方』即可随意拖动图形到文档的任何地方,图形的大小可手动调解也可在绘图工具功能中自动调整。
word2007怎么绘制流程图
第1步,打开Word2007文档窗口,切换到“功能区”。
在“插图”分组中单击“形状”按钮,并在打开的菜单中选择“新建绘图画布”命令,如图2009072001所示。
图2009072001 选择“新建绘图画布”命令小提示:也可以不使用画布,而只直接在Word2007文档页面中直接插入形状。
第2步,选中绘图画布,在“插入”功能区的“插图”分组中单击“形状”按钮,并在“流程图”类型中选择插入合适的流程图。
例如选择“流程图:过程”和“流程图:决策”,如图2009072002所示。
图2009072002 选择插入流程图形状第3步,在Word2007“插入”功能区的“插图”分组中单击“形状”按钮,并在“线条”类型中选择合适的连接符,例如选择“箭头”和“肘形箭头连接符”,如图2009072003所示。
图2009072003 选择连接符第4步,将鼠标指针指向第一个流程图图形(不必选中),则该图形四周将出现4个蓝色的连接点。
鼠标指针指向其中一个连接点,然后按下鼠标左键拖动至第二个流程图图形,则第二个流程图图形也将出现蓝色的连接点。
定位到其中一个连接点并释放左键,则完成两个流程图图形的连接,如图2009072004所示。
图2009072004 Word2007中连接流程图图形第5步,重复步骤3和步骤4连接其他流程图图形,成功连接的连接符两端将显示红色的圆点,如图2009072005所示。
图2009072005 成功连接流程图图形第6步,根据实际需要在流程图图形中添加文字,完成流程图的制作。
Word2007的绘图在哪?
绘图画布可用来绘制和管理多个图像对象。
使用绘图画布,可以将多个图形对象作为一个整体,在文档中移动、调整大小或设置文字绕排方式。
也可以对其中的单个图形对象进行格式化操作,且不影响绘图画布。
绘图画布内可以放置自选图形、文本框、图片、艺术字等多种不同的图形。

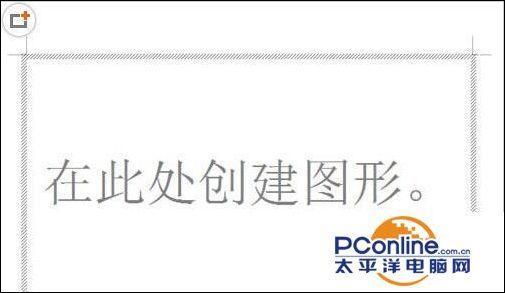

一、插入绘图画布1、单击插入----形状----新建绘图画布;2、在页面上出现在个绘图画布。
二、移动绘图画布将鼠标指针移到边框上,当指针变成带箭头的十字形状是,按住鼠标左键并拖动鼠标,将画布拖到所需位置后松开鼠标左键即可。
三、调整绘图画布大小1、将鼠标指针移到绘图画布边框四周的黑色线条表示的尺寸控点上;2、指针会变成相应的形状,按住鼠标左键拖动即可。
三、文字绕排1、单击绘图工具格式----文字环绕;2、在弹出的选项中选择所需要的环绕方式即可,如图所示。
四、设置背景和边框在默认情况下,绘图画布没有背景和边框。
可以为其设置背景和边框。
1、单击绘图工具格式----形状填充;2、在弹出的选项中选择所需要的颜色;3、单击绘图工具格式----形状轮廓;2、在弹出的选项中选择所需要的颜色即可,如图所示。
五、打开或关闭绘图画布可以设置每次插入自选图形或文本框时自动创建绘图画布。
如果删除绘图画布而保留其中的图形,先将图形拖到绘图画布以外的区域,然后选择绘图画布,删除即可。
六、取消在插入图形时自动创建画布功能1、单击窗口左上角的“office按钮”,在弹出的下拉选项中单击“word选项”;2、弹出Word选项对话框中,选择“高级”,把“编辑选项”下边的自选图形?时自动创建绘图画布复选框中对勾去掉即可,如图所示。
word2007里绘图工具在哪
1、打开word文档,进入“插入”选项卡,在“插图”选项组中单击“形状”按钮,选择“新建绘图画布”命令。
提示:也可以不新建绘图画布,直接在页面添加图形。
2、单击选中画布,再次进入“插入”选项卡,在“插图”选项组中单击“形状”按钮,并在“流程图”类型中选择需要插入的图形。
3、选中图形,可以移动图形在画布上的位置,也可以通过移动图形框上的点对其进行调整。
4、重复上述2-3的步骤,可以添加其它需要的图形,并调整图形到相应的位置。
5、基本的图形都添加完成了,现在需要添加连接符,把图形连接起来。
进入“插入”选项卡,在“插图”选项组中单击“形状”按钮,在下拉框中选择“线条”组中选择合适的线条。
提示:在添加箭头的时候注意对准两个图形的蓝色连接点,成功连接后,箭头两端会出现红色的点。
6、按照上述步骤5同样的方法在相应的位置添加其它连接符。
7、选中一个图形,单击鼠标右键,在弹出的下拉框中选择“添加文字”命令。
8、最后,可以在流程图形中添加文字,完成流程图的制作。
如何取消word里面的绘图画布
取消word里面的绘图画布方法如下:1. 启动word软件,点击开始,进入word选项,点击高级,取消插入自选图形时自动创建绘图画布。
2. 在word2003版本中绘图时默认会弹出画布,在07、10、13版本中默认取消了自动创建画布,用户可以根据实际需要进行设置。
如何在word2007中取消画布
方法/步骤启动word2003,执行绘图-长方形命令,在页面上出现了画布。
接着直接执行ctrl+z组合键,就可以撤销本次的画布,页面上的画布就不见了。
接着就可以在页面拖动既可以画出图形。
那么如何彻底取消画布呢?执行工具-选项命令,在弹出的选项对话框中切换到常规。
在常规对话框中,在下面找到“插入自选图形时自动创建绘图画布”,取消该选项。
6点击确定按钮后,这样在页面中绘制图形时就不会出现画布了。
