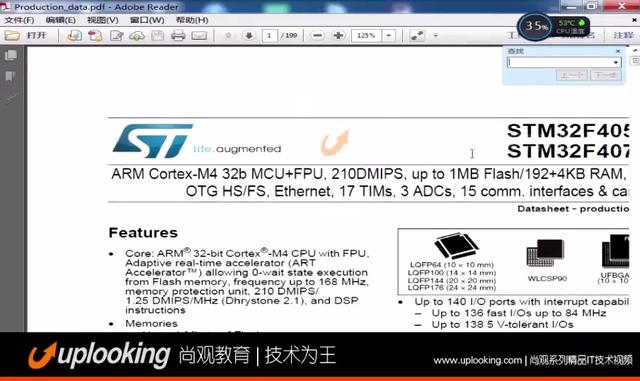

stm32软件pwm

stm32中pwm的占空比

展开全部TIM_TimeBaseSturcture.TIM_Period = 946； /*周期0~FFFF*/TIM_TimeBaseSturcture.TIM_Prescaler = 1； /*时钟分频*/TIM_TimeBaseSturcture.TIM_ClockDivision = 0； /*时钟分割*/TIM_TimeBaseSturcture.TIM_CounterMode = TIM_CounterMode_Up； /*模式*/TIM_TimeBaseInit(TIM2, &TIM_TimeBaseSturcture);/*PWM 通道初始化*/TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1； /*工作状态*/TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable； /*设定为输出，需要PWM输出才需要这行代码*/TIM_OCInitStructure.TIM_Pulse = 473； /*占空长度 0 – 周期（max）*/TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High； /*高电平*/TIM_OC2Init(TIM2, &TIM_OCInitStructure)； /*通道初始化*//*开启TIM2模块*/ //TIM_ARRPreloadConfig(TIM2, ENABLE);TIM_Cmd(TIM2, ENABLE)；}我的这个是50%的，你自己改下数值就可以了

如何设置stm32中pwm的占空比为20%？

首先，确定TIMx的时钟，除非APB1的时钟分频数设置为1，否则通用定时器TIMx的时钟是APB1时钟的2倍，这时的TIMx时钟为72MHz，用这个TIMx时钟72MHz除以（PSC+1），得到定时器每隔多少秒涨一次，这里给PSC赋7199，计算得定时器每隔0.0001秒涨一次，即此时频率为10KHz，再把这个值乘以（ARR+1）得出PWM频率。

假如ARR值为0，即0.0001*(0+1)，则输出PWM频率为10KHz，再假如输出频率为100Hz的PWM，则将ARR寄存器设置为99即可。

如果想调整PWM占空比精度，则只需降低PSC寄存器的值即可。

如果你的预装载值TIM_TimeBaseStructure.TIM_Period设为100TIM_SetCompare2(20)，就是20%占空比了。

stm32高级定时器怎么输出pwm

void Timer4PwmInit(void){GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE); //使能GPIO外设和AFIO复用功能模块时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP； //复用推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure)；//初始化GPIO//初始化TIM4TIM_TimeBaseStructure.TIM_Period = PWM_PERIOD; TIM_TimeBaseStructure.TIM_Prescaler =PRECALERS; TIM_TimeBaseStructure.TIM_ClockDivision = 0； //设置时钟分割：TDTS = Tck_timTIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure); //初始化TIM4 Channel PWM模式 TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable； //比较输出使能TIM_OCInitStructure.TIM_Pulse = 0;//TIM->CCR = 0TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; TIM_OC1Init(TIM4, &TIM_OCInitStructure); TIM_OC1PreloadConfig(TIM4, TIM_OCPreload_Enable)； //使能TIM4在CCR1上的预装载寄存器TIM_OC2Init(TIM4, &TIM_OCInitStructure);TIM_OC2PreloadConfig(TIM4, TIM_OCPreload_Enable);TIM_OC3Init(TIM4, &TIM_OCInitStructure);TIM_OC3PreloadConfig(TIM4, TIM_OCPreload_Enable);TIM_OC4Init(TIM4, &TIM_OCInitStructure);TIM_OC4PreloadConfig(TIM4, TIM_OCPreload_Enable);TIM_ARRPreloadConfig(TIM4, ENABLE);TIM_Cmd(TIM4, ENABLE)； //使能TIM4}

stm32pwm频率,占空比怎么确定

GPIO_SetBits(GPIOA,GPIO_Pin_4) ；//这一句没用DAC_InitStruct.DAC_Trigger = DAC_Trigger_Software； //触发方式改为软件触发DAC_SetChannel1Data(DAC_Align_12b_R,temp)；//这句后再跟一句DAC_SoftwareTriggerCmd(DAC_Channel_1,ENABLE);

stm32输出的pwm怎么检测

最简单最直接的办法就是用示波器（或者逻辑分析仪），博客文章：STM32F4_TIM输出PWM波形（可调频率、占空比）：http://blog.csdn.net/ybhuangfugui/article/details/51867044STM32F0xx_TIM输出PWM配置详细过程：http://blog.csdn.net/ybhuangfugui/article/details/51581689
