圆曲线放样的JD是怎么在实地上弄出来的???
板金展开图样一般都采用相贯线法放样,没有计算公式。
制图软件绘制比较方便。
没有cad软件放样手机软件倒是有。
多节的弯头叫作“虾米腰”。
手工放样步骤:(以一节为例,其余方法相同)1)先按实际尺寸画出弯头侧面投影。
包括接缝线。
2)按线把每一个封闭线框图形分割成独立的图形。
(可以裁剪,也可以单独再画。
3)取一个图样,(将中心线垂直的设置)画在另一张纸上,沿图样高度画两条上下平行的横线,并与中心线垂直,长度正好是图样直径的圆周长。
(封闭的长方形)4)将图样垂直方向作等分,并作好标记,然后将这些等分线垂直的画到刚才画的展开的长方形内,注意展开图上的点一定要对应投影图样上的点。
5)将图样上斜线沿水平方向作等分。
并平行的拉到展开的图样上,并对应相应的点。
把展开样上得到的交点圆滑连接,就是展开的曲线。
等分作的越密,曲线越准。
6)放出咬口的量,和板厚处理。
弯头下料必须知道弯曲半径,厚度、几节。
提供详细尺寸,可出图。
圆曲线弦距放样法计算公式
安卓系统手机下载软件方法有很多,为您提供以下几种方式,请您参考: 1.通过手机中“应用商店”或“Galaxy特色订制”搜索需要的软件并下载安装。
2.通过手机浏览器搜索需要的软件下载安装(若是自带的浏览器,下载的安装包保存在我的文件-Download文件夹中)。
3.通过第三方助手类软件下载安装需要的程序。
4.通过电脑下载APK格式的安装包,然后传输到手机中安装。
提醒注意:请甄别网站的安全性,以免上当受骗。
天圆地方放样软件下载
公路施工测量坐标计算系统 5.83本系统主要为公路新线、公路增建二线、公路互通、铁路新线、铁路复线、铁路电气化改造等工程的施工复测、施工放样、平面线形图绘制、设计图纸复核等而设计。
系统分为全线综合测设、积木法坐标计算、交点法坐标计算、互通式立体交叉、纵断面高程计算、放样辅助计算、交会定点计算、导线平差计算、水准平差计算、路基土石方计算十大模块。
>一、各模块主要功能>1、全线综合测设(含断链及加宽超高处理)、积木法及交点法坐标计算:可以对公路主线、立交匝道及铁路线路进行中线桩、边线桩施工放样工作。
可计算的线形包括直线、圆曲线、缓和曲线、单交点对称型曲线、单交点非对称型曲线、S型曲线、C型曲线、卵形曲线、凸型曲线、复曲线、回头曲线等。
坐标计算时,可计算任意角度的边桩,同时系统在加桩时可一次计算多个边桩,桩间米数为自动计算时桩的间距,支持“桩间米数”与“加桩桩号”同时输入计算,逐桩计算时系统会将各主点坐标一并输出,支持多个“加桩桩号”一次输入计算。
如果给定置镜点、后视点坐标还可计算出放样角度及放样距离。
>2、纵断高程计算:直线段高程计算、竖曲线高程计算及全线纵坡高程计算三模块可计算全线任意点高程。
>3、导线平差计算:适用于各等级各类型闭、附合单导线的严密、近似平差计算。
严密平差时可以提供完整的精度评定及各种所需报表。
>4、水准平差计算:适用于各类闭、附合水准平差计算。
>5、放样辅助计算:可进行两点坐标正反算、缓和曲线起点反算、桥涵放样坐标计算。
>6、交会定点计算:可进行前方交会、后方交会、侧方交会、测边交会计算。
>7、坐标转换程序:可进行高斯投影正反算、坐标换带、方向与边长改化计算。
>8、互通式立体交叉:可以计算任何复杂组合曲线,该项功能可以将一座互通中所有匝道的平面线位数据及纵断面数据一次性输入,或将几座、几十座、几百座互通中的匝道一次性输入,您只需输入互通匝道的编号(如1A,1代表1号互通,A代表1号互通中的A匝道,如果只有一座互通,只输匝道号即可),您只需输入有限的几个数据系统会自动搜索计算线路各点的坐标及高程。
>二、本系统主要特点>1、功能全面,包含了公路、铁路施工测量的各个方面,更新版本将根据用户需求随时完善、增强。
>2、表格式的数据操作,简单、方便,所输入的历史数据均可留在系统中,每次程序启动后均可显示以前的数据,包括计算结果。
本系统还可将用户输入资料保存为磁盘文件(*.stc)以便交流及随身携带,也可将原始数据或计算结果输出为EXCEL及文本文件。
>3、所见即所得的报表输出功能,支持报表设计,用户可根据自已的需要设计出适合的报表,先进的数据计算引擎,计算速度极快,在预览页面可将报表保存为同式样的EXCEL或网页文件,在EXCEL中真正体现了人性化的报表界面,支持数据的直接显示、预览、打印。
>4、导线严密平差采用条件平差,所计算数据的变量均采用双精度浮点型,计算精度极高。
线路中缓和曲线的计算精度0.05mm,由程序按精度动态选取计算项数。
>5、漂亮的AutoCad输出功能, 可以将原始数据发送到AutoCad,生成.dwg文件,生成的AutoCad平面线位图包含百米桩、公里桩、起讫桩号及主点标志(如ZY、YZ、ZH、HY、YH、HZ、YY、GQ)等,生成的图形坐标系为大地坐标系,图形按大地坐标系绘制,系统提供了“世界坐标系→大地坐标系”、“大地坐标系→世界坐标系”间的转换,系统支持整座互通N个匝道的绘图及AutoCad输出。
>6、本系统使现场施工放样的计算工作变的简单、方便,同时也使公路互通匝道复杂曲线的计算变的容易、准确,也许这才是你真正期待的施工测量软件。
>7、本系统特别针对公路互通匝道的复杂曲线进行了优化设计,根据设计提供参数可选用多种方案进行计算,既可对组成匝道曲线的单个线元进行计算,也可将整条匝道的曲线参数输入进行全线计算,还可以根据匝道起点或终点坐标、方位角推算其它主点坐标及方位角,是互通匝道复杂曲线放样的最得力助手。
>愿更多的测量朋友早日从繁琐的手工计算中解脱出来,留给自已更多自由时间享受生活。

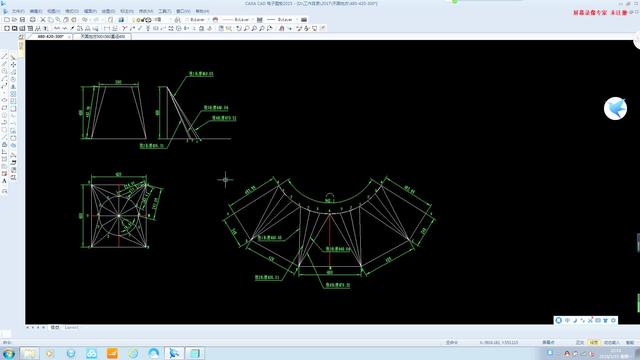

手机钣金天圆地方展开放样过程
展开全部 需要曲直表,然后用曲直表的要素设计出来一个道路文件就能放样了,每种不同的仪器所配的软件也是不一样的,因此放样的方法也是不一样的,道路放样操作:测量→道路放样进行线路放样之前,需要进行道路设计,具体操作参见“§3.2道路设计”。
点击“目标”按钮,通过“打开”按钮,选择一个已经设计好的线路文件后列表中显示设计文件中的所有的点(默认设置),用户也可以通过在列表下的标志、加桩、计算前的对话框中打勾来选择是否在列表中显示这些点。
选择要放样的点,如果要进行整个线路放样,就按“线路放样”按钮,进入线路放样模式进行放样;如果要对某个标志点或加桩点进行放样,就按“点放样”按钮,进入点放样模式。
如果要对某个中桩的横断面放样,就按“断面放样”。
以下介绍线路放样模式和断面放样模式,点放样模式参见§5.4点放样。
首先在“道路放样-逐桩点库”里选择要放样的横断面上的点,点击 “断面放样”按钮,如下图5-61,我们放样的是中桩为120的横断面.图中的直线段就是该横断面的法线延长线,这样我们就可以非常方便的放样这个横断面上的点.这里的主要参数有垂距和偏距,垂距指的是当前点到横断面法线的距离,偏距是当前点到线路的最近的距离。
根据实际情况到线路高程变化的地方采集坐标即可。
...
放样有什么软件
放样有好多种方法,看你需要哪方面的。
举个例子吧,电脑版放样软件,可以放比较复杂的图样。
使用时操作者只需将相关数据输入计算机,立即可得到放样下料所需的构件图和展开图,并自动标注各种相关尺寸,可按标准图纸打印输出,解决了现场放大样和人工计算的繁杂和误差,可提高工作效率和精度,降低劳动强度和生产成本,该软件作者具有几十年的机械加工制造和安装的经验,所有类型钣金构件的展开图都经过实践的检验,能够保证钣金构件的准确加工。
本软件汇集了7大类140多种常见的钣金构件,有圆管、圆锥管类型的弯头、三通以及各种相交构件,还有矩形、方圆接头、球罐、螺旋等各种类型的钣金构件。
为了简便起见,这些构件示意图多为一般样式,同一种形式不同结构的构件,只要输入不同的数值,即可得到不同的下料数据和展开图形。
手机版放样软件,简单方便,虾米腰弯头、大小头、天圆地方等都可以放样。
