怎样在word中画坐标系
1、显示网格线执行菜单操作:“绘图→绘图网格→在屏幕上显示网格(注意数据设置)/确定”命令,使页面上显示绘图网格;2、先画垂直线选择“绘图”工具栏上的“箭头”工具,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
;用同样的方法拖出一条带箭头的竖线。
将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。
如果觉得大小合适,就在此时将它们“组合”起来。
3、画刻度尺用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。
此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
4、标出刻度在绘图中选“艺术字”,做一个大小、内容适合的数字或字母或文字的标注,复制若干个,将它们编辑好序列,放大显示比例,将第一个标注尽量拖到你的第一个刻度(或0刻度)下边(要想精确移动,按住Ctrl键再按上、下、左、右键)合适的位置,将最后一个标注拖到最后一个刻度下边,然后将所有的标注(不论其位置如何)选中,使它们底端对齐且横向分布,再移到合适的位置。
横向坐标连标注都OK啦,纵向的照此办理即可。
5、组合坐标系对象把直线、刻度、数据标识同时选中并右击,执行“组合/组合”命令,把所有图形组合起来成为一个完整的平面直角坐标系,便于整体移动摆放。
6、标出坐标点用“椭圆”制作坐标点(画时按住Shift键)、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。
7、画函数曲线用“绘图”工具栏上的“自选图形”制作函数图形。
怎样在word中画坐标轴?
在PPT2007或Word2007中绘制数轴,可按下面步骤:1、按shift键绘制出两条箭头作为坐标轴直线。
2、绘制直线上的单位长度刻度。
插入一条竖直的短线段,复制出多条,然后把它们横向排列,按shift键分别选中这些短线段——格式——排列——对齐——上下居中、横向分布,再把它们组合一起,复制出一个组合体,把其中一个组合体旋转90°,分别放在两条箭头上作为横轴和纵轴的刻度,最后全选图形解除组合。
3、添加坐标轴上的数字。
插入——文本框——横向(Word中绘制文本框,最后将文本框设置成填充无颜色、线条无颜色),依次输入-3、-2、-1、0、1、2……,用空格调整间距,然后放在横轴的下方。
插入——文本框——横向,依次输入3、2、1、-1、-2、-3……,输入一个数字按一次回车键,把文本框放在纵轴的右侧,然后选中文本框在“段落”中调整行间距即可。
怎么在word里画坐标图?

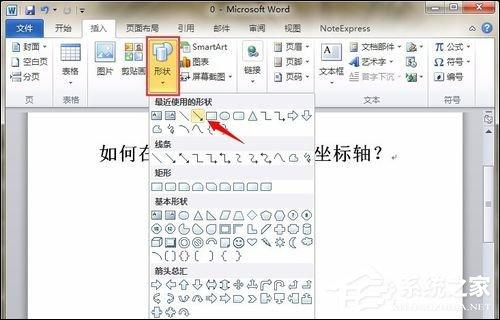

一、横轴1、单击插入---->;形状---->;线条---->;带箭头的直线,如图所示;2、按住Shfit键,在页面上由左向右拖动鼠标,绘制出一条带箭头的横轴;3、再次单击带箭头的直线,按住Shfit键,在页面上由上向下拖动鼠标,绘制出一条带箭头的纵轴,用鼠标将其放在适当的位置即可。
二、抛物线1、单击上图所示的曲线工具;2、按住Shfit键,在页面上由左向右移动鼠标,在适当的长度处双击鼠标,绘制出一条横线;3、在横线的单击鼠标右键,弹出快捷菜单,选择编辑顶点命令,如图所示;4、在直线的中间处,鼠标指针变为十字时,向上拖动鼠标,到适宜的位置,如图所示。
5、释放鼠标,即可得到抛物线曲线。
word中坐标图怎么来画
1.U形坐标图:可以点击“自选图形”右边的三角选择“线条”里的“曲线”。
2.然后在坐标的起点点击一下鼠标,再在下面的最底端的坐标处点击一个鼠标,最后在坐标终点双击鼠标完成。
3.W形坐标图:同上面的做法,只不是多点几次鼠标。
4.如果相在W形坐标图中加上箭头,可以在“设置自选图形格式”对话框中点击“末端样式”把它选中箭头就可以了。
如何在word中画直角坐标系?
1、打开word==》调出“绘图”工具栏,如果没有,在格式工具栏或菜单工具栏处单击鼠标右键,勾选“绘图”,在word的状态栏上边会出现“绘图”工具栏,2、开始绘图,选中“箭头”工具,按住shift画一条水平向右的带箭头的线,作为x轴,再用同样的方法画一条竖直向上的带箭头的线,作为y轴,3、标记坐标轴和原点,点击“文本框”工具,在空白处画一个文本框,输入“x”,再设置文本框无色填充,无色线条,用鼠标把文本框移到刚才x轴的箭头处,选中文本框,再按住ctrl键,拖动文本框,就可以复制一个文本框,将x改为y,并将该文本框移到竖直的箭头处,表示y轴,用同样的方法标记坐标原点O。
4、画直线x=3和y=2。
选中“直线”工具(在刚才箭头的左边),按住shift,画一条水平直线,再将该直线移到x轴上方,标记该线与y轴的交点为3,同样的操作画一条竖直线,将该直线移到y轴的右边,距离y轴比刚才那条线距离x轴略微小些,标记该交点为2,大功告成。
一般word里面画出的坐标系柱状图是怎么画出的
例如上面效果的制作方法:1、插入一个八行八列的表格;2、选中表格,单击表格工具设计选项卡,将高度和宽度都设置为0.5厘米;3、选中表格,单击页面布局----页面边框按钮;4、弹出边框和底纹对话框,选择边框选项卡,在样式处选择虚线;5、设置后表格的效果如图所示;6、单击插入----形状----线条----带箭头直线工具;7、按住Shift键,由左向右拖动鼠标,绘制x轴;8、用同样的方法绘制一个y轴;9、单击插入----形状----基本形状----文本框工具;10、在页面上绘制一个文本框;11、选中文本框,单击文本框工具格式----形状填充----无填充颜色;12、选中文本框,单击文本框工具格式----形状轮廓----无轮廓;13、将设置好的文本框再复制两个,分别输入x、y、O;14、用鼠标拖动,将其放置在相应的位置即可。
注:按住Alt键,拖动鼠标可以进入微调。
如何用WORD或EXCELL画一元一次方程的坐标图
在word直接画坐标非常麻烦,毕竟word并不是画图工具,它的优势在于文字处理方面而不是图像处理方面,要画坐标,Office家族里已经有Visio 组件了,它跟word、Excel、PowerPoint一样同属于Office家族的一员。
Visio的优势在于制作软件开发方面的系统流程图,当然也可以制作简单的坐标系,制作完之后可以复制粘贴到Word。
如果一定要用word画坐标图,只能用绘图工具实现,操作如下:1、绘图工具栏打开后,选“箭头”,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
向左转|向右转2、用同样的方法拖出一条带箭头的竖线。
向左转|向右转3、将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。
如果觉得大小合适,就在此时将它们“组合”起来。
向左转|向右转4、用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。
此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
向左转|向右转
如何在word中画带刻度的线段图
无法直接在Word里面画带刻度的线段图。
但可用表格设置:1、画一个1行*列的表格(列数根据要设置多少刻度而定)2、选表格——右键——表格属性——行——尺寸——行高值是:固定值——指定高度:0.1厘米;列——尺寸——指定宽度:0.5厘米——确定。
3、选表格——菜单栏——边框和底纹——边框——设置:自定义——预览:删除上边框——应用于:表格——确定。
