PLC 与组态软件怎么连接？
一般来说，多数触摸屏和组态软件不支持物理点，在PLC编程里，我们要用一些操作按钮或是切换开关等做为PLC的物理输入点（一般用I0.0,I0.1等来表示），而这些物理输入点不能被触摸屏和组态软件识别，所以我们要用辅助点（M0.0,M0.1等）来做，将辅助点和启动信号的物理点并联作为触摸屏上的启动信号，将辅助点和停止信号的物理点串联作为触摸屏上的停止信号。
这样就实现了按钮和触摸屏同时控制。
如果不用I0.0,I0.1等物理点，那么控制柜上面的按钮就没用了。
对于物理输出点（譬如：Q0.3、Q0.4等），这些一般可以被触摸屏和组态软件识别，所以对输出来说，没必要再加辅助点。
组态软件 怎么与PLC 实现 电脑仿真
在I\O设备组态里，选择PLC型号，设置IP，将组态设备与PLC正确连接，通过上位机界面、下位机程序就、可以实现电脑仿真。
组态软件，又称组态监控软件系统软件。
译自英文SCADA，即 Supervisory Control and Data Acquisition（数据采集与监视控制）。
它是指一些数据采集与过程控制的专用软件。
它们处在自动控制系统监控层一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
组态软件的应用领域很广，可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统（RTU System,Remote Terminal Unit）。
组态软件在国内是一个约定俗成的概念，并没有明确的定义，它可以理解为＂组态式监控软件＂。
＂组态（Configure）＂的含义是＂配置＂、＂设定＂、＂设置＂等意思，是指用户通过类似＂搭积木＂的简单方式来完成自己所需要的软件功能，而不需要编写计算机程序，也就是所谓的＂组态＂。
它有时候也称为＂二次开发＂，组态软件就称为＂二次开发平台＂。
＂监控（Supervisory Control）＂，即＂监视和控制＂，是指通过计算机信号对自动化设备或过程进行监视、控制和管理。

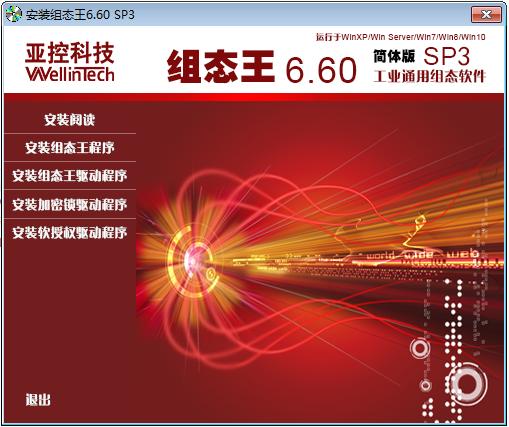

组态王和PLC之间的关系
组态王是一款上位机软件，上位机是一种软件只能在电脑上运行，对控制的设备而言没有任何意义，和PLC通讯进行数据交换，最终还是由PLC控制设备运行。
如果设备离开上位机照样可以运行，如果离开PLC设备就运行不了了。
PLC和PLC程序之间关系很简单，PLC作为处理器，运行其中的程序代码；组态王是组态监控软件，可以与PLC可以组成控制监控系统，两者之间没有直接关系，只是一般情况下配合使用。
组态王是亚控科技开发的一款上位机软件，上位机是一种软件只能在电脑上运行，对控制的设备而言没有任何意义，和PLC通讯进行数据交换，最终还是由PLC控制设备运行。
上位机主要是现实作用，之所以能控制PLC是某个按钮或数据经过通讯链接到PLC的相应地址从而改变PLC程序数据状态控制设备，上位机可以更直观的控制设备，可以代替按钮和仪表显示。
扩展资料组态王，即组态王开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭式系统。
组态王在保留了原报表所有功能的基础上新增了报表向导功能，能够以组态王的历史库或KingHistorian为数据源，快速建立所需的班报表、日报表、周报表、月报表、季报表和年报表。
此外，还可以实现值的行列统计功能。
参考资料：百度百科-组态王
IFIX组态如何链接PLC的开关量？
注意你的IFIX地址里面的地址的方式，通道名，设备名，变量名，这是驱动里面的信息，如果你熟悉PLC的地址，你可以直接在IFIX地址中用 通道名，设备名，PLC中变量名来定义地址，比如 在ifix导出的excel变量表中定义好地址，然后导入，只要地址正确，那么驱动中自动建立变量。
我一般用这样方式，效率高，不需要在驱动中一个个定义变量和地址。
这时候的地址是：通道名.设备名.plc中的地址如果不熟悉PLC地址在IFIX中的地址格式，你可以先在驱动中先定义通道名，设备名，然后建立你需要读取的地址的变量如你上面图中的102，然后在这个变量连接的地址中选择对应的PLC地址或者写入对应的PLC地址，这样你可以在ifix的变量地址中定义：通道名.设备名.102这里的102是驱动中定义的变量名称，你比较下上面的两种方式，发现一种是驱动中的变量名，一种是PLC中需要读取的地址，但是结果是一样的，你失败的原音就是人家建立的102是变量名，而非PLC地址，你要解决这个问题就要自己建立一个102变量名，然后把这个变量连接到你的PLC地址就可以了。
如何让plc和hmi之间的变量连接
现在的组态软件一般是不支持多PLC的，就算支持也可能需要特殊的授权，无形中增加了成本。
比较经济的办法是：选择其中一台PLC作为主站，其余的PLC权作为从站，主站与从战之间通过通讯线连接，然后主站PLC把个从站PLC中需要监控的数据读取出来，并保存到主站PLC的存储器内。
然后组态软件只需要访问主站PLC的数据存储区就行了。
PLC和组态怎么放在一起编
力控组态软件和PLC通讯连接步骤如下：1、打开力控组态软件2、打开设备组态，选择IO设备中的PLC驱动程序，在PLC驱动程序中选择你用的PLC型号。
比如西门子200PPI协议，后面设置COM口，设置波特率，完成后在组态数据库的时候设备连接选择这个PLC就可以了以上部分是以西门子PLC举例，其它品牌PLC组态方式大同小异。
只要力控中有这块PLC的驱动程序，如果没有驱动程序也可以应用SDK自己开发驱动，这个稍微麻烦一点。
组态王变量怎么和plc输入输出关联起来？
首先建立与PLC的连接，比如使用串口连接，点击一个COM，编辑串口通信参数，这个参数根据需要自行设置，与PLC的串口通信参数保持一致。
然后“确定”。
然后双击“新建...”，选择一个设备，比如我这里选择的是三菱PLC的。
然后“下一步”。
然后输入一个设备的名称，这个名称随便起的，我这里就用默认的了。
然后“下一步”选择串口号，这个串口号是你PC上带的串口的编号，并且这个串口是你要与PLC进行通信的串口的编号。
然后“下一步”这个是输入PLC的设备地址的，这个也必须与PLC保持一致，然后后面的使用默认设置，都“下一步”到最后，就行了。
如果这些都设置对了，你的组态软件就应该是能和PLC通信上的。
然后在“变量”中“新建...”一个变量，如果你已经建立好了变量，直接双击建立好的变量也行。
然后变量类型中选择I/O类的，根据你的需要选择IO离散的，IO整数的等，然后下面“连接设备”选择刚才建立的设备。
输入寄存器地址，数据类型，属性就行了。
就能看到，我的这个变量“PLC中Y0”就和三菱FX的PLC的输出点Y0连接上了，其余的X,M,D等都是这个方法。
望采纳。
。
。
。
。
世纪星组态软件如何和松下FP1 PLC连接 ？
组态软件，不用学习计算机语言，组态软件只是一些非常简单的语言，如if,else等，世纪星与松下PLC连接，很简单，建立一个驱动设备，然后建立变量，变量与PLC的内部变量对应就可以了，做一些按钮，使用赋值语句，如a=1;a是世纪星里建立的变量，该变量连接PLC的y0，这样Y0灯就会点亮了。
