电子式电能表的485通信和载波通信是怎么定义的?
低压电力线载波自动集中抄表系统的实现 华东师范大学朱明珏张福民 摘要介绍抄表系统的抄表模式、技术难点;系统地叙述一个已实现的基于低压电力线载波的自动集中抄表系统;给出系统原理图和集中器部分的结构图。
关键词自动集中抄表低压电力载波采集器集中器 随着国家推广电力系统的一户一表工作不断深入,以及供用电管理现代化的需要, 传统的手工抄表、手持终端抄表、车载无线电抄表方式已不适应,而越来越多的自动集中抄表系统进入了试用期阶段。
这些抄表系统工作效率高,电量计量准确,而且还能提供许多用电的监视和管理功能。
一、 抄表模式简介 根据采集器和集中器之间数据传输方式的不同,通常有两种抄表模式:485总线抄表和载波抄表。
图1示出了抄表模式。
电表模块——采集器——集中器——中央计算机 图1抄表模式 1? 485总线方式 若干个采集器终端通过双绞线与集中器相连,组成一个485网络。
这种方式的优点是数据传输可靠性高;可挂接256个节点,传输距离可达1000m。
缺点很显然,由于用双绞线组成485网络,系统需要布线。
2. 载波抄表方式 采集器和集中器之间基于现有电网,利用专用/普通芯片,对数据进行调制解调,通过低压(220/380V)电力线作为信息传输媒介以实现集中抄表。
这种方式下,电力载波技术成为了抄表系统的关键。
载波抄表主要采用两种电力线载波技术:窄带技术和扩频技术。
窄带电力线载波技术主要有:模拟的FM、数字的FSK以及QPSK。
国内主要应用的是FSK调制技术,这也是我们所采用的方法。
扩频技术主要有:直接序列扩频DS、跳频FH以及线性调频Chirp。
载波抄收形式也有两种:载波单表式(一表一个载波模块)和采集终端式(多表一个采集器)。
我们采用的是采集终端式的形式。
二、 电力载波抄表的关键技术问题 电力线是为传输50Hz的工频电能,而不是为通信而铺设的,故其特性往往较难直接满足载波通信的要求。
这直接体现在两个方面:① 电力网络的阻抗特性及其衰减,制约了信号的传输距离。
② 电力线上的噪音干扰,制约了信号的传输质量。
可以看出,由于在低压电力线上存在诸多使载波信号的信噪比急剧下降的因素,使得载波信号难以在一个供电区域内较好地传输,就必须采用多种技术措施,才能构造出满足实际需要的载波系统。
在我们的抄表系统中,基于成本和实现的考虑,使用了数字FSK窄带载波技术;选取了ST7536这个电力载波调制解调器芯片;采用了适当加大发射功率,提高软件容错能力等措施来提高系统的性能。
ST公司的ST7536芯片是一种专为电力线通信设计的半双工、同步的FSK MODEM。
它提供了两个可编程的信道,每个信道有两种速率:600bps和1200bps。
我们在《电力线MODEM芯片——ST7536》一文中已详细介绍了这个芯片。
下面介绍我们的低压电力线载波自动集中抄表系统。

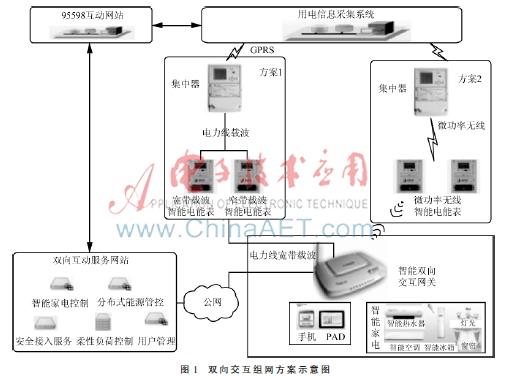

三、 系统结构和原理 图2系统结构图1? 系统结构框图 系统由电表、电力载波采集器、电力载波集中器和远程管理中心计算机四级网络系统构成。
系统结构如图2所示。
管理中心主机和电力载波集中器之间通过现有电话网通信;电力载波集中器和电力载波采集器之间通过现有低压电力线(220/380V电力线)载波通信。
2? 系统工作原理 电表通过传感器的脉冲信号方式传输给采集器。
采集器收到脉冲后进行计数和处理,并将结果存储。
其采集精度和所选电表精度一致,且内设断电保护电路。
断电后,数据可长期保存。
每个采集器中可存储同一单元中8户的电表信息。
采集
在MCGS软件运行中仪表通讯端485正负反接后出现负数,正接后通讯...
485通信的那两根线是通讯线,是A对应A,B对应B或叫+对应+,-对应-相接的,反接是通讯不上的,不是说正接是整数,反接是负数。
有读数就说明通讯上了,至于读取数据的正负,是取数据的设置问题。
像16位无符号型,16位有符号型,32位符号型,32位有符号型,16位BCD码,32位BCD码,ASCII码等等的,取数据的形式不一样,数据也不一样。
MCGS是一套基于Windows平台的,用于快速构造和生成上位机监控系统的组态软件系统,主要完成现场数据的采集与监测、前端数据的处理与控制,可运行于Microsoft Windows 95/98/Me/NT/2000/xp等操作系统。
MCGS组态软件包括三个版本,分别是网络版、通用版、嵌入版。
如何把电表度数显示到WINCC中控画面
看起来,你这个电表,只有485接口,输出。
则你想轻松接入PLC,不可能的。
需要485线连电表与PLC,同时需要PLC内部编辑程序,让PLC通过串口读取电表的电度数,然后按通讯协议解析,然后你的中控程序也需要修改,增加电度字段;或者你的中控计算机,安装232转485模块,修改中控程序,对电量采集。
组态王与智能仪表Modbus通讯
展开全部 modbus协议目前应用广泛的通讯协议,你要用组态王实现同智能仪表进行modbus协议通讯,首先你要知道智能仪表的每个参数的地址,比如台达VFD-M系列变频器输出频率地址是2103H。
换算后等于48452 ,这样你就可以用组态王进行通讯了。
其次就是建立通讯联系,硬件要一致,比如都使用RS485方式,软件格式也要一致,比如波特率、停止位等。
三、建立通讯方式,就是modbus 要选对方式,而后就是建立变量、调用变量、运行了。
打字不易,如满意,望采纳。
...
仪表输出4
1)流量计 的输出信号分类:a) 电流信号: 4-20mA 电流值的大小就代表了瞬时流量的大小b) 脉冲输出:方波 脉冲的输出频率 就代表了瞬时流量的大小c) 通讯方式:RS232/RS485/RS422 通过串口用通讯的方式传输当前的瞬时流量2)现场显示:现场显示就是 流量计 本身有显示单元
