天圆地方的展开钣金放样图,用什么软件方便,精确。
方的四角是圆角...
展开全部 “天圆地方”是钣金工程中的常用件,其模型如下图所示。
第一个图为偏心式天圆地方,第二个图为常规的天圆地方。
以往下料前都是通过手工的放样来绘制展开图,工作量大,工作效率低。
对于常规的天圆地方手工绘制还可以,对于偏心式天圆地方,手工绘制就显得十分复杂。
为了提高生产效率,减少劳动强度,我们采用了solidworks三维软件绘制。
实践证明,利用该软件制作的天圆地方的展开模板不仅尺寸精准,而且方法简单、易操作。
2 具体步骤 现以较复杂的偏心式天圆地方的模板制作为例简述该方法。
具体过程如下: 第一步,画天圆地方的圆。
在SolidWorks里新建一个零件草图,并在左侧设计树里右键单击前视基准面,并选择菜单里的正视于图标如下图所示: 然后在绘图区域中绘制如下图所示的天圆地方的圆,圆的半径为R(这里我们取80)。
为了便于以后的钣金展开,须在围上绘制2mm的开口(开口大小取决于钢板的厚度,厚度越大开口也应适当加大),然后退出草图。
第二步,画天圆地方的方。
在特征工具栏里的参考几何体下拉菜单中选择基准面,然后单击左侧设计树里的前视基准面,并在基准面对话框中距离一栏里输入天圆地方的高H(这里我们取60)。
在该基准面上绘制如下图所示的草图2,长方形的长宽分别为a、b(这里a=130,b=90),圆与方的偏心量为e(这里为5),四角必须为为圆角过渡。
方形的开口位置及大小与草图1相同。
第三步,建造模型。

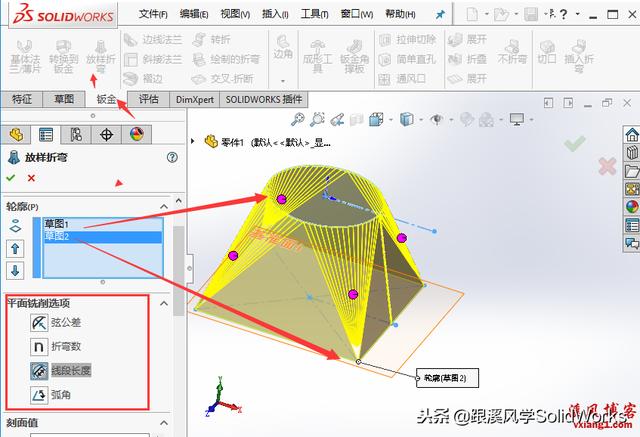

具体操作是:在视图里选择工具栏,在工具栏里选择钣金,则钣金的相关选项将出现在工具栏里,然后单击放样折弯按钮,出现放样折弯的对话框后,分别选择前两步绘制的圆和方,并在对话框中厚度一栏里输入板材的厚度t,单击确定,得到如下图所示天圆地方的三维模型。
第四步,为天圆地方展开平板型。
在钣金的工具栏里单击展开按钮,屏幕中呈现的即是偏心式天圆地方的模板,如下图所示。
第五步,工程图输出。
将文件保存后,在新建下拉菜单中选择从零件,装配体制作下程图,将模型的展开图以二维图纸的格式和1:1的比例输出后,即可得到天圆地方的样板。
3 结语 与传统的手工绘制相比,该方法精准、简单、易掌握。
对于不规则的钣金折弯更能显示出它的优势。
...
天圆地方工程图展开图的标注
你是要经常展开这类钣金的吗?如是,则可用"AutoPOL for Windows"钣金展开软件,掌握了它,你就成会钣金展开专家了,象天圆地方之类的,只要1分钟即可展开,还有一个会旋转的三维立体图。
这是免费在网中下载,带破解软件,还有相关教程。
如你只展开一次,因星期天家中电脑没有安装这软件,明天上班时把展开图传给你。
你缺少尺寸单位,材料厚度,现按内尺寸,以毫米为单位、材料厚度按0.5mm给你展开,但你没有留下QQ,详细的尺寸标注无法给你。
可以告诉你:内圆半径为357.0;总角度为:80.3°,圆与外直线距离为201.0。
有谁对solidworks钣金放样有点研究的,天圆地方放样展开后,软件...
展开全部 给你介绍个我常用的方法:1:画圆时,在原上切一个小口(0.1-1mm)。
2:画方时:在圆的同角度位置也留个小切口。
并且把方的直角倒成圆角(R1-2mm)(注:直角是不能往下进行的).再用钣金里的‘放样折弯’,就可以做成、展开。
(如果出现厚度过大,那你就只能点下‘反向’,让它往外加厚,为了保证实际尺寸,这样你就要把方与圆的尺寸减小啦)。
其实你想想这都是跟实际下料有关的。
...
天圆地方怎么放样展开、?
展开全部 天圆地方简单的放样步骤有图现在管件放样常用相贯线放样方法,比较实用,也可以用放样软件放样简单快捷,可以赠送。
下面我介绍一下天圆地方简单的放样步骤。
希望钣金爱好者从中学到真正的手工放样知识。
天圆地方放样步骤:(1)先将上圆均分为若干等分,并将上圆各等分点与矩形角点依次相连,即将其分成若干个小三角形;(2)利用直角三角形定理先求出其在投影面上的长,再利用该值与天圆地方的高求出各连线空间实长。
并同时求出圆上任意两个相邻点间的弧长;...
