I2C是什么
展开全部 I2C(Inter-Integrated Circuit)是内部整合电路的称呼,是一种串行通讯总线,使用多主从架构,由飞利浦公司在1980年代为了让主板、嵌入式系统或手机用以连接低速周边装置而发展。
I2C(读作"I-squared-C" ),还有可选的拼写方式是I2C(读作I-two-C)以及IIC(读作I-I-C),在中国则多以"I方C"称之。
I2C(Inter-Integrated Circuit)总线是由PHILIPS公司开发的两线式串行总线,用于连接微控制器及其外围设备。
是微电子通信控制领域广泛采用的一种总线标准。
它是同步通信的一种特殊形式,具有接口线少,控制方式简单,器件封装形式小,通信速率较高等优点。
I2C 总线支持任何IC 生产过程(CMOS、双极性)。

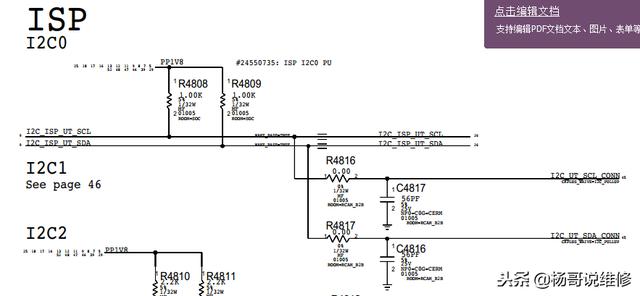

通过串行数据(SDA)线和串行时钟 (SCL)线在连接到总线的器件间传递信息。
每个器件都有一个唯一的地址识别(无论是微控制器——MCU、LCD 驱动器、存储器或键盘接口),而且都可以作为一个发送器或接收器(由器件的功能决定)。
LCD 驱动器只能作为接收器,而存储器则既可以接收又可以发送数据。
除了发送器和接收器外,器件在执行数据传输时也可以被看作是主机或从机(见表1)。
主机是初始化总线的数据传输并产生允许传输的时钟信号的器件。
此时,任何被寻址的器件都被认为是从机。
特征: 1、只要求两条总线线路:一条串行数据线SDA,一条串行时钟线SCL; 2、每个连接到总线的器件都可以通过唯一的地址和一直存在的简单的主机/从机关系软件设定地址,主机可以作为主机发送器或主机接收器; 3、它是一个真正的多主机总线,如果两个或更多主机同时初始化,数据传输可以通过冲突检测和仲裁防止数据被破坏; 4、串行的8 位双向数据传输位速率在标准模式下可达100kbit/s,快速模式下可达400kbit/s,高速模式下可达3.4Mbit/s; 5、连接到相同总线的IC 数量只受到总线的最大电容400pF 限制。
【详细资料请参阅百度百科《I2C》或《IIC》】...
请教一个修改I2C地址的问题
IIC上的每个器件是否都要一个地址寄存器来确定自己的地址:很多器件都是通过硬件来确定地址的。
有的在出厂时地址就设置好了,用户不可以更改,有的确定了几位,剩下几位由硬件确定(比如有三位由用户确定,就留有3个控制地址的引脚),此类较多;还有的有地址寄存器。
严格讲,主机不是向从机发送地址,而是主机往总线上发送地址,所有的从机都能接收到主机发出的地址,然后每个从机都将主机发出的地址与自己的地址比较,如果匹配上了,这个从机就会向主机发出一个响应信号。
主机收到响应信号后,开始向总线上发送数据,与这个从机的通讯就建立起来了。
如果主机没有收到响应信号,则表示寻址失败。
比如带IIC的单片机,会有地址寄存器,寄存器里的值即为它作为从机时的地址。
最常见的情况,主从器件的角色是确定的,也就是说从机一直工作在从机模式。
它的地址确定方法我已经说过了。
不同的器件定义地址的方式是不同的,有的是软件定义,有的是硬件定义。
为什么会出现串口通信,I2C通信,SPI通信,UART通信等等这么多...
UART用在与主机(比如计算机)接口外设相连。
I2C是由飞利浦公司提出的,用于与芯片与芯片之间的通信。
spi是摩托罗拉最先提出的,用于芯片与芯片间的通信,与i2c不同的是传输需要四根线,i2c传输需要两根线,所以速率比i2c快。
最早是没有统一的串行接口标准的,各个公司在自己的领域分别提出来,最终成为了通用的标准。
I2C总线的特征
展开全部 1、只要求两条总线线路:一条串行数据线SDA,一条串行时钟线SCL;2、每个连接到总线的器件都可以通过唯一的地址和一直存在的简单的主机/从机关系软件设定地址,主机可以作为主机发送器或主机接收器;3、它是一个真正的多主机总线,如果两个或更多主机同时初始化,数据传输可以通过冲突检测和仲裁防止数据被破坏;4、串行的8 位双向数据传输位速率在标准模式下可达100kbit/s,快速模式下可达400kbit/s,高速模式下可达3.4Mbit/s;5、连接到相同总线的IC 数量只受到总线的最大电容400pF 限制。
...
ZLG7290的软件库及调用说明
(1)I2C头文件库⑴ void I2C_Delay(); I2C延时程序⑵ void I2C_Init(); I2C 总线初始化,使总线处于空闲状态⑶ void I2C_Start(); 产生I2C 总线的起始状态⑷ void I2C_Write(char dat); 向I2C 总线写1 个字节的数据⑸ char I2C_Read(); 从从机读取1 个字节的数据⑹ bit I2C_GetAck(); 读取从机应答位⑺ void I2C_PutAck(bit ack); 主机产生应答位或非应答位⑻ void I2C_Stop(); 产生I2C 总线的停止状态⑼ void idle(); 将I2C总线置于空闲状态,即将时钟线和数据线都拉高⑽ bit I2C_Puts(unsigned char SlaveAddr,unsigned int SubAddr,unsigned char SubMod,char *dat,unsigned int Size); I2C 总线综合发送函数,向从机发送多个字节的数据⑾ bit I2C_Gets(unsigned char SlaveAddr,unsigned int SubAddr,unsigned char SubMod,char *dat,unsigned int Size);I2C 总线综合接收函数,从从机接收多个字节的数据⑿ char gets2(unsigned char subaddr);(2)ZLG7290函数库首先要包含另一个库ZLG7290B.h,里面定义了ZLG7290的各个寄存器地址和它本身的地址。
而zlg7290.h包含的函数如下:⑴ bit ZLG7290_WriteReg(unsigned char RegAddr, char dat) 向ZLG7290 的某个内部寄存器写入数据⑵ unsigned char ZLG7290_ReadReg(unsigned char regaddr) 从ZLG7290 的某个内部寄存器读出数据⑶ bit ZLG7290_cmd(char cmd0, char cmd1) 向ZLG7290 发送控制命令⑷ bit ZLG7290_SegOnOff(char seg, bit b) 段寻址,单独点亮或熄灭数码管(或LED)中的某一段⑸ bit ZLG7290_Download(char addr, bit dp, bit flash, char dat) 下载数据并译码说明:⑴,⑵,⑶,⑷,⑸中的函数都有返回值,0表示正常返回,1表示访问ZLG7290 时出现异常。
(3)主函数ZLG7290B.c;void INT0_SVC() interrupt 0 中断服务函数void Delay1(unsigned int t) 延时函数void SystemInit() 系统初始化函数,用于初始化定时器和让ZLG7290复位void ClearAll() 清除所有数码管显示函数void Test_DispBuf() 测试直接写显存函数,void Test_Download() 测试下载数据函数void Test_ScanNum() 测试扫描不同数码管函数void Test_Flash() 测试闪烁功能函数void Test_SegOnOff() 测试段寻址函数,用于将数码管分段点亮void DispValue(char x, unsigned char dat) 以十进制显示数据函数void DispHexValue(char x, unsigned char dat) 以十六进制显示数据函数void Test_Key() 测试按键函数,自动读出键值并且在数码管上显示
24C02的主要应用:
1. 不同牌号24C02的性能区别24C02与单片机的接口非常简单,如下图所示。
E0,E1,E2为器件地址线,WP为写保护引脚,SCL,SDA为二线串行接口,符合I2C总线协议。
在一般单片机系统中,24C02 数据受到干扰的情况是很少的,但是随着单片机抗干扰性能的变差,以及恶劣工业环境中单片机系统的应用,一些智能单片机控制系统相继出现24C02数据被冲掉的问题,而且随着单片机的牌号以及24C02的牌号不同而出现不同程度的干扰现象。
以前通过简单的器件之间替换比较,发现不同牌号的24C02其抗干扰性能是不一样的,于是就认定24C02器件存在质量好坏的问题。
后来在一次偶然的机会里,发现有些24C02的WP引脚并不起到保护作用,也就是说将 WP引脚与CPU输出引脚断开并保持高电平的情况下,CPU仍然能够对24C02中的数据进行修改写入!在惊讶之余,笔者收集了许多不同牌号的24C02 进行试验,除了基本的读写功能外,还对地址功能以及WP引脚保护功能进行了全面的检测,发现一种ATMEL(激光印字)以及XICOR牌号的24C02具有全面的符合I2C总线协议的功能,而有些牌号24C02要么没有WP引脚保护功能,要么没有器件地址功能(即2 片24C02不能共用一个I2C总线),有些甚至两种功能均无。
所以说一些同样功能型号的电子器件在兼容性上往往会带来意想不到的问题,值得引起注意。
2. 24C02器件的选用 无论是智能仪器仪表还是单片机工业控制系统都要求其数据能够安全可靠而不受干扰,特别是一些重要的设定参数(如温度控制设定值)受到干扰后变成一个很大的数字,这时就有可能发生烧箱毁物的破坏性后果,给生产和经济带来损失,因此必须选用可靠的24C02器件作为数据储存单元。
对于只用一片24C02器件的系统,因为不需要分辨不同的地址,只要WP保护功能正常就可以了,这只要断开WP与CPU连线且保持高电平,再试一下系统数据读写功能是否正常就可以了。
而这一点对软件抗干扰技术也是至关重要的。
一般来说,同种牌号的24C02器件性能是一样的,可以采用抽样试验决定取舍;对于有2片24C02以上的系统,必须严格检查其器件寻址功能,这可以轮流拨下其中一片24C02器件,检查相应的数据存取功能,若没有交叉出错现象则可以选用。
3. 提高24C02数据安全的软件措施 (1)建议数据以十进制BCD码方式存入24C02,这样可以提高有效数据的冗余度,即24C02中的存储单元其有效数据为0-9,大于9则为无效数据。
这样,在数据写入24C02之前就可以插入校验子程序,对预备写入的数据进行检查,若该RAM数据已经受到干扰,其值大多数应落在大于9的范围内(可能性百分比系数为246/256),故此当数据大于9时就禁止执行写入24C02的子程序,以免错误数据写入24C02,而对正常需要修改的参数无影响。
(2) 24C02中数据保持冗余度后,还可以对读出数据进行检查,若为大于9的非正常数据,说明24C02中数据已经受到干扰,此干扰值是绝对不能用的,对于特定的系统可以采取不同的方法,比如带温度控制的培养箱等系统,如其温控范围为0~50℃,则数据出错后,读入值可能变成200℃或更高值,这是非常危险的,针对这种情况可以将设定值硬性规定为某一个安全值比如25℃,因为不知道原先设置的参数值,这也是无可奈何的事情。
(3)对写入24C02子程序设置软件口令,口令符合可以执行写入,否则拒绝写入。
具体做法是:设置写口令寄存器EPSW,按正常CPU执行程序的脉络,找出所有的数据写入24C02前的必经之路,比如,一般下在功能键按下后经过一些数据处理,最终将要保存的参数写入24C02,这时可以在键扫描子程序里,当有键输入时,对写口令寄存器EPSW置数5AH,然后在写24C02子程序中紧跟指令CLR WP后插入检查口令语句,判断EPSW值若为5AH,则允许继续执行,否则立即返回,不许执行写入数据。
当正确执行完写入24C02子程序后需对EPSW 清0,并且在主程序适当的地方加上EPSW清0指令,反复冗余执行。
这样程序受到干扰时,EPSW多数为0,即使EPSW数受到干扰时,也很少有机会刚好等于5AH,使错误数据非正常写入24C02的机会大大减少。
数据写入24C02子程序插入口令形式:WRIT: CLR WP MOV R1, #EPSW MOV A, @R1 CJNE A, #5AH,WERR …… ;数据写入24C02操作部分:WERR: SETB WP MOV R1, #EPSW MOV @R1, #0 RET 其编程顺序刻参考下面程序流程图4.保护24C02数据的硬件措施 在某些干扰特别严重的场合,24C02数据还是有可能被冲掉,最彻底的方法是利用硬件来干预写入数据过程。
一般情况下,是将WP引脚与CPU引脚断开,而与功能键连接起来,功能键没按下时,WP保持高电平,只有功能键按下时,WP才是低电平,允许写操作。
当然,这样一来对于某些过程量需要程控存入 24C02时就办不到了,这也是利用功能键同步保护24C02数据的一种不方便之处。
如果写入24C02的数据跟2 个按键有关,则可以用二极管隔离,采用如图2的形式。
这样两键本身互不影响,而任一键按下都能使WP变低,使数据写入操作有效,对于多键关联,依此类推多放几...
