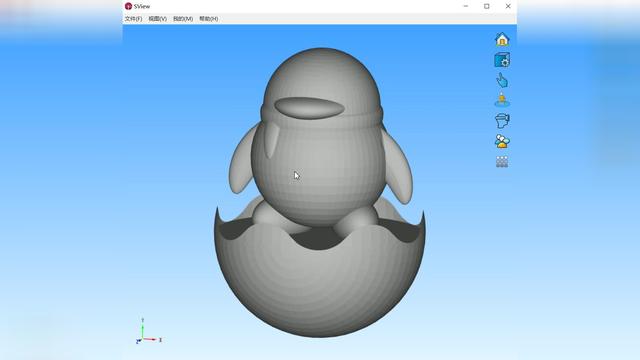

如何使用magics为STL模型添加支撑
展开全部 点击桌面上的magics软件,打开magics。
点击左上角文件按钮,然后点击加载新零件。
选择模型,点击打开。
点击工具栏中的工具按钮,选择其中的“支柱生成”工具。
弹出支柱生成工具。
其中的“加”表示添加支撑,“减”表示减去支撑,支撑形状有圆形和长方形两种,其中的a、b、c三个参数都在图中有实例标示。
高级选项中的布尔运算则是在加完后执行布尔运算,还具备预览功能。
选择加功能。
在模型需要加支撑的位置点击一下,拖动则会出现支撑模型,以白色柱状标示。
再在底面点击一下,支撑就加好了。
...
Aurora软件简介
我这也是在网上找的如果能帮到你最好了·如果帮不上就不好意思了·o(∩_∩)o...·第一章 Aurora软件简介 Aurora是专业快速成形(简称RP)数据处理软件,它接受STL模型,进行分层等处理后输出CLI格式标准文件,可供多种工艺的快速成形系统使用.Aurora软件功能非常完备,处理STL文件方便,迅捷,准确,使用特别简单,能有效地提高RP加工的效率. 一,功能简介 概括起来,Aurora软件具有如下功能: 1,输入输出:能够输入输出STL文件,CSM(压缩的STL格式)文件,CLI文件.读取速度快,能够处理上百万片面的超大STL模型. 2,三维模型的显示:在Aurora中可方便地观看STL模型的任何细节,并能测量输出.鼠标+键盘的操作简单,快捷,拥用户可以随意观察模型的任何细节,甚至包括实体内部的孔,洞,流道等.基于点,线,面三种基本元素的快速测量,自动计算,报告选择元素间各种几何关系,不需切换测量模式,见图1—1.1—1 三维实体和剖面显示图形 3,校验和修复:自动对STL模型进行修复,用户无须交互参与;同时受动编辑功能,大大地提高了修复能力,不用回到CAD系统重新输出,节约时间,提高工作效率,见图1—2. 图1—2 STL模型校验和自动修复 4,成形准备功能:在Aurora中,用户可以对STL模型进行变形(平移,旋转,镜像等,分解,合并,切割等几何操作;自动排样(二维,三维)可将多个零件快速地放在工作平台上或成形空间内,提高快速成形系统的效率,见图1—3. 图1—3 模型分割 5,自动支撑功能:根据支撑角度,支撑结构等几个参数,Aurora自动创建工艺支撑.支撑结构自动选择,只能程度高,无需特别培训和专业知识. 6,分层功能:可将STL文件分层,能输出不同工艺的层片文件,容错性能好,对STL 模型上的裂缝,空洞等错误能自动修复,见图1—4. 图1—4 图形分层显示 二,运行环境 CPU: 最低PIII500以上 硬盘: 最小20G,推荐40G以上 内存: 最小256M,推荐512M以上 操作系统:Windows98,WindowsNT,Windows2000,WindowsXP(推荐) 网卡: 10/100M以太网卡 光驱: 24X以上 显示器:最低15"彩显,800*600,推荐17"彩显,1024*768以上. 第二章 Aurora工作界面及基本使用环境 第一节Aurora软件的启动方式及工作界面 1 ,Aurora软件启动方法 Windows环境下(Windows NT,Windows2000 ,Windows XP操作系统)有两种方法: 1)通过双击Windows桌面CATIA快捷图标 启动CATIA软件. 2)通过点击Windows桌面"开始 程序 Beijing yinhua Aurora(FDM)"启动该软件. 2 ,Aurora工作界面 完成以上启动操作,系统进入Aurora工作界面.如图2-1所示. 2—1 Aurora用户界面 用户界面是Aurora的核心,所有的模型校验与修复,测量与修改,几何变换,模型分层等操作都可以在此完成. Aurora工作界面由三部分组成: 1,上部为工作空间和工具条. 2,左侧为工作区窗口,有控制台和输出两个窗口,显示STL模型列表等; 3,右侧为图形窗口,显示STL或CIL模型,该窗口右侧还有快捷操作栏. 第二节Aurora基本使用 1,载入STL模型 STL格式是快速成型领域的数据转换标准,几乎所有的商用CAD系统都支持该格式,如Pro/E,UG/II,AutoCAD,SolidWork等.在CAD 系统或反求系统中获得零件的三维模型后,就可以将其STL格式输出,供快速成形使用.具体载入方法如下几种: 1)选择菜单"文件 输入 STL"即可载入STL模型. 2—2 载入STL模型 2)在工作区窗口的空白处单击鼠标右键,在弹出的菜单中选择"输入STL"或者按快捷键"CTRL+L". 当系统载入STL和CLI模型后,会将其名称加入左侧的"控制台"窗口.用户可以在控制台内选择STL模型,也可以用鼠标左键在图形窗口选择STL模型. 2,载入CLI模型 选择"文件 输入 CLI"可以打开并显示CLI模型,.如图1—图2—4 读入CLI模型 Aurora中可以方便地观看STL 模型的任何细节,并能测量,输出.全部的显示命令都在视图和标准视图两个工具条中. 2,显示模式 线框显示:以连接线的形式显示图形. 透明显示:以透明方式显示. 渲染 :以三维渲染方式显示图形.是最常用的显示模式. 包围盒 :简化模型,以模型的正交包围盒显示. 线框显示 透明显示 渲染显示 包围盒显示 图3—1各种显示模式 3,标准视图 系统预社了7种标准视图:顶视图,底视图,左视图,右视图,前视图,后视图,等轴测视图. 顶视图 底视图 左视图 右视图 前视图 后视图 等轴测视图 图3—2 各种标准视图 4,剖面显示 在观察复杂模型的内部结构时,常采用剖面显示.用户可以定义剖面的法向和位置,并观察剖面的前后两部分. 具体操作方法:点击剖面键,出现如下图2—7所示对话框. 图3—3 剖面显示对话框 剖面视图中,按照X,Y,Z方向的不同可以选择不同的剖面.,还可以选择剖面相反一边的模型. STL模型操作包括坐标变换,模型分割,分解,和合并等操作. 1,坐标变换 坐标变换是对STL模型进行缩放,平移,旋转,镜像等.这些命令将改变模型的几何位置和尺寸. 具体操作:点击"模型 几何变换",弹出如下对话框. 图4—1 几何变换对话框 有几种情况:平移,平移至,旋转,缩放. 图4—2"平移"与"平移至" 图4...
如何生成cura engine
首先我们需要事先做出一个模型,在这里我们制作的是一个小方块的模型文件,我们可以在3ds max中制作,也可以在Solid Works 丶UG丶MAYA等其他的三维模型制作软件中制作。
如下图所示:2接下来,我们需要在3ds max 中将此方块的模型进行导出,导出为STL格式的文件,并命名为适当的文件名称,值得注意的是命名的时候要使用英文或者拼音命名操作,或者字母加数字两者组合。
为接下来的使用“Cura软件”生成Gcode格式的可打印格式文件做好准备工作:如下图所示...3在导出的时候,我们会看到一个提示选项框,需要我们选择生成什么格式的STL文件,是“二进制”的还是“ASCII”码的,而且还有一个复选框“仅选定”这里我们需要选择“二进制”,不选择“仅选定”复选框,这样我们导出STL格式的文件才会更有利于我们打印操作。
具体设置,请看下面的图像:4导出STL格式文件之后我们会得到一个命名为“fkuai”的文件,然后我们就可以在Cura软件中进行设置具体参数进行打印了。
5接下来我们打开Cura软件,将我们导出的STL格式的三维模型文件在Cura软件中打开。
6接下来告诉大家怎么设置Cura软件的打印选项设置:需要注意“基本”选项栏中的“层高”的设置,这对于3D打印机的打印质量的影响攸关重要,需要参考模型的形状及要打印模型的具体要求。
层高单位是毫米,一般采用0.2进行打印,如果对精度有较高要求可采用0.1进行打印,也可用0.3进行高速但相对低质量进行快速打印外壳厚度指模型两侧壁的厚度如图示开启回抽是指如果在同时打印两个或多个模型的时候喷头在物体之间非打印区域移动的时候回抽一部分耗材,防止拉丝现象底部/顶部厚度同外壳厚度原理一样填充密度是指模型内部填充结构 0%为空心物体 100%为实心物体 填充密度越大重量越大,相对的时间也会增加打印速度需要根据实际打印模型的大小结构等合理调整,初始打印第一层时打印机默认速度为20,可根据此速度自行设置推荐高质量打印30~40速度,一般打印50~60速度,高速打印80~100打印温度根据所用耗材的材质来决定一般PLA材料为210左右,ABS为230左右支撑内分为两种类型:第一项为外部支撑:即与打印机平台能有接触的支撑结构 第二项Everywhere是指所有出现悬空结构的地方均给予支撑辅助平台附着类型也是有两个类型:第一项为模型外围附加一圈底座帮助模型更牢固的粘附在平台上,第二项为模型整个底部附加底座来帮助模型粘附在平台上这里一般推荐使用第一项即可线材直径是指3D打印机所使用的耗材的直径大小,这里因为是使用的3MM的耗材,输入2.95即可 流量值100%我们还需要对其他的两个重要参数进行设置:“机器设置”和“高级设置”。
机器设置需要注意的设置选项是“平台大小”及"挤出量"的设置。
高级设置一般只需要将这里支撑的填充密度改动即可,具体设置参数如下图所示:END注意事项1丶层高对于模型打印出来的质量影响较大,需要我们在使用时参照模型特点进行设置。
2丶在使用3ds max导出STL格式的文件时,我们要注意不要勾选“仅选定”复选框,并使用“二进制”选项进行导出设置。
3丶所建的三维模型需要给予一定的厚度,不能是一个薄片
哪位大师知道3dmax建的模型转出什么格式到3D打印机里打印实物出来...
3D打印通常是采用数字技术材料打印机来实现的。
常在模具制造、工业设计等领域被用于制造模型,后逐渐用于一些产品的直接制造,已经有使用这种技术打印而成的零部件。
该技术在珠宝、鞋类、工业设计、建筑、工程和施工(AEC)、汽车,航空航天、牙科和医疗产业、教育、地理信息系统、土木工程、枪支以及其他领域都有所应用。
原理技术3D打印机,已成功打印一辆F1赛车 [2]日常生活中使用的普通打印机可以打印电脑设计的平面物品,而所谓的3D打印机与普通打印机工作原理基本相同,只是打印材料有些不同,普通打印机的打印材料是墨水和纸张,而3D打印机内装有金属、陶瓷、塑料、砂等不同的“打印材料”,是实实在在的原材料,打印机与电脑连接后,通过电脑控制可以把“打印材料”一层层叠加起来,最终把计算机上的蓝图变成实物。
通俗地说,3D打印机是可以“打印”出真实的3D物体的一种设备,比如打印一个机器人、打印玩具车,打印各种模型,甚至是食物等等。
之所以通俗地称其为“打印机”是参照了普通打印机的技术原理,因为分层加工的过程与喷墨打印十分相似。
这项打印技术称为3D立体打印技术。
打印过程三维设计英国工程师“打印”出无人飞机 [9]三维打印的设计过程是:先通过计算机建模软件建模,再将建成的三维模型“分区”成逐层的截面,即切片,从而指导打印机逐层打印。
设计软件和打印机之间协作的标准文件格式是STL文件格式。
一个STL文件使用三角面来近似模拟物体的表面。
三角面越小其生成的表面分辨率越高。
PLY是一种通过扫描产生的三维文件的扫描器,其生成的VRML或者WRL文件经常被用作全彩打印的输入文件。
应用领域海军舰艇2014年7月1日,美国海军试验了利用3D打印等先进制造技术快速制造舰艇零件,希望借此提升执行任务速度并降低成本。
航天科技2014年9月底,NASA预计将完成首台成像望远镜,所有元件基本全部通过3D打印技术制造。
NASA也因此成为首家尝试使用3D打印技术制造整台仪器的单位。
医学领域3D打印肝脏模型日本筑波大学和大日本印刷公司组成的科研团队2015年7月8日宣布,已研发出用3D打印机低价制作可以看清血管等内部结构的肝脏立体模型的方法。
据称,该方法如果投入应用就可以为每位患者制作模型,有助于术前确认手术顺序以及向患者说明治疗方法。
3D打印头盖骨2014年8月28日,46岁的周至农民胡师傅在自家盖房子时,从3层楼坠落后砸到一堆木头上,左脑盖被撞碎,在当地医院手术后,胡师傅虽然性命无损,但左脑盖凹陷,在别人眼里成了个“半头人”。
3D打印脊椎植入人体2014年8月,北京大学研究团队成功地为一名12岁男孩植入了3D打印脊椎,这属全球首例。
据了解,这位小男孩的脊椎在一次足球受伤之后长出了一颗恶性肿瘤,医生不得不选择移除掉肿瘤所在的脊椎。
不过,这次的手术比较特殊的是,医生并未采用传统的脊椎移植手术,而是尝试先进的3D打印技术。
3D打印手掌治疗残疾2014年10月,医生和科学家们使用3D打印技术为英国苏格兰一名5岁女童装上手掌。
3D打印心脏救活2周大先心病婴儿2014年10月13日,纽约长老会医院的埃米尔·巴查博士(Dr.Emile Bacha)医生就讲述了他使用3D打印的心脏救活一名2周大婴儿的故事。
这名婴儿患有先天性心脏缺陷,它会在心脏内部制造“大量的洞”。
在过去,这种类型的手术需要停掉心脏,将其打开并进行观察,然后在很短的时间内来决定接下来应该做什么。
3D打印设计图有哪些可以
三维打印的设计过程是:先通过计算机建模软件建模,再将建成的三维模型“分区”成逐层的截面,即切片,从而指导打印机逐层打印。
设计软件和打印机之间协作的标准文件格式是STL文件格式。
一个STL文件使用三角面来近似模拟物体的表面。
三角面越小其生成的表面分辨率越高。
PLY是一种通过扫描产生的三维文件的扫描器,其生成的VRML或者WRL文件经常被用作全彩打印的输入文件。
打印机通过读取文件中的横截面信息,用液体状、粉状或片状的材料将这些截面逐层地打印出来,再将各层截面以各种方式粘合起来从而制造出一个实体。
这种技术的特点在于其几乎可以造出任何形状的物品。
打印机打出的截面的厚度(即Z方向)以及平面方向即X-Y方向的分辨率是以dpi(像素每英寸)或者微米来计算的。
一般的厚度为100微米,即0.1毫米,也有部分打印机如ObjetConnex 系列还有三维 Systems' ProJet 系列可以打印出16微米薄的一层。
而平面方向则可以打印出跟激光打印机相近的分辨率。
打印出来的“墨水滴”的直径通常为50到100个微米。
用传统方法制造出一个模型通常需要数小时到数天,根据模型的尺寸以及复杂程度而定。
而用三维打印的技术则可以将时间缩短为数个小时,当然其是由打印机的性能以及模型的尺寸和复杂程度而定的。
传统的制造技术如注塑法可以以较低的成本大量制造聚合物产品,而三维打印技术则可以以更快,更有弹性以及更低成本的办法生产数量相对较少的产品。
一个桌面尺寸的三维打印机就可以满足设计者或概念开发小组制造模型的需要。
三维打印机的分辨率对大多数应用来说已经足够(在弯曲的表面可能会比较粗糙,像图像上的锯齿一样),要获得更高分辨率的物品可以通过如下方法:先用当前的三维打印机打出稍大一点的物体,再稍微经过表面打磨即可得到表面光滑的“高分辨率”物品。
有些技术可以同时使用多种材料进行打印。
有些技术在打印的过程中还会用到支撑物,比如在打印出一些有倒挂状的物体时就需要用到一些易于除去的东西(如可溶的东西)作为支撑物。
