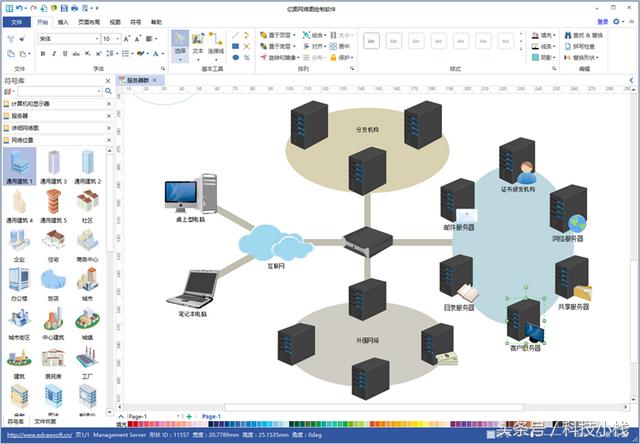

这种网络拓扑图是用什么软件画的?
如上图基本架构都有也考虑了冗余双机备份网关等本来还打算放个防火墙或者行为管理设备的。
。
。
但是由于PT是纯软件 ASA功能有限 就放弃了其它的基本都搞好的如果你打开的时候注意看下PC机有没有有效的IPPT重新打开的时候DHCP状态会没有IP 你要重新获取下最后就是我这个用PT 6.2做的 你要PT 6.2或者以上版本才行
求个用思科模拟器做的作品
1)非模块化交换机上面需要再接路由器,装有NAT板子的模块化交换机就不需要了。
2)拓扑图用 Visio 画3)两台三层配VRRP,冗余备份、负载均衡。
可以把不同VLAN 的VRRP master 分别归属不同的核心交换机,有效进行负载均衡。
4)STP 和 Smart-link 功能基本相同,都能实现主备链路冗余。
两者取其一即可,建议用Smart-link。
5)接入层的电脑获取IP地址、网关、DNS。
可以在核心上开启DHCP,根据不同VLAN建立相应的地址池,然后下发到不同的VLAN。
交换机的图标都是什么意思
展开全部 你可以找一个Office Visio软件,里边的网络配件很明显的给出了一个大概的意思。
看那些所谓的解释没有用,那都是说明书一类的东西,如果只是画拓扑图,画出个概念就可以了,懂行的人一看就知道你画的是什么意思,不懂的也没必要让他立刻就懂。
就我画过的经验,通俗来讲,接入交换机一般都是二层交换机,个头比较小,比较扁平,用那种长相的就可以了;汇聚交换机比接入交换机大点,可以用二层也可以用三层交换机,根据具体的网络情况来定,如果接入层数据量较大,可以选三层交换,少的话可以选二层交换,个头一般中等;核心交换机一定要是大的,一般是一个大立方体或者长方体,看起来胖胖的,给人感觉数据交换比较大的。
路由器一般都是数据转发,上边会带有很多进入的箭头和出去的箭头,一般为矮小的圆柱体,就算没有箭头,用扁平的圆柱体来画专业人士也是能看懂的。
比较常见的交换机为长方体,路由器为圆柱体,网桥为一个倒放的桥等等,建议你去Visio里看看,或者专业画拓扑图的软件里都有。
...
