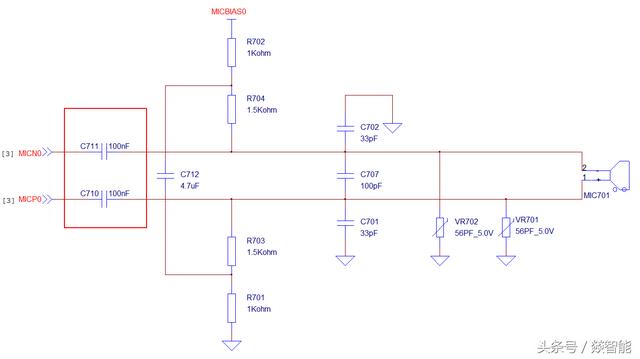

RC滤波电路中电阻的作用?
1. R的加入让电容在充电的时候速度变慢,所以电压平缓。
2. 把之前的俩个电路中和起来用 可以达到更好的滤波效果。
原理:当脉动电流到来的时候,电容充电很快,电压和电源电压同时达到最高点,,然后电源电压低于当前电容所充电压的时候,电容通过负载放电,负载有一定电阻,所以放电较慢(电压平缓),不断循环下去,电压就趋于平缓。
如何确定有源低通滤波电路中电阻与电容的值
每种滤波器的电容电阻参数都不有一定公式去计算的,一般就是像你说的一样,根据公式,由已知的截止频率去计算电阻和电容的值,但大多的是先取一个电容的值,再根据这个电容去计算电阻的值计算的结果会是一个标准的电容值,比如,0.1UF的电容,和一个阻值比较古怪的电阻,34.56K之类的、这也是正常现象当然,如果你要先取一个电阻再去计算一个电容也行,只是,一个古怪的电阻比一个古怪的电容好找多了.
请教滤波电路中电容电感值怎么选取,怎么具体计算的,最好有公式,...
电容和电感算是储能元件,一个储能元件算是一阶,有几储能元件算是几阶,你这个运放没有看过,不知道是什么样子的,不过,这里面就一个电容电阻,那高能的频率就是这个了F0=1/(3*PI*R*C)PI是圆周率R是电阻的阻值,单位是欧C是电容 ,单位是法那么结果就是13HZ
滤波电容大小怎么计算?
桥式整流电路的 滤波电容 取值在工程设计中,一般由两个切入点来计算。
一是根据电容由 整流电源 充电与对负载 电阻放电 的周期,再乘上一个系数来确定的,另一个切入点是根据 电源滤波 输出的波纹系数来计算的,无论是采用那个切入点来计算 滤波电容 都需要依据桥式整流的最大输出电压和电流这两个数值。
通常比较多的是根据电源滤波输出波纹系数这个公式来计算 滤波电容 。
计算公式:C》0.289/{f*(U/I)*ACv}滤波电容:安装在整流电路两端用以降低交流脉动波纹系数提升高效平滑直流输出的一种储能器件,通常把这种器件称其为滤波电容。
由于滤波电路要求储能电容有较大电容量。
所以,绝大多数滤波电路使用电解电容。
电解电容由于其使用电解质作为电极(负极)而得名。
电解电容的一端为正极,另一端为负极,不能接反。
正极端连接在整流输出电路的正端,负极连接在电路的负端。
在所有需要将交流电转换为直流电的电路中,设置滤波电容会使电子电路的工作性能更加稳定,同时也降低了交变脉动波纹对电子电路的干扰。
滤波电容在电路中的符号一般用“C“表示,电容量应根据负载电阻和输出电流大小来确定。
当滤波电容达到一定容量后,加大电容容量反而会对其他一些指标产生有害影响。
桥式整流滤波电路怎样计算其输出电压
该问题涉及到一个算法问题,简单思考一下 (多谢二楼的提出)首先我们确定纹波电流,假设纹波电流为输出电流的20%(开关电源常用此参数),得出 纹波电流 I= 1A*0.2 =200MA 纹波电压,一般为输出电压的0.3%-0.4%左右,得出 纹波电压 V= 7.5V*(0.3%-0.5%) =22.5-37.5mV 电容阻抗:ESR=V/I=0.1125-0.1875 假设开关的工作频率为100-200KHz,实际上此电路只需选用1000uF左右的电容就可以了 显然原电路设计比较合理,按1000U与220U并联,尽量减少电路中电容的ESR,实际的纹波在23.4mV(理想状态)补充,细节问题会在百度HI与你说明
