word2003组织结构图怎么做

方法/步骤这个功能在“绘图工具条”里呢？如果你打开word没有看见“绘图工具条”，那就点击“视图”“工具栏”把右侧条中的“绘图”选中就可以了。

这时在你的word界面里就会出现“绘图工具条”了。

我们点击“绘图工具条”里像环岛标志的按钮，它就是“插入组织机构图或其它图示”的按钮。

弹出“图示库”对话框，第一个就是组织机构图，选中它确定。

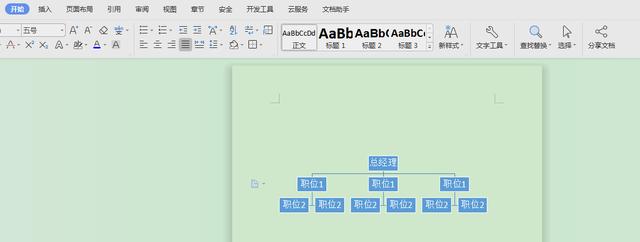

在文档中就显示了一个简单的组织机构图和组织机构图工具条。

下面我们看一下“组织机构图工具条”的功能。

先把四个框中输入文字一个“总经理”三个“部门经理”，如下图：现在单位里有四个部门经理，那上边才产生了三个框，如何加一个呢？我们点击“部门经理”然后点击“组织机构图工具条”上“插入图形”后的倒三角，在下拉菜单中选择“同事”，这时就多了一个框在输入“部门经理”。

在每个“部门经理”下还有三个“处长”。

点击要插入“下属”的“部门经理”，点击“组织机构图工具条”上“插入图形”后的倒三角，在下拉菜单中选择“下属”，这时就多了一个框在输入“下属”点两下出两个。

这时我们就多了八位处长。

建到这我们想到还有一个“总经理助理”没在上面，不用怕。

我们可以点击“总经理”然后点击“组织机构图工具条”上“插入图形”后的倒三角，在下拉菜单中选择“助手”，这时就在“总经理”下面多了一个框，可以输入“总经理助理”。

这样的组织结构图怎么插入？要求用word2003,用 插入

具体步骤如下：1，点击插入，然后选择图片，子菜单中选择组织结构图。

即可生成最简单的组织结构图。

2，添加下一级：选择要添加下一级的框，然后使用组织结构图工具栏，点击插入图形，选择下属。

3，添加并列内容（即同事）：选择要添加同事的框，然后使用组织结构图工具栏，点击插入图形，选择同事。

4，，添加助手（可理解为某一项的解释说明或者辅助）：选择要添加助手的框，然后使用组织结构图工具栏，点击插入图形，选择助手。

5，此为标准版式，如果需要使用其它版式，可在组织结构图工具栏选择版式，然后选择需要的版式（更改版式时需要将结构图最高级的框选中）。

用word2003怎么使用知识结构图？急····

展开全部 在文档中常需要创建工作流程图、组织结构图等图示，手动制作操作起来就很麻烦了，我们今天就用word本身自带的SmartArt图形，来为文档插入各种图文图示 工具/原料 电脑 word文档 方法/步骤 选择SmartArt图形类型。

这一步就是先把最初的组织结构图创建出来，我们启动一个新的文档。

我们在文档中输入“企业组织机构图”，字号设置为“一号” 单击“插入”/“SmartArt”，弹出“选择SmartArt图形”对话框，在该对话框左侧列表中选择“层次结构”，在中间区域选择“表层次结构”，右侧我们可以看他的一些说明，点击确，这样我们就做好了最初的组织机构图 设置机构图的布局。

我们可以根据需要改变一些布局；单击“设计”我们就可以看见基本栏中间区域“更改布局”我们在这里选择“组织结构图” 这会默认的图形可能还不符合我们的要求，我们选中第一行的矩形图形，然后单击“设计”“添加形状”按钮，在下拉菜单中选择“添加助理”选项 上一步是在第二行添加。

我们这一步是在第三行添加图形。

选中第一行的矩形图形，然后单击“设计”“添加形状”按钮，在下拉菜单中选择“在下方添加形状”选项，这样新形状就会出现在第三行里面。

在组织结构图中添加文字。

设置好布局后，就可以添加文字了，选中第一行矩形，确定插入点在其中，输入“总经理”，再输入的时候，字体会自动调节大小。

按照同样的方法，依次输入相关的内容。

改变组织结构图的形状。

为了区别对待不同层次的关系，我们可以选择相应图形的形状；我们单击“格式”“更改形状”在出现的下拉表中，我们选择想要的图形。

按照第七步中方法，我们更改第二行和第三行的图形，最后我们的结构图就制作完成了...
