热电偶测温计计算公式
工业热电偶的各种规格,如K\E、J型都有相应的分度表,每个温度点对应的毫伏值,一般K型热电偶用在高温中(300~1600),E型用在200~800度之间,J型用在400度以下的 场合比较多,当然还有其他的,比较贵,如S型等。
燃气熄火保护装置用的热电偶的作用是通过火焰加热,产生电势值,驱动电磁阀,从而控制燃气的通断,起到保护漏气而带来的危害,国家出台规定,要求每台燃气灶都要安装燃气熄火保护装置。
其他的热电偶其原理基本一致,但安装方式各有不同,一般是根据客户的要求订做。
回答完毕
s型热电偶分度表 25摄氏度是多少?
热电偶分度号 常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶,它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶,一般也没有统一的分度表,主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起,热电偶和热电阻全部按IEC国际标准生产,并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶,N、K、E、J、T属于廉金属热电偶。
以下是对热电偶分度号的解释 S 铂铑10 纯铂 R 铂铑13 纯铂 B 铂铑30 铂铑6 K 镍铬 镍硅 T 纯铜 铜镍 J 铁 铜镍 N 镍铬硅 镍硅 E 镍铬 铜镍 (S型热电偶)铂铑10-铂热电偶 铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。
偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(SP)的名义化学成分为铂铑合金,其中含铑为10%,含铂为90%,负极(SN)为纯铂,故俗称单铂铑热电偶。
该热电偶长期最高使用温度为1300℃,短期最高使用温度为1600℃。
S型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。
它的物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。
由于S型热电偶具有优良的综合性能,符合国际使用温标的S型热电偶,长期以来曾作为国际温标的内插仪器,“ITS-90”虽规定今后不再作为国际温标的内查仪器,但国际温度咨询委员会(CCT)认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。
(R型热电偶)铂铑13-铂热电偶 铂铑13-铂热电偶(R型热电偶)为贵金属热电偶。
偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(RP)的名义化学成分为铂铑合金,其中含铑为13%,含铂为87%,负极(RN)为纯铂,长期最高使用温度为1300℃,短期最高使用温度为1600℃。
R型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长等优点。
其物理,化学性能良好,热电势稳定性及在高温下抗氧化性能好,适用于氧化性和惰性气氛中。
由于R型热电偶的综合性能与S型热电偶相当,在我国一直难于推广,除在进口设备上的测温有所应用外,国内测温很少采用。
1967年至1971年间,英国NPL,美国NBS和加拿大NRC三大研究机构进行了一项合作研究,其结果表明,R型热电偶的稳定性和复现性比S型热电偶均好,我国目前尚未开展这方面的研究。
R型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。
(B型热电偶)铂铑30-铂铑6热电偶 铂铑30-铂铑6热电偶(B型热电偶)为贵金属热电偶。
偶丝直径规定为0.5mm,允许偏差-0.015mm,其正极(BP)的名义化学成分为铂铑合金,其中含铑为30%,含铂为70%,负极(BN)为铂铑合金,含铑为量6%,故俗称双铂铑热电偶。
该热电偶长期最高使用温度为1600℃,短期最高使用温度为1800℃。
B型热电偶在热电偶系列中具有准确度最高,稳定性最好,测温温区宽,使用寿命长,测温上限高等优点。
适用于氧化性和惰性气氛中,也可短期用于真空中,但不适用于还原性气氛或含有金属或非金属蒸气气氛中。
B型热电偶一个明显的优点是不需用补偿导线进行补偿,因为在0~50℃范围内热电势小于3μV。
B型热电偶不足之处是热电势,热电势率较小,灵敏读低,高温下机械强度下降,对污染非常敏感,贵金属材料昂贵,因而一次性投资较大。
(K型热电偶)镍铬-镍硅热电偶 镍铬-镍硅热电偶(K型热电偶)是目前用量最大的廉金属热电偶,其用量为其他热电偶的总和。
正极(KP)的名义化学成分为:Ni:Cr=90:10,负极(KN)的名义化学成分为:Ni:Si=97:3,其使用温度为-200~1300℃。
K型热电偶具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中。
广泛为用户所采用。
K型热电偶不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛中。
(N型热电偶)镍铬硅-镍硅热电偶 镍铬硅-镍硅热电偶(N型热电偶)为廉金属热电偶,是一种最新国际标准化的热电偶,是在70年代初由澳大利亚国防部实验室研制成功的它克服了K型热电偶的两个重要缺点:K型热电偶在300~500℃间由于镍铬合金的晶格短程有序而引起的热电动势不稳定;在800℃左右由于镍铬合金发生择优氧化引起的热电动势不稳定。
正极(NP)的名义化学成分为:Ni:Cr:Si=84.4:14.2:1.4,负极(NN)的名义化学成分为:Ni:Si:Mg=95.5:4.4:0.1,其使用温度为-200~1300℃。
N型热电偶具有线性度好,热电动势较大,灵敏度较高,稳定性和均匀性较好,抗氧化性能强,价格便宜,不受短程有序化影响等优点...
关于pt100分度号
呵呵,先肯定下,Pt100肯定是热电阻,热电偶绝对没有Pt100的,至于还可以接热电偶,那是因为一个传感器里有两种不同的测温元件罢了!那有人可能要问拉,一个是热电阻测量温度范围一般是0-600℃(B级),一个是热电偶测量温度范围是0-800℃(K型),为什么要放在一个同样测温点的传感器里呢?(问下楼主是同一测温点吧?)为什么?这就要了解下热电阻和热电偶本身的特性了,先说下热电阻测量温度是随着温度的变化而阻值在变化的,不管三线制还是四线制,热电阻的延长线是会受到引线阻值的影响而最终影响测量温度的精确性的,(大家都知道的,导体都是有一定阻值的)这说明一个什么问题呢,也就是说热电阻是不适合长距离监测的,而热电偶恰好解决了这个问题,热电偶是由两种不同材料的导体或半导体焊接起来,构成一个闭合回路。
由于两种不同金属所携带的电子数不同,当两个导体的二个执着点之间存在温差时,就会发生高电位向低电位放电现象,因而在回路中形成电流,温度差越大,电流越大,这种现象称为热电效应,这种热电效应(也就是我们常说的热电势)是不会随着延伸导线的长度而变化的,所以热电偶可以长距离监测的! 这种多功能表是有的,我们公司也生产的,但如果换不同分度号的传感器的话会有一个转换开关,如果你看到的那块表没有我说的转换开关的话是不可以不同分度号传感器混用的,也就是仅仅是画出来,没有实际意义的!
用热电偶测温度的实验报告
一、热电偶测温基本原理 将两种不同材料的导体或半导体A和B连接起来,构成一个闭合回路,就构成热电偶。
如图1所示。
温度t端为感温端称为测量端, 温度t0端为连接仪表端称为参比端或冷端,当导体A和B的两个执着点t和t0之间存在温差时,就在回路中产生电动势EAB(t,t0), 因而在回路中形成电流,这种现象称为热电效应".这个电动势称为热电势,热电偶就是利用这一效应来工作的.热电势的大小与t和t0之差的大小有关.当热电偶的两个热电极材料已知时,由热电偶回路热电势的分布理论知热电偶两端的热电势差可以用下式表示:EAB(t,t0)=EAB(t)-EAB(t0) 式中 EAB(t,t0)-热电偶的热电势; EAB(t)-温度为t时工作端的热电势; EAB(t0)-温度为t0时冷端的热电势。
从上式可看出!当工作端的被测介质温度发生变化时,热电势随之发生变化,因此,只要测出EAB(t,t0)和知道EAB(t0)就可得到EAB(t),将热电势送入显示仪表进行指示或记录,或送入微机进行处理,即可获得测量端温度t值。
要真正了解热电偶的应用则不得不提到热电偶回路的几条重要性质: 质材料定律:由一种均质材料组成的闭合回路,不论材料长度方向各处温度如何分布,回路中均不产生热电势。
这条规律要求组成热电偶的两种材料必须各自都是均质的,否则会由于沿热电偶长度方向存在温度梯度而产生附加电势,从而因热电偶材料不均引入误差。
中间导体定律:在热电偶回路中插入第三种(或多种)均质材料,只要所插入的材料两端连接点温度相同,则所插入的第三种材料不影响原回路的热电势。
这条定律表明在热电偶回路中可拉入测量热电势的仪表,只要仪表处于稳定的环境温度即可。
同时还表明热电偶的接点不仅可经焊接而成,也可以借用均质等温的导体加以连接。
中间温度定律:两种不同材料组成的热电偶回路,其接点温度分别为t和to时的热电势EAB(t,to)等于热电偶在连接点温度为(t,tn)和(tn,to)时相应的热电势EAB(t,tn)和EAB(tn,to)的代数和,其中tn为中间温度。
该定律说明当热电偶参比端温度不为0℃时,只要能测得热电势EAB(t,to),且to已知,仍可以采用热电偶分度表求得被测温度t值。
连接导体定律:在热电偶回路中,如果热电偶的电极材料A和B分别与连接导线A1和B1相连接(如下图所示),各有关接点温度为t,tn和to,那么回路的总热电势等于热电偶两端处于t和tn温度条件下的热电势EAB(t,tn)与连接导线A1和B1两端处于tn和to温度条件的热电势EA1B1(tn,to)的代数和。
中间温度定律和连接导体定律是工业热电偶测温中应用补偿导线的理论依据。
二、各种误差引起的原因及解决方式2.1 热电偶热电特性不稳定的影响2.1.1 玷污与应力的影响及消除方法 热电偶在生产过程中,偶丝经过多道缩径拉伸在其表面总是受玷污的,同时,从偶丝的内部结构来看,不可避免地存在应力及晶格的不均匀性。
因淬火或冷加工引入的应力,可以通过退火的方法来基本消除,退火不合格所造成的误差,可达十分之几度到几度。
它与待测温度及热电偶电极上的温度梯度大小有关。
廉金属热电偶的偶丝通常以“退火”状态交付使用,如果需要对高温用廉金属热电偶进行退火,那么退火温度应高于其使用温度上限,插入深度也应大于实际使用的深度。
贵金属热电偶则必须认真清洗(酸洗和四硼酸钠清洗)和退火,以清除热电偶的玷污与应力。
2.1.2 不均匀性的影响 一般来说热电偶若是由均质导体制成的,则其热电势只与两端的温度有关,若热电极材料不是均匀的,且热电极又处于温度梯度场中,则热电偶会产生一个附加热电势,即“不均匀电势”。
其大小取决于沿热电极长度的温度梯度分布状态,材料的不均匀形式和不均匀程度,以及热电极在温度场所处的位置。
造成热电极不均匀的主要原因有:在化学成分方面如杂质分布不均匀,成分的偏析,热电极表面局部的金属挥发,氧化或某金属元素选择氧化,测量端在高温一的热扩散,以及热电偶在有害气氛中受到玷污和腐蚀等。
在物理状态方面有应力分布不均匀和电极结构不均匀等。
在工业使用中,有时不均匀电势引起的附加误差竟达30℃这多,这将严重地影响热电偶的稳定性和互换性,其主要解决方式就是对其进行检验,只使用在误差允许范围内的热电偶。
2.1.3 热电偶不稳定性的影响 不稳定性就是指热电偶的分度值随使用时间和使用条件的不同而起的变化。
在大多数情况下,它可能是不准确性的主要原因。
影响不稳定性的因素有:玷污,热电极在高温下挥发,氧化和还原,脆化,辐射等。
若分度值的变化相对地讲是缓慢而又均匀的,这时经常进行监督性校验或根据实际使用情况安排周期检定,这样可以减少不稳定性引入的误差。
2.2 参考端温度影响及修正方法 热电偶的热电动势的大小与热电极材料以及工作端的温度有关。
热电偶的分度表和根据分度表刻度的温度显示仪表都是以热电偶参考端温度等于0℃为条件的。
在实际使用热电偶时,其冷端温度(参考端) 不但不为0 ℃,而且往往是变化的,测温仪表所测得的温度值就会产生很大误差,在这种情况下,我们通常采用如下方法来修正。
2.2.1 热电势补正法 由中间温度定律可知,参考端温度为tn时的热...

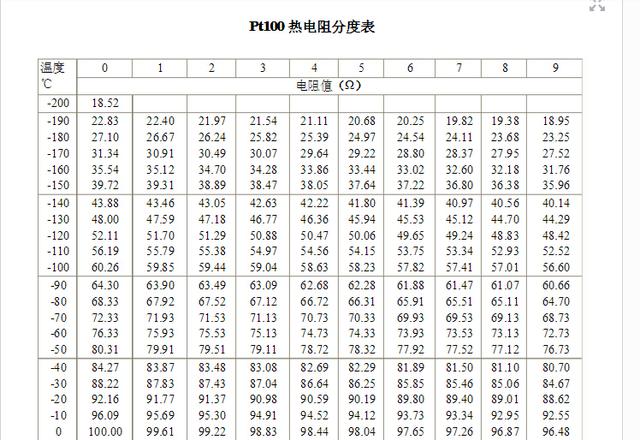

求知道大神告知pt100热电阻分度表,急用!!!
展开全部 热电偶的工作原理(热电偶原理) 什么叫热电偶?这就要从热电偶测温原理说起,热电偶是一种感温元件,是一次仪表,它直接测量温度,并把温度信号转换成热电动势信号,通过电气仪表(二次仪表)转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过,此时两端之间就存在Seebeck电动势——热电动势,这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极,温度较高的一端为工作端,温度较低的一端为自由端,自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到的,不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变,即不受第三种金属接入回路中的影响。
因此,在热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。
B:热电偶工作原理: 两种不同成份的导体(称为热电偶丝材或热电极)两端接合成回路,当接合点的温度不同时,在回路中就会产生电动势,这种现象称为热电效应,而这种电动势称为热电势。
热电偶就是利用这种原理进行温度测量的,其中,直接用作测量介质温度的一端叫做工作端(也称为测量端),另一端叫做冷端(也称为补偿端);冷端与显示仪表或配套仪表连接,显示仪表会指出热电偶所产生的热电势。
热电偶实际上是一种能量转换器,它将热能转换为电能,用所产生的热电势测量温度,对于热电偶的热电势,应注意如下几个问题: 1:热电偶的热电势是热电偶两端温度函数的差,而不是热电偶两端温度差的函数; 2:热电偶所产生的热电势的大小,当热电偶的材料是均匀时,与热电偶的长度和直径无关,只与热电偶材料的成份和两端的温差有关; 3:当热电偶的两个热电偶丝材料成份确定后,热电偶热电势的大小,只与热电偶的温度差有关;若热电偶冷端的温度保持一定,这进热电偶的热电势仅是工作端温度的单值函数。
常用的热电偶材料有: 热电偶分度号热电极材料 正极负极S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑6K镍铬镍硅T纯铜铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍1821年,德国物理学家塞贝克发现,在两种不同的金属所组成的闭合回路中,当两接触处的温度不同时,回路中会产生一个电势,这就是热电效应,也称作“塞贝克效应(Seebeck effect)”。
Thomas Johann Seebeck(1780~1831)〔发现者〕托马斯·约翰·塞贝克(也有译做“西伯克”)1770年生于塔林(当时隶属于东普鲁士,现为爱沙尼亚首都)。
塞贝克的父亲是一个具有瑞典血统的德国人,也许正因为如此,他鼓励儿子在他曾经学习过的柏林大学和哥廷根大学学习医学。
1802年,塞贝克获得医学学位。
由于他所选择的方向是实验医学中的物理学,而且一生中多半时间从事物理学方面的教育和研究工作,所以人们通常认为他是一个物理学家。
毕业后,塞贝克进入耶拿大学,在那里结识了歌德。
德国浪漫主义运动以及歌德反对牛顿关与光与色的理论的思想,使塞贝克深受影响,此后长期与歌德一起从事光色效应方面的理论研究。
塞贝克的研究重点是太阳光谱,他在1806年揭示了热量和化学对太阳光谱中不同颜色的影响,1808年首次获得了氨与氧化汞的化合物。
1812年,正当塞贝克从事应力玻璃中的光偏振现象时,他却不晓得另外两个科学家布鲁斯特和比奥已经抢先在这一领域里有了发现。
1818年前后,塞贝克返回柏林大学,独立开展研究活动,主要内容是电流通过导体时对钢铁的磁化。
当时,阿雷格(Arago)和大卫(Davy)才发现电流对钢铁的磁化效应,贝塞克对不同金属进行了大量的实验,发现了磁化的炽热的铁的不规则反应,也就是我们现在所说的磁滞现象。
在此期间,塞贝克还曾研究过光致发光、太阳光谱不同波段的热效应、化学效应、偏振,以及电流的磁特性等等。
1820年代初期,塞贝克通过实验方法研究了电流与热的关系。
1821年,塞贝克将两种不同的金属导线连接在一起,构成一个电流回路。
他将两条导线首尾相连形成一个结点,他突然发现,如果把其中的一个结加热到很高的温度而另一个结保持低温的话,电路周围存在磁场。
他实在不敢相信,热量施加于两种金属构成的一个结时会有电流产生,这只能用热磁电流或热磁现象来解释他的发现。
在接下来的两年里时间(18222~1823),塞贝克将他的持续观察报告给普鲁士科学学会,把这一发现描述为“温差导致的金属磁化”。
赛贝壳的实验仪器,加热其中一端时,指针转动,说明导线产生了磁场 塞贝克确实已经发现了热电效应,但他却做出了错误的解释:导线周围产生磁场的原因,是温度梯度导致金属在一定方向上被磁化,而非形成了电流。
科学学会认为,这种现象是因为温度梯度导致了电流,继而在导线周围产生了磁场。
对于这样的解释,塞贝克十分恼火,他反驳说,科学家们的眼睛让奥斯特(电磁学的先驱)的经验给蒙住了,所以他们只会用“磁场由电流产生”的理论去解释...
