多串口卡测试问题。
。
。
。
这个和串口硬件板卡有关的,有的是128000,有的是256000,要看你串口卡的说明。
具体也可以用可以自定义波特率的串口类软件,如格西烽火软件等,设置波特率测试测试。
串口4的设置和其他有什么区别吗
串口卡出现这个问题是很正常的。
你可以这样排除问题1、控制卡型号和COM口及波特率是否选择正确。
2、没有问题了,检查通讯线是平行还是交叉,有没有断路的地方。
3、电脑的COM口通讯否正常。
可以通过短接串口2,3脚,打开电脑超级终端或者下载串口精灵。
测试电脑的com口是否正常。
4、电脑和通讯线没有问题了,看有的卡上有232和485的跳线帽设置是否正确。
应该选择232,另外有些卡上有地址开关,看这些开关是否被拨乱了。
手上还有其他卡的话,最好换卡试试。
手提电脑怎样与PLC通讯
用USB转RS232的线完全可以,但要将驱动正确安装。
你通讯不通最大的可能就是你不知道USB转成232后是COM1还是COMn。
你可以试一下,用串口调试助手软件。
找一台有串口的台式机也装上串口调试助手软件,两机同时运行该软件,分别用笔记本的COM1~COMn给台式发数,直到台式收到数为止,此时的COMx就是你USB转成的顺便说一句,买转接线一定不能图便宜,一般能用的线怎么也得50左右
modbus协议是否就是RS232或者RS485, 如果不是又有哪些区别
展开全部 不是一回事。
Modbus是通讯协议,而RS232、RS485只能代表通讯的物理介质层和链路层。
Modbus协议支持传统的RS-232、RS-422、RS-485和以太网设备。
许多工业设备,包括PLC,DCS,智能仪表等都在使用Modbus协议作为他们之间的通讯标准。
★Modbus 协议 为更好地普及和推动Modbus在基于以太网上的分布式应用,目前施耐德公司已将Modbus协议的所有权移交给IDA(Interface for DistributedAutomation,分布式自动化接口)组织,并成立了Modbus-IDA组织,为Modbus今后的发展奠定了基础。
在中国,Modbus已经成为国家标准GB/T19582-2008。
据不完全统计:截止到2007年,Modbus的节点安装数量已经超过了1000万个。
Modbus协议是应用于电子控制器上的一种通用语言。
通过此协议,控制器相互之间、控制器经由网络(例如以太网)和其它设备之间可以通信。
它已经成为一通用工业标准。
有了它,不同厂商生产的控制设备可以连成工业网络,进行集中监控。
此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。
它描述了一控制器请求访问其它设备的过程,如何回应来自其它设备的请求,以及怎样侦测错误并记录。
它制定了消息域格局和内容的公共格式。
当在一Modbus网络上通信时,此协议决定了每个控制器须要知道它们的设备地址,识别按地址发来的消息,决定要产生何种行动。
如果需要回应,控制器将生成反馈信息并用Modbus协议发出。
在其它网络上,包含了Modbus协议的消息转换为在此网络上使用的帧或包结构。
这种转换也扩展了根据具体的网络解决节地址、路由路径及错误检测的方法。
此协议支持传统的RS-232、RS-422、RS-485和以太网设备。
许多工业设备,包括PLC,DCS,智能仪表等都在使用Modbus协议作为他们之间的通讯标准。
特点 Modbus具有以下几个特点: (1)标准、开放,用户可以免费、放心地使用Modbus协议,不需要交纳许可证费,也不会侵犯知识产权。
目前,支持Modbus的厂家超过400家,支持Modbus的产品超过600种。
(2)Modbus可以支持多种电气接口,如RS-232、RS-485等,还可以在各种介质上传送,如双绞线、光纤、无线等。
(3)Modbus的帧格式简单、紧凑,通俗易懂。
用户使用容易,厂商开发简单。
Modbus网络传输 标准的Modbus口是使用RS-232-C兼容串行接口,它定义了连接口的针脚、电缆、信号位、传输波特率、奇偶校验。
控制器能直接或经由Modem组网。
控制器通信使用主—从技术,即仅一设备(主设备)能初始化传输(查询)。
其它设备(从设备)根据主设备查询提供的数据作出相应反应。
典型的主设备:主机和可编程仪表。
典型的从设备:可编程控制器。
主设备可单独和从设备通信,也能以广播方式和所有从设备通信。
如果单独通信,从设备返回一消息作为回应,如果是以广播方式查询的,则不作任何回应。

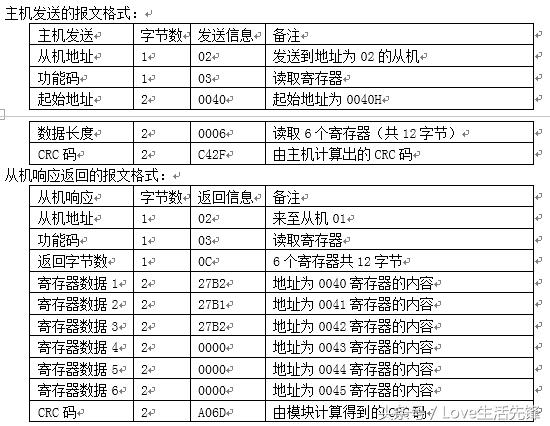

Modbus协议建立了主设备查询的格式:设备(或广播)地址、功能代码、所有要发送的数据、一错误检测域。
从设备回应消息也由Modbus协议构成,包括确认要行动的域、任何要返回的数据、和一错误检测域。
如果在消息接收过程中发生一错误,或从设备不能执行其命令,从设备将建立一错误消息并把它作为回应发送出去。
其它类型传输 在其它网络上,控制器使用对等技术通信,故任何控制器都能初始化和其它控制器的通信。
这样在单独的通信过程中,控制器既可作为主设备也可作为从设备。
提供的多个内部通道可允许同时发生的传输进程。
在消息位,Modbus协议仍提供了主—从原则,尽管网络通信方法是“对等”。
如果一控制器发送一消息,它只是作为主设备,并期望从从设备得到回应。
同样,当控制器接收到一消息,它将建立一从设备回应格式并返回给发送的控制器。
查询回应周期 (1)查询 查询消息中的功能代码告之被选中的从设备要执行何种功能。
数据段包含了从设备要执行功能的任何附加信息。
例如功能代码03是要求从设备读保持寄存器并返回它们的内容。
数据段必须包含要告之从设备的信息:从何寄存器开始读及要读的寄存器数量。
错误检测域为从设备提供了一种验证消息内容是否正确的方法。
(2)回应 如果从设备产生一正常的回应,在回应消息中的功能代码是在查询消息中的功能代码的回应。
数据段包括了从设备收集的数据:像寄存器值或状态。
如果有错误发生,功能代码将被修改以用于指出回应消息是错误的,同时数据段包含了描述此错误信息的代码。
错误检测域允许主设备确认消息内容是否可用。
传输方式编辑 在ModBus系统中有2种传输模式可选择。
这2种传输模式与从机PC通信的能力是同等的。
选择时应视所用ModBus主机而定,每个ModBus系统只能使用一种模式,不允许2种模式混用。
一种模式是ASCII(美国信息交换码),另一种模式是RTU(远程终端设备)。
用户选择想要的模式,包括串口通信参数(波特率、校验方式等),在配置每个控制器的时候,在一个Modbus网络上的所有设备都必须选择相同的传输模式和串口参数。
所选的ASCII或RTU方式仅适用于标准的Modbus网络,它定义了在这些网络上连续传输的消息段...
MOXA5630与我们的产品通讯不上
我想问下,你所谓的不正常通讯是出现什么样的情况呢,数据丢失?还是出错乱码?然后你有没测试过你那个RS-232转RS-485的转换头出来的RS-485数据是否正常呢?MOXA的NPort5630-16里面还有进行信号选择,是RS-422还是RS-485-2W或RS-485-4W,你的设备和RS-232/485转换器的波特率是否和MOXA的5630-16相同,这些NPort5630-16里面的设备你有没去调试。
当然最主要还是看你说的通信不正常,是怎么个不正常法,它所出现的现象是什么。
如果不明白,来发邮件给我。
广州市佳宇通MOXA的一级代理经销商,我是这边工程师赖工。
