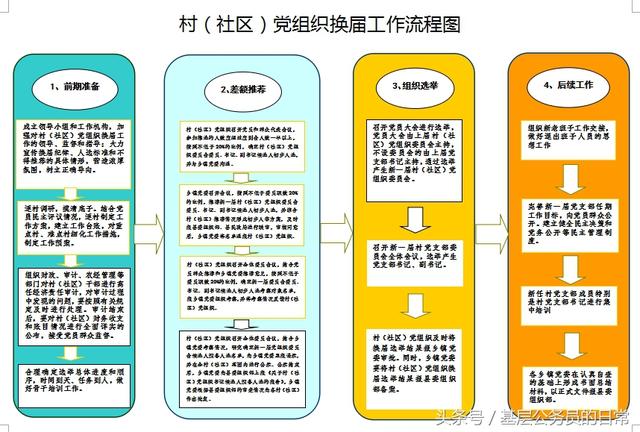

word文档怎么画流程图
第1步,打开Word文档窗口,切换到“功能区”。
在“插图”分组中单击“形状”按钮,并在打开的菜单中选择“新建绘图画布”命令。
选择“新建绘图画布”命令小提示:也可以不使用画布,而只直接在Word文档页面中直接插入形状。
第2步,选中绘图画布,在“插入”功能区的“插图”分组中单击“形状”按钮,并在“流程图”类型中选择插入合适的流程图。
例如选择“流程图:过程”和“流程图:决策”,选择插入流程图形状第3步,在Word“插入”功能区的“插图”分组中单击“形状”按钮,并在“线条”类型中选择合适的连接符,例如选择“箭头”和“肘形箭头连接符”,选择连接符第4步,将鼠标指针指向第一个流程图图形(不必选中),则该图形四周将出现4个蓝色的连接点。
鼠标指针指向其中一个连接点,然后按下鼠标左键拖动至第二个流程图图形,则第二个流程图图形也将出现蓝色的连接点。
定位到其中一个连接点并释放左键,则完成两个流程图图形的连接第5步,重复步骤3和步骤4连接其他流程图图形,成功连接的连接符两端将显示红色的圆点,第6步,根据实际需要在流程图图形中添加文字,完成流程图的制作。
在word里怎么画流程图
方法/步骤1新建一个word 文档,通过“视图”-“工具栏”-“绘图”,如下图1,显示“绘图工具栏”,如下图2;2单击“绘图”工具栏上的“自选图形”,然后选择“流程图”,这里就可以看到众多制作流程图时所用到的形状了,大家可以选择自己喜欢的的形状;3单击要绘制流程图的位置,此时会出现个虚框;在绘图画布上插入你选择的图形,然后插入;我们再重复上述步骤,插入多种不同的图形,(如下图,我已经插入了很多种不同的图形);接下来,我们要建立各种图形之间的连接了。
这里我们使用Word提供的一个非常好用的自选图形——连接符来建立连接。
连接符的选择见下图;选择连接符自选图形后,将鼠标指针移动到对象上时,会在其上显示蓝色连接符位置,这些点表示可以附加连接符线的位置;我们首先用带箭头的肘形线连接符和直线连接符将图形连接到一起,如图;绘制折线箭头;接下来,我们需要在图形中添加文字。
用鼠标右键单击形状,单击“添加文字”并开始键入。
我们随便录入文字;制作好后,我按住左键不放,框选所有图形,点击右键,组合;一个简单的流程图就设计好了,大家可以按照自己的工作需要进行更复杂的设计
word流程图怎么组合
Word文档流程图的绘制过程:1、打开Word文档,选择主菜单栏里的“插入”,点开“形状”下拉菜单,选择“新建绘图画布”。
2、单击选中画布,再次进入“插入”选项卡,在“插图”选项组中单击“形状”按钮,并在“流程图”类型中选择需要插入的图形。
3、选中插入图形,我们可以移动图形在画布上的位置,也可以通过移动图形框上的点对其进行调整。
4、重复上述2-3的步骤,可以添加其它我们需要的图形,并调整图形到相应的位置。
5、基本的图形都添加完成了,现在需要添加连接符,把图形连接起来。
进入“插入”选项卡,在“插图”选项组中单击“形状”按钮,在下拉框中选择“线条”组中选择合适的线条。
在这里,我们选择“箭头”。
6、按照上述步骤5同样的方法在相应的位置添加其他连接符。
7、根据实际需要在流程图图形中添加文字,完成流程图的制作。
word 流程图第二次打开后 就变成一张图片了 无法编辑更改 怎么办
步骤一: 页面和段落的设置 为了流程图有较大的绘制空间,我们先来设置一下页面。
1. 启动Word 2003,打开一个空白文档,并切换到页面视图。
选择菜单“文件→页面设置”命令,打开“页面设置”对话框,在“页边距”选项卡中,设置上下边距为“1厘米”,左右边距为“2厘米”,完成后单击“确定”按钮。
2. 由于后面要在自选图形中输入文字,为了让输入的文字在垂直方向上看起来居中,这里顺便设置一下段前距。
选择菜单“格式→段落”命令,打开“段落”对话框,在“缩进和间距”选项卡中设置段前间距为“1行”,完成后单击“确定”。
步骤二:绘制流程图框架 接下来我们开始绘制流程图的框架。
所谓框架就是画出图形、把图形大致布局并在其中输入文字。
在这里大家可以体会到,如果已经作好了草图,这里的操作将是比较轻松的,如果在这里边想边画,可能会耽搁很多时间。
1. 单击窗口底部工具栏上的“自选图形”按钮,在弹出的菜单中选择“流程图”,接着选择“流程图”中的“准备”图形。
2. 这时,在页面中标题的下方也会出现一个“在此创建图形”的画布,拖动鼠标,在画布的恰当位置画出“准备”图形。
3. 选中“准备”图形,单击鼠标“右键”,在弹出的菜单中选择“添加文字”命令,接着在其中输入文字“开始”。
4. 如果觉得“开始”文字的位置过于靠近底部,则可以适当调整它的段前距为“0.5”行。
5. 然后设置其对齐方式为“居中对齐”,完成后的效果如下图。
6. 接下来先拖动“画布”右下角控制点,使其扩大面积到页面底部边缘,以便能容纳流程图的其它图形。
7. 用同样的方法,绘制其它图形,并在其中输入相应的文字,完成后效果如下图。
步骤三:流程图的对齐与修饰 由于的框架的制作都是手工的,因此在对齐上可能不太准确,下面使用对齐命令精确对齐,同时我们将对图形作一些修饰,让它们有更漂亮的外观。
1. 按住Shift,同时选中左边一列的所有图形,单击窗口底部“绘图”工具栏上的“绘图”按钮,依次选择“对齐或分布→水平居中”命令,将所有选中的图形“水平居中”对齐。
2. 同样的,同时选择“正式论文”和“打印上交”图形,执行“对齐或分布→垂直居中”命令,让它们“垂直居中”对齐。
3. 为了文字看起来更醒目,可以设置每个图形内的文字为“粗体”。
4. 接下来为图形设置三维效果。
按住Shift键,同时选中所有的图形,单击底部“绘图”工具栏上的“三维效果样式”按钮,在弹出的列表中“三维样式1”,可以看到所有的图形被应用了三维效果样式。
5. 在所有图形保持被选中的状态下,再次单击“三维效果样式”按钮,选择“三维设置”命令,打开“三维设置”工具栏,按下图设置其“深度”为“12磅”。
完成后三维效果的厚度看起来更薄,更自然。
6. 接下来为同种类型的图形设置相同的填充色。
比如选中“开始”图形,单击鼠标右键,在弹出的菜单中选择“设置自选图形格式”命令,打开“设置自选图形格式”对话框,在“颜色与线条”选项卡内,按下图设置该图形的填充色。
7. 用同样的方法为其它图形设置填充色,让流程图的外观看起来更漂亮。
步骤四:添加连接箭头 下面的工作是为流程图的各个图形之间添加连接箭头。
连接箭头可以让阅读者更准确快速地把握工作流程的走向。
在绘制箭头之间,为了能够让绘出的箭头完全水平或者垂直,一定要在前面利用“对齐或分布”的“水平对齐”或者“垂直对齐”命令对图形进行过对齐。
如果前面没有对齐过,则可以在绘制之间将相应图形“水平对齐”或“垂直对齐”。
下面进入添加连接箭头的操作。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→直箭头连接符”。
2. 接着在两个需要添加连接符的图形之间拖动鼠标,当鼠标移动到图形对象上时,图形会显示蓝色的连接点,这些点表示可以附加连接符。
将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起。
3. 用同样的方法为其它图形间添加直箭头连接符。
在这个过程中,如果需要对某个图形进行移动,可选中图形后用方向键移动,如果要微移,则按住Ctrl的同时,使用方向键。
添加折线连接符和说明性文字 接下来我们要添加三个折线(肘形)连接符。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→肘形箭头连接符”。
2. 先在“与指导教师讨论”图形左侧的连接点点一下,接着向左侧拖动鼠标,然后向上再往右,在“毕业论文选题”图形左侧的连接点上点一下即可。
完成后可以看到连接线上有一个黄色的小点,利用鼠标拖动这个小点可以调整肘形线的幅度。
3. 接下来,在这个小黄点处画一个矩形框,在其中添加文字“未通过”,同时设置该矩形框的线条颜色为“无线条颜色”,即不显示边框。
4. 设置完成后效果如下图。
用word怎么做流程图?
1. 打开word文档,把光标放到要插入流程图的地方,点击上方工具栏中的“插入”,在下方就会出现一行插入的工具,在其中找到并点击“形状”,最后选中下拉框最下面的“新建绘图画布”。
2. 文档中光标的地方就会出现一个双线画布框。
这就是绘图画布。
只有在绘图画布中建立的流程图,才可以使用流程图的连接符。
3. 选中绘图画布,点击上方工具栏中的“形状”,在下拉框里的流程图一栏中选择合适的流程图。
4. 选中一个流程图时,光标就会变成十字形,然后按住鼠标左键,就可以在画布中画出图形了。
5. 首先选择流程图的连接符。
选中画布,在word的左上角就会出现常用的连接符。
如果没有找到连接符,可以点击插入——形状,在“线条”中选择合适的连接符。
6. 点击选中的连接符,鼠标就会变成十字形,移动到流程图上,流程图的四边中点就会出现四个黑色的连接点,把鼠标放到其中一个连接点上并按下鼠标左键,记住,不要马上松开。
7. 把鼠标放到其中一个连接点上并按下鼠标左键,记住,不要马上松开,拖动鼠标到要连接的流程图上,这个流程图也马上出现四个连接点,我们把鼠标拖动到其中一个连接点上,松开鼠标,就可以完成两个流程图的连接。
8. 选中连接符,可以在上方工具栏中设计连接符的粗细颜色形状等等。
