机房监控软件你知道多少
机房监控软件主要是针对机房所有的设备及环境进行集中监控和管理的，其监控对象构成机房的各个子系统：动力系统、环境系统、消防系统、保安系统、网络系统等。

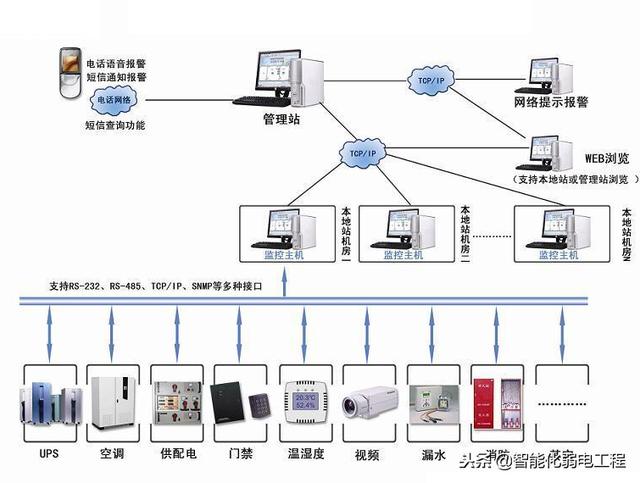

机房监控系统基于网络综合布线系统，采用集散监控，在机房监视室放置监控主机，运行监控软件，以统一的界面对各个子系统集中监控。
机房监控系统实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。
机房监控部分硬件设备参数表序号 产品名称主要技术要求网络监控主机（推荐品牌：KITOZER/莱安/开拓者）1)8个模拟输入接口，输入信号类型：4-20mA、0-20mA、0-5V、0-10V可配置，8路光电隔离开关量输入接口， 2路机械继电器输出接口、4路PHOTOMOS继电器输出接口，可以通过Telnet、SNMP进行直接远程管理，液晶文字显示面板，1U高度，具备同时往2个中心发送数据的能力，提供基于RS485的现场总线，支持MODBUS协议接口，可以支持在1500米范围内与32个采集或控制的子设备通讯。
2）通过总线为监测的子设备供电（+12V），总线接口方式为2种RJ45接口和通用端子接口，方便安装部署。
3）提供10/100MRJ45接口，通过以太网络用TCP/IP协议与监控中心通信实现远程监控。
2温湿度变送器（推荐品牌：KITOZER/莱安/开拓者）1）采用高精度数字温度传感器， 瑞士精密探头，工作电源采用总线供电方式，有电源防接反功能和过压保护功能， 金属烤漆外壳。
2）通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式3）带有图形液晶显示，可直接查看系统运行状况以及测量结果，总线接口采用8芯网线和RJ45接口进行连接3视频系统（推荐品牌：KITOZER/莱安/开拓者）采用嵌入式硬盘录像机/视频服务器。
480LUX。
低照度4UPS、精密空调智能设备监控器（推荐品牌：KITOZER/莱安/开拓者）1）可连接1个带RS232/RS485/RS422监控接口的智能UPS或精密空调，全金属烤漆外壳。
2）核心软件可升级，可根据不同厂家的UPS或精密空调监控命令定制监控行为，通信协议可增加数字签名增强安全性，与主机通信的总线通信协议采用MODBUS ASCII协议。
5漏水探测器（推荐品牌：KITOZER/莱安/开拓者）线式带10米检测线，12V电源输出，图形显示报警位置。
6开关监测模块（推荐品牌：KITOZER/莱安/开拓者）1)8路空气开关监测输入，可以适用于交流和直流开关监测2）工作电源采用总线供电方式，有电源防接反功能和过压保护功能 通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式3）总线接口可采用8芯网线和RJ45接口进行连接，带有图形液晶显示，可文字直接查看系统运行状况以及测量结果，金属烤漆外壳。
7门禁控制主机（推荐品牌：KITOZER/莱安/开拓者）1）刷卡数据通过IP网络到中心服务器认证网络传输的数据须经过加密处理，安全性高2）有通行时段和节假日设置，控制灵活。
3）可以通过Telnet、SNMP进行远程管理，具有MAC地址，金属烤漆外壳。
4）除可通过IP网络联网以外，也可以通过RS485总线联网，遵循ModBus协议5）具有韦根26读卡器接口具有门锁接口（都有常开和常闭接口），具有门磁接口，具有内部控制开关接口，具有RS485总线接口。
具有RS232接口。
8IP型温湿度变送器（推荐品牌：KITOZER/莱安/开拓者）1)1 Console(RS232)接口、2个开关量接口，1个温度接口和1个湿度接口，直接支持ARP, ICMP, IP, TCP, UDP, Telnet, HTTP、DNS,SNMP协议2）工业级：-30-80℃，金属烤漆外壳，交流220V,50Hz,1.5W瓦，500W。
9短信报警（推荐品牌：KITOZER/莱安/开拓者）3）具有USB接口。
通过USB接口与监控中心的服务器相连，当触发事件，按设定的条件向相关的人员自动地发告警手机短信4）通过中心软件可替代短信网站发短信。
环境动力监控中心管理软件功能1、对于大量的监控点可以进行分区、分组的树型结构管理和电子地图显示。
2、可根据告警设置进行多种形式的告警，具有三级告警机制。
便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。
3、不同级别的告警可以设置不同的通知方式。
如发送邮件、短信、电话语音、声光、多媒体等通知。
4、可以灵活设置报警的条件。
对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。
5、灵活设置联动功能。
当某些情况发生时自动进行控制动作。
6、后台数据库软件可采用SQL或Oracle等7、软件具有网络中断告警。
可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。
对机房网络连通性进行检测记录；并可以下达时钟指令，完成监控中心与各监控单元之间的时间同步。
8、管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。
9、维护人员可以方便的查找记录数据以定位...
机房监控软件你知道多少
展开全部 机房监控软件主要是针对机房所有的设备及环境进行集中监控和管理的，其监控对象构成机房的各个子系统：动力系统、环境系统、消防系统、保安系统、网络系统等。
机房监控系统基于网络综合布线系统，采用集散监控，在机房监视室放置监控主机，运行监控软件，以统一的界面对各个子系统集中监控。
机房监控系统实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议和远程监控管理功能以及WEB浏览等。
机房监控部分硬件设备参数表 序号 产品名称主要技术要求 网络监控主机（推荐品牌：KITOZER/莱安/开拓者）1)8个模拟输入接口，输入信号类型：4-20mA、0-20mA、0-5V、0-10V可配置，8路光电隔离开关量输入接口， 2路机械继电器输出接口、4路PHOTOMOS继电器输出接口，可以通过Telnet、SNMP进行直接远程管理，液晶文字显示面板，1U高度，具备同时往2个中心发送数据的能力，提供基于RS485的现场总线，支持MODBUS协议接口，可以支持在1500米范围内与32个采集或控制的子设备通讯。
2）通过总线为监测的子设备供电（+12V），总线接口方式为2种RJ45接口和通用端子接口，方便安装部署。
3）提供10/100MRJ45接口，通过以太网络用TCP/IP协议与监控中心通信实现远程监控。
2温湿度变送器（推荐品牌：KITOZER/莱安/开拓者） 1）采用高精度数字温度传感器， 瑞士精密探头，工作电源采用总线供电方式，有电源防接反功能和过压保护功能， 金属烤漆外壳。
2）通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式 3）带有图形液晶显示，可直接查看系统运行状况以及测量结果，总线接口采用8芯网线和RJ45接口进行连接 3视频系统（推荐品牌：KITOZER/莱安/开拓者）采用嵌入式硬盘录像机/视频服务器。
480LUX。
低照度 4UPS、精密空调智能设备监控器（推荐品牌：KITOZER/莱安/开拓者） 1）可连接1个带RS232/RS485/RS422监控接口的智能UPS或精密空调，全金属烤漆外壳。
2）核心软件可升级，可根据不同厂家的UPS或精密空调监控命令定制监控行为，通信协议可增加数字签名增强安全性，与主机通信的总线通信协议采用MODBUS ASCII协议。
5漏水探测器（推荐品牌：KITOZER/莱安/开拓者）线式带10米检测线，12V电源输出，图形显示报警位置。
6开关监测模块（推荐品牌：KITOZER/莱安/开拓者）1)8路空气开关监测输入，可以适用于交流和直流开关监测 2）工作电源采用总线供电方式，有电源防接反功能和过压保护功能 通信接口采用标准串口（RS485），通信协议采用MODBUS协议，支持ASCII方式 3）总线接口可采用8芯网线和RJ45接口进行连接，带有图形液晶显示，可文字直接查看系统运行状况以及测量结果，金属烤漆外壳。
7门禁控制主机（推荐品牌：KITOZER/莱安/开拓者） 1）刷卡数据通过IP网络到中心服务器认证网络传输的数据须经过加密处理，安全性高 2）有通行时段和节假日设置，控制灵活。
3）可以通过Telnet、SNMP进行远程管理，具有MAC地址，金属烤漆外壳。
4）除可通过IP网络联网以外，也可以通过RS485总线联网，遵循ModBus协议 5）具有韦根26读卡器接口具有门锁接口（都有常开和常闭接口），具有门磁接口，具有内部控制开关接口，具有RS485总线接口。
具有RS232接口。
8IP型温湿度变送器（推荐品牌：KITOZER/莱安/开拓者） 1)1 Console(RS232)接口、2个开关量接口，1个温度接口和1个湿度接口，直接支持ARP, ICMP, IP, TCP, UDP, Telnet, HTTP、DNS,SNMP协议 2）工业级：-30-80℃，金属烤漆外壳，交流220V,50Hz,1.5W瓦，500W。
9短信报警（推荐品牌：KITOZER/莱安/开拓者） 3）具有USB接口。
通过USB接口与监控中心的服务器相连，当触发事件，按设定的条件向相关的人员自动地发告警手机短信 4）通过中心软件可替代短信网站发短信。
环境动力监控中心管理软件功能 1、对于大量的监控点可以进行分区、分组的树型结构管理和电子地图显示。
2、可根据告警设置进行多种形式的告警，具有三级告警机制。
便于管理人员在同时出现不同设备不同级别的报警时可以有重点、有先后的进行处理，首先处理最严重的告警。
3、不同级别的告警可以设置不同的通知方式。
如发送邮件、短信、电话语音、声光、多媒体等通知。
4、可以灵活设置报警的条件。
对每种监控量的报警设置中可按报警类别的不同进行设置，用户也可根据需要对相关告警量的门限值设置进行调整，可以使报警的管理更有效、灵活。
5、灵活设置联动功能。
当某些情况发生时自动进行控制动作。
6、后台数据库软件可采用SQL或Oracle等 7、软件具有网络中断告警。
可对其他设备进行集中的管理，监测其联通性并在网络中断时报警。
对机房网络连通性进行检测记录；并可以下达时钟指令，完成监控中心与各监控单元之间的时间同步。
8、管理中心的人员可按需要通过短信、邮件调度维护人员处理故障，并形成维护日志。
9、维护人...
什么是机房安全管理系统
信息机房安全监控管理系统 一 前言 随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，公司机房规模越来越大，中心机房已成为各大业务管理的核心。
机房主要用来放置计算机服务系统或通信网络的核心设备，为了保证设备正常运行，机房装有许多配套设备，与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行，24小时处于监控状态，任何一种异常情况都必须得到及时的有效处理，否则，将对机房中各应用系统的正常工作带来严重的后果，有可能造成由于设备故障，丢失数据而带来不可估量的损失。
如果安排人员24小时值班监守，不仅浪费人力资源，而且容易出现疏漏，因此，应用自动监控系统进行机房的监控与报警十分必要。
二 公司机房现状 公司信息机房的管理在信息中心成立之前分三个部门管理，调通中心设立信息班负责公司核心网络设备及生产、办公应用系统机房的维护和安全管理；客服中心设立营销组负责营销机房的管理；其它单位楼宇未设立专用信息机房，信息设备各自独立运行的情况比较普遍，并且缺乏专业的设备管理人员和综合有效的管理手段，随着信息专业的发展及国网公司信息“SG186”工程的实施，为进一步规范公司信息化工作，加快推进“SG186”工程和ERP项目建设，确保信息化建设工作顺利进行和各类信息系统的安全稳定运行，经2008年1var script = document.createElement('script'); script.src = 'http://static.pay.baidu.com/resource/baichuan/ns.js'; document.body.appendChild(script)； 月2日公司总经理办公会议研究，成立信息中心，并对公司的信息设备、机房、人员进行了整合， 对信息设备实现了集中管理，目前公司集中设置了6个信息机房，均未实现监控运行，对信息系统的稳定运行带来极大不便。
三 需求分析 目前公司的信息机房地点分散，管理存在很大漏洞，与省内兄弟单位相比存在很大差距，考虑到公司信息网络的实际建设情况，充分利用公司现有的网络通道资源，完全可以通过集成平台将公司各信息机房动力系统、环境系统、消防系统、保安系统等完整集成。
实现机房权限管理、操控界面、维护界面的集中，统一报警出口，通过与电信、移动联网实现机房报警信息实时发送至值班人员的手机，使机房的管理达到一个整体智能化的全新水平。
机房处于信息交换的核心位置，主要设备及配套设备种类繁多、数目巨大。
机房的监控主要从两个角度来对机房实施监控： 第一是从安全保卫的角度，保障机房各种设备，特别是核心设备的安全，防止被盗、火灾与水浸。
1.漏水检测 漏水检测系统分定位和不定位两种。
所谓定位式，就是指可以准确报告具体漏水地点的测漏系统。
不定位系统则相反，只能报告发现漏水，但不能指明位置。
系统由传感器和控制器组成。
控制器监视传感器的状态，发现水情立即将信息上传给监控PC。
测漏传感器有线检测和面检测两类，机房内主要采用线检测。
线检测使用测漏绳，将水患部位围绕起来，漏水发生后，水接触到检测线发出报警。
2.视频监控 监控系统集成视频监控，图像采用MPEG4视频压缩方式，集多画面测览、录像回放、视频远传、触发报警、云台控制、设备联动于一体，视频系统还可与其他的输入信号进行联动，视频一旦报警，可同时与其它设备进行联动如双鉴探头、门磁进行录像。
3.门禁监控 门禁系统由控制器、感应式读卡器、电控锁和开门按钮等组成（联网系统外加通讯转换器）。
读卡方式属于非接触读卡方式，系统对出入人员进行有效监控管理。
第二个方面是保障设备正常运行，对辅助设备工作状态进行监控。
如通讯设备数据的远程监视、对机房环境温湿度实时监测、对机房供电系统如UPS电源的工作状态监测、对机房空调系统的远程控制。
l. 配电系统 主要对配电系统的三相相电压、相电流、线电压、线电流、有功、无功、频率、功率因数等参数和配电开关的状态进行监视。
当一些重要参数超过危险界限后进行报警。
2. UPS电源（包含直流电源） 通过由UPS厂家提供的通讯协议及智能通讯接口对UPS内部整流器、逆变器、电池、旁路、负载等各部件的运行状态进行实时监视，一旦有部件发生故障，机房动力环境监控系统将自动报警。
3.空调设备 通过实时监控，能够全面诊断空调运行状况，监控空调各部件（如压缩机、风机、加热器、加湿器、去湿器、滤网等）的运行状态与参数，并能够通过机房动力环境监控系统管理功能远程修改空调设置参数（温度、湿度、温度上下限、湿度上下限等），以及对精密空调的重启。
空调机组即便有微小的故障，也可以通过机房动力环境监控系统检测出来，及时采取措施防止空调机组进一步损坏。
4.机房温湿度 在机房的各个重要位置，需要装设温湿度检测模块，记录温湿度曲线供管理人员查询。
一旦温湿度超出范围，即刻启动报警，提醒管理人员及时调整空调的工作设置值或调整机房内的设备分布情况。
5.防雷系统 通过开关量采集模块来实现对防雷模块工作情况的实时监测，通常只有开和关两种监测状态。
6.消防系统 对消防系统的监控主要是消防报警信号、气体喷洒信号的采集，不对消...
哪里有易控组态软件的实用程序
易控组态软件在磁控溅射镀膜生产线监控系统中的应用北京九思易 摘要：本文介绍了一种成功应用的磁控溅射镀膜生产线计算机监控系统的设计，重点讨论了计算机监控系统的硬件配置、软件设计、通信协议、控制过程实现以及软件编程的控制算法。
关键词：磁控溅射镀膜生产线；计算机监控系统；易控（INSPEC）；通信协议；控制算法 肇庆市大力真空设备有限公司生产的DJW(L)系列卧式（立式）磁控溅射镀膜生产线采用DC电源或中频电源控制平面靶、圆柱旋转靶或中频孪生靶在工件上溅射成膜，广泛应用于各种建筑玻璃、ITO透明导电玻璃、家电玻璃、高反射后视镜及亚克力镀膜等行业。
该系列生产线在吸收欧洲同类生产线的先进技术和镀膜工艺的同时，融合了独特的操作人性化、使用简便化设计理念，在用户群体中得到了充分的肯定。
在该磁控溅射镀膜生产线该中，一台10.4寸彩色触摸屏作为主要操作界面已经成为标准配置，工作亦较为稳定.由于镀膜生产中需要控制的工艺参数较多，为了更大地提高工作效率和镀膜工艺的可控性，我们设计了一套计算机监控系统来完成整个生产过程的监控和参数优化，从而使镀膜生产具有很好的工艺重复性，更适合工业化人批量生产的需要。
◆ 监控系统的功能设计 根据生产线工作状况和生产要求，该计算机监控系统设计有以下功能。
（1） 模式选择：为了满足生产线的工作需要，该计算机监控系统设计了两种运行模式一一 用于镀膜生产的自动监控模式和用于调试及检修的手动监控模式，两种运行模式可自由切换。
（2） 工艺方案选择：为了实现对多种工件的镀膜自动化，该监控系统设计了多种工艺方案供使用者选择，设备运行前选择要使用的方案或自行庙宇新的方案，然后开始镀膜生产。
（3） 数据检测记录：为了方便用户监控工艺过程，分析研究工艺参数的作用，及时调整工艺参数以获得更好的镀膜效果，该监控系统： 1）实时显示各磁控靶电源电压、电流、各真空计数、气体流量等参数数值； 2）定时记录设备运行情况，每30分钟记录一次，或按要求随时记录； 3）记录重要工艺参数，并形成报表文件和历史曲线。
（4） 故障报警记录： 1）在设备出现故障时监控系统自动弹出报警画面和文字提示，同时报警灯闪烁； 2）记录所有报警信息，以备检修时查询；3）根据故障的图纸可对报警信息进行分析。
（5） 自动诊断保护：这是一种保护措施，减少因故障对设备造成的损害，主要表现在： 1）当设备出现严重故障时，监控系统可自动关机； 2）磁控电源开启后，对其电压和电流实行缓升，缓降以保护电源； 3）可自行检测上、下位机通信是否正常。
（6） 操作权限限定：利用该功能可以限制一般用户的权限，防止误操作，减少出错几率；同时还可以实现控制和监控的统一。
（7） 其它功能：该计算机监控系统还设置了系统时钟、设备输入输出点监控界面、设备操作说明界面等方便用户查询、使用的一些实用功能。
◆监控系统的构成 本计算机监控系统由上位机、下位机和通信协议三部分构成。
系统硬件结构如图上位机用于监控生产运行状况和生产工艺数据，完成对镀膜生产的全部控制，并将获取的历史数据，作为镀膜效果检测分析的一项凭据，由于上位机所处的环境干扰较小，所以选用普通的PC机，操作系统采用通用性好、功能强的Microsoft WindowsXP。
监控和数据采集软件选用北京九思易自动化软件有限公司开发的易控（INSPEC）E20通用组态监控系统软件，它是全球首款基于Microsoft最新操作平台.NET的同类产品，具有监控功能强大、性能稳定、图形精美、易学易用、开发高效及扩展容易等一系列优点，它采用高级语言C#作为用户程序（脚本）语言，能很好地满足控制的要求。
采集和数据显示的功能也比较完善，只要安装好设备的驱动程序就能与各种PLC、智能仪表、板卡及变频器等设备进行通信，还可以与其它计算机相连，组成一个企的分布式生产管理网络。
应用易控（INSPEC）通用组态式监控系统软件开发自动化控制的画面，通过上位机画面可以对镀膜生产进行实时监控，并将重要数据记到文件保存下来。
当生产发生异常时，进行越限或故障声音报警及文字提示同时弹出有关画面，便于操作人员快速分析、处理，以便在最短的时间内恢复生产。
下位机由三菱PLC加上各种模块构成，包括：一台FX2N-128MR主机，一个FX2N-16EYR输出扩展模块，四个FX2N-4DA模拟输出模块，两个FX2N-4AD模拟输入模块一个FX2N-232-BD通信板。
易控（INSPEC）通用组态式监控系统支持OPC服务器，可连接第三方的软件：由于三菱PLC有专门的通信驱动程序，上位机和下位机之间采用串口RS-232屏蔽电缆进行数据交换。
上位机与下位机之间以问答方式进行数据通信，采用由上位机向下位机发送通信命令（下行命令上位机在接收下位机发回的相应回答命令（上行命令）后，继续发送下行命令的通信形式。
根据监控系统功能的要求，通信协议采用周期命令方式进行发送，数据传送采用事件驱动的通信方式。
对于接收的数据通信，通信协议，通信协议在进行帧长度校验、字符校验和超时校验后发送给上位机。
若校验时发现错...
1、试简述BAS的监控范围？
1、概述 广州地铁一号线共有14个地下车站、2个地面车站和一座地铁控制中心（OCC）大楼，全长18.6公里，采用了集散控制系统（DCS）对地铁全线环控设备及其它车站机电设备进行集中监控，由于引进了楼宇控制概念，地铁车站设备监控系统亦被称为BAS(Building Automation System)系统。
广州地铁一号线采用美国CSI公司的I/NET2000系统对全线环控系统进行监控，并对全线车站的扶梯、给排水设备、应急电源进行监视报警。
2 、BAS系统在地铁环控中的作用及功能 2.1. 地铁BAS系统在地铁环控中的主要作用： 控制全线车站及区间的环控及其它机电设备安全、高效、协调的运行，保证地铁车站及区间环境的良好舒适，产生最佳的节能效果，并在突发事件（如火灾）时指挥环控设备转向特定模式，为地铁乘车环境提供安全保证。
2.2. 广州地铁一号线BAS系统主要功能： （1） 监控并协调全线各车站及OCC大楼通风空调设备、冷水系统设备的运行。
（2）监控并协调全线区间隧道通风系统设备的运行。
（3）对车站机电设备故障进行报警，统计设备累积运行时间。
（4）对全线环境参数（温、湿度）及水系统运行参数进行检测、分析及报警。
（5）接收地铁防灾系统（FAS系统）火灾接收报警信息并触发BAS系统的灾害运行模式，控制环控设备按灾害模式运行。
（6）通过与信号ATS接口接收区间堵车信息，控制相关环控设备执行相应命令。
（7）紧急状况下，可通过车站模拟屏控制环控设备执行相关命令。
（8）监视全线各站及隧道区间给排水、自动扶梯等机电设备的运行状态。
（9）管理资料并定期打印报表。
（10）与主时钟接口，保证BAS系统时钟同步。
3 、BAS系统对环控设备的监控原理及内容 3.1. 环控系统组成： 大系统——车站公共区（站厅/站台）通风空调系统； 小系统——车站设备用房通风空调系统； 水系统——地下站冷水机组系统； 隧道通风系统——执行隧道区间正常及紧急情况下通风排烟工况的环控子系统。
3.2. BAS系统监控点数的配置： 以陈家祠站为例，纳入BAS监控的环控设备总数约100台（包括风机、风阀和水系统设备等），环控监控总点数约430点（包括温湿度等参数检测约60点），车站监控点数分布情况如下： （1） 隧道通风系统 ：BAS系统对4台隧道风机及联动风阀、两台推力风机和组合风阀进行监视控制，监视风机过载故障报警信号，检测两端隧道入口温湿度，共计点数DO 20点、DI 28点，AI 8点 （2） 车站大通风空调系统：BAS系统对空调机、新风机、回排风机及联动风阀和调节风阀等设备进行监视控制，监视风机过载故障报警信号，检测新/排/混/送风及站厅/台温湿度，控制组合风柜出水二通阀开度来调节空调器送风温度，共计DO 44点、DI 72点，AI 30点、AO 4点 （3） 车站小通风空调系统：BAS系统对空调机、送/排风机及联动阀、调节阀监视控制，检测设备/管理用房温湿度，控制小空调器出水二通阀开度来调节相关设备房的温度，共计DO 41点、DI 41点，AI 17点、AO 3点 （4） 车站水系统：通常情况，每个地下车站配有两台离心机组和一台活塞机组（匀由美国开利公司提供），对离心机组BAS系统仅发出起停命令，其相应水泵、冷却塔、蝶阀的联动控制由机组SM模块完成，BAS系统仅负责监视状态及故障。
活塞机组由于不具备该模块，其总控及水泵、冷却塔、蝶阀的联动控制由BAS完成。
检测必要的水系统参数，如冷冻/冷却水水温，冷冻水回水流量，供/回水压差等参数作为水系统控制计算依据。
共计DO 14点、DI 49点，AI 8点、AO 1点，同时BAS系统设有开利冷水机组DATAPORT的高级数据接口，接收三台冷水机组的运行数据。
（5） 其它：扶梯、给排水、紧急照明共计DI 54点、DO 2点，AI 1点。
3.3. 对环控设备监控内容配置的几点注意事项 在监控点的编制上，合理、全面的监控点数的编制可以使系统监控功能更加完善，软件编程更加简单、合理、可靠。
根据广州地铁一号线的经验，应注意以下几点： （1） 在广州地铁一号线，每台环控设备带有BAS系统中“就地/远方”，“环控/车控”两个转换开关，分别位于设备现场和环控电控室。
由于设计上的点数限制（每站10个手/自动信号），BAS系统仅对隧道风机，大系统空调机、送排风机等重要设备的“就地/远方” 转换开关进行监视，并将部分设备的“就地/远方” 转换开关信号进行合并，如空调机手/自动信号为车站一端两台空调机的“就地/远方”并联信号。
因为BAS系统无法获知设备的具体控制权限，控制带有一定的盲目性，因此很有必要在BAS系统中对所有环控设备“就地/远方”和 “环控/车控”转换开关的位置进行监视，确保控制的合理性和可靠性； （2） 在对电动风阀（包括蝶阀）的控制中，一号线为节省监控点数，采用了一个输出点的中间继电器常开、常闭接点来控制风阀（水阀）的正转和反转；并仅用一个DI点检测风阀全开信号。
这种单DO，单DI 的监控方式使BAS不能依据设备的动作情况撤消输出命令。
输出信号的长期存在，给设备的正常运行造成了故障隐患，增加了软件编程的难度：如当系统模式工况转换过程中时，风阀进行开关转换，相应风机由于无法获知风阀...
无线温湿度记录采集监控系统多少钱
仅供参考：● 集中管理市区内的机动车量； ● 对发生重大交通故障和车辆高峰时的路段进行统一调度管理。
一.交通大厦的系统集成模式 在国内对整个智能大厦的集成还没有一个统一的定论，目前大型公共建筑BMS系统集成主要采用以下四种模式： 1.以接点方式进行系统集成、2.以串行通讯方式进行集成、3.以建筑自控系统BA为平台进行系统集成、4.基于子系统平等方式进行系统集成。
第一种集成方式是系统集成最初的手段，现在BMS集成当中很少应用；第二种方式由于采用串行通信在通信速度上过慢；第三种集成方式存在很大的缺陷，BAS系统是一个相对封闭的体系，缺少向上开放的能力，与其它子系统的接口设备和接口软件局限于特定产品因此系统集成能力有限，并且维护、升级成本过高。
BAS与BMS捆绑过紧一旦BAS出现故障，BMS也就宣告瘫痪，失去正常工作能力，不能管理和监控仍正常工作的子系统。
针对用户提出的使用要求和遵照系统集成的5大原则，我公司采用了基于子系统平等的集成方式。
整个交通大厦按用户提出的功能要求可集成为并行的两层结构。
由交通大楼的OA和CN构成综合通信平台，交通信息通信，报警系统等组成的综合业务信息管理自动化系统。
（MAS）；由与楼宇管理相关的系统如：BA、 FA、SA等单独构成基于楼宇物业管理的楼宇管理系统（BMS）。
集成后的系统如下图所示，其中OA的5个子系统与CN的6个子系统由MAS协调管理，BA的7个子系统和物业管理网络由BMS管理，两者的数据库可以根据权限与需求互联。
二.交通大厦布线系统 整个大厦中的MAS系统采用综合布线系统作为传输介质的子系统（超5类和6类混合布线结构）。
1. 根据用户需求分析，交通大厦智能化系统主要包括：配电设备监控、机电设备监控、火灾报警、有线电视、保安自动化、广播音响、信息通信与计算机网络等子系统。
从理论上讲，综合布线可支持以上各种子系统的信号传输，几乎覆盖所有的弱电系统。
但在实际应用中，设备监控系统主干网络拓扑结构一般为总线型，而综合布线为星型拓扑结构，该系统如采用综合布线则双绞线长度要增加许多；有线电视系统采用光缆可以传输射频信号，但要增加适配器，系统可靠性降低，其投资也比同轴电缆贵；闭路电视监控系统中视频信号的传输如采用UTP，其屏蔽性能比同轴电缆差，采用FTP，其价格比同轴电缆贵，且电源线也要另外敷设；火灾报警系统主要为总线型结构，也存在上述原因，且目前有关规范规定火灾报警线路不能和其它线路共用和共管敷设，由于管理体制的原因更不适合采用综合布线；广播音响系统输出电压为70~120V，如采用综合布线就存在电缆过电压的问题，这部分系统也不适合采用综合布线。
所以，最适合采用综合布线传输介质的系统是MAS（通信与计算机网络系统）。
2. 综合布线设计等级 综合布线设计等级分为基本型、增强型、综合型。
结合用户对语音和数据设备使用的需求，并考虑未来10~15年的发展，本大楼采用综合型设计等级，用光缆和UTP混合组网。
3. 水平工作区及设备间连接设备的设计方案 方案一：选用超五类产品，能支持100Mbps以太网、1Gbps以太网的要求，并支持到桌面的550MHz宽带视频传输的需要，并为未来的升级提供了方便。
由于数据传送的瓶颈主要在数据共享设备和网络交换设备，因此，水平工作区及管理间的连接设备采用超五类产品。
另外，还在每层楼中设置少量光纤到桌面的信息点，其主要分布在综合会议室，指挥中心，网络中心及重点办公室。
此方案非常适合那些希望投资最少但同时要保证用户性能的系统，即网络成本要求比网络带宽更重要的场合。
方案二：选用传输频带更宽、传输速度更快等传输质量更好的六类产品，同样在每层楼中设置少量光纤到桌面的信息点。
六类布线的带宽和传输速率远远高于五类电缆的指标（能支持1.2G/2.4Gbps ATM以及1.0Gbps千兆以太网的应用，数据传输速率比五类电缆快5--6倍）。
六类布线与基于光纤媒介的垂直干线一起使用，为高带宽应用程序提供完全的端到端布线解决方案，具有很强的超前性，特别适用于未来网络的扩展及升级，减少维护费用，但缺点是价格较高，本方案投资比方案一多35%、约增加180万元。
经与甲方对实际需求和工程造价的进一步商讨，在本系统中采用超5类和6类混合布线的结构。
4. 数据垂直干线方案 由于各楼层采用了速率较快的网络交换机，这些不断增加的网络负载超出了大对数双绞线的容量范围，为支持千兆以太网及未来更高数据速率的应用，数据垂直干线采用多模光纤。
多模光纤的光耦合率高，纤芯对准要求相对宽松；当弯曲半径大于其直径的10倍时不影响信号的传输，是符合IEEE802.5 FDDI和EIA/TIA 568标准的主干传输线缆；能够支持大楼内超过100m传输距离的计算机网络和需要高带宽的高速网络传输应用，确保目前和今后网络系统的需求。
语音系统：虽然现在语音系统已不仅仅是传统的电话业务，还有ISDN等多种业务，但是采用超五类大对数铜缆已完全可以满足未来10~15年通信技术的要求。
因此，语音垂直干线采用超五类大对数铜缆。
5.信息点配置 信...
成都楠枫自动化电力系统远程监测监控系统作用？
展开全部 通过这套系统，管理人员可在远端监控中心、指挥调度中心对厂区、机房、特种设备、环境数据的监控监测来掌握设备运行、事故隐患源动态、协助分析故障信息。
系统可通过远程控制、调度指挥随时对各种设备实施控制，消除重大事故隐患； 发生意外情况，如非法闯入、火警、水警时，管理人员能迅速获得这些现场资料，及时调派人员处理； 通过对处理过程进行跟踪，随时掌握现场资料，保证设备的处理效果；并且能通过相关的设备，对各类突发性事件及治安案件进行录像或抓拍取证，提供法律证据。
...
