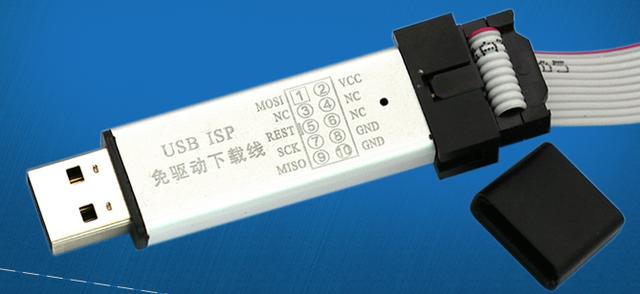

ALTERA FPGA 怎样向FLASh中烧程序?
如果只是仿真的话,可以使用modelsim;如果要对程序进行编译、综合、烧写且调试的话,可以使用altera公司的quartus ii和xilinx公司的ise软件。
这几种软件我都用过,网上都可以下到相关的安装软件。
verilog hdl是一种硬件描述语言,跟C语言有点像,比较容易上手。
希望能帮到你。
什么是EDA软件
展开全部 EDA不是软件,是一种技术^^^^EDA技术的概念EDA技术是在电子CAD技术基础上发展起来的计算机软件系统,是指以计算机为工作平台,融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果,进行电子产品的自动设计。
利用EDA工具,电子设计师可以从概念、算法、协议等开始设计电子系统,大量工作可以通过计算机完成,并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。
包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA的应用。
目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。
例如在飞机制造过程中,从设计、性能测试及特性分析直到飞行模拟,都可能涉及到EDA技术。
本文所指的EDA技术,主要针对电子电路设计、PCB设计和IC设计。
EDA设计可分为系统级、电路级和物理实现级。
2 EDA常用软件EDA工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:multiSIM7(原EWB的最新版本)、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。
这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同进还可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。
(下面是关于EDA的软件介绍,有兴趣的话,旧看看吧^^^)下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
2.1 电子电路设计与仿真工具我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。
但是有的时候,我们会发现做出来的东西有很多的问题,事先并没有想到,这样一来就浪费了我们的很多时间和物资。
而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。
有没有能够不动用电烙铁试验板就能知道结果的方法呢?结论是有,这就是电路设计与仿真技术。
说到电子电路设计与仿真工具这项技术,就不能不提到美国,不能不提到他们的飞机设计为什么有很高的效率。
以前我国定型一个中型飞机的设计,从草案到详细设计到风洞试验再到最后出图到实际投产,整个周期大概要10年。
而美国是1年。
为什么会有这样大的差距呢?因为美国在设计时大部分采用的是虚拟仿真技术,把多年积累的各项风洞实验参数都输入电脑,然后通过电脑编程编写出一个虚拟环境的软件,并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。
这样一来,只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验,哪里不合理有问题就改动那里,直至最佳效果,效率自然高了,最后只要再在实际环境中测试几次找找不足就可以定型了,从他们的波音747到F16都是采用的这种方法。
空气动力学方面的数据由资深专家提供,软件开发商是IBM,飞行器设计工程师只需利用仿真软件在计算机平台上进行各种仿真调试工作即可。
同样,他们其他的很多东西都是采用了这样类似的方法,从大到小,从复杂到简单,甚至包括设计家具和作曲,只是具体软件内容不同。
其实,他们发明第一代计算机时就是这个目的(当初是为了高效率设计大炮和相关炮弹以及其他计算量大的设计)。
电子电路设计与仿真工具包括SPICE/PSPICE;multiSIM7;Matlab;SystemView;MMICAD LiveWire、Edison、Tina Pro Bright Spark等。
下面简单介绍前三个软件。
①SPICE(Simulation Program with Integrated Circuit Emphasis):是由美国加州大学推出的电路分析仿真软件,是20世纪80年代世界上应用最广的电路设计软件,1998年被定为美国国家标准。
1984年,美国MicroSim公司推出了基于SPICE的微机版PSPICE(Personal-SPICE)。
现在用得较多的是PSPICE6.2,可以说在同类产品中,它是功能最为强大的模拟和数字电路混合仿真EDA软件,在国内普遍使用。
最新推出了PSPICE9.1版本。
它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。
无论对哪种器件哪些电路进行仿真,都可以得到精确的仿真结果,并可以自行建立元器件及元器件库。
②multiSIM(EWB的最新版本)软件:是Interactive Image Technologies Ltd在20世纪末推出的电路仿真软件。
其最新版本为multiSIM7,目前普遍使用的是multiSIM2001,相对于其它EDA软件,它具有更加形象直观的人机交互界面,特别是其仪器仪表库中的各仪器仪表与操作真实实验中的实际仪器仪表完全没有两样,但它对模数电路的混合仿真功能却毫不逊色,几乎能够100%地仿真出真实电路的结果,并且它在仪器仪表库中还提供了万用表、信号发生器、瓦特表、双踪示波器(对于multiSIM7还具有四踪示波器)、波特仪(相当实际中的扫频仪)、字信号发生器、逻辑分析仪、逻辑转换仪、失真度分析仪、频谱分析仪、网络分析仪和电压表及电流表等仪器仪...
你好,你说EMP开头的cpld是 Altera公司的,可是我怎么在那公司网站...
首先,你的器件没搜对,是:EPM7512AE208 ,EPM7512 是MAX 7000 CPLD 系列,512个宏单元,AE是指器件是3.3V的,你的器件上还应该有QC什么的表示封装的信息。
仔细核对下芯片的名字吧。
以下是MAX 7000 CPLD 系列的介绍:http://www.altera.com.cn/products/devices/max7k/overview/m7k-overview.html
用通俗的词来形容一下fpga是什么
FPGA可以看成是一块空白的芯片,可以通过Xilinx ISE或Altera Quartus等工具软件,对这块空白的芯片进行烧写。
根据烧写进FPGA的内容不同,这块FPGA可能会有不同的功能,可能是一个加法器,也可能是一个复杂的微处理器。
烧写的内容是用户通过Verilog HDL,VHDL等硬件描述语言定义的。
关于FPGA的有关介绍?
FPGA 是英文Field Programmable Gate Array 的缩写,即现场可编程门阵列,它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。
它是作为专用集成电路(ASIC) 领域中的一种半定制电路而出现的,既解决了定制电路的不足,又克服了原有可编程器件门电路数有限的缺点。
它是当今数字系统设计的主要硬件平台,其主要特点就是完全由用户通过软件进行配置和编程,从而完成某种特定的功能,且可以反复擦写。
在修改和升级时,不需额外地改变PCB 电路板,只是在计算机上修改和更新程序,使硬件设计工作成为软件开发工作,缩短了系统设计的周期,提高了实现的灵活性并降低了成本,因此获得了广大硬件工程师的青睐。
1984 年,在硅谷工作的Bernie Vonderschmitt、Ross Freeman 和 Jim Barnett 共同构建了一个设想,他们梦想创立一家不同于一般的公司。
他们希望创建一家在整个新领域内开发和推出先进技术的公司。
并且,他们还希望以这种方式领导它:在这里工作的人们热爱他们的工作、享受工作的乐趣,并对他们所从事的工作着迷。
创造性地推出了“无晶圆半导体”公司的概念。
2009 年2 月18 日,Ross Freeman 因他的这项发明——现场可编程门阵列 (FPGA) 而荣登2009 美国发明家名人堂。
Freeman 先生的发明是一块全部由“开放式门”组成的计算机芯片,其专利号为 4,870,302。
采用这种芯片,工程师可以根据需要进行编程,添加新的功能,满足不断发展的标准或规范要求,并可在设计的最后阶段进行修改。
对PROM、EPROM、E2PROM 熟悉的人都知道这些可编程器件的可编程原理是通过加高压或紫外线导致三极管或MOS 管内部的载流子密度发生变化,实现所谓的可编程,但是这些器件或只能实现单次可编程或编程状态难以稳定。
FPGA 则不同,它采用了逻辑单元阵列LCA(Logic Cell Array) 这样一个新概念,内部包括可配置逻辑模块CLB(Configurable Logic Block)、输出输入模块IOB(Input Output Block) 和内部连线(Interconnect)三个部分。
FPGA 的可编程实际上是改变了CLB 和IOB 的触发器状态,这样,可以实现多次重复的编程由于FPGA 需要被反复烧写,它实现组合逻辑的基本结构不可能像ASIC 那样通过固定的与非门来完成,而只能采用一种易于反复配置的结构。
查找表可以很好地满足这一要求,目前主流FPGA 都采用了基于SRAM 工艺的查找表结构,也有一些军品和宇航级FPGA 采用Flash 或者熔丝与反熔丝工艺的查找表结构。
通过烧写文件改变查找表内容的方法来实现对FPGA 的重复配置。
根据数字电路的基本知识可以知道,对于一个n 输入的逻辑运算,不管是与或非运算还是异或运算等等,最多只可能存在2n 种结果。
所以如果事先将相应的结果存放于一个存贮单元,就相当于实现了与非门电路的功能。
FPGA 的原理也是如此,它通过烧写文件去配置查找表的内容,从而在相同的电路情况下实现了不同的逻辑功能。
查找表(Look-Up-Table) 简称为LUT,LUT 本质上就是一个RAM。
目前FPGA 中多使用4 输入的LUT,所以每一个LUT 可以看成一个有4 位地址线的 的RAM。
当用户通过原理图或HDL 语言描述了一个逻辑电路以后,PLD/FPGA 开发软件会自动计算逻辑电路的所有可能结果,并把真值表( 即结果) 事先写入RAM,这样,每输入一个信号进行逻辑运算就等于输入一个地址进行查表,找出地址对应的内容,然后输出即可。
从表中可以看到,LUT 具有和逻辑电路相同的功能。
实际上,LUT 具有更快的执行速度和更大的规模。
由于基于LUT 的FPGA 具有很高的集成度,其器件密度从数万门到数千万门不等,可以完成极其复杂的时序与逻辑组合逻辑电路功能,所以适用于高速、高密度的高端数字逻辑电路设计领域。
其组成部分主要有可编程输入/ 输出单元、基本可编程逻辑单元、内嵌SRAM、丰富的布线资源、底层嵌入功能单元、内嵌专用单元等,主要设计和生产厂家有赛灵思、Altera、Lattice、Actel、Atmel 和QuickLogic 等公司,其中最大的是美国赛灵思公司,占有可编程市场50% 以上的市场份额,比其他所有竞争对手市场份额的总和还多。
FPGA 是由存放在片内RAM 中的程序来设置其工作状态的,因此,工作时需要对片内的RAM 进行编程。
用户可以根据不同的配置模式,采用不同的编程方式。
加电时,FPGA 芯片将EPROM 中数据读入片内编程RAM 中,配置完成后,FPGA 进入工作状态。
掉电后,FPGA 恢复成白片,内部逻辑关系消失,因此,FPGA 能够反复使用。
FPGA 的编程无须专用的FPGA 编程器,只须用通用的EPROM、PROM 编程器即可。
这样,同一片FPGA,不同的编程数据,可以产生不同的电路功能。
因此,FPGA 的使用非常灵活。
如前所述,FPGA 是由存放在片内的RAM 来设置其工作状态的,因此工作时需要对片内RAM 进行编程。
用户可根据不同的配置模式,采用不同的编程方式。
Xilinx FPGA 的常用配置模式有5 类:主串模式、从串模式、elect MAP 模式、Desktop 配置和直接SPI 配置。
目前,FPGA 市场占有率最高的两大公司赛灵思公司和Altera 生产的FPGA 都是基于SRAM ...
请详述NC系统中物资有哪几类及意思每一类代表什么
EDA常用软件 EDA工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:multiSIM7(原EWB的最新版本)、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。
这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同进还可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。
(下面是关于EDA的软件介绍,有兴趣的话,旧看看吧^^^) 下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
2.1 电子电路设计与仿真工具 我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。
但是有的时候,我们会发现做出来的东西有很多的问题,事先并没有想到,这样一来就浪费了我们的很多时间和物资。
而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。
有没有能够不动用电烙铁试验板就能知道结果的方法呢?结论是有,这就是电路设计与仿真技术。
说到电子电路设计与仿真工具这项技术,就不能不提到美国,不能不提到他们的飞机设计为什么有很高的效率...EDA常用软件 EDA工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:multiSIM7(原EWB的最新版本)、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。
这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同进还可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。
(下面是关于EDA的软件介绍,有兴趣的话,旧看看吧^^^) 下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
2.1 电子电路设计与仿真工具 我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。
但是有的时候,我们会发现做出来的东西有很多的问题,事先并没有想到,这样一来就浪费了我们的很多时间和物资。
而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。
有没有能够不动用电烙铁试验板就能知道结果的方法呢?结论是有,这就是电路设计与仿真技术。
说到电子电路设计与仿真工具这项技术,就不能不提到美国,不能不提到他们的飞机设计为什么有很高的效率。
以前我国定型一个中型飞机的设计,从草案到详细设计到风洞试验再到最后出图到实际投产,整个周期大概要10年。
而美国是1年。
为什么会有这样大的差距呢?因为美国在设计时大部分采用的是虚拟仿真技术,把多年积累的各项风洞实验参数都输入电脑,然后通过电脑编程编写出一个虚拟环境的软件,并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。
这样一来,只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验,哪里不合理有问题就改动那里,直至最佳效果,效率自然高了,最后只要再在实际环境中测试几次找找不足就可以定型了,从他们的波音747到F16都是采用的这种方法。
空气动力学方面的数据由资深专家提供,软件开发商是IBM,飞行器设计工程师只需利用仿真软件在计算机平台上进行各种仿真调试工作即可。
同样,他们其他的很多东西都是采用了这样类似的方法,从大到小,从复杂到简单,甚至包括设计家具和作曲,只是具体软件内容不同。
其实,他们发明第一代计算机时就是这个目的(当初是为了高效率设计大炮和相关炮弹以及其他计算量大的设计)。
电子电路设计与仿真工具包括SPICE/PSPICE;multiSIM7;Matlab;SystemView;MMICAD LiveWire、Edison、Tina Pro Bright Spark等。
下面简单介绍前三个软件。
①SPICE(Simulation Program with Integrated Circuit Emphasis):是由美国加州大学推出的电路分析仿真软件,是20世纪80年代世界上应用最广的电路设计软件,1998年被定为美国国家标准。
1984年,美国MicroSim公司推出了基于SPICE的微机版PSPICE(Personal-SPICE)。
现在用得较多的是PSPICE6.2,可以说在同类产品中,它是功能最为强大的模拟和数字电路混合仿真EDA软件,在国内普遍使用。
最新推出了PSPICE9.1版本。
它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。
无论对哪种器件哪些电路进行仿真,都可以得到精确的仿真结果,并可以自行建立元器件及元器件库。
②multiSIM(EWB的最新版本)软件:是Interactive Image Technologies Ltd在20世纪末推出的电路仿真软件。
其最新版本为multiSIM7,目前普遍使用的是multiSIM2001,相对于其它EDA软件,它具有更加形象直观的人机交互界面,特别是其仪器仪表库中的各仪器仪表与操作真实实验中的实际仪器仪表完全没有两样,但它对模数电路的混合仿真功能却毫不逊色,几乎能够100%地仿真出真实电路的结果,并且它在仪器...
深圳最具实力的十大企业?
展开全部 数据接收存储技术革新是信号采集处理领域内的一个重要课题。
利用这种技术,可以把信号的实时采集和精确处理在时间上分为两个阶段,有利于获得令人更满意的处理结果。
在无线数传接收设备中应用数据接收存储方法时,除了要满足数据传输速率和差错控制方面的要求外,还需要考虑如何使设备易于携带、接口简单、使用方便。
传统外设接口技术不但数据传输速率较低,独占中断、I/O地址、DMA通道等计算机系统关键资源,容易造成资源冲突问题,而且使用时繁杂的安装配置手续也给终端用户带来了诸多不便。
近年来,USB接口技术迅速发展,新型计算机纷纷对其提供支持。
USB2.0是USB技术发展的最新成果,利用USB2.0接口技术开发计算机外设,不但可以借用其差错控制机制[1][6]减轻开发人员的负担、获得高速数据传输能力(480Mb/s),而且可以实现便捷的机箱外即插即用特性,方便终端用户的使用。
1 无线数传接设备总体构成无线数传接收设备是某靶场测量系统的一个重要组成部分。
如图1所示,该设备由遥测接收机利用天线接收经过调制的无线电波信号,解调后形成传输速率为4Mb/s的RS-422电平差分串行数据流。
以帧同步字打头的有效数据帧周期性地出现在这些串行数据中。
数据转存系统从中提取出有效的数据帧,并在帧同步字后插入利用GPS接收机生成的本地时间信息,用于记录该帧数据被接收到的时间,然后送给主机硬件保存。
在无线数传接收设备中,数据转存系统是实现数据接收存储的关键子系统。
下面将详细介绍该系统的硬件实现及工作过程。
2 数据转存系统基本构成及硬件实现数据转存系统主要由FPGA模块、DSP模块、USB2.0接口芯片构成,各个模块之间的相互关系如图2所示示。
图中,4Mb/s的串行数据输入信号SDI已由RS-422差分电平转换为CMOS电平。
为突出重点,不太重要的信号连线未在图中绘出。
下面分别介绍这几个模块的主要功能。
2.1 FPGA模块实现及春功能FPGA模块在Altera公司ACEX系列的EP1K30TI144-2芯片中实现。
其中主要的功能子模块有:位同步逻辑、帧同步逻辑、授时时钟和译码逻辑。
位同步逻辑主要由数字锁相环构成,用于从串行数据输入信号SDI中恢复出位时钟信号。
帧同步逻辑从位同步逻辑的输出信号提取帧同步脉冲。
两者为DSP利用其同步串行口接收串行数据作好准备。
这样,利用一对差分信号线就可以接收同步串行数据,简化了印制电路板的外部接口。
授时时钟在DSP和GSP接收机的协助下生成精度为0.1ms的授时信息。
译码逻辑用于实现系统互联。
2.2 DSP模块实现及其功能DSP模块是数据转存系统的主控模块,在T1公司16位定点DSP芯片TMS320F206[4]中实现。
在DSP的外部数据空间还配置了32KX16的高速SRAM,可以缓存80余帧数据,用于提高系统的差错控制能力。
DSP利用同步串行口接收FPGA送来的同步串行数据,利用异步串口接收GPS接收机送来时间信息(用于初始化FPGA授时时钟),利用外部总线接口访问FPGA授时时钟、外部SRAM、ISP1581的片内寄存器。
可以看出DSP模块主要用于完成数据帧的接收、重组以及转存调度等任务。
ISP1581芯片是PHILIPS公司推出的高速USB2.0设备控制器,实现了USB2.0/1.1物理层、协议层,完全符合USB2.0规范,即支持高速(480Mb/s)操作,又支持全速(12Mb/s)操作。
ISP1581没有内嵌微处理器,但对微处理器操作了灵活的接口。
在上电时,通过配置BUS——CONF、DAO、MODE1、MODE0、DA1引脚电平可以适应绝大多数的微处理器接口类型。
例如,通过BUS_CONF/DA0引脚,总线配置可以选择普通处理器模块(Generic Phocessor mode)中分割总线模式(Split Bus Mode);在普通处理器模式下,通过MODE0/DA1引脚可以选择读写选通为8051风格或者Motorola风格。
在数据转存系统中,ISP1581用于处理主机的高速数据传输。
它工作在普通处理器接口模式下,采用8051风格的读写选通信号,由DSP芯片TMS320F206控制。
两者在选定工作方式下的信号连线如图3所示,图中未画出的信号引脚可以悬空,供电引脚的连接方式在参考资料[2]第46页有简明描述。
在FPGA译码逻辑的作用下,ISP1581的片内寄存器被映射在DSP的片外数据空间中。
DSP通过8位地址线选择要访问的寄存器,在读写选通信号的控制下,利用16位数据线与选定的寄存器交换数据。
在访问ISP1581单字节寄存器时,数据总线高字节内容无关紧要。
ISP1581通过中断引脚INT向DSP报告发生的总线事件,利用D+、D-引脚完成与主机的数据交换。
3 数据转存系统的工作过程系统加电后,当FPGA配置过程结束时,如果有串行数据输入,位同步逻辑和帧同步逻辑便启动同步过程。
同时,DSP片内FLASH中复位中断服务程序c_int0()[4]被立即执行,在建立好C语言的工作环境下,它会调用主函数main()。
在main()中,需要安排好一系列有先后顺序的初始化工作。
其中,ISP1581的初始化过程比较复杂,需要考虑设备采用的供电方式(这里为自供电[6]方式)、插接主机和系统上电的先后次序,并需要与USB总线枚举[1][6]过程相结合。
...
