用例描述是对一个用例进行前置条件,后置条件,必要条件等信息的说明,是用例的特征之一,不一定每个用例都需要用例描述。
用例图可以看作是系统功能的完整表达,很多项目都是以用例为驱动进行的。
在软件工程中“用例”和“用例图”有什么区别是什么?
1、用例是对包括变量在内的一组动作序列的描述,系统执行这些动作,并产生传递特定参与者的价值的可观察结果。
这是UML对用例的正式定义,对我们初学者可能有点难懂。
我们可以这样去理解,用例是参与者想要系统做的事情。
对于对用例的命名,我们可以给用例取一个简单、描述性的名称,一般为带有动作性的词。
用例在画图中用椭圆来表示,椭圆下面附上用例的名称。

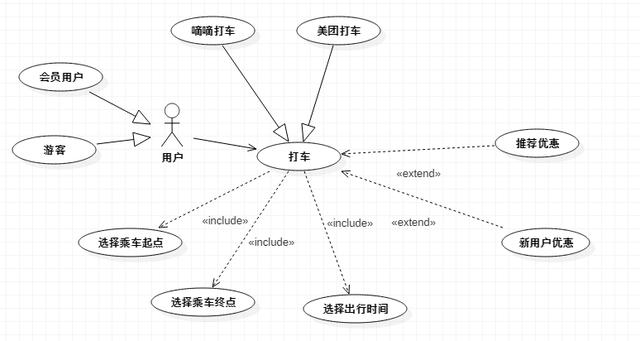

2、用例图是指由参与者(Actor)、用例(Use Case)以及它们之间的关系构成的用于描述系统功能的静态视图。
用例图(User Case)是被称为参与者的外部用户所能观察到的系统功能的模型图,呈现了一些参与者和一些用例,以及它们之间的关系,主要用于对系统、子系统或类的功能行为进行建模。
用例图由参与者参与者(Actor)、用例(Use Case)、系统边界、箭头组成,用画图的方法来完成。
高手,UML中业务用例图和系统用例图有什么区别
都是用例图,只不过是从不同的角度来绘制用例图而已。
如下图就是业务用例图
我们应当怎样做需求分析:功能角色分析与用例图
在我们进行一系列需求调研工作的同时,我们的需求分析工作也开始启动了。
需求调研与需求分析工作应当是相辅相伴共同进行的。
每次参加完需求调研回到公司,我们就应当对需求调研的成果进行一次需求分析。
当下一次开始进行需求调研时,我们应当首先将上次需求分析的结果与客户进行确认,同时对需求分析中提出的疑问交给客户予以解答。
这就是一个需求捕获->需求整理->需求验证->再需求捕获的过程。
但是,当我们经过一番忙碌,将需求中的第一手资料从调研现场捕获回来以后,我们应当怎样进行分析呢?不少团队对此都比较迷茫,没有一个统一和有效的方法,往往采用想到哪里做到哪里的方式。
一些问题想到了就做了,没有想到则忽略掉了。
实际上,需求分析不应当是太公钓鱼,而应当是拉网排查。
任何一个疏忽都可能对项目研发带来风险。
因此,我们应当采用一套成熟而完整的分析方法,稳步而有序地完成这部分工作。
不同类型的软件项目其分析方法可能存在差异,但一般来说,信息化管理类软件项目通常从这几个方面着手分析:功能角色分析、业务流程分析与业务领域分析。
需求分析不是一项一蹴而就就可以完成的工作,它需要一个长期的过程,而这个过程是一个由粗到细的过程,它体现了人类认识事物的客观规律。
在需求分析的初期,我们对需求的认识往往是整体的、宏观的,随着分析工作的逐渐深入,一步步细化。
按照这个思路,我们对需求的分析,首先应当从功能角色分析开始。
所谓功能角色分析,就是从一个外部用户的视角分析整个软件系统能够提供的功能,以及这些功能到底是提供给哪些角色使用。
对一个系统进行功能和角色方面的梳理和分析,可以采用的比较主流的方法之一就是绘制用例图。
用例图是UML的4+1视图中的一种,准确地说就是那个“+1”。
用例图是贯穿整个面向对象分析/设计(OOA/D)的核心视图,它描述的是系统到底为用户提供了哪些功能,以及到底是哪些用户在使用这些功能,是沟通用户与技术人员的桥梁。
运用用例视图对业务需求进行分析、抽象、整理、提炼,进而形成抽象模型的过程称之为用例建模,而这个模型就是用例模型。
一般地,在一个用例图中通常有三种元素:参与者(Actor)、用例(Use Case)与系统边界(Boundary)。
用例描述的是系统为用户提供的功能,也就是系统能为用户做什么,通常被绘制成一个椭圆;参与者,我认为称为角色更加合适,也就是系统为哪些类型的用户提供服务,他们都各自承担哪些不同的职责,通常被绘制成一个小人儿;最后是系统边界,也就是系统是对现实世界哪个范围的内容进行的模拟,它涉及到软件设计的工作范围与工作量,通常被绘制成一个方框。
但是,通常情况下系统边界只是一个概念而不用真正绘制出来,因为被绘制成用例的必然是系统内部的功能,被绘制成参与者的必然是系统外部事物。
从这个意义上讲,用例图中的参与者不仅包括人,还包括那些外部系统和自动触发器。
根据这样一个思路,我以往常常将外部系统和自动触发器绘制成一个小人,这常常令客户感到困惑。
随后我改变了思路,将外部系统和自动触发器绘制成另一种表达形式——类元符号表示法,并在构造型上标注为Actor。
上图是一个考核系统中一个子模块的用例图。
图中的用例就是这个系统提供给用户的各项功能。
注意,这里仅仅是在罗列功能而不表示它们之间诸如流程调用等相互关系,这是一些初学者常常犯的毛病。
参与者与用例通过实线关联起来,代表的是一种使用关系。
箭头代表的是一种导航,即动作施与的方向。
在这个用例图中,普通用户执行查询操作,查询系统提供的“预警监控单项查询”、“预警监控汇总查询”等查询报表;每日自动触发器触发自动考核功能,自动考核功能从“税收征管系统”这样一个外部系统中采集数据。
图中考核管理员和执法人员代表的是两个完全不同的角色,但他们在这个图中体现的是一些共有的特性,即对这堆报表的查询,因此被绘制成继承自普通用户。
继承是参与者间唯一的关系,代表继承者拥有被继承者所有的功能与权限。
除了参与者以外,用例与用例直接也存在着一些类型的关系,这我们在后面详细讲述。
在绘制用例图时一个值得思考的细节是,用例是怎样通过分析获得的。
这个问题,在一些客户对信息化管理比较有经验的项目中不存在问题,因为在客户提供给我们的需求文档中就清晰地划分出了一项一项的功能。
这些功能可能会在日后的需求分析工作中有所调整,但它从整体上形成了一个雏形,成为我们进行用例分析进而形成用例的依据。
但当我们面对的是一些对信息化管理没有经验的客户,情况就有些不妙了。
在这种情况下,通常客户只能给我们一些管理目标、基本想法,其它的调研工作就需要我们自己去做了。
这时,我给大家的建议是,首先从组织机构上划分清楚系统涉及哪些部门、哪些科室,然后在这个基础上划分出来这些部门这各个科室的人员都扮演哪些不同职能的角色,以及完成哪些业务操作。
系统中的一个功能,在一般情况下是组织机构中某个(或多个)角色,为该机构某项业务流程完成的某个操作,并且这个...
