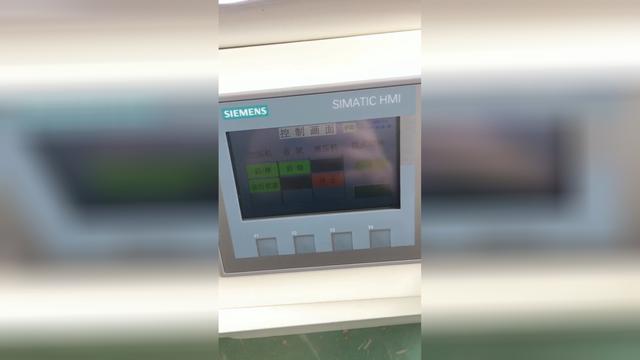

西门子人机软件如何把触摸屏的东西读到电脑里
准确的说TIA porta是一个软件平台!中文名:博图。
是西门子最新的全集成自动化软件平台,也是未来西门子软件编程的方向。
目前最新版本为V12,主要包换2个功能软件:1. STEP 7:这里的STEP 7与单独的STEP 7有所不同,他能提供最新的西门子S7 1500与S7 1200 已经S7 300/400提供编程,包含2个版本:SIMATIC STEP 7 Basic:只能用于最新的S7 1200属于基础版SIMATIC STEP 7 Professional:可用于S7 1200 1500 300/400,WinAC.专业版TIA STEP 7与以前的STEP 7编程方式有所不同!寻址方式上尤为突出。
2. WINCC:(人机界面软件)同样,功能上包含了以前的WinCC_flexible与WINCC功能,也就是说一个软件可以编程触摸屏和上位机,也提供了几个版本供选择:WinCC Basic:用于组态精简系列面板WinCC comfort:用于组态所有面板(包括精智面板和移动面板)、WinCC Advance-d:用于通过WinCC Runtime Advanced 可视化软件组态所有面板和PCWinCC Professional:用于使用WinCC Runtime Advanced 或SCADA 系统WinCC Runtime Professional 组态面板和PC.由于博图集成特点,在模拟上有一定优势,可以在一个项目中同时模拟人机与PLC程序通讯。
效果更直观。
同样由于集成功能太多,导致其反应较慢,对电脑要求较高。
对于新人而言,个人建议还是先学习STEP 7V5.5SP 3这个单独的软件,支持300/400的编程。
西门子人机界面6av6 545
什么是组态?在使用工控软件中,我们经常提到组态一词,组态英文是“Configuration”,其意义究竟是什么呢?简单的讲,组态就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。
与硬件生产相对照,组态与组装类似。
如要组装一台电脑,事先提供了各种型号的主板、机箱、电源、CPU、显示器、硬盘、光驱等,我们的工作就是用这些部件拼凑成自己需要的电脑。
当然软件中的组态要比硬件的组装有更大的发挥空间,因为它一般要比硬件中的“部件”更多,而且每个 “部件” 都很灵活,因为软部件都有内部属性,通过改变属性可以改变其规格(如大小、性状、颜色等)。
在组态概念出现之前,要实现某一任务,都是通过编写程序(如使用BASIC,C,FORTRAN等)来实现的。
编写程序不但工作量大、周期长,而且容易犯错误,不能保证工期。
组态软件的出现,解决了这个问题。
对于过去需要几个月的工作,通过组态几天就可以完成。
组态软件是有专业性的。
一种组态软件只能适合某种领域的应用。
组态的概念最早出现在工业计算机控制中。
如DCS(集散控制系统)组态,PLC(可编程控制器)梯形图组态。
人机界面生成软件就叫工控组态软件。
其实在其他行业也有组态的概念,人们只是不这么叫而已。
如AutoCAD,PhotoShop,办公软件(PowerPoint)都存在相似的操作,即用软件提供的工具来形成自己的作品,并以数据文件保存作品,而不是执行程序。
组态形成的数据只有其制造工具或其他专用工具才能识别。
但是不同之处在于,工业控制中形成的组态结果是用在实时监控的。
组态工具的解释引擎,要根据这些组态结果实时运行。
从表面上看,组态工具的运行程序就是执行自己特定的任务。
虽然说组态就是不需要编写程序就能完成特定的应用。
但是为了提供一些灵活性,组态软件也提供了编程手段,一般都是内置编译系统,提供类BASIC语言,有的甚至支持VB。
人机界面的编程软件是需要跟人机界面配对,还是要跟PLc 配对??
展开全部 什么是组态?在使用工控软件中,我们经常提到组态一词,组态英文是“Configuration”,其意义究竟是什么呢?简单的讲,组态就是用应用软件中提供的工具、方法、完成工程中某一具体任务的过程。
与硬件生产相对照,组态与组装类似。
如要组装一台电脑,事先提供了各种型号的主板、机箱、电源、CPU、显示器、硬盘、光驱等,我们的工作就是用这些部件拼凑成自己需要的电脑。
当然软件中的组态要比硬件的组装有更大的发挥空间,因为它一般要比硬件中的“部件”更多,而且每个 “部件” 都很灵活,因为软部件都有内部属性,通过改变属性可以改变其规格(如大小、性状、颜色等)。
在组态概念出现之前,要实现某一任务,都是通过编写程序(如使用BASIC,C,FORTRAN等)来实现的。
编写程序不但工作量大、周期长,而且容易犯错误,不能保证工期。
组态软件的出现,解决了这个问题。
对于过去需要几个月的工作,通过组态几天就可以完成。
组态软件是有专业性的。
一种组态软件只能适合某种领域的应用。
组态的概念最早出现在工业计算机控制中。
如DCS(集散控制系统)组态,PLC(可编程控制器)梯形图组态。
人机界面生成软件就叫工控组态软件。
其实在其他行业也有组态的概念,人们只是不这么叫而已。
如AutoCAD,PhotoShop,办公软件(PowerPoint)都存在相似的操作,即用软件提供的工具来形成自己的作品,并以数据文件保存作品,而不是执行程序。
组态形成的数据只有其制造工具或其他专用工具才能识别。
但是不同之处在于,工业控制中形成的组态结果是用在实时监控的。
组态工具的解释引擎,要根据这些组态结果实时运行。
从表面上看,组态工具的运行程序就是执行自己特定的任务。
虽然说组态就是不需要编写程序就能完成特定的应用。
但是为了提供一些灵活性,组态软件也提供了编程手段,一般都是内置编译系统,提供类BASIC语言,有的甚至支持VB。
...
PLC人机界面设计用什么软件
①在台达触摸屏软件的设备驱动里面选择S7-200。
②配置西门子PLC的变量。
台达:“电源及零组件“提供客制化的高效率开关式电源供应器、散热管理解决方案及零组件等产品。
“能源管理“则通过系统集成与解决方案,协助客户提升效能、降低运营成本与资本支出服务,服务内容横跨工业自动化、太阳能、风能、车用电子与通讯电源等。
“智能绿生活”期待为个人、家庭与企业带来更环保健康的生活型态,产品包括视讯显像系统、网络通信系统、LED照明、智能语音系统及云计算等。
同时,台达积极发展品牌,持续提供高效率且可靠的节能整体解决方案。
公司名称:台达成立时间:1971年经营范围:视讯显像系统、网络
西门子PLC说明书
一、概述 德国西门子(SIEMENS)公司生产的可编程序控制器在我国的应用也相当广泛,在冶金、化工、印刷生产线等领域都有应用。
西门子(SIEMENS)公司的PLC产品包括LOGO,S7-200,S7-300,S7-400,工业网络,HMI人机界面,工业软件等。
西门子S7系列PLC体积小、速度快、标准化,具有网络通信能力,功能更强,可靠性更高。
S7系列PLC产品可分为微型PLC(如S7-200),小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等。
1.SIMATIC S7-200 PLC S7-200 PLC是超小型化的PLC,它适用于各行各业,各种场合中的自动检测、监测及控制等。
S7-200 PLC的强大功能使其无论单机运行,或连成网络都能实现复杂的控制功能。
S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。
2.SIMATIC S7-300 PLC S7-300是模块化小型PLC系统,能满足中等性能要求的应用。
各种单独的模块之间可进行广泛组合构成不同要求的系统。
与S7-200 PLC比较,S7-300 PLC采用模块化结构,具备高速(0.6~0.1μs)的指令运算速度;用浮点数运算比较有效地实现了更为复杂的算术运算;一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值;方便的人机界面服务已经集成在S7-300操作系统内,人机对话的编程要求大大减少。
SIMATIC人机界面(HMI)从S7-300中取得数据,S7-300按用户指定的刷新速度传送这些数据。
S7-300操作系统自动地处理数据的传送;CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件(例如:超时,模块更换,等等);多级口令保护可以使用户高度、有效地保护其技术机密,防止未经允许的复制和修改;S7-300 PLC设有操作方式选择开关,操作方式选择开关像钥匙一样可以拔出,当钥匙拔出时,就不能改变操作方式,这样就可防止非法删除或改写用户程序。
具备强大的通信功能,S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能,这使得组态非常容易、简单。
S7-300 PLC具有多种不同的通信接口,并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统;串行通信处理器用来连接点到点的通信系统;多点接口(MPI)集成在CPU中,用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
3. SIMATIC S7-400 PLC S7-400 PLC是用于中、高档性能范围的可编程序控制器。
S7-400 PLC采用模块化无风扇的设计,可靠耐用,同时可以选用多种级别(功能逐步升级)的CPU,并配有多种通用功能的模板,这使用户能根据需要组合成不同的专用系统。
当控制系统规模扩大或升级时,只要适当地增加一些模板,便能使系统升级和充分满足需要。
4.工业通讯网络 通讯网络是自动化系统的支柱,西门子的全集成自动化网络平台提供了从控制级一直到现场级的一致性通讯,“SIMATIC NET”是全部网络系列产品的总称,他们能在工厂的不同部门,在不同的自动化站以及通过不同的级交换数据,有标准的接口并且相互之间完全兼容。
5.人机界面(HMI)硬件 HMI硬件配合PLC使用,为用户提供数据、图形和事件显示,主要有文本操作面板TD200(可显示中文),OP3,OP7,OP17等;图形/文本操作面板OP27,OP37等,触摸屏操作面板TP7,TP27/37,TP170A/B等;SIMATIC面板型PC670等。
个人计算机(PC)也可以作为HMI硬件使用。
HMI硬件需要经过软件(如ProTool)组态才能配合PLC使用。
6. SIMATIC S7工业软件 西门子的工业软件分为三个不同的种类: (1)编程和工程工具编程和工程工具包括所有基于PLC或PC用于编程、组态、模拟和维护等控制所需的工具。
STEP 7标准软件包SIMATIC S7是用于S7-300/400,C7 PLC和SIMATIC WinAC基于PC控制产品的组态编程和维护的项目管理工具,STEP 7-Micro/WIN是在Windows平台上运行的S7-200系列PLC的编程、在线仿真软件。
(2)基于PC的控制软件基于PC的控制系统WinAC允许使用个人计算机作为可编程序控制器(PLC)运行用户的程序,运行在安装了Windows NT4.0操作系统的SIMATIC工控机或其它任何商用机。
WinAC提供两种PLC,一种是软件PLC,在用户计算机上作为视窗任务运行。
另一种是插槽PLC(在用户计算机上安装一个PC卡),它具有硬件PLC的全部功能。
WinAC与SIMATIC S7系列处理器完全兼容,其编程采用统一的SIMATIC编程工具(如STEP 7),编制的程序既可运行在WinAC上,也可运行在S7系列处理器上。
(3)人机界面软件人机界面软件为用户自动化项目提供人机界面(HMI)或SCADA系统,支持大范围的平台。
人机界面软件有两种,一种是应用于机器级的ProTool,另一种是应用于监控级的WinCC。
ProTool适用于大部分HMI硬件的组态,从操作员面板到标准PC都可以用集成在STEP 7中的ProTool有效地完成组态。
ProTool/lite用于文本显示的组态,如:OP3,OP7,OP17,TD17等。
ProTool/Pro用于组态标准PC和所有西门子HMI产品,ProTool/Pro不只是组态软件,其运行版也用于Windows平台的监控系统。
WinCC是一个真正开放的,...
