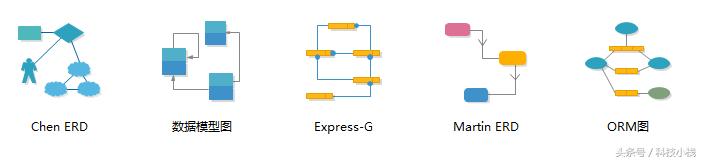

怎么画ER图
展开全部 1由于Visio 2003默认的绘图模板并没有E-R图这一项,但是画E-R图必须的基本图形Visio 2003还是有的,所以我们就得先把必要的图形添加到“我的模板”。
以添加椭圆和矩形为例,打开Visio2003,在主界面的选择绘图类型下选择“框图”,然后选择“基本框图”2在基本框图的的可选图形中找到椭圆形,右击,选择“添加到我的形状”,然后选择“添加到新模具”3然后就是出现一个保存对话框,文件名处我们打上“ER图”,这样,Visio就为我们新建了一个名为“ER图”的绘图模具,并且把椭圆加入了该模具中4接下来就是继续添加需要的图形。
找到矩形,右击,选择“添加到我的形状”,这次不是选择“添加到新模具”,而是添加到“ER图”5重复上述步骤直到把画ER图所需的所有图形(矩形,椭圆,菱形,直线)添加完毕。
需要注意的是,并不是上述图形都能在“基本框图”下找到。
比如直线可以在数据库的ORM图下找到,菱形则在流程图的基本流程图中ENDNO2.开始绘制ER图点击菜单栏的“文件”,依次选择“形状”,“我的形状”,“ER图”这时候Visio 2003就进入了画图状态,可以看到我们自定义的ER图模型下,已经有绘制ER图必须的一些图形了。
看到界面的左边,选中“矩形”这个画图模型,按住鼠标左键不放,直接拖动到中间的带有标尺的画图区域,双击图形可以在里面输入文字根据ER图的规则开始我们想要的绘图,矩形表示实体,椭圆表示实体的属性,菱形表示实体与实体之间的联系,图形之间用线段连接,直到绘图基本完成最后一个步骤,保存好绘制出来的图形。
点击菜单栏的“文件”,选择“另存为”,填好文件的名字,文件类型可以选择普通的“jpeg”,但这样保存以后就不可编辑了。
建议再保存一份vsd格式的绘图工程文件以便日后修改...
哪种软件画ER图最好
(1)E-R图如下:(2)关系模型为:职工(职工号,姓名,住址,所在部门) 主键:职工号部门(部门编码,部门所有职工,经理,销售的产品) 主键:部门编码产品(产品内部编号,产品名,制造商,价格,型号) 主键:产品内部编码制造商(制造商编码,制造商名称,地址,生产的产品名,价格) 主键:制造商编码
如何使用PowerDesigner画ER图
一、概念数据模型概述 数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求:1)能够比较真实地模拟现实世界2)容易为人所理解3)便于计算机实现 概念数据模型也称信息模型,它以实体-联系(Entity-RelationShip,简称E-R)理论为基础,并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模,主要用于数据库的概念级设计。
通 常人们先将现实世界抽象为概念世界,然后再将概念世界转为机器世界。
换句话说,就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统,这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个 DBMS所支持的数据模型,这样的模型就是物理数据模型,即PDM。
CDM是一组严格定义的模型元素的集合,这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等,其中包括了数据结构、数据操作和完整性约束三部分。
1)数据结构表达为实体和属性;2)数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3)完整性约束表达为数据的自身完整性约束(如数据类型、检查、规则等)和数据间的参照完整性约束(如联系、继承联系等); 二、实体、属性及标识符的定义 实体(Entity),也称为实例,对应现实世界中可区别于其他对象的逗事件地或逗事物地。
例如,学校中的每个学生,医院中的每个手术。
每个实体都有用来描述实体特征的一组性质,称之为属性,一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集(Entity Set)是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为逗学生地实体集,逗学生地实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型(Entity Type)是实体集中每个实体所具有的共同性质的集合,例如逗患者地实体类型为:患者{门诊号,姓名,性别,年龄,身份证号.............}。
实体是实体类型的一个实例,在含义明确的情况下,实体、实体类型通常互换使用。
实体类型中的每个实体包含唯一标识它的一个或一组属性,这些属性称为实体类型的标识符(Identifier),如逗学号地是学生实体类型的标识符,逗姓名地、逗出生日期地、逗信址地共同组成逗公民地实体类型的标识符。
有些实体类型可以有几组属性充当标识符,选定其中一组属性作为实体类型的主标识符,其他的作为次标识符。
三、实体、属性及标识符的表达 介绍PowerDesigner概念数据模型以及实体、属性创建。
一、新建概念数据模型1)选择File-->New,弹出如图所示对话框,选择CDM模型(即概念数据模型)建立模型。
2)完成概念数据模型的创建。
以下图示,对当前的工作空间进行简单介绍。
(以后再更详细说明)3) 选择新增的CDM模型,右击,在弹出的菜单中选择逗Properties地属性项,弹出如图所示对话框。
在逗General地标签里可以输入所建模型的名 称、代码、描述、创建者、版本以及默认的图表等等信息。
在逗Notes地标签里可以输入相关描述及说明信息。
当然再有更多的标签,可以点击"More>>"按钮,这里就不再进行详细解释。
二、创建新实体1)在CDM的图形窗口中,单击工具选项版上的Entity工具,再单击图形窗口的空白处,在单击的位置就出现一个实体符号。
点击Pointer工具或右击鼠标,释放Entitiy工具。
如图所示2)双击刚创建的实体符号,打开下列图标窗口,在此窗口逗General地标签中可以输入实体的名称、代码、描述等信息。
三、添加实体属性1)在上述窗口的逗Attribute地选项标签上可以添加属性,如下图所示。
注意:数据项中的逗添加属性地和逗重用已有数据项地这两项功能与模型中Data Item的Unique code 和Allow reuse选项有关。
P列表示该属性是否为主标识符;D列表示该属性是否在图形窗口中显示;M列表示该属性是否为强制的,即该列是否为空值。
如果一个实体属性为强制的,那么, 这个属性在每条记录中都必须被赋值,不能为空。
2)在上图所示窗口中,点击插入属性按钮,弹出属性对话框,如下图所示。
注意:这里涉及到域的概念,即一种标准的数据结构,它可应用至数据项或实体的属性上 一、定义属性的标准检查约束 标准检查约束是一组确保属性有效的表达式。
在实体属性的特性窗口,打开如图所示的检查选项卡。
在这个选项卡可以定义属性的标准检查约束,窗口中每项的参数的含义,如下 参 数说明Minimum属性可接受的最小数Maximum 属性可接受的最大数Default属性不赋值时,系统提供的默认值Unit单位,如公里、吨、元Format属性的数据显示格式Lowercase属性的 赋值全部变为小写字母Uppercase属性的赋值全部变为大写字母Cannot modify该属性一旦赋值不能再修改List Of Values属性赋值列表,除列表中的值,不能有其他的值Label属性列表值的标签 二、定义属性的附加检查 当Standard checks 或Rules 不能满足检查的要求时,可以在Additional Checks选项卡的Server子页上,通过SQL语句中使用%MINMAX%、%...
如何使用PowerDesigner画ER图
方法/步骤选择File-->New,弹出如图所示对话框,选择CDM模型(即概念数据模型)建立模型完成概念数据模型的创建选择新增的CDM模型,右击,在弹出的菜单中选择“Properties”属性项,弹出如图所示对话框。
在“General”标签里可以输入所建模型的名 称、代码、描述、创建者、版本以及默认的图表等等信息。
在“Notes”标签里可以输入相关描述及说明信息。
当然再有更多的标签,可以点击 "More>>;"按钮在CDM的图形窗口中,单击工具选项版上的Entity工具,再单击图形窗口的空白处,在单击的位置就出现一个实体符号。
点击Pointer工具或右击鼠标,释放Entitiy工具双击刚创建的实体符号,打开下列图标窗口,在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。
在上述窗口的“Attribute”选项标签上可以添加属性点击插入属性按钮,弹出属性对话框标准检查约束是一组确保属性有效的表达式。
在实体属性的特性窗口,打开如图所示的检查选项卡。
当Standard checks 或Rules 不能满足检查的要求时,可以在Additional Checks选项卡的Server子页上,通过SQL语句中使用%MINMAX%、%LISTVAL%、%RULES%、%UPPER%、%LOWER% 几个变量来定义Standard和Rule
