如何在PPT中插入形位公差符号?

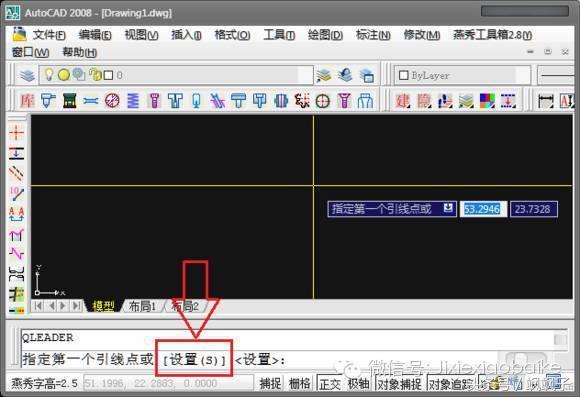

1)将ACAD的背景设为白色,否则在WORD中不能处理背景色;2)在ACAD中单独直接标注形位公差图框,尽量放大显示至整个绘图区; 3)使用ACAD的copyclip(拷贝至粘贴板)命令,选中形位公差图框;4)切换至WORD的表格中,粘贴即可,但此时整个表格会被挤得很乱,此时可耐点性子,利用WORD自带的图片编辑功能将形位公差图框多余的边剪去,并直接拖放形位公差图框图片至表格范围内的合适大小.为利于操作,可将文档显示放大。
怎样在word中插入粗糙度的符号
粗糙度的符号是一个倒三角加一个小尾巴,word里不支持粗糙度的符号,其实CAD里这符号也是自己画出来的,所以只能手工在WORD里画,没有其它办法,绘制方法如下:1、插入一个三个角图标,旋转90度,如下图:2、插入一条直线,如下图:3、同时选择三角图形和直线,右击-》组合,完成。
如何在WORD中插入“对”和“叉”的符号?谢谢!
方法: 1、打开WORD文档,点击“插入”--符号,选择√和*。
2、或者输入数字后,按键盘的按键。
怎样在WORD插入标准公差
例如上面效果的输入方法:1、单击开始----中文版式---双行合一;2、弹出双行合一对话框,在文字处输入:+0.18空格0,在预览处显示如图所示;3、单击确定按钮即可。
圆柱度和对称度的符号怎样在word中打出来
标注符号 直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线,一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程度。
位置度——符号是带互相垂直的两直线的圆,用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确尺寸确定。
跳动公差——关联实际要素绕基准轴线回转一周或连续回转时所允许的最大跳动量。
跳动公差包括圆跳动和全跳动。
圆跳动——符号为一带箭头的斜线,圆跳动是被测实际要素绕基准轴线作无轴向移动、回转一周中,由位置固定的指示器在给定方向上测得的最大与最小读数之差。
全跳动——符号为两带箭头的斜线,全跳动是被测实际要素绕基准轴线作无轴向移动的连续回转,同时指示器沿理想素线连续移动,由指示器在给定方向上测得的最大与最小读数之差
