洞洞板布线软件怎么用
1. 先在Proteus的ISIS中将电路图画出来;2. 然后编译网络表传输给Proteus的ARES制作PCB;3. 万能电路板上的孔距都是2.54mm;4. 因此将ARES的分辨精度设置为2.54mm;5. 之后按照软件给出的连线提示;6. 将各个元件逐渐的放置好,再连线,完成之后就可以直接对照着焊接电路板了。
洞洞板又叫冲孔板。
洞洞板:顾名思义是指表面有各类形状孔型的金属板。
材料:不锈钢板、铝板、低碳钢板、铝镁合金板、铜板、镍板等。
编织及特点:冲压、延伸而成;分为:冲孔网、钢板网、铝板网、筛板、冲孔板、喇叭网等
自制单片机电路板布线需要印刷吗?手工布线怎么弄啊。
。
。
布线肯定是要布的,布线原则,就是最大程度上的不要让线与线之间有交叉,如果很复杂的功能的话,又不能手工画上去,印刷是要的,如果简单的就不用手工布线,最好找些相关参考书或者类似功能的现有功能板学习下人家怎么弄的,这样会让成长速度增倍,站在巨人的肩膀上前进。
一是可以在实验板(多孔板)放好芯片后,用电线进行连接,这种方法适合作实验,电路不太复杂的;二是在腐铜板上根据设计好的电路自己用漆什么的画电路,然后用三氯化铁进行腐蚀进行制作;三是用布图软件将电路布线图用激光打印机(碳粉)打印到专用的转印纸上,然后热转印到腐铜板上,然后再用三氯化铁进行腐蚀制作,这种方法可以作出很好的效果,但是做双面板有一定的难度。
如是做正式产品,或是双层以上的板,那就要到工厂去加工了。
QUARTUS软件主体能实现那些功能
1.综合2.布局布线3.生成可下载的二进制文件4.内嵌SignalTap 工具供板级调试用5.对布线结果进行书序分析。
6.功耗评估用quartus工具进行仿真不能说不行,但quartus带的仿真器很少有人用。
要仿真请用modelsim或者vcs。
面包板布线怎样才能美观,有什么注意事项
面包板是用来对新设计电路进行实验的,目的是为了确认新电路的原理可行性和技术可行性,实验完毕,立即拆除,无所谓美观。
面包板搭制电路,没什么特别要注意的,关键是不要发生短路现象,一面损坏器件。
并注意不要搭错线,不然搭制面包板电路的目的就达不到了。
补充答案:要想美观,主要是两点:1、元器件位置的确定:把元器件的位置布置好,使其看起来疏密有致。
2、走线:走线时尽量横平竖直,拐弯处尽量直角;再就是要注意线的颜色选择,注意电源线正极、地线的颜色不可一致、信号线的颜色可以根据需要进行选择。
使走线看起来整齐、规矩。
快充诱骗器电路怎么搭,电路板,洞洞板

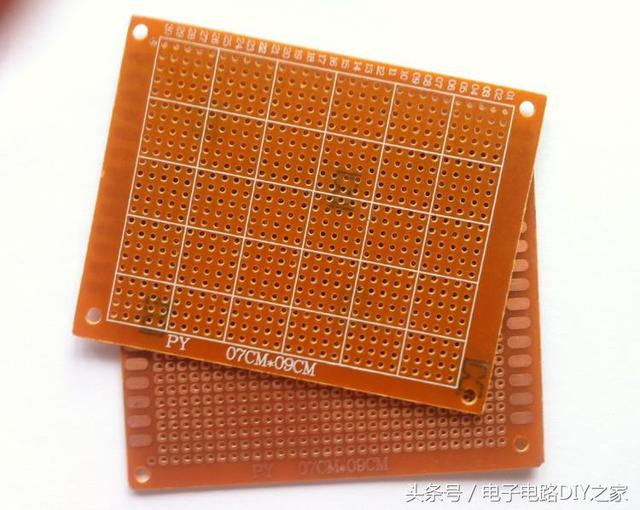

展开全部 万能电路板也叫万用板、实验板,这是一种通用设计的电路板,通常其板上布满标准的IC间距(2.54mm)的圆型独立的焊盘,看起来整个板子上都是小孔,所以也俗称为“洞洞板”。
相比专业的PCB印刷电路板,洞洞板具有成本低、使用方便、扩展灵活等特点。
一、元件布局 一般在洞洞板上布局元器件,就是基本上对照的电路原理图上元器件的布局规划,从关键器件为中心开始布局,其他元器件围绕着中心以见缝插针的方式布局。
对于熟悉电子电路的人,可以遵照这种方式边焊接边规划,无序中体现着有序,效率较高。
但一般人不推荐直接焊板,而是建议按照以上的布局原则,先在纸上进行初步的布局做好图纸,然后再按照图纸进行焊接,对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去,以方便对照焊接。
二、焊接技巧 很多初学者焊的板子很不稳定,容易短路或断路。
除了布局不够合理和焊工不良等因素外,缺乏技巧是造成这些问题的重要原因之一。
掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低,减少飞线的数量,让电路更加稳定(以下部分内容摘自互联网)。
1、初步确定电源、地线的布局 电源贯穿电路始终,合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔,应将其用作电源线和地线;如果无此类铜箔,也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚 洞洞板的焊接需要大量的跨接、跳线等,不要急于剪断元器件多余的引脚,有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外,本着节约材料的目的,可以把剪断的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线 多设置跳线不仅可以简化连线,而且要美观得多(见下图横卧的跳线)。
4、善于利用排针 排针有许多灵活的用法(见上图竖起的排针)。
比如两块板子相连,就可以用排针和排座,排针既起到了两块板子间的机械连接作用又起到电气连接的作用。
这一点借鉴了电脑的板卡连接方法。
5、在需要的时候隔断铜箔 在使用连孔板的时候,为了充分利用空间,必要时可用小刀割断某处铜箔,这样就可以在有限的空间放置更多的元器件。
6、充分利用双面板 双面板比较昂贵,既然选择它就应该充分利用它。
双面板的每一个焊盘都可以当作过孔,灵活实现正反面电气连接。
三、走线方式 焊接洞洞板有很多种方法,传统用得最多的是“飞线连接法”,而近来比较流行的一种方法叫“锡接走线法”。
“飞线连接法”,这种走线方法没有太大的技巧,一般选用细导线或者漆包线进行电路连接,尽量沿着水平和竖直走线,整洁清晰。
不过这种方式对于稍微复杂的电路,假如布局不合理可能会存在较多交叉或者重叠的飞线,有可能会对电气特性有一点影响,而且焊接时要求头脑特别清晰且要有一定的焊接经验才能理清交错的飞线。
另外,由于使用这种方法要求常备较多用于飞线的细导线或者漆包线,未必适合条件有限的初学者,所以这里我们也不作为PVCBOT项目推荐的走线方式。
“锡接走线法”,这是直接借助焊锡把各焊盘节点连接起来的一种走线方式,其有着线路清晰、工艺美观、性能稳定等特点。
不过假如是直接用焊锡连接相邻焊盘的话,会比较浪费焊锡,而且对焊锡质量以及个人焊接工艺都要求较高。
作为PVCBOT项目将要推荐的方法,我们这里建议使用细金属线作为连接的媒介,在金属线走过的焊盘节点再上锡焊接,这样操作比较简单,也比较适合初学者学习,同时也适合扩展到上规模的复杂电路的应用。
贴片芯片如何应用在普通的布线板上?一般的电子市场可以焊底座吗?
若是焊接高手只需两种工具,烙铁+松香,然后一扫便可........呵呵。
当然,不是所有的都可以扫(拉焊)的,最主要是看芯片的引脚,有些引脚相对比较软,拉焊可能会把引脚撞弯掉,若是BGA封装(引脚在芯片下面的),一般最好是要专门的设备来焊装的,当然引脚少的用热风枪也可以,但不能保证焊接质量........有一定规模的电子市场一般能有人可承接贴片元件焊接的,具体情况各地不同,很难说得准....还是得亲自逛一下才知道。
