西门子S7
在WINCC的编程软件里,左边画面 下面 有“连接”一览设置,点进去,设置好波特率,建议改为19.2KB,地址默认即可,触摸屏TP1177为1,PLC为2,下载。
在PLC里系统设置里将要连接的端口波特率也改成19.2KB,下载。
用通讯线连接起来,即可通信(通信线可以自己做,3-3,5-5,8-8口 对接)。
可以在画面里做一个数字显示,如果为0,说明通信成功。
如果是####的,说明未连接成功。
西门子plc(s7

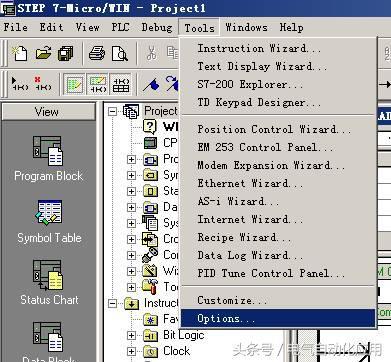

在Windows 7系统下安装STEP 7 Micro/Win SP9软件过程中出现了需安装WinHlp32.exe的提示,并且安装完成后无法显示STEP 7 Micro/Win SP9帮助(*.hlp)文件。
原因:Windows 7系统中帮助文件的版本与STEP 7 Micro/Win SP9 帮助文件版本不一致。
要查看STEP 7 Micro/Win SP9帮助主题,需从Microsoft下载中心直接下载新的WinHlp32.exe文件,并按照说明操作。
更多信息参见如下链接:http://support.microsoft.com/kb/917607。
在该页面中可下载Windows 6.0-KB917607-x64.msu文件(用于64位PC)或Windows 6.0-KB917607-x86.msu (用于32位PC)。
估计win8也有相同的问题,暂时sp9补丁只支持到win7,你装到win8上确实可以用吗?
西门子plc(s7
V4.0 STEP 7 MicroWIN SP9版本支持的。
无论哪种方法,你总要去安装有Step7的Vista系统Copy系统信息至你的Win7,同时修改……这会是一个非常繁琐的过程。
简单的方法是,在Vista上安装,然后通过操作系统升级为Win7.繁琐的方法是:第一步:通过Orca软件修改下面这些文件的安装脚本CD_1\STEP7\Disk1\setup.msiCD_1\STEP7\HF1\Disk1\setup.msiCD_1\S7PCT\Disk1\setup.msiCD_1\S7-Plcsim\Disk1\setup.msiCD_1\Automation License Manager\Disk1\setup.msiCD_2\S7-Graph\Disk1\setup.msiCD_2\S7-Scl\Disk1\setup.msi在Orca中打开每一个文件,在Tables栏中选择“ControlCondition”,然后在右边选择DLG_InstallationRequirements,在Action中将Disable改为Enable第二步:从Vista上已经安装Step7专业版系统复制CommonFiles\Siemens文件夹,然后复制到Win7的相同目录下。
第三步:从安装有Step7的Vista系统的注册表中复制HKEY_LOCAL_MACHINE\SOFTWARE\Siemens\SINEC内容,然后复制到Win7系统注册表的相同位置上。
第四步:因为Win7不在支持HLP的帮助模式,因此你需要去微软下载HLP插件(需要正版验证)你说这个步骤烦不烦,有这点时间去这样做,还不如从Vista上直接升级了。
