为什么要评价它,有什么意义吗?
如果需要,它能解决你的问题就是最好的,这方面,国内也有一些相关软件,但效果比Surfer要差很多。下面是百度百科里的简介。
Surfer 软件 美国Golden Software
公司编制的一款以画三维图(等高线,image map, 3d
surface)的软件。该软件简单易学,可以在几分钟内学会主要内容,且其自带的英文帮助(help菜单)对如何使用该软件解释的很详细,其中的tutorial教程更是清晰的介绍了surfer的简单应用。
Surfer 具有的强大插值功能和绘制图件能力,使它成为用来处理XYZ数据的首选软件,是地质工作者必备的专业成图软件。可以轻松制作基面图、数据点位图、分类数据图、等值线图、线框图、地形地貌图、趋势图、矢量图以及三维表面图等;提供11种数据网格化方法,包含几乎所有流行的数据统计计算方法;提供各种流行图形图像文件格式的输入输出接口以及各大GIS软件文件格式的输入输出接口,大大方便了文件和数据的交流和交换;提供新版的脚本编辑引擎,自动化功能得到极大加强。
surfer软件在绘制图形前对数据要进行怎样的处理

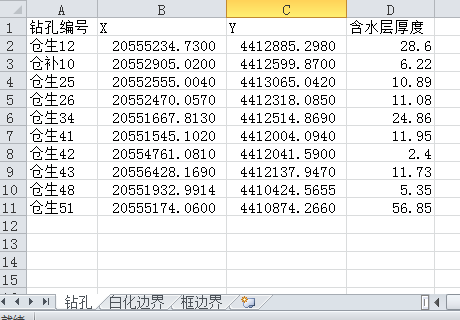

一般一个等值线图,至少需要三组数据,如下图:
1、数据采集点的坐标名称,X,Y坐标值,及相关的数据
2、如果要白化,还要一个白化边界表
3、制图范围坐标(非必须)
可以使用EXCEL制作表,也可以直接在Surfer里直接制作BLN文件。
请问surfer画立体三维地形图的步骤
1、数据准备,包括三列或四列:X、Y座标,Z高程,以及坐标点名称(可选),存到EXCEL文件或直接建立BLN文件

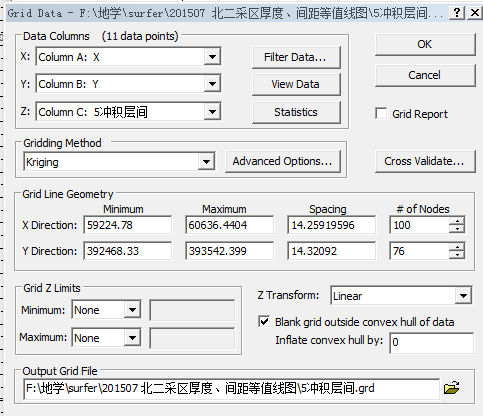

2、数据风格化:GRID--DATA,生成GRD文件
3、白化(可选),如需要,还要准备白化边界文件,格式是两列坐标值,封闭,首行是坐标个数及白化范围,0是白化外部,1是白化内部

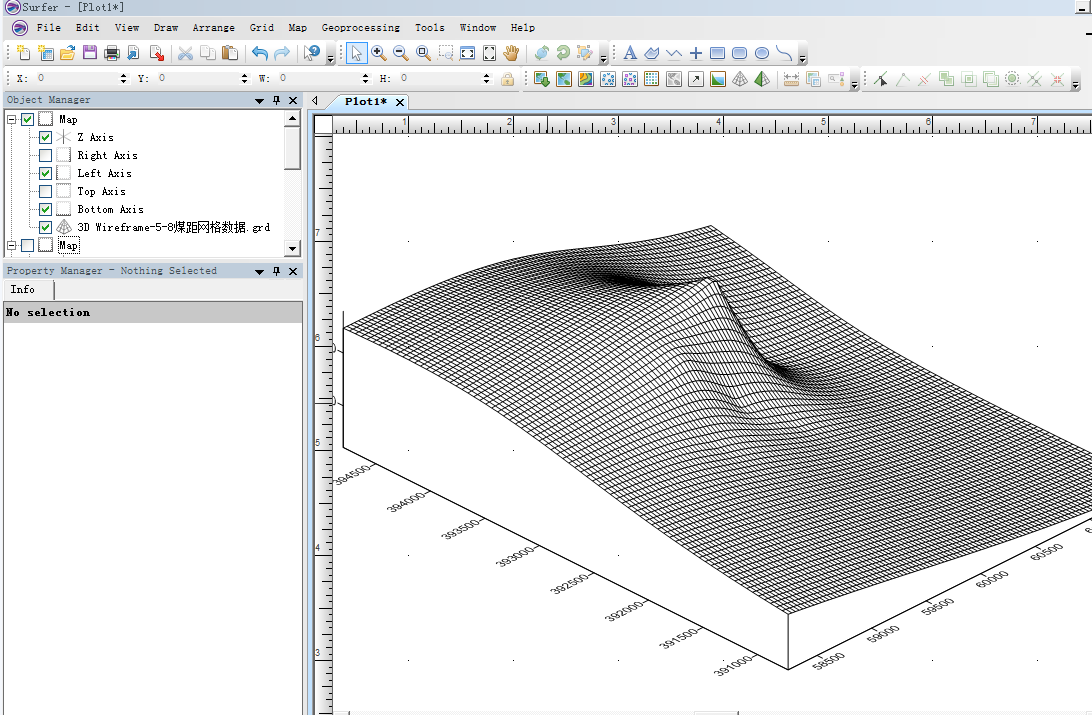

4、利用2或3步生成的GRD文件,生成MAP图,可以是3D wireframe图,如下:

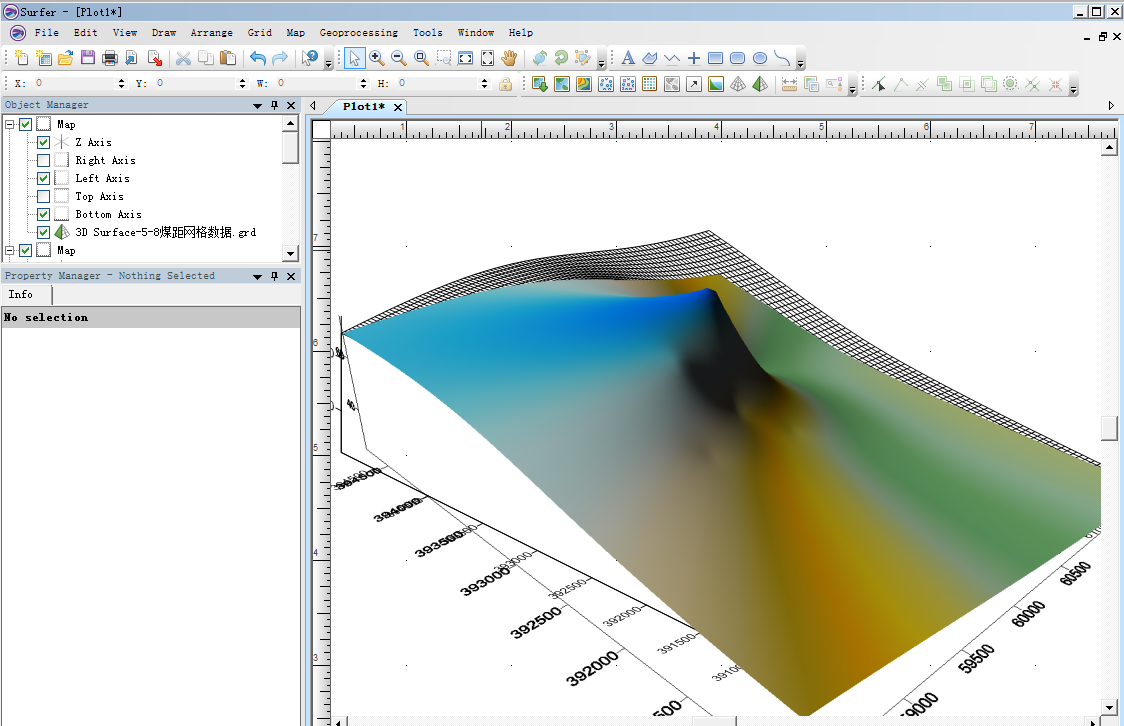

也可以是surface图
5、修饰,可以增加散点图,增加坐标值 ,等值线等等。
来自:求助得到的回答现在有经纬度和粘粒含量,要怎么用SURFER软件制作三维图
这是3d surface图,大概做法简单说一下:
1、经、纬度和数据,共三列数据,建一个BLN文件,或者用EXCEL也可以。最好再建一列坐标点名称,方便生成散点图
2、确定生成图的范围坐标,左下角和右上角的坐标
3、看你的图,应该没有白化,所以白化一步可以省略
4、网格化
5、生成surface图
6、简单做些修改。
如果数据不多,也可以和我联系,我帮你做出来。

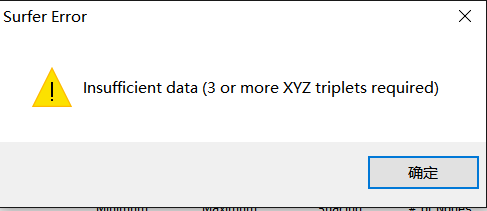

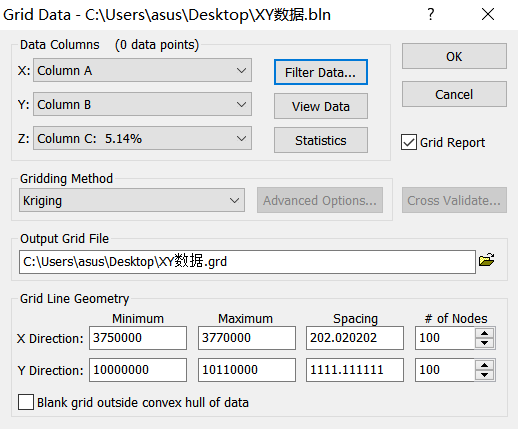

首先 非常谢谢您 然后我尝试了一下 他说我数据不足是什么意思啊
很明显啊,等值线至少要三个坐标以上才可以,而且是坐标越多,精度越高
surfer、arcgis、mapgis这三个软件有什么区别?
argis功能很强大,基本上能解决很多问题。mapgis作为国产GIS平台,其在空间分析功能等方面有不足之处。surfer不是用来插值的小软件么,画个等高线图什么的,地质专业一般出图比较多,surfer和arcgis都会用到。作为一个应用者来讲,你只是使用这些软件,而不是去搞开发,哪个好用就用哪个呗,哪个出图漂亮方面就用哪个呗。
如何用surfer8软件画等高线图
类似问题回答过很多次了,你可以搜索一下
基本步骤简单说明一下:
1、数据准备,EXCEL或BLN文件,格式一般至少有三列:X、Y坐标,数据。
2、利用该数据文件生成网格文件GRD
3、白化(非必须,需要准备白化边界坐标文件,EXCEL或BLN均可,或直接从CAD等里取)
4、生成等值线图或流场图
5、如需要标注,则需要再准备或在步骤1中增加一列,生成散点图,然后两图重叠即可。
6、修饰,包括等值线密度、标注、图标大小、字体、颜色等等。
surfer软件能做不规则边界等值线图吗? 谢谢
可以的,用边界(比如bln文件)对网格化后的文件(grd文件)进行白化,用白化后的grd做等值线图就可以了。
楼主试试吧!^_^!
非常感谢您的回答,
surfer除了能做地形的等高线图各种图件,是否能制作带有断层的构造等值线图???
恳请指教!!!
