同时选中箭头和图文框,单击左下角的 “绘图” → “对齐或分布” → 然后选择“水平居中”或“垂直居中”即可
如果两个图形是纵向排列,则选择“水平居中”;
如果两个图形是横向排列,则选择“垂直居中”。
希望回答对你有帮助,如果有疑问,请继续“”
答题不易,互相理解,您的采纳是我前进的动力,感谢您。
怎样word制作工艺流程图
步骤一: 页面和段落的设置
为了流程图有较大的绘制空间,我们先来设置一下页面。
1. 启动Word 2003,打开一个空白文档,并切换到页面视图。选择菜单“文件→页面设置”命令,打开“页面设置”对话框,在“页边距”选项卡中,设置上下边距为“1厘米”,左右边距为“2厘米”,完成后单击“确定”按钮。
2. 由于后面要在自选图形中输入文字,为了让输入的文字在垂直方向上看起来居中,这里顺便设置一下段前距。选择菜单“格式→段落”命令,打开“段落”对话框,在“缩进和间距”选项卡中设置段前间距为“1行”,完成后单击“确定”。
步骤二:绘制流程图框架
接下来我们开始绘制流程图的框架。所谓框架就是画出图形、把图形大致布局并在其中输入文字。在这里大家可以体会到,如果已经作好了草图,这里的操作将是比较轻松的,如果在这里边想边画,可能会耽搁很多时间。
1. 单击窗口底部工具栏上的“自选图形”按钮,在弹出的菜单中选择“流程图”,接着选择“流程图”中的“准备”图形。
2. 这时,在页面中标题的下方也会出现一个“在此创建图形”的画布,拖动鼠标,在画布的恰当位置画出“准备”图形。
3. 选中“准备”图形,单击鼠标“右键”,在弹出的菜单中选择“添加文字”命令,接着在其中输入文字“开始”。
4. 如果觉得“开始”文字的位置过于靠近底部,则可以适当调整它的段前距为“0.5”行。
5. 然后设置其对齐方式为“居中对齐”,完成后的效果如下图。
6. 接下来先拖动“画布”右下角控制点,使其扩大面积到页面底部边缘,以便能容纳流程图的其它图形。
7. 用同样的方法,绘制其它图形,并在其中输入相应的文字,完成后效果如下图。
步骤三:流程图的对齐与修饰
由于的框架的制作都是手工的,因此在对齐上可能不太准确,下面使用对齐命令精确对齐,同时我们将对图形作一些修饰,让它们有更漂亮的外观。
1. 按住Shift,同时选中左边一列的所有图形,单击窗口底部“绘图”工具栏上的“绘图”按钮,依次选择“对齐或分布→水平居中”命令,将所有选中的图形“水平居中”对齐。
2. 同样的,同时选择“正式论文”和“打印上交”图形,执行“对齐或分布→垂直居中”命令,让它们“垂直居中”对齐。
3. 为了文字看起来更醒目,可以设置每个图形内的文字为“粗体”。
4. 接下来为图形设置三维效果。按住Shift键,同时选中所有的图形,单击底部“绘图”工具栏上的“三维效果样式”按钮,在弹出的列表中“三维样式1”,可以看到所有的图形被应用了三维效果样式。
5. 在所有图形保持被选中的状态下,再次单击“三维效果样式”按钮,选择“三维设置”命令,打开“三维设置”工具栏,按下图设置其“深度”为“12磅”。完成后三维效果的厚度看起来更薄,更自然。
6. 接下来为同种类型的图形设置相同的填充色。比如选中“开始”图形,单击鼠标右键,在弹出的菜单中选择“设置自选图形格式”命令,打开“设置自选图形格式”对话框,在“颜色与线条”选项卡内,按下图设置该图形的填充色。
7. 用同样的方法为其它图形设置填充色,让流程图的外观看起来更漂亮。
步骤四:添加连接箭头
下面的工作是为流程图的各个图形之间添加连接箭头。连接箭头可以让阅读者更准确快速地把握工作流程的走向。在绘制箭头之间,为了能够让绘出的箭头完全水平或者垂直,一定要在前面利用“对齐或分布”的“水平对齐”或者“垂直对齐”命令对图形进行过对齐。如果前面没有对齐过,则可以在绘制之间将相应图形“水平对齐”或“垂直对齐”。下面进入添加连接箭头的操作。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→直箭头连接符”。
2. 接着在两个需要添加连接符的图形之间拖动鼠标,当鼠标移动到图形对象上时,图形会显示蓝色的连接点,这些点表示可以附加连接符。将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起。
3. 用同样的方法为其它图形间添加直箭头连接符。在这个过程中,如果需要对某个图形进行移动,可选中图形后用方向键移动,如果要微移,则按住Ctrl的同时,使用方向键。
添加折线连接符和说明性文字
接下来我们要添加三个折线(肘形)连接符。
1. 选择窗口底部的“自选图形”按钮,在弹出的列表依次选择“连接符→肘形箭头连接符”。
2. 先在“与指导教师讨论”图形左侧的连接点点一下,接着向左侧拖动鼠标,然后向上再往右,在“毕业论文选题”图形左侧的连接点上点一下即可。完成后可以看到连接线上有一个黄色的小点,利用鼠标拖动这个小点可以调整肘形线的幅度。
3. 接下来,在这个小黄点处画一个矩形框,在其中添加文字“未通过”,同时设置该矩形框的线条颜色为“无线条颜色”,即不显示边框。
4. 设置完成后效果如下图。
word中的流程图方框间如何设置等距
1、按住Ctrl + A 组合键,同时选中方框;

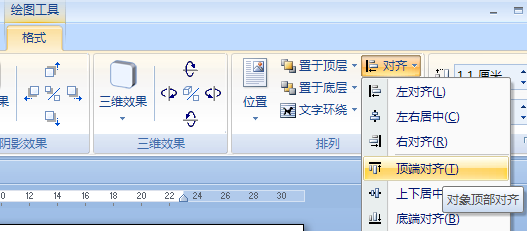

2、单击绘图工具格式----对齐----顶端对齐;
3、效果如图所示;
怎样用word绘制工艺流程图,怎么在方块里、方块外(线上)加文字???
1、在方块里面加,只需选中框,然后单击鼠标右键,选择:添加文字,然后就可以输入文字了。
2、在方块外面(线上)加,则需要,先选择菜单栏里:插入——文本框(横向文本框或纵向文本框),然后在图上空白处单击鼠标左键,则会在鼠标单击处出现一个文本框,将它拖到适当的位置,可以直接输入文字内容,你在担心有黑色边框吗?没关系,只需选中文本框,然后双击鼠标左键,就会弹出一个对话框,选择颜色为白色即可。
我也是刚刚自己摸索出来的,对于word 中绘图很有用,希望能够对你有所帮助。
Word在做流程图中怎么把竖向文本框与横向文本框中的一个中对齐。
1.首先,我们打开我们电脑上面的word,然后我们点击插入;
2.之后我们点击文本框,弹出的界面,我们点击简单文本框;
3.之后我们点击工具栏中的开始;
4.然后我们点击居中按钮;
5.结果如图所示,我们便看到文字居中对齐了.
怎么使word中的流程图整个向右平移?
方法一:用“选择对象”(绘图工具栏里的一个箭头的图标)把整个流程图都框住,就可以拖拽移动了。
方法二:先进行组合,再整体移动
第一步:
方式一:按照传统的操作模式需要按住CTRL键的同时点击一个个的文本框,不但耗时而且容易点错。
方式二:

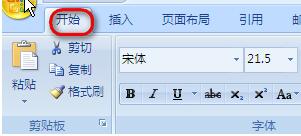

1:再次回到word的工具栏界面,找到“开始”按钮,进入该选项。
2:在“开始”项下找到“编辑”选项区,其中有一个“选择”的选项按钮,点击它

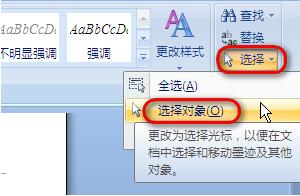

3:在下拉菜单中选择“选择对象”功能

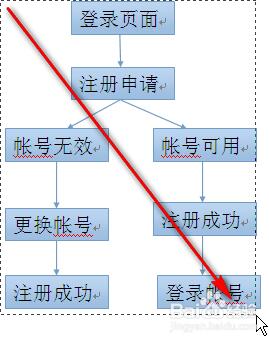

4:再次回到文档页面,在空白区域开始按住鼠标然后拖动,将所有的文本框和线条均选中

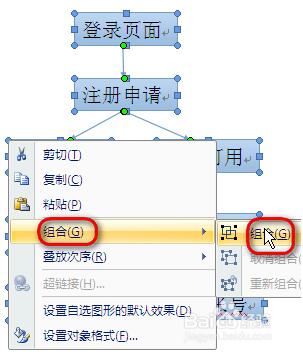

第二步:在任意一个文本框上点击鼠标右键,弹出菜单项,选择“组合”-“组合”选项,至此所有的对象就轻松的被选择组合了,可以任意进行移动。
word 横向分布什么意思
相对于页排列两个或多个浮动对象或绘图画布
若要使用该过程,对象不能在绘图画布上,而且必须在页面视图 (页面视图:文档或其他对象的一种视图,与打印效果一样。例如,页眉、页脚、栏和文本框等项目会出现在它们的实际位置上。)中工作。
在“绘图”工具栏上,单击“绘图”。
指向“对齐或分布”,再单击“相对于页”。

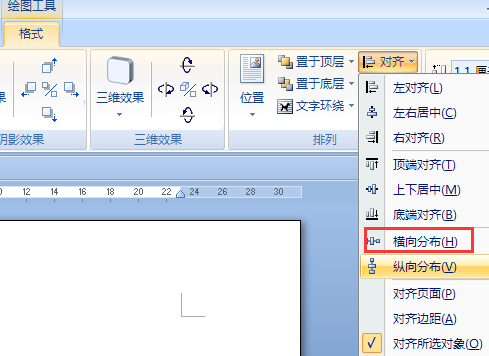

再次单击“绘图”,指向“对齐或分布”,然后单击“横向分布”或“纵向分布”。
在word里的visio流程图,想双击进行修改,双击后其中有一段横向文字变成靠左竖排了?
把那段变成竖排的文字反白,然後点Word档里的段落工具列下方往右下指的箭头,在出现的视窗中,把一般/对齐方式这个选项栏内的参数,改成左右对齐。然後把缩排/右或/左里头的参数全改为0,把缩排/指定方式内的参数改成无,再按确定,回到Word视窗里,竖排文字就会恢复成横排,而且是对齐放置在中间。这时先按存档,保留一下改变後的格式。而其他地方最好如法泡制,统一起来,以免又让文字排列格式乱掉。这样也可以让全体一致,整齐美观。自然,同样还是再存一下档案。
