1、打开文档(这里以在office2013新建一个文档为例子讲解,其他版本的office完全可以参照这个方法)

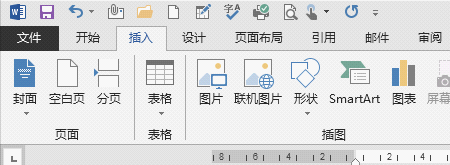

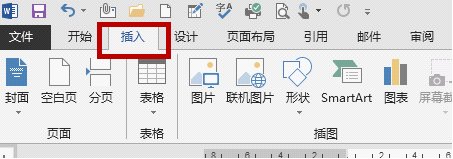

2、点击“插入”,进入插入的相关选项界面

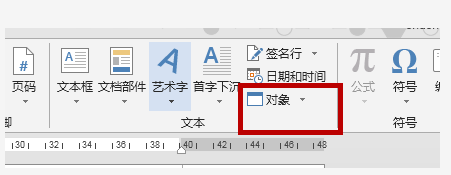

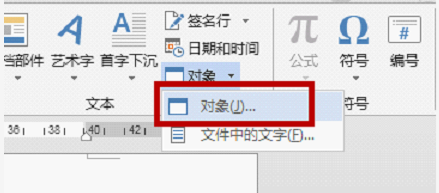

3、点击该快捷菜单栏右上边的“对象”
4、在出来的选项中点击“选项(J)”

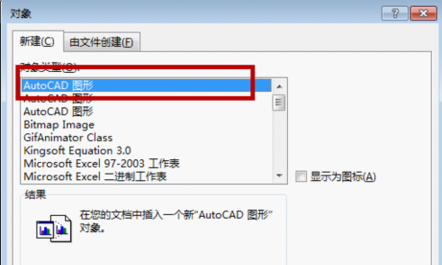

5、选择"AutoCAD",点击“确定”

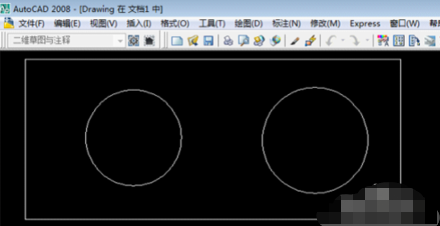

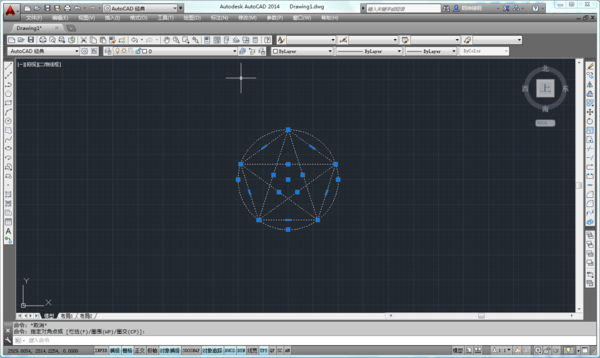

6、这时候正在启动CAD程序,需要一定的时间,启动后自动进入CAD绘图程序,绘制你想要的图,或者将别的CAD中的图复制粘贴在里面。

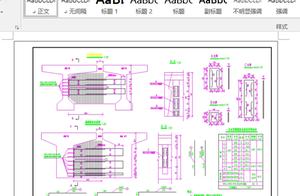

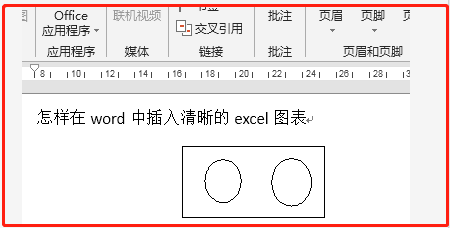

7、利用快捷键:“Ctr+s”,关掉CAD窗口。这时候你回到word界面,你会发现,图十分清晰
扩展资料:
把cad图形导入excel图表的方法

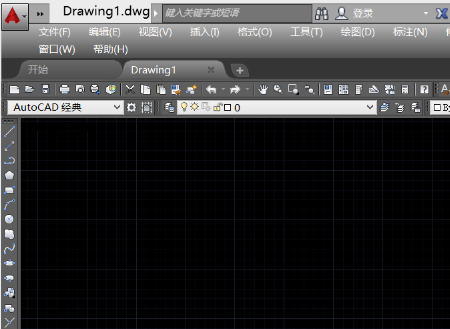

1、打开CAD这款软件,进入CAD的操作界面如图所示:

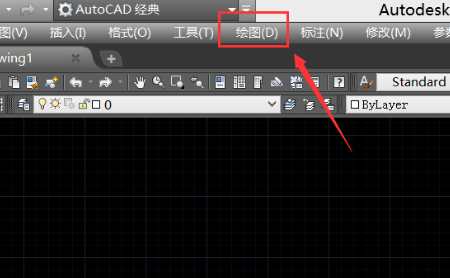

2、在该界面内找到绘图菜单,如图所示;

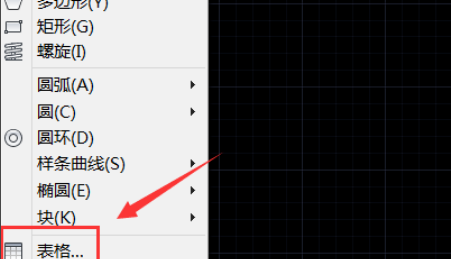

3、点击绘图菜单,在其子级菜单里找到表格选项,如图所示:

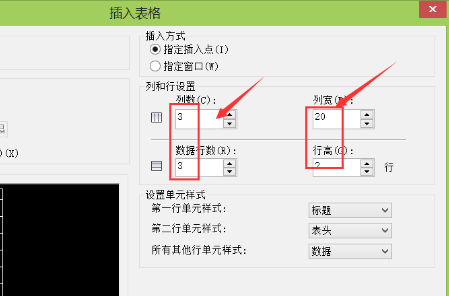

4、点击表格选项,在弹出的对话框内设置表格的行数和列数,并设置行高和列宽,如图所示:

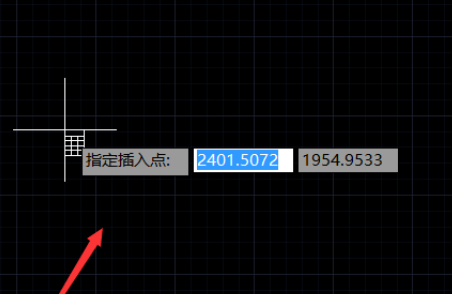

5、设置好以后点击确定,提示我们指定插入点,如图所示:

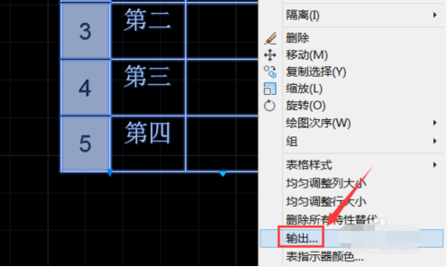

6、指定插入点以后,在绘图区里就出现了表格,选择该表格单击鼠标右键,在弹出的右键菜单里找到输出选项,如图所示:

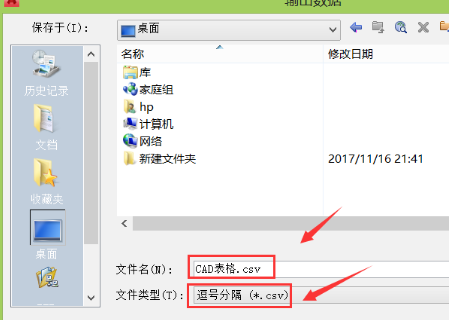

7、点击输出选项在弹出的对话框内给文件命个名字,然后设置格式为逗号分隔(*scv),

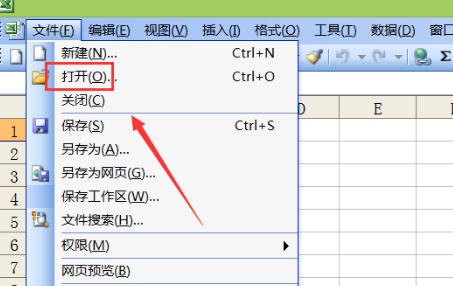

8、然后打开excel这款软件,在该界面内找到文件菜单里的打开选项,如图所示:

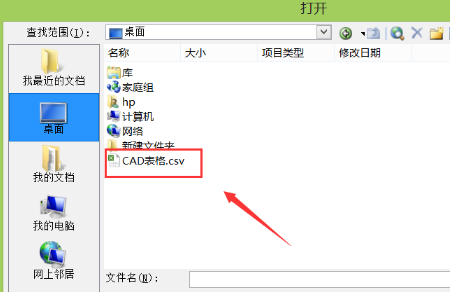

9、点击打开选项在弹出的对话框内找到我们刚刚输出的图形文件,点击打开我们就将CAD图形导入到excel中了,如图所示:
如何将CAD中的图转换到WORD里面打印出来
其实很简单,首先选中你所画的平面图,点文件,输出,选择图元文件(wmf)或bmp文件,保存,然后再新建一个word文档,点插入,图片,来自文件,选择你刚保存好的图元文件或bmp文件,这样就将图片弄到word中,另外还有一种方法,那就是使用adob pdf虚拟打印机,这个虚拟打印机是安装acrobat professional后自动添加,利用该打印机,你可以把pdf图片虚拟打印成pdf文件,再通过acrobat可以把该pdf文件保存为jpg、bmp等格式的图片文件,同样通过word插入图片的方式把cad图片弄到word中!
怎么把cad里的图导入word
将AutoCAD里的图形保存为wmf文件(图元文件)后即可在word文档里直接插入使用。
所需工具原料:
1.软件AutoCAD2014。
2.软件Word 2010。
操作流程:

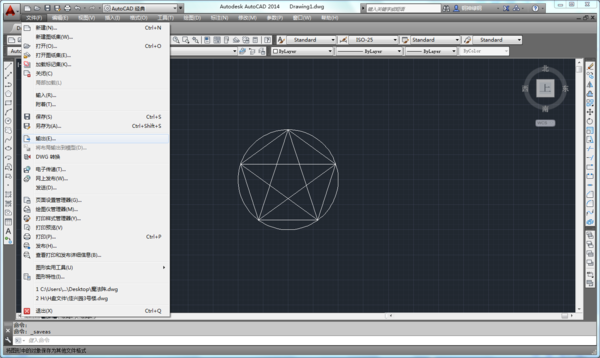

1.打开一个AutoCAD文件,点击文件-输出。

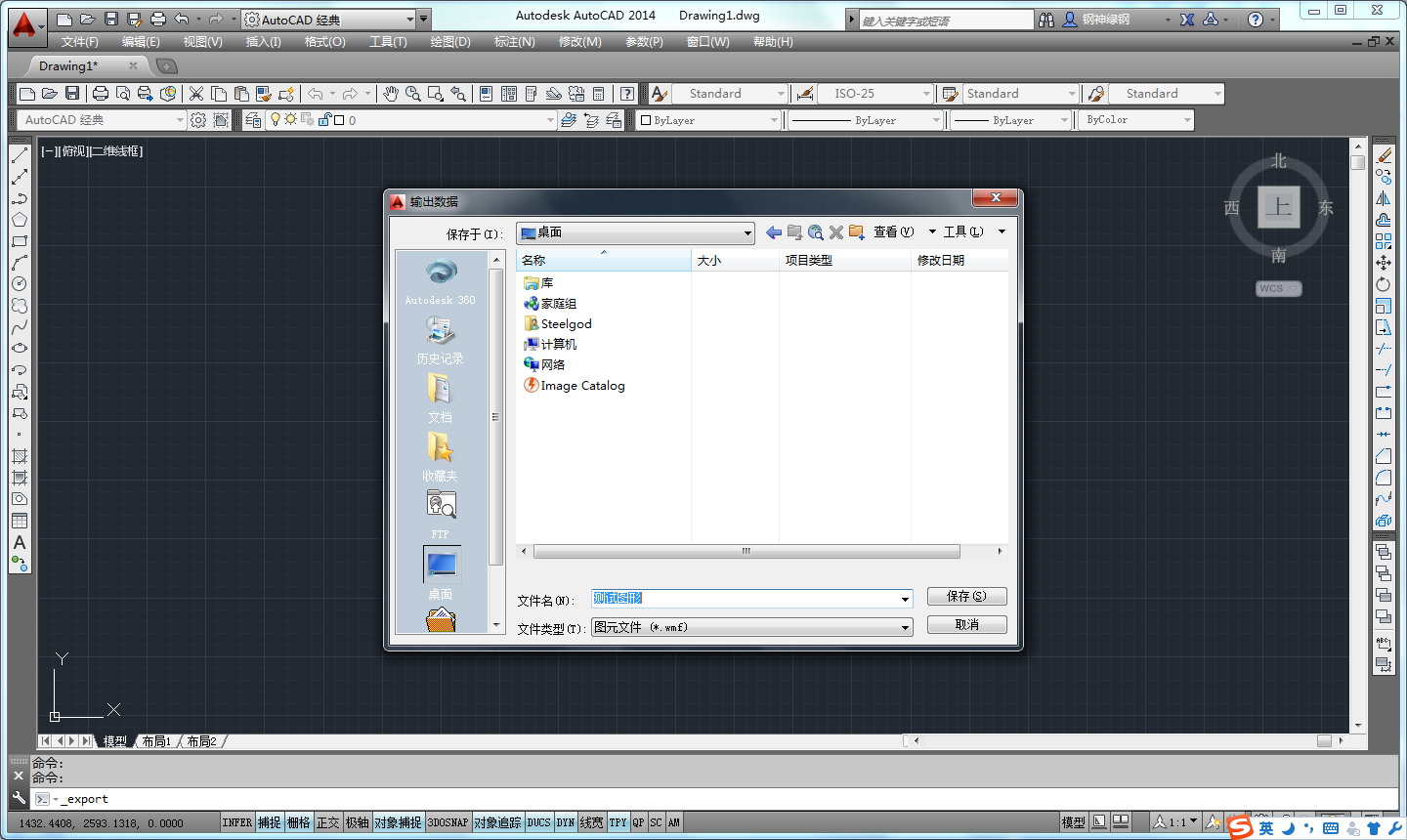

2.输入自定义名称,类型必须是wmf,路径随意,点击保存。
3.用鼠标左键框选图形。
4.按回车键,设置路径、名称、文件类型(参数和刚才的一致),点击保存按钮。

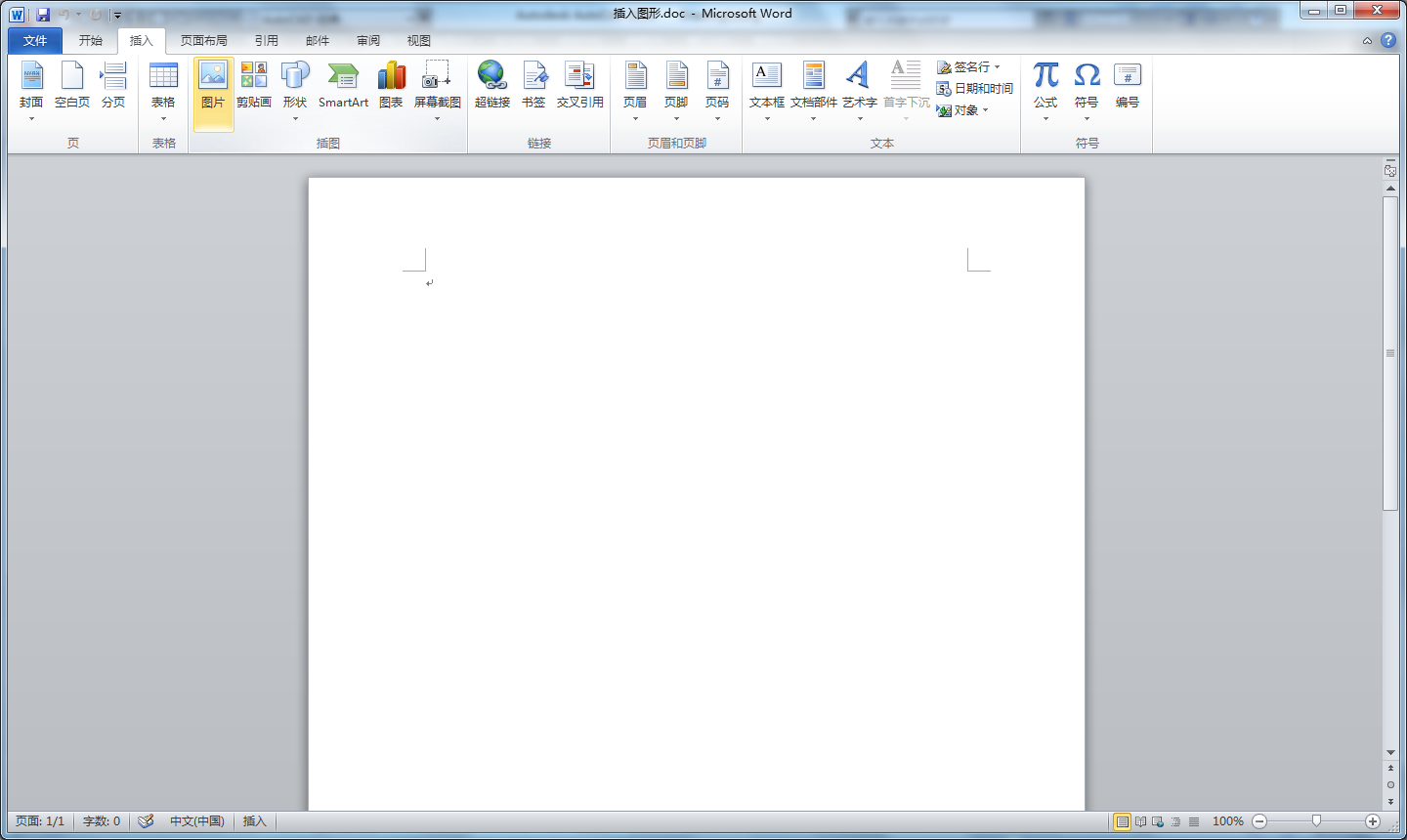

5.打开word文档,点击插入-图形。

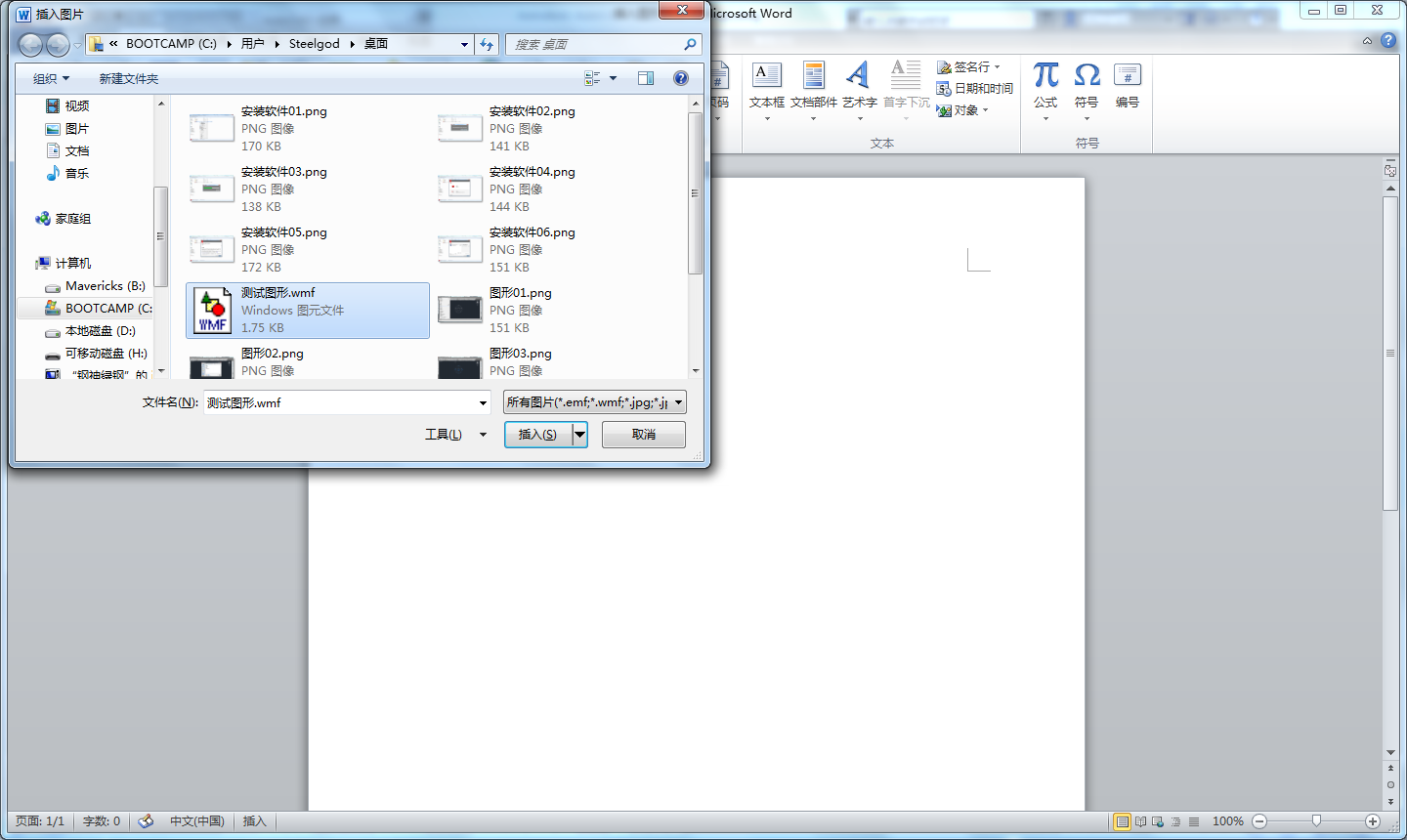

6.双击选择电脑上的wmf文件。

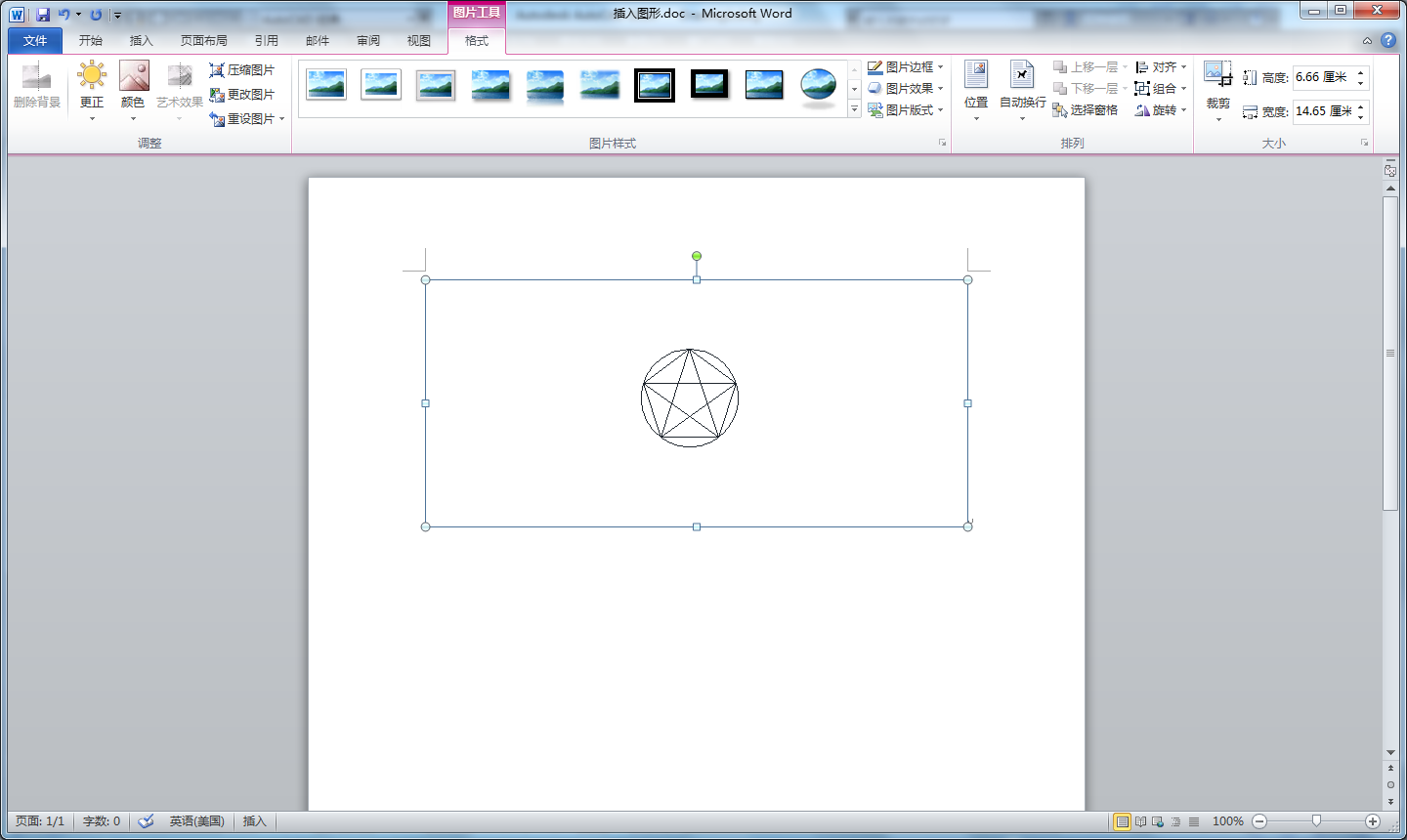

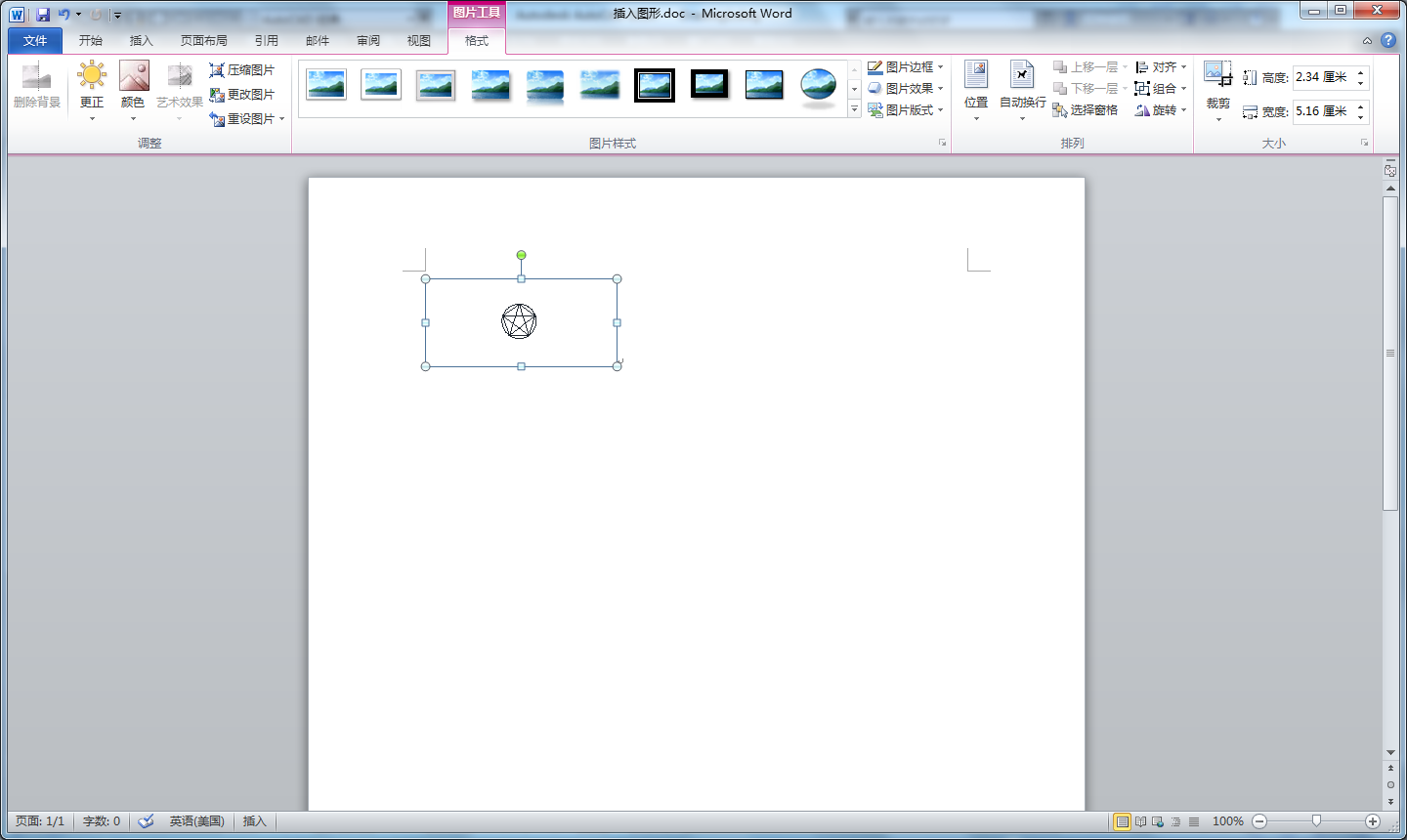

7.图形插入完毕。
8.缩放图形,移动到合适位置即可。
注意事项:
1.在输出wmf图元文件时,如果不进行步骤三和步骤四操作,则图形输出失败。
2.在word文档里调整图形尺寸时,必须选中图形,看到图形周围出现安全框时才能进行调节。
怎样在Word中插入AutoCAD图形,使打印出来的效果跟直接打印dwg出来的线条一样平滑
可先运行一个叫“Better WMF”的软件(如需要只输出黑色,应先设置线条颜色和宽度),然后在AutoCAD将需要导入到Word的图形选取->复制。再打开Word,进行粘贴即可。
cad图怎么导入word
CAD转到word的几种方法:
1,直接在word中进行 菜单:插入-对象,“对象”对话框,选择“由文件创建”在选择你要插入的CAD文件图形,再确定就自动打开你的那个CAD文件,此时你需要做的是调整CAD运行窗口的大小到适合大小,一般占1/4屏幕较好,再保存CAD就插入完成。
2.使用CAD的的输出功能来进行:
在CAD中的输出中,对word 可以用的有*.BMP画图板格式和*.wmf图元文件格式,使用该两种输出文件时,应该是先调整CAD运行窗口的大小到适合大小,再菜单输出,此时需要选择输出图形的范围,跟打印选框类似,再确定保存就是,你所选框范围内的东西就截取呈输出格式的文件,
最后使用word的插入-对象选择你输出的图片即可!
比较:第一种方案使用的打印效果较好,便于使用,但不能显示线宽,你所设置的线宽大于0.3的均为统一粗线,小于0.3的线宽均属于细线,不够好看没区别,但简单图形用细线打印出来比较好看些!而且这种方法的图形是可以改动的,还可以用CAD编辑。
第二种方法是,可以显示线宽,但最大缺点是不能再修改,同时它在调整CAD运行窗口的时候,须将图形调整到可以分辨清楚的大小,不然它的输出仅仅类似“考屏”,图形放大时会出现断续状的位图。使用这种方法需耐心调整CAD运行窗口。
解决第二种方法的办法有一个软件,它可以有效处理上述问题,但就是它也不能像第一种方法一样可以再修改。软件名称:BetterWMF 4.01,再百度中搜一下可以找到!
为什么打印机连接电脑后可以打印Word 文档,却打印不了CAD文档?...
cad工具栏:文件→绘图仪器管理器→添加绘图仪向导
双击→开始→系统打印机(自己已经安装的与需要使用的其它电脑上相同的打印机,也是自己系统默认的)→其它电脑及打印机名称→“输入文件→名称(自己编一个即可,如“1”)→完成。
然后打开cad页面,点击工具栏上的“文件”→页面设置管理器→修改→打印机/绘图仪→找打印机名称(如“1.pc3”)→按自己需要作其它常规设置→确定→关闭即可。
如何将cad中的图导入word
方法/步骤
先打开需要导出的CAD图形
然后将背景色设置为白色,这样便于在word文件中设置白底黑线的图形文件,具体操作,如图所示:
然后点击确定,整体背景色显示为白色
点击-----文件------输出-------
弹出对话框选择文件类型------图元文件(*.wmf)--------保存
鼠标变化为捕捉方块,点击方块-----把要输出区域框选----回车----完成
打开 word文件,点击----插入-----图片-----来自文件----
然后在弹出的对话框中选择要导入的图形文件---点击确定
这时看到导入的图片图形部分小而空白处较多,怎么办呢?
点击word文件中的图形编辑器-----裁剪-----把图形放大(或缩小)到需要的尺寸。
可以用这种办法放置多张图形。
为什么我把CAD图拷进WORD里打印不出来,CAD是2007,打印机是HPL1007。请高手帮帮忙!谢谢!
保存格式不对,不能存为.dwg,保存为bmp,试一下吧
