负输入端
Ui-=0;
流过R1、R2的电流为I1=Ui/R1
T型电阻网络的中点电压为:U1=Ui-(Ui/R1)*(R1+R2)=-Ui*R2/R1 (1)
流过R3的电流为I3=U1/R3,流过R4的电流为I4=(U1-Uo)/R4
I1=I3+I4
Ui/R1=U1/R3+(U1-Uo)/R4 (2)
式(1)代入(2)
-R2*Ui/(R1*R3)+[-R2*Ui/R1-Uo]/R4=Ui/R1
化解上式即可得到:
uo/ui =-(R3R4+R2R4+R2R3)/R1R3
运算放大器的开环增益和闭环增益都是什么意思啊?

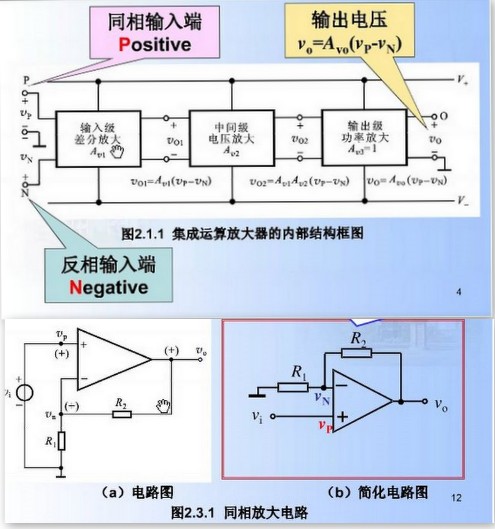

如图2.1.1当输入信号电压Vp和Vn加到差分放大输入级的两输入端时,得该级的输出电压Vo1=Av1*(Vp-Vn),其中Av1是输入级的电压增益。Vo1传送到中间级进行电压放大,从而在该级的输出端产生Vo2=Av1*Av2*(Vp-Vn)。输出级无电压放大功能(Av3=1),但它能利用电压Vo2的控制作用,从而能对外接低阻值的负载供给一定的功率。运放的输出电压Vo=Avo*(Vp-Vn),其中Avo=Av1*Av2是运放的开环电压增益,即运放由输出端到输入端无外接反馈元件时的电压增益。
如图2.3.1所示,根据虚短和虚断的概念有:Vp=Vn,ip=in=0,可得Vi=Vp=Vn=Vf=R1*Vo/(R1+R2),Av=Vo/Vi=(R1+R2)/R1=1+R2/R1,则其中Av为接入负反馈后的电压增益,称为闭环电压增益。
求增益可变放大器电路
用一个运算放大器,反馈电阻用一个模拟开关切换负反馈电阻,输入电阻为1K,
1,放大倍数为100时,负反馈电阻为100K;
2,放大倍数为10时,负反馈电阻为10K;
3,放大倍数为2.5时,负反馈电阻为2.5K;
电路还有的部分:CPU运算电路,用于计算模拟开关切换的位置;参考电压输出,用于提供一个标准的参考电压,
电路图、软件还是要你自己动手。
采用集成运算放大器LM741设计一个闭环增益为10的反相输入放大电路,要求输入阻抗不低于20kΩ。
答案:

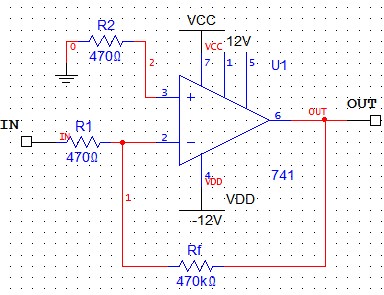

1、电路如图,增益为10,那么AV=1000=Rf/R1;
2、集成运放一块LM471
电阻R1、R2470Ω,Rf470KΩ
3、(只能上传一张图片)
4、当输入端置于电源负端,电路不能正常工作,因为电路输出始终为正最大值,信号将无法输入;
5、条件不够
6、条件不够
详细了解请加QQ:804867084
RC桥式正弦波振荡电路的放大器电压增益必须是3吗?
是的,模电书上说A=3才能产生持续稳定的输出。
但实际上要起振必须是A>3,如果是A=3,那么振荡幅度非常小,因为A=3是振荡平衡条件,振荡器是没有外来输入信号激励的,只能靠电路噪声来激励,既然电路已经平衡,激励起振的源也不再放大,所以输出是非常小的,一般小于毫伏级。所以要起振必须是A>3,但如果是A>3,激励信号会被放大,而且越来越大,直到信号失真。
为了能够有持续的稳定输出,电路中加入了非线性元件,一般是二极管。电路的非线性元件的加入就等于加入了一个自动可调增益的元件,在起振时(幅度较小时)A>3,很快得到起振并放大,随着幅度的增大,A会逐渐减小,直到A=3时稳定。
(这些你也都可以模拟出来的)
至于你所说的幅度可以调小并不是A<3,而是在不同幅值上的平衡,波形稳定时还是A=3的。
你可以计算一下,在有稳定波形输出时的反馈电阻总是有Rf‘/R0>2的,仍然是(考虑非线性元件作用时)A=3,这里的Rf’是指可调电阻和与非线性元件并联的电阻的总值(也就是不考虑非线性元件时的几个电阻的总值);你可以再试一下,当不考虑与非线性元件并联的电阻时的阻值(就是上面的Rf减去与非线性元件并联的电阻)大于2R0时,波形开始失真。
希望我的回答能帮助到你对问题的理解,另外就是基础知识非常重要,电路方面对电路原理的吃深吃透也很重要,发现不能理解的现象先是从基础知识开始讨论分析,解释不也的可以提问请教。
祝你成功。更多
我改变增益电阻的大小,A=Rf/R0+1,A怎么还是3呢?不是了吧。
我调试的时候,只要产生了正弦波,随便怎么改变Rf的大小,波形都在,只是幅值不一样而已。
Rf随意改变,这个A应该不是3吧
你改变的是幅值,而增益是自动调整的。

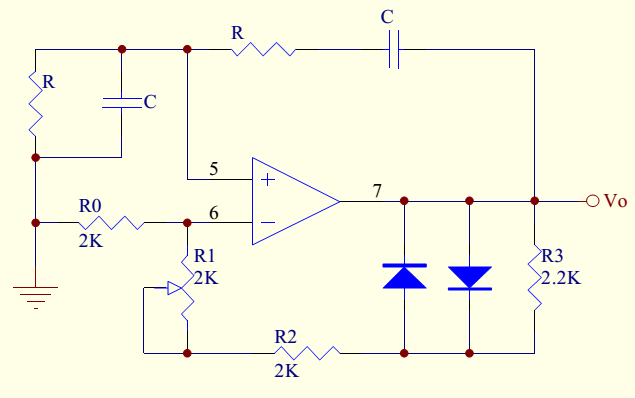

在电路设计时,电位器是用来调整幅值的。以下图为例,Rf=R1+R2+R3‘,R3’为R3与二极管组成的动态电阻,R3’是自动调节增益平衡的。
R3‘(R3和二极管组成的动态电阻)自动调节过程:当输出幅值很小时二极管动态电阻很大,主要是R3起作用,等效阻值略小于R3;随着幅值的增大,二极管动态电阻随着减小,等效阻值也随着减小;当幅值很大时,二极管动态电阻很小,等效阻值很小。
调节R1,当R1为零时,R3’自动调整到2K,Rf=R2+R3‘=2R0=4K,A=3,这时输出的幅值很小;当调节R1增大时,输出幅值增大,输出幅值增大到使Rf=R1+R2+R3'=2R0=4K,当R1调到最大(2K)时,Rf=R1+R2+R3',这时R3’很小但不等于零,所以Rf=R1+R2+R3'>2R0,这时输出幅值达到最大同时有些失真。
因此如果要使得输出没有失真,适当减小R1,如1.8K,这样在R1的调节过程中都有波形输出,且输出幅值随着R1的变化而变化。这时不管R1怎么调节,电路的增益始终是A=3。
这个电路你可以用模拟软件进行模拟。
这是参数设置的一种组合方式,当然有很多种组合方式。
我做的实际电路和这个差不多,还是没懂,为什么增益都没有变,输出电压幅值会改变?
这也是一个基础知识的问题。
这是个振荡电路,是一个由放大器组成的振荡电路。
首先要搞清楚,放大电路的输出幅值不仅仅与增益有关的。
对于放大电路,当输入信号一定时,输出幅值随增益的变化而变化。但如果增益一定时,输出幅值会随输入输入信号的幅值变化而变化的。
在这个振荡电路中,同相输入端的RC串并联电路部分的串联阻抗是并联阻抗的两倍,所以条件是反相输入端的Rf也是R0的丙倍。同相输入端的RC并联部分是信号输入部分,它与R0上的信号幅值相等;RC串联部分是反馈部分,它与Rf上的信号幅值相等。
从电路结构上可以看出:RC并联部分的信号幅值与R0上的信号幅值相等,RC串联部分的信号幅值与Rf上的信号幅值相等。
在调节R1的过程中,Rf的大小是通过Rf上的反馈幅值来调节的,R1增大时,只有通过增大输出幅值使得R3‘减小达到Rf=2R0的平衡。Rf上的幅值是与R0上的幅值是成比例的,Rf上的幅值增大,与R0上的幅值也随着增大,也就是RC并联部分的信号幅值也增大。这里的输入输出是紧密相联系的,是不可分割的。
这就相当于在调节R1的过程中调节了输入信号的大小,虽然增益不变,但输出幅值也就随着变化了。
三极管PNP放大150倍的电路图

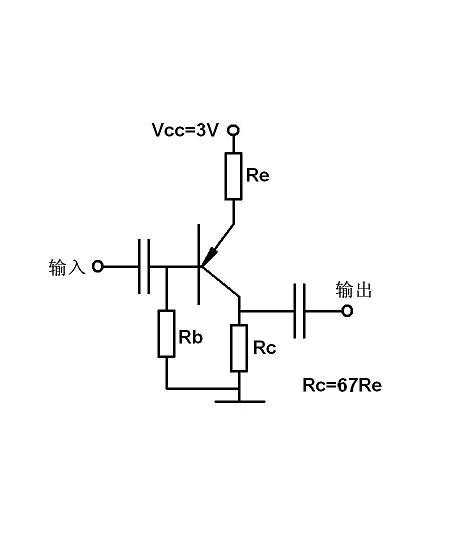

实用电路见下图。三极管应选用β值大的,例如BC859CLT1G(β=420~800),但不要用那种β值超大的复合管,因为电源电压只有3V。
具体的Rb取值要根据实际β值确定,要使无信号时的三极管集电极电压Vc=1V左右。
Rc=67Re可使放大倍数为66倍。
利用放大器芯片AD620设计一个放大电路
0~1V放大到0~5V,所以增益G=5,对么?不知道放大5倍为什么你要用这么高级的AD620.

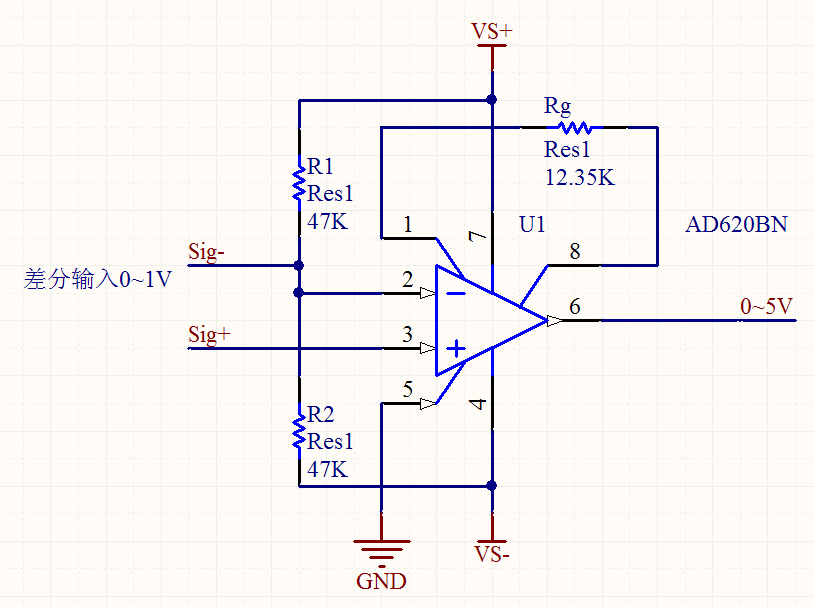

AD620为仪用放大器,它不是普通运放,参考它的Datasheet可知内部为三运放结构,增益(放大倍数)计算如下->
G=(49.4K/Rg)+1Rg为pin1和pin8之间的电阻
所以Rg=12.35k
由于需要差分输入,不要共地,2个47K是提供偏置电压的.
射频放大器电路理论计算
完全没有必要用分立元器件做呀,用运放设计会好很多。高增益,高带宽,而且增益可变
