楼主说一下用途先,是要煲耳机
还是要用声卡当电子线路的信号源
还是测试你的音频系统
煲耳机的话,可以用MyToneTest
虚拟信号源有个David's Audio Sweep Generator小软件,可以产生固定频率和扫频输出,配套的还有双龙的虚拟仪器,用声卡当示波器的
测试声卡、录音机等系统当然就用著名的RMAA咯
这几个我都有,第三个很容易找,前面两个你找不到的话,在问题补充里面留邮箱,软件大小都在200多K,顺手扔给你~~
有没有 免费的 音频信号发生器 软件 下载 一直都找不到
aa楼主说一下用途先,是要煲耳机 还是要用声卡当电子线路的信号源 还是测试你的音频系统 煲耳机的话,可以用MyToneTest 虚拟信号源有个David's Audio Sweep Generator小软件,可以产生固定频率和扫频输出,配套的还有双龙的虚拟仪器,用声卡当示波器的 测试声卡、录音机等系统当然就用著名的RMAA咯 这几个我都有,第三个很容易找,前面两个你找不到的话,在问题补充里面留邮箱,软件大小都在200多K,顺手扔给你~~
信号发生器的分类?
信号发生器按传统工作频段分类,有超低频信号发生器、低频信号发生器、高频信号发生器、微波信号发生器。
超低频信号发生器一般是指工作频率下潜到0.1Hz以下的信号发生器,一般用于专业上的特殊用途。低频信号发生器一般是指工作频率主要在1Hz~1MHz的信号发生器,多用于音频领域。高频信号发生器,也叫射频信号发生器,一般是指工作频率从100kHz到几百兆赫的信号发生器(目前频率高的可以达到几吉赫兹),多用于通信和测量领域。微波信号发生器一般是指工作频率高达数吉赫兹到几十吉赫兹的信号发生器,多用于雷达领域。
随着频率合成技术和电路的发展,很多信号发生器都可提供更大的频率覆盖范围,一机多能,频段的划分渐渐成为一个模糊的观念。例如常用的Agilent 33250A函数发生器就可以工作在1μHz~80MHz的范围,包含传统的超低频、低频、音频和HF频段。
信号发生器按频率产生机制,分有LC振荡器信号发生器、压控振荡信号发生器、频率合成信号发生器。具体在上文中已有详述。目前低端的廉价信号发生器多采用LC振荡器,中低端的函数信号发生器多采用压控振荡器,中高档的信号发生器多采用DDS频率直接合成技术。随着DDS技术的普及和芯片价格的下降,越来越多的信号发生器采用DDS技术,并有向入门级产品发展的趋势。近期,很多一两千元的函数信号发生器也开始使用DDS技术。
信号发生器按功率输出,可以分为简易信号发生器、标准信号发生器、功率信号发生器。简易信号发生器在信号输出幅度控制上比较简单,只使用一个简易衰减器,对输出的信号不能直接量化控制。标准信号发生器在信号输出幅度上有严格的控制,能提供准确的输出幅度读数。一般高频标准信号发生器输出幅度在-127~+23dBm。功率信号发生器则提供较大的功率输出,一般在+20dBm以上,功率大的可达几瓦到几十瓦。
信号发生器按照产生信号类型可以分为正弦信号发生器、函数信号发生器、脉冲信号发生器、随机信号发生器、专用信号发生器。正弦信号发生器提供最基本的正弦波信号,可以作为参考频率和参考幅度信号,用于增益和灵敏度的测量以及仪器的校准。常见的高频信号发生器和标准信号发生器都属于此类。函数信号发生器可以产生各种函数波形信号,典型的有方波、正弦波、三角波、锯齿波、脉冲等。函数信号发生器一般工作频率不高,频率上限在几兆赫到一二十兆赫,频率下限很低,大多可以低于0.1Hz。函数信号发生器用途非常广泛,科学实验、产品研发、生产维修、IC芯片测试中都能见到它的身影。脉冲信号发生器和随机信号发生器多用于专业场合。专用信号发生器是产生特定制式信号的专用仪器,如常见的电视信号发生器、立体声信号发生器等。
高端信号发生器有矢量信号源、基带信号源,主要应用在航空、国防等尖端领域,价格也非常昂贵。
eda 信号发生器
EDA技术的概念
EDA技术是在电子CAD技术基础上发展起来的计算机软件系统,是指以计算机为工作平台,融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果,进行电子产品的自动设计。
利用EDA工具,电子设计师可以从概念、算法、协议等开始设计电子系统,大量工作可以通过计算机完成,并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA的应用。目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中,从设计、性能测试及特性分析直到飞行模拟,都可能涉及到EDA技术。本文所指的EDA技术,主要针对电子电路设计、PCB设计和IC设计。
EDA设计可分为系统级、电路级和物理实现级。
2 EDA常用软件
EDA工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:multiSIM7(原EWB的最新版本)、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同进还可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。
(下面是关于EDA的软件介绍,有兴趣的话,旧看看吧^^^)
下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
2.1 电子电路设计与仿真工具
我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。但是有的时候,我们会发现做出来的东西有很多的问题,事先并没有想到,这样一来就浪费了我们的很多时间和物资。而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。有没有能够不动用电烙铁试验板就能知道结果的方法呢?结论是有,这就是电路设计与仿真技术。
说到电子电路设计与仿真工具这项技术,就不能不提到美国,不能不提到他们的飞机设计为什么有很高的效率。以前我国定型一个中型飞机的设计,从草案到详细设计到风洞试验再到最后出图到实际投产,整个周期大概要10年。而美国是1年。为什么会有这样大的差距呢?因为美国在设计时大部分采用的是虚拟仿真技术,把多年积累的各项风洞实验参数都输入电脑,然后通过电脑编程编写出一个虚拟环境的软件,并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。这样一来,只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验,哪里不合理有问题就改动那里,直至最佳效果,效率自然高了,最后只要再在实际环境中测试几次找找不足就可以定型了,从他们的波音747到F16都是采用的这种方法。空气动力学方面的数据由资深专家提供,软件开发商是IBM,飞行器设计工程师只需利用仿真软件在计算机平台上进行各种仿真调试工作即可。同样,他们其他的很多东西都是采用了这样类似的方法,从大到小,从复杂到简单,甚至包括设计家具和作曲,只是具体软件内容不同。其实,他们发明第一代计算机时就是这个目的(当初是为了高效率设计大炮和相关炮弹以及其他计算量大的设计)。
电子电路设计与仿真工具包括SPICE/PSPICE;multiSIM7;Matlab;SystemView;MMICAD LiveWire、Edison、Tina Pro Bright Spark等。下面简单介绍前三个软件。
①SPICE(Simulation Program with Integrated Circuit Emphasis):是由美国加州大学推出的电路分析仿真软件,是20世纪80年代世界上应用最广的电路设计软件,1998年被定为美国国家标准。1984年,美国MicroSim公司推出了基于SPICE的微机版PSPICE(Personal-SPICE)。现在用得较多的是PSPICE6.2,可以说在同类产品中,它是功能最为强大的模拟和数字电路混合仿真EDA软件,在国内普遍使用。最新推出了PSPICE9.1版本。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真,都可以得到精确的仿真结果,并可以自行建立元器件及元器件库。
②multiSIM(EWB的最新版本)软件:是Interactive Image Technologies Ltd在20世纪末推出的电路仿真软件。其最新版本为multiSIM7,目前普遍使用的是multiSIM2001,相对于其它EDA软件,它具有更加形象直观的人机交互界面,特别是其仪器仪表库中的各仪器仪表与操作真实实验中的实际仪器仪表完全没有两样,但它对模数电路的混合仿真功能却毫不逊色,几乎能够100%地仿真出真实电路的结果,并且它在仪器仪表库中还提供了万用表、信号发生器、瓦特表、双踪示波器(对于multiSIM7还具有四踪示波器)、波特仪(相当实际中的扫频仪)、字信号发生器、逻辑分析仪、逻辑转换仪、失真度分析仪、频谱分析仪、网络分析仪和电压表及电流表等仪器仪表。还提供了我们日常常见的各种建模精确的元器件,比如电阻、电容、电感、三极管、二极管、继电器、可控硅、数码管等等。模拟集成电路方面有各种运算放大器、其他常用集成电路。数字电路方面有74系列集成电路、4000系列集成电路、等等还支持自制元器件。MultiSIM7还具有I-V分析仪(相当于真实环境中的晶体管特性图示仪)和Agilent信号发生器、Agilent万用表、Agilent示波器和动态逻辑平笔等。同时它还能进行VHDL仿真和Verilog HDL仿真。
③MATLAB产品族:它们的一大特性是有众多的面向具体应用的工具箱和仿真块,包含了完整的函数集用来对图像信号处理、控制系统设计、神经网络等特殊应用进行分析和设计。它具有数据采集、报告生成和MATLAB语言编程产生独立C/C++代码等功能。MATLAB产品族具有下列功能:数据分析;数值和符号计算、工程与科学绘图;控制系统设计;数字图像信号处理;财务工程;建模、仿真、原型开发;应用开发;图形用户界面设计等。MATLAB产品族被广泛应用于信号与图像处理、控制系统设计、通讯系统仿真等诸多领域。开放式的结构使MATLAB产品族很容易针对特定的需求进行扩充,从而在不断深化对问题的认识同时,提高自身的竞争力。
2.2 PCB设计软件
PCB(Printed-Circuit Board)设计软件种类很多,如Protel、OrCAD、Viewlogic、PowerPCB、Cadence PSD、MentorGraphices的Expedition PCB、Zuken CadStart、Winboard/Windraft/Ivex-SPICE、PCB Studio、TANGO、PCBWizard(与LiveWire配套的PCB制作软件包)、ultiBOARD7(与multiSIM2001配套的PCB制作软件包)等等。
目前在我国用得最多当属Protel,下面仅对此软件作一介绍。
Protel是PROTEL(现为Altium)公司在20世纪80年代末推出的CAD工具,是PCB设计者的首选软件。它较早在国内使用,普及率最高,在很多的大、中专院校的电路专业还专门开设Protel课程,几乎所在的电路公司都要用到它。早期的Protel主要作为印刷板自动布线工具使用,其最新版本为Protel DXP,现在普遍使用的是Protel99SE,它是个完整的全方位电路设计系统,包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布局布线),可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能,并具有Client/Server(客户/服务体系结构), 同时还兼容一些其它设计软件的文件格式,如ORCAD、PSPICE、EXCEL等。使用多层印制线路板的自动布线,可实现高密度PCB的100%布通率。Protel软件功能强大(同时具有电路仿真功能和PLD开发功能)、界面友好、使用方便,但它最具代表性的是电路设计和PCB设计。
2.3 IC设计软件
IC设计工具很多,其中按市场所占份额排行为Cadence、Mentor Graphics和Synopsys。这三家都是ASIC设计领域相当有名的软件供应商。其它公司的软件相对来说使用者较少。中国华大公司也提供ASIC设计软件(熊猫2000);另外近来出名的Avanti公司,是原来在Cadence的几个华人工程师创立的,他们的设计工具可以全面和Cadence公司的工具相抗衡,非常适用于深亚微米的IC设计。下面按用途对IC设计软件作一些介绍。
①设计输入工具
这是任何一种EDA软件必须具备的基本功能。像Cadence的composer,viewlogic的viewdraw,硬件描述语言VHDL、Verilog HDL是主要设计语言,许多设计输入工具都支持HDL(比如说multiSIM等)。另外像Active-HDL和其它的设计输入方法,包括原理和状态机输入方法,设计FPGA/CPLD的工具大都可作为IC设计的输入手段,如Xilinx、Altera等公司提供的开发工具Modelsim FPGA等。
②设计仿真工作
我们使用EDA工具的一个最大好处是可以验证设计是否正确,几乎每个公司的EDA产品都有仿真工具。Verilog-XL、NC-verilog用于Verilog仿真,Leapfrog用于VHDL仿真,Analog Artist用于模拟电路仿真。Viewlogic的仿真器有:viewsim门级电路仿真器,speedwaveVHDL仿真器,VCS-verilog仿真器。Mentor Graphics有其子公司Model Tech出品的VHDL和Verilog双仿真器:Model Sim。Cadence、Synopsys用的是VSS(VHDL仿真器)。现在的趋势是各大EDA公司都逐渐用HDL仿真器作为电路验证的工具。
③综合工具
综合工具可以把HDL变成门级网表。这方面Synopsys工具占有较大的优势,它的Design Compile是作为一个综合的工业标准,它还有另外一个产品叫Behavior Compiler,可以提供更高级的综合。
另外最近美国又出了一个软件叫Ambit,据说比Synopsys的软件更有效,可以综合50万门的电路,速度更快。今年初Ambit被Cadence公司收购,为此Cadence放弃了它原来的综合软件Synergy。随着FPGA设计的规模越来越大,各EDA公司又开发了用于FPGA设计的综合软件,比较有名的有:Synopsys的FPGA Express, Cadence的Synplity, Mentor的Leonardo,这三家的FPGA综合软件占了市场的绝大部分。
④布局和布线
在IC设计的布局布线工具中,Cadence软件是比较强的,它有很多产品,用于标准单元、门阵列已可实现交互布线。最有名的是Cadence spectra,它原来是用于PCB布线的,后来Cadence把它用来作IC的布线。其主要工具有:Cell3,Silicon Ensemble-标准单元布线器;Gate Ensemble-门阵列布线器;Design Planner-布局工具。其它各EDA软件开发公司也提供各自的布局布线工具。
⑤物理验证工具
物理验证工具包括版图设计工具、版图验证工具、版图提取工具等等。这方面Cadence也是很强的,其Dracula、Virtuso、Vampire等物理工具有很多的使用者。
⑥模拟电路仿真器
前面讲的仿真器主要是针对数字电路的,对于模拟电路的仿真工具,普遍使用SPICE,这是唯一的选择。只不过是选择不同公司的SPICE,像MiceoSim的PSPICE、Meta Soft的HSPICE等等。HSPICE现在被Avanti公司收购了。在众多的SPICE中,HSPICE作为IC设计,其模型多,仿真的精度也高。
2.4 PLD设计工具
PLD(Programmable Logic Device)是一种由用户根据需要而自行构造逻辑功能的数字集成电路。目前主要有两大类型:CPLD(Complex PLD)和FPGA(Field Programmable Gate Array)。它们的基本设计方法是借助于EDA软件,用原理图、状态机、布尔表达式、硬件描述语言等方法,生成相应的目标文件,最后用编程器或下载电缆,由目标器件实现。生产PLD的厂家很多,但最有代表性的PLD厂家为Altera、Xilinx和Lattice公司。
PLD的开发工具一般由器件生产厂家提供,但随着器件规模的不断增加,软件的复杂性也随之提高,目前由专门的软件公司与器件生产厂家使用,推出功能强大的设计软件。下面介绍主要器件生产厂家和开发工具。
①ALTERA:20世纪90年代以后发展很快。主要产品有:MAX3000/7000、FELX6K/10K、APEX20K、ACEX1K、Stratix等。其开发工具-MAX+PLUS II是较成功的PLD开发平台,最新又推出了Quartus II开发软件。Altera公司提供较多形式的设计输入手段,绑定第三方VHDL综合工具,如:综合软件FPGA Express、Leonard Spectrum,仿真软件ModelSim。
②ILINX:FPGA的发明者。产品种类较全,主要有:XC9500/4000、Coolrunner(XPLA3)、Spartan、Vertex等系列,其最大的Vertex-II Pro器件已达到800万门。开发软件为Foundation和ISE。通常来说,在欧洲用Xilinx的人多,在日本和亚太地区用ALTERA的人多,在美国则是平分秋色。全球PLD/FPGA产品60%以上是由Altera和Xilinx提供的。可以讲Altera和Xilinx共同决定了PLD技术的发展方向。
③Lattice-Vantis:Lattice是ISP(In-System Programmability)技术的发明者。ISP技术极大地促进了PLD产品的发展,与ALTERA和XILINX相比,其开发工具比Altera和Xilinx略逊一筹。中小规模PLD比较有特色,大规模PLD的竞争力还不够强(Lattice没有基于查找表技术的大规模FPGA),1999年推出可编程模拟器件,1999年收购Vantis(原AMD子公司),成为第三大可编程逻辑器件供应商。2001年12月收购Agere公司(原Lucent微电子部)的FPGA部门。主要产品有ispLSI2000/5000/8000,MACH4/5。
④ACTEL:反熔丝(一次性烧写)PLD的领导者。由于反熔丝PLD抗辐射、耐高低温、功耗低、速度快,所以在军品和宇航级上有较大优势。ALTERA和XILINX则一般不涉足军品和宇航级市场。
⑤Quicklogic:专业PLD/FPGA公司,以一次性反熔丝工艺为主,在中国地区销售量不大。
⑥Lucent:主要特点是有不少用于通讯领域的专用IP核,但PLD/FPGA不是Lucent的主要业务,在中国地区使用的人很少。
⑦ATMEL:中小规模PLD做得不错。ATMEL也做了一些与Altera和Xilinx兼容的片子,但在品质上与原厂家还是有一些差距,在高可靠性产品中使用较少,多用在低端产品上。
⑧Clear Logic:生产与一些著名PLD/FPGA大公司兼容的芯片,这种芯片可将用户的设计一次性固化,不可编程,批量生产时的成本较低。
⑨WSI:生产PSD(单片机可编程外围芯片)产品。这是一种特殊的PLD,如最新的PSD8xx、PSD9xx集成了PLD、EPROM、Flash,并支持ISP(在线编程),集成度高,主要用于配合单片机工作。
顺便提一下:PLD(可编程逻辑器件)是一种可以完全替代74系列及GAL、PLA的新型电路,只要有数字电路基础,会使用计算机,就可以进行PLD的开发。PLD的在线编程能力和强大的开发软件,使工程师可以几天,甚至几分钟内就可完成以往几周才能完成的工作,并可将数百万门的复杂设计集成在一颗芯片内。PLD技术在发达国家已成为电子工程师必备的技术。
2.5 其它EDA软件
①VHDL语言:超高速集成电路硬件描述语言(VHSIC Hardware Deseription Languagt,简称VHDL),是IEEE的一项标准设计语言。它源于美国国防部提出的超高速集成电路(Very High Speed Integrated Circuit,简称VHSIC)计划,是ASIC设计和PLD设计的一种主要输入工具。
②Veriolg HDL:是Verilog公司推出的硬件描述语言,在ASIC设计方面与VHDL语言平分秋色。
③其它EDA软件如专门用于微波电路设计和电力载波工具、PCB制作和工艺流程控制等领域的工具,在此就不作介绍了。
3 EDA的应用
EDA在教学、科研、产品设计与制造等各方面都发挥着巨大的作用。在教学方面,几乎所有理工科(特别是电子信息)类的高校都开设了EDA课程。主要是让学生了解EDA的基本概念和基本原理、掌握用HDL语言编写规范、掌握逻辑综合的理论和算法、使用EDA工具进行电子电路课程的实验验证并从事简单系统的设计。一般学习电路仿真工具(如multiSIM、PSPICE)和PLD开发工具(如Altera/Xilinx的器件结构及开发系统),为今后工作打下基础。
科研方面主要利用电路仿真工具(multiSIM或PSPICE)进行电路设计与仿真;利用虚拟仪器进行产品测试;将CPLD/FPGA器件实际应用到仪器设备中;从事PCB设计和ASIC设计等。
在产品设计与制造方面,包括计算机仿真,产品开发中的EDA工具应用、系统级模拟及测试环境的仿真,生产流水线的EDA技术应用、产品测试等各个环节。如PCB的制作、电子设备的研制与生产、电路板的焊接、ASIC的制作过程等。
从应用领域来看,EDA技术已经渗透到各行各业,如上文所说,包括在机械、电子、通信、航空航航天、化工、矿产、生物、医学、军事等各个领域,都有EDA应用。另外,EDA软件的功能日益强大,原来功能比较单一的软件,现在增加了很多新用途。如AutoCAD软件可用于机械及建筑设计,也扩展到建筑装璜及各类效果图、汽车和飞机的模型、电影特技等领域。
4 EDA技术的发展趋势
从目前的EDA技术来看,其发展趋势是政府重视、使用普及、应用广泛、工具多样、软件功能强大。
中国EDA市场已渐趋成熟,不过大部分设计工程师面向的是PCB制板和小型ASIC领域,仅有小部分(约11%)的设计人员开发复杂的片上系统器件。为了与台湾和美国的设计工程师形成更有力的竞争,中国的设计队伍有必要引进和学习一些最新的EDA技术。
在信息通信领域,要优先发展高速宽带信息网、深亚微米集成电路、新型元器件、计算机及软件技术、第三代移动通信技术、信息管理、信息安全技术,积极开拓以数字技术、网络技术为基础的新一代信息产品,发展新兴产业,培育新的经济增长点。要大力推进制造业信息化,积极开展计算机辅助设计(CAD)、计算机辅助工程(CAE)、计算机辅助工艺(CAPP)、计算机机辅助制造(CAM)、产品数据管理(PDM)、制造资源计划(MRPII)及企业资源管理(ERP)等。有条件的企业可开展“网络制造”,便于合作设计、合作制造,参与国内和国际竞争。开展“数控化”工程和“数字化”工程。自动化仪表的技术发展趋势的测试技术、控制技术与计算机技术、通信技术进一步融合,形成测量、控制、通信与计算机(M3C)结构。在ASIC和PLD设计方面,向超高速、高密度、低功耗、低电压方面发展。
外设技术与EDA工程相结合的市场前景看好,如组合超大屏幕的相关连接,多屏幕技术也有所发展。
中国自1995年以来加速开发半导体产业,先后建立了几所设计中心,推动系列设计活动以应对亚太地区其它EDA市场的竞争。
在EDA软件开发方面,目前主要集中在美国。但各国也正在努力开发相应的工具。日本、韩国都有ASIC设计工具,但不对外开放。中国华大集成电路设计中心,也提供IC设计软件,但性能不是很强。相信在不久的将来会有更多更好的设计工具在各地开花并结果。据最新统计显示,中国和印度正在成为电子设计自动化领域发展最快的两个市场,年夏合增长率分别达到了50%和30%。
EDA技术发展迅猛,完全可以用日新月异来描述。EDA技术的应用广泛,现在已涉及到各行各业。EDA水平不断提高,设计工具趋于完美的地步。EDA市场日趋成熟,但我国的研发水平仍很有限,尚需迎头赶上。
proteus 信号发生器
左侧按钮中的 “visual instruments mode”里面有个“signal generator”就是了,仿真时就会弹出设置波形、幅度、频率等的东西啦
^_^
请问有没有好用的电路设计软件啊,我需要设计个复合信号发生器,最好给我给软件包
TI 的官网有一款电路仿真软件TINA, 功能很不错,免费的,可以直接下载使用。
应该可以满足你的需求,仿真通过后,再用PCB设计软件画原理图和Layout,最后做样板调试。

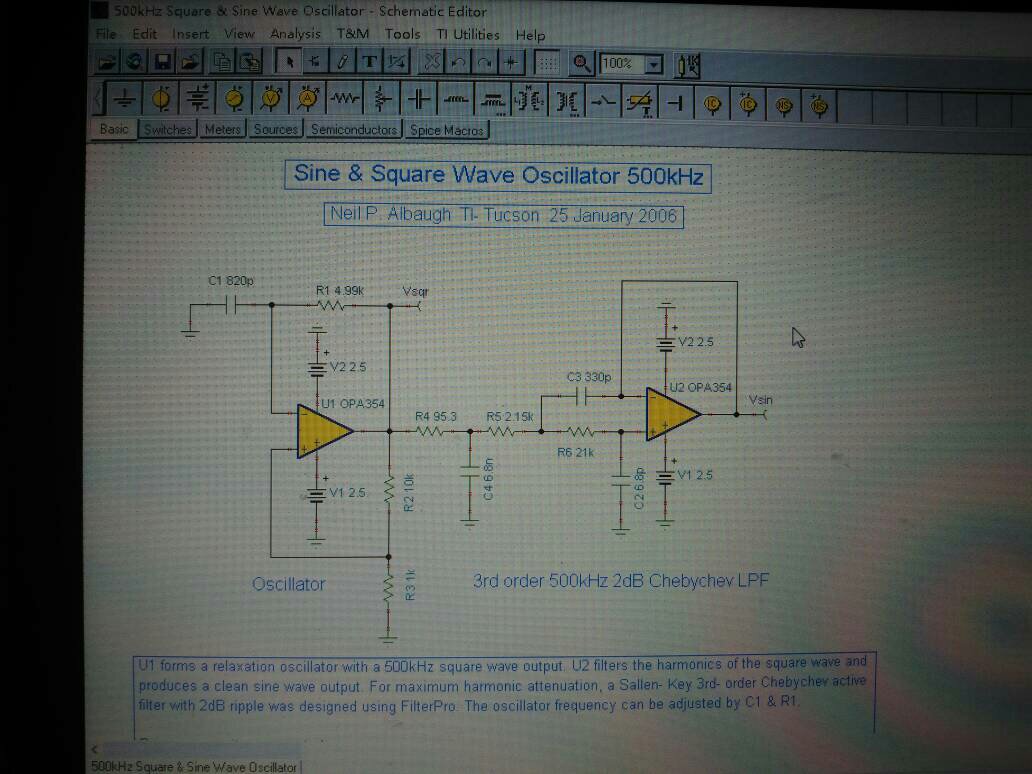

更多你给的这电路图是复合信号发生器的吗?

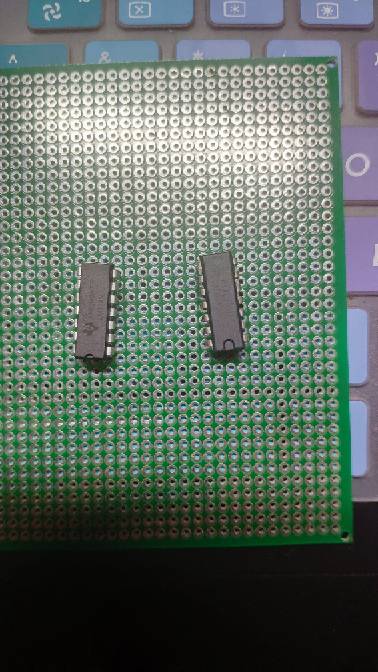

用的是这样两个芯片,
我不知道应该连接那个脚,能指导下吗,谢谢
LM324N和SN74LS74NA
我这个只是一个简单的方波和正弦发生电路
芯片具体怎么连接,要看这两个芯片的规格书,知道每个引脚的功能才行
这两个芯片是LM324N和SN74LS74NA
。
能加个QQ吗
528256277
kimwell1005
平时上班有点忙,可能也没法帮到你太多
正弦信号发生器
波形发生器是一种常用的信号源,广泛地应用于电子电路、自动控制系统和教学实验等领域。本次课程设计使用的AT89S51 单片机构成的发生器可产生锯齿波、三角波、正弦波等多种波形,波形的周期可以用程序改变,并可根据需要选择单极性输出或双极性输出,具有线路简单、结构紧凑等优点。在本设计的基础上,加上按钮控制和LED显示器,则可通过按钮设定所需要的波形频率,并在LED上显示频率、幅值电压,波形可用示波器显示。
二、系统设计
波形发生器原理方框图如下所示。波形的产生是通过AT89S51 执行某一波形发生程序,向D/A转换器的输入端按一定的规律发生数据,从而在D/A转换电路的输出端得到相应的电压波形。在AT89S51的P2口接5个按扭,通过软件编程来选择各种波形、幅值电压和频率,另有3个P2口管脚接TEC6122芯片,以驱动数码管显示电压幅值和频率,每种波形对应一个按钮。此方案的有点是电路原理比较简单,实现起来比较容易。缺点是,采样频率由单片机内部产生故使整个系统的频率降低。
1、波形发生器技术指标
1)波形:方波、正弦波、锯齿波;
2)幅值电压:1V、2V、3V、4V、5V;
3)频率:10HZ、20HZ、50HZ、100HZ、200HZ、500HZ、1KHZ;
2、操作设计
1)上电后,系统初始化,数码显示6个‘-’,等待输入设置命令。
2)按钮分别控制“幅值”、“频率”、“方波”、“正弦波”、“锯齿波”。
3)“幅值“键初始值是1V,随后再次按下依次增长1V,到达5V后在按就回到1V。
4)“频率“键初始值是10HZ,随后在按下依次为20HZ、50HZ、100HZ、200HZ、500HZ、1000HZ循环。
三、硬件设计
本系统由单片机、显示接口电路,波形转换(D/A)电路和电源等四部分构成。电路图2附在后
1、单片机电路
功能:形成扫描码,键值识别、键处理、参数设置;形成显示段码;产生定时中断;形成波形的数字编码,并输出到D/A接口电路和显示驱动电路。
AT89S51外接12M晶振作为时钟频率。并采用电源复位设计。复位电路采用上电复位,它的工作原理是,通电时,电容两端相当于短路,于是RST引脚上为高电平,然后电源通过对电容充电。RST端电压慢慢下降,降到一定程序,即为低电平,单片机开始工作。
AT89S51的P2口作为功能按钮和TEC6122的接口。P1口做为D/A转换芯片0832的接口。用定时/计数器作为中断源。不同的频率值对应不同的定时初值,允许定时器溢出中断。定时器中断的特殊功能寄存器设置如下:
定时控制寄存器TCON=20H;
工作方式选择寄存器TMOD=01H;
中断允许控制寄存器IE=82H。
2、显示电路
功能:驱动6位数码管显示,扫描按钮。
由集成驱动芯片TEC6122、6位共阴极数码管和5个按钮组成。当某一按钮按下时,扫描程序扫描到之后,通过P2口将数字信号发送到 TEC6122芯片。TEC6122是一款数字集成芯片。它的外接电压也是+5V,并且由于数码管的载压较小,为了保护数码管,必须在两者间接电阻,大约是560欧。
扫描利用软件程序实现,当某一按键按下时,扫描程序立即检测到,随后调用子程序,执行相应的功能。
3、D/A电路
功能:将波形样值的编码转换成模拟值,完成双极性的波形输出。
由一片0832和两块LM358运放组成。DAC0832是一个具有两个输入数据寄存器的8位DAC。目前生产的DAC芯片分为两类,一类芯片内部设置有数据寄存器,不需要外加电路就可以直接与微型计算机接口。另一类芯片内部没有数据寄存器,输出信号随数据输入线的状态变化而变化,因此不能直接与微型计算机接口,必须通过并行接口与微型计算机接口。DAC0832是具有20条引线的双列直插式CMOS器件,它内部具有两级数据寄存器,完成8位电流D/A转换,故不需要外加电路。0832是电流输出型,示波器上显示波形,通常需要电压信号,电流信号到电压信号的转换可以由运算放大器LM358实现,用两片LM358可以实现双极性输出。
单片机向0832发送数字编码,产生不同的输出。先利用采样定理对各波形进行抽样,然后把各采样值进行编码,的到的数字量存入各个波形表,执行程序时通过查表方法依次取出,经过D/A转换后输出就可以得到波形。假如N个点构成波形的一个周期,则0832输出N个样值点后,样值点形成运动轨迹,即一个周期。重复输出N个点,成为第二个周期。利用单片机的晶振控制输出周期的速度,也就是控制了输出的波形的频率。这样就控制了输出的波形及其幅值和频率。
四、 软件设计
主程序和子程序都存放在AT89S51单片机中。
主程序的功能是:开机以后负责查键,即做键盘扫描及显示工作,然后根据用户所按的键转到相应的子程序进行处理,主程序框图如图1所示。
子程序的功能有:幅值输入处理、频率输入处理、正弦波输出、锯齿波输出、方波输出、显示等。
下面是程序
include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit LCP=P2^2;
sbit SCP=P2^1;
sbit SI=P2^0;
sbit S1=P2^3;
sbit S2=P2^4;
sbit S3=P2^5;
sbit S4=P2^6;
sbit S5=P2^7;
sbit DA0832=P3^3;
sbit DA0832_ON=P3^2;
uchar fun=0,b=0,c=0,d=0,tl,th;
uchar code tab[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
uchar code tosin[256]={0x80,0x83,0x86,0x89,0x8d,0x90,0x93,0x96,0x99,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0xae,0xb1,0xb4,0xb7,0xba,0xbc,0xbf,0xc2,0xc5
,0xc7,0xca,0xcc,0xcf,0xd1,0xd4,0xd6,0xd8,0xda,0xdd,0xdf,0xe1,0xe3,0xe5,0xe7,0xe9,0xea,0xec,0xee,0xef,0xf1,0xf2,0xf4,0xf5
,0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfd,0xfd,0xfe,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfd
,0xfd,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,0xf6,0xf5,0xf4,0xf2,0xf1,0xef,0xee,0xec,0xea,0xe9,0xe7,0xe5,0xe3,0xe1,0xde,0xdd,0xda
,0xd8,0xd6,0xd4,0xd1,0xcf,0xcc,0xca,0xc7,0xc5,0xc2,0xbf,0xbc,0xba,0xb7,0xb4,0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,0x99
,0x96,0x93,0x90,0x8d,0x89,0x86,0x83,0x80,0x80,0x7c,0x79,0x76,0x72,0x6f,0x6c,0x69,0x66,0x63,0x60,0x5d,0x5a,0x57,0x55,0x51
,0x4e,0x4c,0x48,0x45,0x43,0x40,0x3d,0x3a,0x38,0x35,0x33,0x30,0x2e,0x2b,0x29,0x27,0x25,0x22,0x20,0x1e,0x1c,0x1a,0x18,0x16
,0x15,0x13,0x11,0x10,0x0e,0x0d,0x0b,0x0a,0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x02,0x02,0x01,0x00,0x00,0x00,0x00,0x00,0x00
,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x02 ,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09,0x0a,0x0b,0x0d,0x0e,0x10,0x11,0x13,0x15
,0x16,0x18,0x1a,0x1c,0x1e,0x20,0x22,0x25,0x27,0x29,0x2b,0x2e,0x30,0x33,0x35,0x38,0x3a,0x3d,0x40,0x43,0x45,0x48,0x4c,0x4e
,0x51,0x55,0x57,0x5a,0x5d,0x60,0x63,0x66 ,0x69,0x6c,0x6f,0x72,0x76,0x79,0x7c,0x80 };
void display(unsigned char command)
{
unsigned char i;
LCP=0;
for(i=8;i>0;i--)
{
SCP=0;
if((command & 0x80)==0)
{
SI=0;
}
else
{
SI=1;
}
command<<=1;
SCP=1;
}
LCP=1;
}
void key1(void)
{
fun++;
if(fun==4)
fun=0x00;
}
void key2(void)
{
tl++;
if(tl==0x1f)
th++;
}
void key3(void)
{
tl--;
if(tl==0x00)
th--;
}
void key4(void)
{
double t;
int f;
TR0=0;
t=(65535-th*256-tl)*0.4;
f=(int)(1000/t);
S3=tab[f%10];
f=f/10;
S2=tab[f%10];
f=f/10;
if(f==0)
S1=0;
else
S1=tab[f];
TR0=1;
}
void key5(void)
{
tl--;
if(tl==0x00)
th++;
}
void judge(void)
{
uchar line,row,de1,de2,keym;
P1=0x0f;
keym=P1;
if(keym==0x0f)return;
for(de1=0;de1<200;de1++)
for(de2=0;de2<125;de2++){;}
P1=0x0f;
keym=P1;
if(keym==0x0f)return;
P1=0x0f;
line=P1;
P1=0xf0;
row=P1;
line=line+row; /*存放特征键值*/
if(line==0xde)key1();
if(line==0x7e)key2();
if(line==0xbd)key3();
if(line==0x7d)key4();
}
void time0_int(void) interrupt 1 //中断服务程序
{
TR0=0;
if(fun==1)
{
DA0832=tosin[b]; //正弦波
b++;
}
else if(fun==2) //锯齿波
{
if(c<128)
DA0832=c;
else
DA0832=255-c;
c++;
}
else if(fun==3) // 方波
{
d++;
if(d<=128)
DA0832=0x00;
else
DA0832=0xff;
}
TH0=th;
TL0=tl;
TR0=1;
}
void main(void)
{
TMOD=0X01;
TR0=1;
th=0xff;
tl=0xd0;
TH0=th;
TL0=tl;
ET0=1;
EA=1;
while(1)
{
display();
judge();
}
}
五、心得体会
开始的时候由于没有经验,不知如何下手,所以就去图书管找了一些书看,尽管有许多的设计方案,可是总感觉自己还是有许多的东西弄不太清楚,于是就请教同学。他常做一些设计,有一些经验。经过他的解释分析各方案之后,决定用查表的方法来做。这样可以降低一些硬件设计的难度,初次设计应切合自己的水平。用8031需要扩展ROM,这样还要进行存储器扩展。而且现在8031实际中已经基本上不再使用,实际用的AT89S51芯片有ROM,这样把经过采样得到的数值制成表,利用查表来做就简单了。我认为程序应该不大,片内ROM应该够用的。用LED显示频率和幅值,现有集成的接口驱动芯片,波形可通过示波器进行显示,单片机接上D/A转换芯片即可,这样硬件很快就搭好了。
我以为这些做好了,构思也有了,写程序应该是相对容易的。谁知道,写起程序来,才想到功能键要有扫描程序才行呀,我真的感到很难。那时真的有点想放弃?于是就去请教了老师,老师帮忙分析了一下,自己又查阅了一些资料,终于明白了扫描程序怎么写。
于是在自己的努力下,程序很快就写好了。这次是我的第一个设计器件,尽管经历了不少的艰辛,但给我积累了一点设计的经验,最后也有点小小的成就感。后面的路还很长,我还的努力!
参考文献
[1] 童诗白,华成英.模拟电子技术基础〔M〕.北京:高等教育出版社,2003.345-362
[2] 潘永雄,沙河,刘向阳.电子线路CAD实用教程〔M〕.西安:西安电子科技大学出版社,2001.13-118.
[3] 张毅刚,彭喜源,谭晓昀,曲春波.MCS-51单片机应用设计[M].哈尔滨:哈
尔滨工业大学出版社,1997.53-61.
更多电子问题请关注我!zhidao_ceo竭诚为您解答!
音频信号发生器的原理
音频信号发生器原理:
音频信号发生器实际就是一个三极管振荡电路,有两种原理,一种是LC振荡器,一种是RC振荡器。
RC振荡器为例,电路简单,容易起振,效率高。电路原理:BG1是NPN型小功率高频管,BG2是PNP小功率低频管。当电源开关K刚刚接通时,2个三极管尚未导通,电源通过R1,R2,RL对电容C充电,C两端电压按照指数规律上升,当这个电压上升到管子导通的门限电压时,BG1BG2开始导通。然后出现了正反馈过程: UC上升使IB1,使IC1上升,使UC1下降,使UB2下降,使UC2上升,使UB1上升,又使UC1下降。这个过程立即使BG1BG2饱和。然后电容器C经由R2通过BG1发射结和BG2集电极发射极放电。随着放电的进行,又发生了下面的正反馈过程: UC下降使IB1下降,使UC1上升,使UB2上升,使UC2下降,使UC1上升,使UB1下降。从而使BG1BG2迅速恢复到原来的截止状态。如此周而复始,就在负载电阻上面得到了矩形脉冲信号,可以推动一个喇叭发音。调整R1的电阻值可以改变振荡器的频率。
