Goole Earth和World Wind比较研究
1 引言
在空间数据不断丰富的今天,如何充分开发利用已有数据并为公众提供空间信息服务是目前面临的重要问题。Internet和网络技术的不断发展为网络空间信息服务提供了技术支撑。但是传统的WebGIS模式,要求GIS服务器根据用户请求实时动态生成数据返回给客户端,这种模式,对服务器性能以及网络带宽的要求高,不能满足大规模网络并发访问快速反应要求,已经成为困扰空间信息共享的技术瓶颈。Coog1P Earth和World Wind是两款优秀的网络维地球影像浏览器,它们的出现,打破了传统Web GIS的数据发布模式,为空间信息的快速发布提供了新的解决思路和技术手段。采用这种技术,客户端和服务器之间不是直接传输空问数据,而是传输影像图片和 XML ( KML—Keyhole Markup Language KML)文档。影像数据被预先按照不同比例尺分层分块生成图片,当用户请求数据时,服务器不需要实时生成数据,而是根据用户请求的范围和尺度,在服务器端选择顶先生成好的图片,拼接成满足用户要求的范围,返回给用户。这种模式可以极大的降低服务器和网络带宽的负担,为较少发生变化的空间数据发布提供了一种新的思路和解决方案。同时,这种技术使人们和空间信急的交互方式发生着深刻的变革。从World Wide Web到Web Wide World的变化反映了人们同空间信息的交互方式正从的单间信息服务模式到互动式、协同式探索的方向发展。
Google Earth和World Wind已经被大众广泛接受并逐渐开始应用在各个领域,两个软件既有共同之处,也各有特点,本文在分析这两款软件的技术特点之上,对二者进行了比较研究。
2 Google Earth技术分析
2004年10月27日GOOGLE宣布收购了Key-hole公司,并于2005年6月推出了Google Earth系列软件。Google Earth以三维地球的形式把大量卫星图片、航拍照片和模拟三维图像组织在一起,使用户从一个个新的角度浏览地球。Google Earth的数据来源于商业卫遥感卫星影像和航片,包括DigitelGlobe公司的QuickBird ,美IKOONOS及法国SPOTS。全球地貌影像的有效分辨率至少为100米,通常为30米,视角海拔高度(Eye alt)为15公单左右,针对大城市、著名风景区、建筑物区域会提供分辨率为1m和0.6m左右的高精度影像,视角高度(Eye alt)分别约为500米和35O米。目前提供高精度影像的城市集中在北美和欧洲,以及其他地区的重要城市。
Google Earth客户端软件提供了三个版本:个人免费版、Plus版、Pro版。个人免费版提供了全球的地貌影像、3D数据和重点城市的高精度卫星拍摄的影像,具有查询餐馆、旅馆和行车线路的功能,还能将建筑物进行精确的模拟3D演示,能够实现多图层灵活查询功能,并保存搜索结果〔提供地点书签记录功能,并且允许导入和导出。Plus版除终有个人免费版的功能外,还支持GPS数据接口导入、影像高精度打印、Email客户服务、注释提供草图简绘、csv文件数据输入等功能。Pro版支持视频电影生成、高精度打印、GIS数据导入、GDT交通计量数据导入、NRB商务信息数据等功能。
Google Earth还提供了一个企业级的解决方案,用于在企业内部部署Google Earth应用。Google Earth企业解决方案包含一个主要部分:一是Google Earth Fusion,负责将用户的矢量数据、栅格数据、影像数据以及GIS常用的数据格式集成到Google Earth;二是Google Earth Server,负责将用户请求的数据使用流传输技术发送给客户端软件;三是Google Earth企业客户端(EC-Enterprise Client),负责向客户展现、打印地球影像,创建和共享地标(placemarks).
Google Earth包含全球大部分地区的真彩色遥感影像,并根据用户观察视角不同即时发送给用户不同分辨率的图像。用户可以通过鼠标点击、拖拽来控制飞行高度、方向、角度,也可以通过点击导航板或键盘控制。Google Earth除了浏览的功能外,还具有量测功能包括位置星测、高程量测、距离量测和垂直跨大率(vertical exaggeration)调整。
Google Earth具有三个突出特点,一是可以显示矢最数据地标,包括点、线、面等几何类型;二是具有栅格图象叠加的功能,允许用户将本机上或从网上下载下来的地图图片叠加到Google Earth上,并且可以调整祥加图片的透明度,此功能可以方便用户进行深入的观察和分析;三是具有三维虚拟模型,提供了一些城市的三维模型,允许用户使用三维对象。但三维模型的表示能为远没有Google Earth地标灵活,Google Earth地标是Google Earth最吸引人的地方。
用户可以创建和分享地标,这给Google Earth带了很大的灵话性,也给Google Earth带来了更多的信息。每个人都可以在Coogle Earth 上某个地点、线段、区域上定义自己的地标,加入自己的知识,并且用户可以发布和共享地标信息,这样,Google Earth就成为一个具有空间标识的信息载体,大量信息、以地标的形式集成到Google Earth上,这些地标内容丰富,包含文字解说、照片等信息。目前网络上已经有很多共享地标,用户可以直接下载,加入到自己的Google Earth软件。Google Earth 4已经支持中文地标。
Google Earth地标使用KML描述。KML全称是Keyhole Markup Language KML, 是一个基于KML语法和文件格式的文件,用来描述和保存地理信息并在Google Earth客户端之中显示。
KML 2.0提供以下功能:
(1)指定一个地点的图标和标注
(2)为每个视图指定明确的视角
(3)指定屏幕或地理位置的图片标注
(4)指定标注显示样式
(5)使用简单HTML语法的描述,支持超级链接和图片的显示
(6)使用文件夹(folders)对标注进行树形的分类管理
(7)动态播放基于时间戳记的标注
(8)从本地或远程的网络地址动态的加载KML文件
(9)当Google Earth客户端视图变化时,自动将视图信息发送给指定的源服务器并从服务器获取相关的标注信息
KML定义了大量的标记,提供了丰富的描述能力。<FOLDER>标记用来以树型方式组织地标,相当于管理地标的资源管理器。< Placemark>标记用来描述一个地名标注,例如,可以用来描述一个地理坐标点,坐标必须以[经度,纬度,高度]来指定,也可以描述线和面对象,指定地名标注的视点、名称和描述等信息。<NetworkLink>标记用来定义一个引用本地或远程的KML文件,保证了KML标记的共享能力。图片标注(Image Overlays)也可以用KML描述,通过图片标注,可以将用户的栅格数据叠加到Google Earth客户端。图片标记包含地理图片标注<Gronrrd0verlay>和屏幕图片标注<ScreenOverlay>两种,其中屏幕图片标注不需要关注摄取图片的照相机位置。KML提供了简单的几何标记,包括点( Point)、线(LineString)和面(Polygon)。 KML的几何标记与GML1.0和GML2.0相同,但是GML3.0对GML2.0的几何模型进行了扩展,KML与GML 3.0的几何标记不同。
3 World Wind技术分析
World Wind是由NASA阿莫斯研究中心的科研人员开发的开放源代码(Open Source)。NXASA World Wind可以利用Landsat 7、SRTM、MODIS、GLOBE , Landmark Set等多颗卫星的数据,将Landsat卫星的图像和航天飞机雷达遥感数据结合在一起,让用户体验三维地球遨游的感觉。在浏览地球的同时,还提供了月球数据,可以对月球进行虚拟的巡航。用户可在所观察的行星上随意地旋转、放大、缩小,同时可以看到地名和行政区划。World Wind能够浏览由Internet上的WMS ( Weh Mapping Service )提供的图像。World Wind正在发布着数以千兆的全球MASA 卫星数据,这是数年来对降水量、温度、大气压和其他许多数据每天观测的结果。World Wind还为公众提供美国地质助测局的航拍照片和地形地图,以及航天飞机雷达地形勘测任务和Landsat卫星的数据。
World Wind是个开放软件,允许用户修改World Wind软件本身。软件用C#编写,调用微软SQL Server影像库Terrain Server来进行全球地形三维显示,低分辩率的Blue marble数据包含的初始安装内,当用户放大到特定区域时,附加的高分辩率数据将会自动从NASA服务器上下载。它通过将遥感影像与SRTM高程(航天飞机雷达地形阁数据库)叠加生成三维地形在功能方面,软件终有长度测量(仅能测星两点间直线即离)、坐标和高程查询、屏幕裁图、添加标注及三维动态显示等功能。
World Wind最大的特性是卫星数据的自动更新能力。这种能力使得World Wind具有在世界范围内跟踪近期事件、天气变化、火灾等情况的能力。NASA已经提供了一系列演示动画,模拟全球飓风动态、季节变迁等全球活动。 World Wind可以通过软件接口直接播放动画,也可以显示GOLOBE(www.globe.gov)数据,例如用户指定时间范围的气温、云量、降水等数据。World Wind包含全部的国界、城市、交通、经纬线和其他参考测层,还具有接受来自GPS接收机的数据并将其坐标显示在三维地球上的能力。
World Wind允许用户设置缓存大小并且允许用户改变图像存储位置。同一个缓存可以被多个计算机共享,局域网上的用户可以从缓存内的提取信息,减少局域网到Internet上的流量。World wind提供直接下载DDS和JPEG卫星图片的能力。
World Wind软件对系统的要求校高:Windnws 2000, XP Home或XP Professional操作系统、PⅢ 1GB以上CPU、256MB内存、3D显卡、宽带网络、2GB硬盘空间、.NET环境和DirectX.
4 Google Earth 与 World Wind比较分析
Google Earth和 World Wind是两款可视化的三维地球浏览器,二者功能强大,具有三维可视化的能力,采用了先进的流传输技术,但是二者又具有很多不同之处。
(1)背景和目标不同。Google Earth的开发者-Google是一个商业公司,具有强的商业性,它的客户端是面向大众的;World Wind的开发者是NASA(美国国家航空航天局),NASA是1个科学组织,World Wind是面向科货家、研究工作者和学生群体。
(2 )费用不同。World Wind是完全免费的,Google Earth具有三个版本,其中包括免费的个人版,Plus版和Pro版。Plus版和Pro 版每年分别要付20美元和400美元。Google 的免费版本被授权为个人使用,不能用于工作环境,而World Wind没有任何限制。另外World Wind是完全开放的,用户可以修改World Wind软件本身,Google Earth目前只开放了API(应用程序接口)。
(3)数据源不同。Google Earth使用商业卫星,主要来自DigitalGlobe公司的(QuickBird、美国IKONOS及法国SPOTS,高分辨率高。Google Earth只有地球的真彩色数据,但图层多而详细、如地势、边界、道路、铁路、水道、地震、火山、学校、教会、公园、加油站、高尔夫球场、犯罪统计…等,北美地区数据比较全。World Wind不仅具有地球的影像数据,还包括月球、火星、金星、木星的数据,并且还具有集成其他星球数据的能力。World Wind内建的l}l层有Blue Marble、Landsat 7、SRTM、NASA SVS、MODIS、GLOBE、USGS…等。每个图层的用途不同、所含的信息、分辨率也不同。另外只要是符合OGC WMS(Open GIS consortium web map service)即可成为World Wind的资料来源。World Wind支持导入Google Earth KML文件的插件。World Wind具有科学可视化、动画浏览器以及其他类型的卫星影像,其中有些数据每天更新。相比Google Earth,World Wind的数据更全面,结构更开放。
(4)初始大小不同。Google Earth软件下载大小为13MB, World Wind为62MB,这是因为Google Earth初始化为地球全景视图,用户浏览的高分辨率数据通过网络实时传输,而World Wind带有50M初始化数据,包括43个不同的地球视图、3个月球视图以及下载地区的地名数据。Google Earth地球视图是由不同时间的影像组合而成的,看上去有些斑块的感觉,但是Google 尽量让用户感觉这个虚拟的地球与地球的真实场景一致。World Wind具有不同的视图。这些视图具有不同的目标,例如Blue Marble提供了不同季节的地球浏览,Landset提供了地球的假彩色图像。World Wind的不同视图可以单独使用也可以合并在一起使用。
(5)缓存策略不同。World Wind把浏览的影像从NASA的服务器上按需要下载下来,缓存在本地,缓存文件可以直接看到,可以共享缓存。同时NASA已经有些打了包的数据供下载。一旦有了缓存数据,断开网络也可以使用World Wind,Google Earth相对来说缺乏缓存策略,这意味着它不断的更新用户想要获得的动态数据。虽然Google Earth共亨缓存在技术上是可以实现的,但它的缓存最大限制为2GB ,有限的缓存限制了共享缓存的能力。虽然Google Earth KML2.1引入了使用Google Earth图像流传输技术和动态修改和缓存结果的元素,但是Google Earth的缓存仍然太小。
(6)处理图片不同。Google Earth可以处理PNC, JPeg, tiff和gif图片,其中PNG 包括24bit和8bit以及透明彩色图片。World Wind对PNG图片的透明管理不如Google Earth完善,对于所有图像的透明度设置为开和关两项。基于KML 的(Google Earth图层管理系统存储显示参数,包括显示顺序、透明度等,较之World Wind更加灵活。
(7)操作系统支持的不同。Google Earth支持Windows 2000、XP、Mac OS X (10.4)、Linux操作系统,目前World Wind只支持Windows操作系统。
5 结束语
Google Earth是一款面向大众的商业软件,侧重满足大众的浏览、导航、量测的要求;World Wind面向科学研究工作者,提供了一个开放的地理信息框架,可以在此基础上进行进一步的开发。仔细分析二者,具有相同的技术特点,包括影像分层分块切片组织管理、图片数据流传输、缓存机制等技术。Google Earth技术思想已经被广泛认可,类似的产品也逐渐推出,例如ESRI即将推出的免费客户端软件 AreG1S explore,具有和Google Earth相似的功能,支持来自ArcGIS Server、GML、WMS、Google Earth(KML) 的数据。在国内,武汉古奥公司开发出的Googlelobe具有和World Wind相似的功能,加入了实时三维量测等功能。Google Earth技术思想,为不需要经常更新的空间数据发布
提供了新的思路,也为国土资源空间信息的快速发布提供了新的技术,目前正在进行的国上资源共享平台建设工作中也引入了这种技术。
参考资料:http://zhidao.baidu.com/question/39566982.html?si=1
什么是无线AC控制器,和路由器有什么区别
无线AC控制器
无线AC控制器是一种网络设备,比如我曾接触过的丰润达的AC100和AC180等,用它们可以来集中控制和管理无线AP,比如下发配置、修改相关配置参数、射频智能管理、接入安全控制等。
路由器
路由器是一种连接多个网络或网段的网络设备,它能将不同网络或网段之间的数据信息进行“翻译”,以使它们能够相互“读”懂对方的数据,从而构成一个更大的网络。 路由器有两大典型功能,即数据通道功能和控制功能。数据通道功能包括转发决定、背板转发以及输出链路调度等,一般由特定的硬件来完成;控制功能一般用软件来实现,包括与相邻路由器之间的信息交换、系统配置、系统管理等
其实看到这里,应该就明白了,其实它们根本就是不同的东西。
AC控制器是在无线覆盖中使用的,用来集中管理所有的AP,可以称为AP“管家”,它的职责是管理AP。路由器是一种网络设备,在很多的公司、企业、网吧,以及大型网络里面都会用到,用来数据通信。
虽然目前有些AC控制器具有路由器功能,比如我上面提到的AC180在某些时候可以当做路由器使用,但根本没有路由器的功能那么强大,只是些简单功能,在要求不高的场所可以使用。而在要求较高的场所,不能替代路由器。
所以,AC控制器不是路由器,路由器也不是AC控制器,它们彼此有不同的功能和作用。
传统的无线局域网由于存在着局限性,已经不能满足那些无线网络规模比较大,而且非常依赖无线业务的高级用户。这些高级的企业用户对新一代的无线网络提出了新的特性要求。首先,无线网络需要的是
整体解决方案,能够统一管理的系统;其次,无线网络实施要简单,如能够通过工具自动地得出在什么位置放置AP最好、使用哪个频段最佳等;再有,无线网络一定是安全的无线网络,这是最重要的;另外,无线网络要能够支持语音和多业务。基于这种需求,诞生了新一代的基于无线控制器的解决方案。
主要特点:
运营级模块化机架结构 、适合大中型无线网络 、支持大数量AP环境 、支持最多大数量的并发用户 、支持CAPWAP协议 、支持用户计费及认证功能 、支持机内板块1+1,N+1备份。
传统的无线网络里面,没有集中管理的控制器设备,所有的AP都通过交换机连接起来,每个AP分单独负担RF、通讯、身份验证、加密等工作,因此需要对每一个AP进行独立配置,难以实现全局的统一管理和集中的RF、接入和安全策略设置。而在基于无线控制器的新型解决方案中,无线控制器能够出色地解决这些问题,在该方案中,所有的AP都减肥了(Fit AP),每个AP只单独负责RF和通讯的工作,其作用就是一个简单的,基于硬件的RF底层传感设备,所有Fit AP接收到的RF信号,经过802.11的编码之后,随即通过不同厂商制定的加密隧道协议穿过以太网络并传送到无线控制器,进而由无线控制器集中对编码流进行加密、验证、安全控制等更高层次的工作。因此,基于Fit AP和无线控制器的无线网络解决方案,具有统一管理的特性,并能够出色地完成自动RF规划、接入和安全控制策略等工作。
方案
传统无线方案方案
基于无线控制器方案
技术模式
传统主流
新生方式,增强型管理
安全性
传统加密、认证方式,普通安全性
增加射频环境监控,基于用户位置安全策略,高安全性
网络管理
对每AP下发配置文件
无线交换机上配置好文件,AP本身零配置
用户管理
类似有线,根据AP接入的有线端口区分权限
无线专门虚拟专用组方式,根据用户名区分权限
WLAN组网规模
二层漫游,适合小规模组网,成本较低
二层、三层漫游,拓扑无关性,适合大规模组网,成本较高
增值业务能力
仅实现简单数据接入
可扩展语音等丰富业务
1)灵活的组网方式和优秀的扩展性
采用Fit AP+无线控制器解决方案,无线用户的传输是通过Fit AP 内已建立的GRE隧道和无线控制器互连的,因此Fit AP无需和无线控制器直接相连,无线Fit可以通过网络部署在需要覆盖的任意地方,比如你把一个Fit AP部署在每一个员工的家里,然后通过***连接到企业内部的无线控制器,把企业的无线网络扩充到每一个企业成员的家庭里面。
无线控制有高度的可扩展性,一般的无线控制器都可以处理多个Fit AP,而且通过硬件升级或者堆叠技术,可以不断地扩充支持Fit AP的数目,从而实现无线网络的不断延伸。具有极高的投资保护价值。
2)智能的RF管理功能,自动部署和故障恢复
无线控制器能够自动设定Fit AP的RF工作状态,解决了在传统无线网络解决方案里面,难以确定复杂环境内每一个AP的工作状态的问题,强大的RF自动管理功能,使得这种新型的无线解决方案可以在任意复杂的使用环境里轻松的部署AP
通过厂家提供的专门RF管理模块,我们可以根据用户的建筑设计图,初步估计Fit AP的部署,并能在实际的调试过程中,计算无线终端的平均带宽,AP和AP之间覆盖面等。通过RF管理软件的计算,安装人员就可以根据建筑图纸上所显示的位置安装AP,在无线网安装完成后,网管人员通过RF 规划自动校准功能,无线控制器可以自动调节无线网上所有FitAP的频道与功率参数以达到一个最优性能的运行状态。
在无线局域网系统投入运行后,网管人员更可通过RF 管理模块随时监测网内的每个AP的无线电波实际的运行状态,及时掌握每个AP的工作状态和故障诊断,及时做出调整策略。
3)集中的网络管理
Fit AP和无线控制器系统有非常强大的集中管理功能,所有的关于无线网络的配置都可以通过配置无线控制器器统一完成。例如开通、管理、维护所有AP设备以及移动终端,包括无线电波频谱、无线安全、接入认证、移动漫游以及接入用户等所有功能。另外无线控制器还可以通过堆叠技术不断进行升级,增加可以管理的Fit AP 的数量。
4)强大的漫游功能支持
无线控制器以Fit AP作为边界结合快速的RF管理系统,大大减少了无线客户端和AP的关连时间,可以实现如PDA,手持终端,笔记本电脑等无线适配器在无线网络里面进行快速的切换,进而实现快速漫游的功能,而无需要安装客户端软件。事实上,在RF管理系统的作用下,为了避免同频干扰的入侵,每个AP的实时工作频率有可能发生变化的,RF系统不停扫描各个可用信道,根据扫描结果自动定义Fit AP的实时工作频率,这使得无线适配器必须在不同的时刻都通过工作在统一信道的的不同的Fit AP进行关连。也就是说,在无线控制器以Fit AP的系统里,无线适配器一直工作在同一系统的不同的AP里,这种设计初衷使得整个系统同时获得强大的漫游支持。
5)负载均衡
Fit AP和无线控制器系统可在一个Fit AP的覆盖范围内把无线用户或终端分散连接到附近的Fit AP上。在一个Fit AP的覆盖范围内,无线连接的带宽是共享,即无线终端数目越多,每个终端所能分享的带宽就越小。要确保每个无线终端的传输就必须能限制一个AP上无线终端的数量或AP带宽传输总和或和每个无线终端带宽上限。
在视频应用中,负载均衡功能可以有效的缓解单个AP的负担,有效的利用临近的AP 做接入,从而确保视频应用的质量得到保证。
6)无线终端定位,快速定位故障点和入侵检测
无线控制器结合RF管理工具及传感器,Fit AP和无线控制器系统可以跟踪和定位无线终端的位置,诸如无线接入的电脑、PDA和 Wi-Fi手机等。系统通常采用三角模式的定位技术,无线定位的准确性可达到2.5米以内,无线定位的条件是所寻找的无线终端附近须有最少三个专门的传感器的存在。此功能有利于无线网络快速定位入侵源和故障点,而且还可以结合一些应用程序作二次开发应用。
7)强大的接入和安全策略控制
基于无线控制器的无线网络解决方案所提供的强大的接入可以控制策略包括以下个方面的内容。
首先,系统可以提供多标识的用户的接入验证功能,当无线用户进入无线网络以后,一般情况都不能直接拿到一个可以访问网络的权限,在无线用户要取得接入网络的权限的时候,系统必须验证用户的身份,目前无线系统支持各种用户认证的方式802.1、WEB认证、MAC、SSID、***多种标识的认证方式,配置非常灵活,而且可以集中配置。
其次,系统可以提供统一的加密功能,系统能提供的加密功能包括WEP、WPA、WPA-PSK、WPA2等多种加密方式,而且所有的配置都可以通过无线控制器全局配置。
Fit AP和无线控制器系统保证了所有无线用户在不同的VLAN(Layer3)或者在不同的AP上漫游时不需要进行重新认证及重新初始化加密进程,可靠实现安全的无缝漫游。
再次,无线控制器提供强大的访问列表功能,结合内部的验证数据库,可以为不同的组/用户,以不同的验证方式为基础,赋予不同的访问功能。在传统的网络中,有线局域网络和无线局域网是两个相对独立的系统,因此是无办法实现基于无线用户的访问列表控制的。而无线控制器作为连接无线网络和有线网络的桥梁,通过其自身的网关作用,可以实现灵活多样的有线和无线用户的互相访问控制,配置相当灵活。
8)Qos支持,优化WIFI语音及关键应用
Fit AP和无线交换系统可在每个用户的权限限制内用户无线连接的最高带宽。对于不同的IP服务,系统亦可透过无线交换机模块设置定义不同的QoS队列。例如无线语音的应用,SIP和RTP协议可设定在高的队列,而一般应用如http、ftp则可设定在低的队列。众所周知,无线网络的致命缺点是带宽有限,并且系统带宽会随着接入的用户增加而相对减少,经过Qos优化,在整个无线网络内部可以实现WIFI语音的优化,更可以保证关键应用的流畅运行。
如今的WIFI网络覆盖,多采用AC+AP的覆盖方式,无线网络中一个AC(无线控制器),多个AP(收发信号),此模式应用于大中型企业中,有利于无线网络的集中管理,多个无线发射器能统一发射一个信号(SSID),并且支持无缝漫游、和AP射频的智能管理。相比于传统的覆盖模式,有本质的提升。 (支持无缝漫游:通俗定义,用户处于无线网络中,从A点到B点经过了一定距离,传统覆盖模式因为信号不好必定会断开,而无缝漫游技术,可以将多个AP统一管理,从A点到B点中,尽管用户经过了多个AP的信号,但信号间无缝的切换,让用户感觉不到信号的转移,勘测数据中丢包率小于1%,从而很好的对一个大区域的不中断的无线覆盖)
AC+AP的覆盖模式,顺应了无线通讯智能终端的发展趋势,随着Iphone、Ipod等移动智能终端设备的普及,无线WIFI的需求不可或缺。
简述网桥的工作原理
一,工作原理:
网桥将两个相似的网络连接起来,并对网络数据的流通进行管理。它工作于数据链路层,不但能扩展网络的距离或范围,而且可提高网络的性能、可靠性和安全性。网络1 和网络2 通过网桥连接后,网桥接收网络1 发送的数据包,检查数据包中的地址,如果地址属于网络1 ,它就将其放弃,相反,如果是网络2 的地址,它就继续发送给网络2.这样可利用网桥隔离信息,将同一个网络号划分成多个网段(属于同一个网络号),隔离出安全网段,防止其他网段内的用户非法访问。由于网络的分段,各网段相对独立(属于同一个网络号),一个网段的故障不会影响到另一个网段的运行。
网桥可以是专门硬件设备,也可以由计算机加装的网桥软件来实现,这时计算机上会安装多个网络适配器(网卡)。
网桥的功能在延长网络跨度上类似于中继器,然而它能提供智能化连接服务,即根据帧的终点地址处于哪一网段来进行转发和滤除。网桥对站点所处网段的了解是靠"自学习"实现的,有透明网桥、转换网桥、封装网桥、源路由选择网桥。
当使用网桥连接两段LAN 时,网桥对来自网段1 的MAC 帧,首先要检查其终点地址。如果该帧是发往网段1 上某一站的,网桥则不将帧转发到网段2 ,而将其滤除;如果该帧是发往网段2 上某一站的,网桥则将它转发到网段2,这表明,如果LAN1和LAN2上各有一对用户在本网段上同时进行通信,显然是可以实现的。 因为网桥起到了隔离作用。可以看出,网桥在一定条件下具有增加网络带宽的作用。
网桥的存储和转发功能与中继器相比有优点也有缺点,其优点是:
使用网桥进行互连克服了物理限制,这意味着构成LAN 的数据站总数和网段数很容易扩充。
网桥纳入存储和转发功能可使其适应于连接使用不同MAC 协议的两个LAN,因而构成一个不同LAN 混连在一起的混合网络环境。
网桥的中继功能仅仅依赖于MAC 帧的地址,因而对高层协议完全透明。
网桥将一个较大的LAN 分成段,有利于改善可靠性、可用性和安全性。
网桥的主要缺点是:由于网桥在执行转发前先接收帧并进行缓冲,与中继器相比会引入更多时延。由于网桥不提供流控功能,因此在流量较大时有可能使其过载,从而造成帧的丢失。
网桥的优点多于缺点正是其广泛使用的原因。
网桥工作在数据链路层,将两个LAN连起来,根据MAC地址来转发帧,可以看作一个"低层的路由器"(路由器工作在网络层,根据网络地址如IP地址进行转发)。
远程网桥通过一个通常较慢的链路(如电话线)连接两个远程LAN,对本地网桥而言,性能比较重要,而对远程网桥而言,在长距离上可正常运行是更重要的。
二,名词释义:
网桥(Bridge)像一个聪明的中继器。中继器从一个网络电缆里接收信号, 放大它们,将其送入下一个电缆。相比较而言,网桥对从关卡上传下来的信息更敏锐一些。网桥是一种对帧进行转发的技术,根据MAC分区块,可隔离碰撞。网桥将网络的多个网段在数据链路层连接起来。
网桥也叫桥接器,是连接两个局域网的一种存储/转发设备,它能将一个大的LAN分割为多个网段,或将两个以上的LAN互联为一个逻辑LAN,使LAN上的所有用户都可访问服务器。
如何进行无线现场勘测设备 wireless site survey
多种无线模式
TL-WA701N提供AP、AP Client、Bridge、Multi-Bridge、Repeater多种实用工作模式。无论是点对点无线传输,还是无线覆盖,都可以轻松应对。组网更加自由,可根据实际需求选择不同的工作模式。
AP Client客户端模式,也俗称“主从模式”,在此模式下工作的AP会被主AP看做是一台无线客户端,其地位就和无线网卡等同。这种模式的好处在于能方便网管统一的管理子网络。AP Client客户端模式应用在室外的话,物理结构上象点对多点的连接方式。
AP Client客户端模式
区别在于,中心访问节点把远端局域网络看成象一个无线终端的接入,它不限制接入远端AP Client模式的无线访问点连接的局域网络数量和网络连接方式。所以在设计时,需要充分考虑远端局域网络内部PC的数量和网络使用情况。
中心AP设置成为AP模式,可以提供中心有线局域网络的连接和自身无线覆盖区域的无线终端接入,远端有线局域网络或单台PC电脑所连接的无线访问点(AP)设置成AP Client客户端模式,远端无线局域网络便可访问中心AP所连接的局域网络。
AP Client客户端模式组建需求
AP Client客户端模式有着极其广泛的应用环境,从其技术构架上来看,它与AP基础应用模式结合起来,同时还支持了相邻局域网络的连接。在主网中与AP基础构架模式差不多,所以能实现网络内部的无线网络组建的需求,还提供了一种主从模式的构架,将相邻的局域网以客户端的模式接入整个网络之中。这种模式在同时实现了两种需求,便于统一的管理。
在一些公司、企业、小区里面,通常会出现在以一个局域网中需要使用无线办公,需要组建AP基础构架模式的无线网络,而同时还需要连接其他的建筑里的局域网,在连接的时候我们还需要方便统一管理,不能在每栋建筑里都设置一个管理中心。这个时候建立AP Client客户端模式无线网络,这所有问题都能得到解决。
现在一家工厂里,拥有几个车间厂房和办公大楼。各个地方都安装了内部的局域网,便于各个车间的管理控制。现在随着公司的发展业务的壮大,需要统一各个地方的网络管理。实行集中化管理,使信息实现最大利用化,使各个生产管理的链接得到最合理衔接。
象这样的情况,我们就考虑使用AP Client客户端模式来连接无线网络,应用此种模式,可以连接其他楼房车间的局域网,也可以在办公大楼里架设无线网络,实现无线办公。由于AP Client客户端模式将连接的局域网都看成是一个客户端来连接,管理集中方便,且支持多个客户端即多个局域网的连接。象工厂车间里的网络,没有再架设无线客户端的需求了,AP Client客户端模式也不容许再在客户端局域网中连接无线终端。
诚然,象这种需求的用户还是很多的。从某个角度讲,它将AP模式和点对多点连接模式从一定程度实现了结合,只是在AP连接局域网时,主AP将其看成客户端来连接,而不是一个独立的网络,应用极其灵活。
AP Client客户端模式组建无线连接
在应用AP Client客户端模式来组建网络的时候,我们要考虑在主网中需要建设的无线网络的规模,会议厅等无线办公的地方的架设等,当然此处的建设,和AP基础构架模式一样,可以参见其方法组建移动办公网络。在连接其他的局域网的时候,要考虑所需要连接的网络数量,一般AP设备根据质量性能和侧重点的不同,所支持的网络连接数也不一致。
同时,一般采用此种模式建网的各个网络之间的距离也不是 很远。在选用设备的时候,还是要考虑无线AP的质量及性能,正确的选用用于各个地方的专用天线。在安装之时,要对准天线的各个辐射角度,以便于网络无线信号顺利的传送和接收。
在此方案上,无线AP单作无线接入点、无线AP单作点对点或点对多点无线网桥相比有所不同。最大的不同之处就在于,在该方案中,两台无线AP起着不同的作用,担当不同角色。无线AP-A是向上连接宽带路由器,向下通过各个所支持采用的网线局域网标准与用户终端无线互联,这时无线AP仍然作为一台无线接入点使用。
无线AP-B作为一台无线客户端设备,向下只能连接交换机,再通过有线方式连接最终用户,不能直接通过无线模式与客户终端连接。对于无线AP-A来说,无线AP-B就是一台终端用户设备。通过这种方案配置方式,提高了两台无线AP的使用率与用户数量,可满足多用户的无线互联与Internet接入需求。
在此模式下的主AP设置,跟最基本的单AP设置相同,而AP Client的设置也很简单。在从AP的管理设置页中将“Mode”选择为“无线客户端(Wireless Client)”,然后点击其后的“接入点搜寻(Site Survey)”,就可以像设置无线网卡一样,找到可用的无线AP了。若有必要还需要在“远程AP的MAC地址(Remote AP MAC)”一栏中填入主AP的MAC地址。
跟单AP环境中AP和无线网卡的设置类似,所有的AP必须具有统一的SSID,IP地址必须位于同一IP地址段,并且需要使用相同的信道。值得注意的是,AP所连接的局域网对主AP而言,相当于一个无线客户端,主AP将只会为这个“无线客户端”分配一个IP地址。那么它只能接入交换机,不能为其他无线客户端提供接入的服务。
应用AP Client客户端模式可以使楼与楼间的两个或多个不相同的局域网连接起来,节省了传统铺设光缆的费用和租借费用,达到节省成本、快速实用的解决方案,拓展现有以太网覆盖范围。由于使用高性能的无线技术连接,可以保证灵活要求,尤其在现今不断变化的办公环境下,更能够大大提高工作效率,并为移动终端用户及难以布线的用户提供了方便的连网方式。同时此种方式,便于在现有网络的上扩建,把连接的局域网看成一个终端,便于在整体上管理和控制,达到网络资源的高度利用。
Repeater工作模式,中继模式,网线直连电脑,找不需要密码的AP,然后连接,然后电脑自动搜IP地址,一般就能上网了。
Google Earth 是什么?
Google Earth :
谷歌地球(Google Earth,GE)是一款Google公司开发的虚拟地球仪软件,它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。Google Earth于2005年向全球推出,被《PC 世界杂志》评为2005年全球100种最佳新产品之一。用户们可以通过一个下载到自己电脑上的客户端软件,免费浏览全球各地的高清晰度卫星图片。Google地球分为免费版、专业版。
工作站与PC机区别
1、定义不同
工作站:工作站是一种高端的通用微型计算机。它是为了单用户使用并提供比个人计算机更强大的性能,尤其是在图形处理能力,任务并行方面的能力。
通常配有高分辨率的大屏、多屏显示器及容量很大的内存储器和外部存储器,并且具有极强的信息和高性能的图形、图像处理功能的计算机。另外,连接到服务器的终端机也可称为工作站。
PC机:PC(personalcomputer),个人计算机一词源自于1981年IBM的第一部桌上型计算机型号PC,在此之前有Apple II的个人用计算机。
个人计算机由硬件系统和软件系统组成,是一种能独立运行,完成特定功能的设备。
2、类别不同
工作站:工作站根据软、硬件平台的不同,一般分为基于RISC(精简指令系统)架构的UNIX系统工作站和基于Windows、Intel的PC工作站。
UNIX工作站是一种高性能的专业工作站,具有强大的处理器(以前多采用RISC芯片)和优化的内存、I/O(输入/输出)、图形子系统,
使用专有的处理器(英特尔至强XEON、AMD皓龙等)、内存以及图形等硬件系统,WIN 7 旗舰版操作系统和UNIX系统,针对特定硬件平台的应用软件,彼此互不兼容。
PC工作站则是基于高性能的英特尔至强处理器之上,使用稳定的WIN7 32/64位操作系统,采用符合专业图形标准(OpenGL4.x和DirectX 11)的图形系统,再加上高性能的存储、I/O(输入/输出)、网络等子系统,来满足专业软件运行的要求;
以Linux为架构的工作站采用的是标准、开放的系统平台,能最大程度的降低拥有成本──你甚至可以免费使用Linux系统及基于Linux系统的开源软件;
以Mac OS和Windows为架构的工作站采用的是标准、闭源的系统平台,在计算机技术高度发展的当今,具有高度的数据安全性和配置的灵活性,可根据不同的需求来配置工作站解决方案。
另外,根据体积和便携性,工作站还可分为台式工作站和移动工作站。
台式工作站类似于普通台式电脑,体积较大,没有便携性可言,但性能强劲,适合专业用户使用。移动工作站其实就是一台高性能的笔记本电脑。但其硬件配置和整体性能又比普通笔记本电脑高一个档次。适用机型是指该工作站配件所适用的具体机型系列或型号。
不同的工作站标配不同的硬件,工作站配件的兼容性问题虽然不像服务器那样明显,但从稳定性和兼容性等角度考虑,通常还是需要使用特定的配件,这主要是由工作站的工作性质决定的。
PC机:台式机(Desktop)也叫桌面机,是一种独立相分离的计算机,相对于笔记本和上网本体积较大,价格便宜,主要部件如:主机、显示器、键盘、鼠标、音响一般都是相对独立的,一般需要放置在电脑桌或者专门的工作台上。
因此命名为台式机,桌面机。台式机的性能相对较笔记本电脑要强。

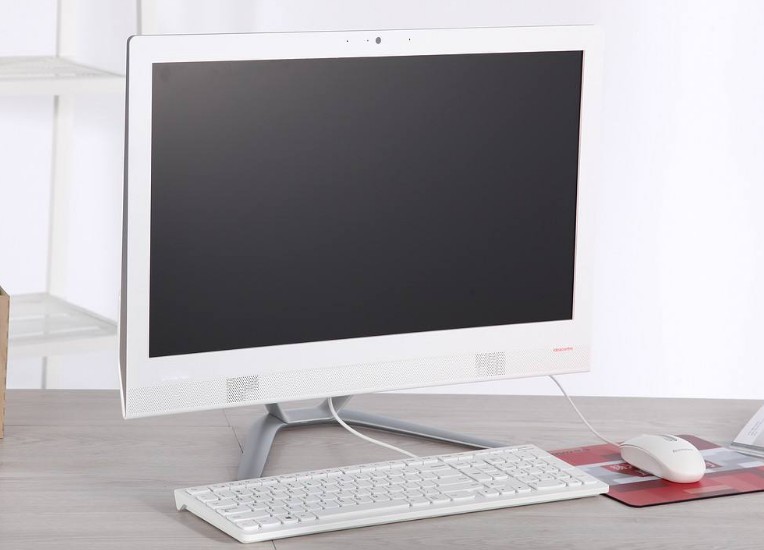

一电脑一体机,是由一台显示器、一个电脑键盘和一个鼠标组成的电脑。它的芯片、主板与显示器集成在一起,显示器就是一台电脑,因此只要将键盘和鼠标连接到显示器上,机器就能使用。随着无线技术的发展,电脑一体机的键盘、鼠标与显示器可实现无线链接,
机器只有一根电源线,这就解决了一直为人诟病的台式机线缆多而杂的问题。有的电脑一体机还具有电视接收、AV功能(视频输出功能)、触控功能等。
笔记本电脑(Notebook或Laptop),也称手提电脑或膝上型电脑,是一种小型、可携带的个人电脑,通常重1-6公斤。
它和台式机架构类似,但是提供了台式机无法比拟的绝佳便携性:包括液晶显示器、较小的体积、较轻的重量。笔记本电脑除了键盘外,还提供了触控板(TouchPad)或触控点(Pointing Stick),提供了更好的定位和输入功能。
掌上电脑是一种运行在嵌入式操作系统和内嵌式应用软件之上的、小巧、轻便、易带、实用、价廉的手持式计算设备。它无论在体积、功能和硬件配备方面都比笔记本电脑简单轻便,但在功能、容量、扩展性、处理速度、操作系统和显示性能方面又远远优于电子记事簿。
掌上电脑除了用来管理个人信息(如通讯录,计划等),而且还可以上网浏览页面,收发Email,甚至还可以当手机来用。
另外还具有:录音机功能、英汉汉英词典功能、全球时钟对照功能、提醒功能、休闲娱乐功能、传真管理功能等等。掌上电脑的电源通常采用普通的碱性电池或可充电锂电池。掌上电脑的核心技术是嵌入式操作系统,各种产品之间的竞争也主要在此。
平板电脑是一款无须翻盖、没有键盘、大小不等、形状各异,却功能完整的电脑。其构成组件与笔记本电脑基本相同,但它是利用触笔在屏幕上书写,而不是使用键盘和鼠标输入,并且打破了笔记本电脑键盘与屏幕垂直的J 型设计模式。
它支持手写输入或语音输入,移动性和便携性比笔记本电脑更胜一筹,应支持来自Intel、AMD和ARM的芯片架构,平板电脑由比尔盖茨提出,从微软提出的平板电脑概念产品上看,平板电脑就是一款无须翻盖、没有键盘、小到足以放入女士手袋,但功能没有pc完整。
3、应用不同
工作站:
计算机辅助设计及制造CAD/CAM这一领域被视为工作站的传统领域。采用CAD/CAM技术可大大缩短产品开发周期,同时又降低了高技术产品的开发难度,提高产品的设计质量。在CAD领域,大到一幢楼房小到一个零部件,图形工作站都以其直观化、高精度、高效率显示出强有力的竞争优势。
动画设计,用户群主要是电视台、广告公司、影视制作公司、游戏软件开发公司、室内装饰公司。电视台利用图形工作站进行各个电视栏目的片头动画制作;而广告公司则用它制作广告节目的动画场面;影视制作公司将其用于电脑特技制作;
游戏软件公司将其作为开发平台;室内装饰公司不仅利用图形工作站进行设计,而且可以让用户在装修之前就能看到其装修后的三维仿真效果图。
GIS地理信息系统,它所面向的客户群主要是城市规划单位、环保部门、地理地质勘测院、研究所等。他们通常是用图形工作站来运行GIS软件。它使用户可以实时的、直观的了解项目地点及周围设施的详情,如路灯柱、地下排水管线等。这些大数据量的作业也只有在具有专业图形处理能力的工作站上才能高效率地运行。
平面图像处理,它是应用普及程度较高的行业。用户通常是以图形工作站为硬件平台,以PhotoShop、CorelDraw等软件为操作工具,致力于图片影像处理、广告及宣传彩页设计、包装设计、纺织品图案设计等。
模拟仿真,在军事领域,模拟仿真技术是训练战斗机驾驶员、坦克驾驶员以及模拟海上航行的有效手段;在科研开发领域,它使设计者在制作样机之前,就可以在图形工作站上进行仿真运行,及时发现问题,对设计进行修改。
PC机:为解决各类实际问题而设计的程序系统称为应用软件。从其服务对象的角度,又可分为通用软件和专用软件两类。应用软件可以拓宽计算机系统的应用领域,放大硬件的功能。
参考资料来源:百度百科-工作站
参考资料来源:百度百科-PC机
有没有一种地图软件可以显出具体位置
Google Earth(谷歌地球)
Google地球(Google Earth)是一款Google公司开发的虚拟地球仪软件, 它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。
Google Earth于2005年向全球推出,被“PC 世界杂志”评为2005年全球100种最佳新产品之一。用户们可以通过一个下载到自己电脑上的客户端软件,免费浏览全球各地的高清晰度卫星图片。
Google Earth使用了公共领域的图片、受许可的航空照相图片、KeyHole间谍卫星的图片和很多其他卫星所拍摄的城镇照片。甚至连Google Maps没有提供的图片都有。分为免费版与专业版两种。
Google Earth的下载地址是: http://earth.google.com
历史
Google Earth来源于Keyhole(钥匙孔)公司自家原有的旗舰软件。
Keyhole是一家卫星图像公司,总部位于美国加州山景城(Mountain View),成立于2001年, 从事数字地图测绘等业务,它提供的Keyhole软件允许网络用户浏览通过卫星及飞机拍摄的地理图像,这一技术依赖于数以TB计的海量卫星影像信息数据库--而这正是Google Earth的前身。
2004年10月27日Google宣布收购了Keyhole公司,并于05年6月推出了Google Earth系列软件。整体来说Google Earth和以前的Keyhole并没有什么太大的差别(影像数据、功能都差不多,只是界面作了调整)--但与Keyhole的运营思路不同的是,Google将最基本版本的Google Earth定义为Free软件,可以不限时间地自由使用,而相应的Keyhole以前只允许试用7天而已、更怄气的是它的试用版面的主界面上一直有个大大的“TRIAL MODE”水印,让人实在不爽(当时为了避开这个水印还专门弄了一台极高分辨率的显示器来用)--在这二点上的确可以看出Google公司的远视之处(当然,二家公司的经济实力也完全不同,不能就此批评Keyhole太小家子气)。
Google EARTH的卫星影像,并非单一数据来源,而是卫星影像与航拍的数据整合。其卫星影像部分来自于美国DigitalGlobe公司的QuickBird(捷鸟)商业卫星与EarthSat公司(www.earthsat.com,美国公司,影像来源于陆地卫星LANDSAT-7卫星居多),航拍部分的来源有BlueSky公司(www.bluesky-world.com,英国公司,以航拍、GIS/GPS相关业务为主)、Sanborn公司(www.sanborn.com,美国公司,以GIS、地理数据、空中勘测等业务为主)等。
说到这里,简略介绍一下我们这个世界的商业影像卫星:目前全球卫星影像解析度排名前三的是:美国DigitalGlobe公司的QuickBird(捷鸟)、美国IKONOS及法国SPOT5。其中SPOT5可以提供解析度为2.5米的影像、IKONOS可提供1米左右的影像、而捷鸟就能够提供最高为0.61米的高精度影像,是全球商用的最高水平。在卫星图像方面,美国五角大楼每年都会给予其三大主要合作伙伴DigitalGlobe、IKONOS和ORBIMAGoogle Earth数十亿美元的资助,作为回报自然是这些公司的卫星数据将在第一时间交给五角大楼作为军事应用,而且针对某些敏感区域在规定的时限内不允许商业化。当然,这些公司还是会将限制之外的影像出售,如Keyhole(后来的Google EARTH) 就是DigitalGlobe的一个买主,而我国很多和DG公司也有业务合作,如笔者在的当地政府就跟该公司购买过本城市的某波段卫星图像(某个省会城市),整图大小共6GB多,耗资数十万元人民币。另广东2004年买的某地区共2500多平方公里卫星影像共耗资146万元人民币(捷鸟的多波段彩色合成的现成影像针对大陆地区的价格约是30美元/平方公里,台湾地区的价格也是如此。如果是定购的话当然价格会更贵)。如果哪位同学有意向当然也可购买,这些公司在大陆都分别有了代理商,而且Google Earth中也为DG公司的卫星影像销售埋下了小小伏笔,后详。
回过头来继续介绍一下捷鸟:QuickBird卫星隶属于美国DigitalGlobe公司,由Ball航天技术公司(Ball Aerospace & Technologies Corp)、柯达公司和空间公司(Fokker Space)联合研制,于2001年10月18日在美国的Vandenberg空军基地顺利发射升空送上太空轨道,并于同年12月开始传回数据。捷鸟卫星从450公里外的太空固定轨道拍摄地球表面上的地物、地貌等空间信息,最大成图比例尺可达1∶1500至1∶2000,其黑白波段的影像分辨率高达0.61米(也就是说一个宽度为61cm的物品,在捷鸟卫星黑白影像中就以一个像素点存在),彩色的分辨率为2.44米,为全球首颗突破1米以下分辨率之商用光学卫星。且QuickBird卫星为太阳同步卫星,平均4~6天即可拍摄同一地点的影像。目前捷鸟2代正在进行改进,以期获取0.5米分辨率的影像。
Google Earth上的全球地貌影像的有效分辨率至少为100米,通常为30米(例如中国大陆),视角海拔高度(Eye alt)为15公里左右(即宽度为30米的物品在影像上就有一个像素点,再放大就是马赛克了),但针对大城市、著名风景区、建筑物区域会提供分辨率为1m和0.5m左右的高精度影像,视角高度(Eye alt)分别约为500米和350米。目前提供高精度影像的城市多集中在北美和欧洲,其它地区往往是首都或极重要城市才提供。中国大陆有高精度影像的地区有很多,几乎所有大城市都有。另外大坝、油田、桥梁、高速公路、港口码头与军用机场等也是Google Earth重点关照对象。
[编辑本段]图像清晰度
Google Earth 包括大气层效果、海床和简要的星象这里的“清晰度”衡量的标准是观察到离地面最近且图像最清晰时所显示的“Eye alt”数值。
大多数地区的图像清晰度都在5 英里左右。
几乎每个国家的首都和主要大城市都提供了较为清晰的图像,基本拥有0.15 英里(241.4016 米)的清晰度。
北美、欧洲和日本的高清晰图像比较多,其他地区则较少。
地形
地表:在开启了“Terrain”效果的情况下可以观察到以3D方式显示的高原、山地等地形。
海床:不可用(海床已在地球球面“印”好)。
数据年份
一般少于三年内。
[编辑本段]系统配置
Google Earth不能在配备较低的计算机上使用。下面的数据是软件所需的最低配置:
操作系统:Windows 2000,XP,Vista,Mac OS X (10.4) ,Linux
CPU:600MHz
硬盘剩余空间:400 MB
主内存:128 MB
显卡内存:16 MB
屏幕分辨率:1024x768, 32位颜色质量
网络:128 Kbps (宽带)
[编辑本段]版本
于2009年2月为止,使用版本5.0版.(资料出处为Google官方版中文网页)
Google Earth一共提供了三个版本(不含企业服务器版):个人免费版、Plus版、Pro版。
Google Earth免费版
对个人用户而言完全免费;
成熟的数据流技术保证了只传递给您指定的区域数据;
提供了全球的地貌影像与3D数据--总计大于1000GB的针对城市的高精度卫星拍摄的影像;
区域查找能让您查询餐馆、旅馆和行车线路。还能将建筑物进行精确的模拟3D演示,并使用多图层功能灵活查询、保存搜索结果。
能分别单独显示各公园、学校、医院、机场和商场等的图层功能;
KML书签分享--提供地点书签记录功能,并且允许导入和导出,这使得Google Earth的使用交流会更加便利;
在最新版本中Google Earth免费版开放了部分Plus版本的功能,比如注释提供草图简绘功能(点、线、面的标注);
使用它可以为您:
为旅游出行做精确、直观的计划安排;
获知各种交通线路示意图;
查询某栋建筑物;
查询某些区域的商务情况;
神奇地探索地球。
Google Earth Plus
从Google Earth升级到Google Earth Plus是自愿的,升级的费用为20美金/年。要升级到Google Earth Plus,下载并运行Google Earth后,在菜单 help 中选择 upgrade 即可。
升级到Google Earth Plus有什么好处?
GPS 数据接口导入--从GPS设备中导入线路行车内容;
注意1、目前仅支持MaGoogle Earthllan和Garmin设备;
注意2、不支持将线路行车内容导出到GPS设备;
影像高精度打印(高于显示器屏幕分辨率);
Email客户服务(问题解答等)支持;
注释提供草图简绘功能,这可以定义出更直观的书签与注释,并通过KML来分享;
通过csv文件来实现数据输入。
Google Earth Pro
Google Earth Pro 针对商用的付费升级版本,功能强于Google Earth Plus。该版本支持插件功能。
适合于专业人员与商业用途
Google Earth Pro会使得区域调查与表述成为一件很简单的事情。输入目的地址,您可以观看Google Earth从出发地一直飞驰到目的地,并且以3D模式形式显示沿途的商业机构、学校、商场等,将一座城市的模拟记录导出制作成视频格式,并将这些显示记录保存下来与同事或客户分享。我们提供了Google Earth Pro版本的七天试用。
成熟的数据流技术保证了只传递给您指定的区域数据;
提供了全球的地貌影像与3D数据--总计大于1000GB的针对城市的高精度卫星拍摄的影像;
区域查找能让您查询餐馆、旅馆和行车线路。还能将建筑物进行精确的模拟3D演示,并使用多图层功能灵活查询、保存搜索结果。
能分别单独显示各公园、学校、医院、机场和商场等的图层功能;
通过导入道路和建筑物位置信息来设计草图,为绘制为建筑蓝图;
能以线条和多边图形制作注释;
通过电子表格批量升级到超过2500个区域的位置信息;
KML书签分享--提供地点书签记录功能,并且允许导入和导出,这使得Google Earth的使用交流会更加便利;
额外
视频电影生成模块 200美金/年(生成的视频格式为wmv)
高精度打印模块 200美金/年(支持11" x 17" (英寸)的打印分辨率)
GIS数据导入模块 200美金/年(以shp、tab格式合并导入的GIS数据;)
GDT交通计量数据 200美金/年(从GDT中增加交通计量统计功能)
NRB商业中心数据 200美金/年
简体中文版
2009年2月2日,Google Earth发布了最新的5.0版,新版本的主要目标是让用户能全面的了解我们生活的地球。其主要新增加的功能包括,提供Google Ocean(谷歌海洋)、大气层功能、提供历史图像功能,能够让用户实现时空倒流般的地球旅行,浏览火星图片功能,对于中国用户来说,这个版本首次开始支持简体中文版本语言。我们在界面上不用再使用繁体中文了,可以选择简体中文的语言界面。
新增加的Google Ocean(谷歌海洋)功能,其提供的数据对科学研究具有重要参考作用,通过Google Ocean功能,用户将可以查看海洋和部分海底的美景,包括巴哈马群岛、红海和大堡礁海域等潜水胜地,查看水下世界的三维图像,还可以浏览有关海洋科学的文章和视频,这一项目还提供了详尽的海洋环境数据,使公众进一步了解气候变化给海洋造成的负面影响。
新的历史图片功能可以让用户观看地球表面某一点随时间变化而变化的存档卫星图片,Google Mars(谷歌火星)功能使用户能看到关于火星的高分辨率图片。
重要的更误
此前国内网上关于Google Earth影像更新和版本差异方面广泛流传着这样一个说法:“Layer/DG CoveraGoogle Earth选择中,绿色方框表示02年拍摄区域,将于06年公布;蓝色方框表示03年拍摄区域,将于07年公布;黄色方框表示04年拍摄区域,将于08年公布;红色方框表示05年拍摄区域,将于09年公布。当然,如果你每月支付400美元的话,就可以立即看得到。”--这是一个不准确的表述:Google从来没表示过后续影像公布的具体区域和时间表,二来这些图片可不是仅仅支付400美元/月便可以得到,再者Google Earth中没有每月支付400美元这一档的付费服务!而三个版本软件链接登陆的数据库是一致的,仅是登陆用户权限不同而带来功能上的不同罢了,影像数据方面并无二样。
为什么Google没有肯定过后续影像公布的具体区域和时间表呢?个人看法是,虽然Google Earth的影像大部分来源与商业卫星,但它毕竟“暴露”了很多普通人此前从来没有条件目睹的地区,如果将这个问题上升到国家安全的角度,这肯定会带来无穷无尽的纠纷和麻烦--尤其对某些科技落后、闭关自守的小国家来说更让其恼火。所以Google在这点上必须很谨慎,毕竟Google Earth的运营Google也不见得有太多的经验。不过在某些民众科技意识比较普及的地区,Google Earth影像的更新还是很爽快的,譬如近期就不声不响地又将北美、西欧的很多数据进行了更新。
顺便说明一下“Layer/DG CoveraGoogle Earth”选项的涵义:DG是Digital Globe公司的简称,Digital Globe公司是Google Earth影像的主要供应商,它给Google Earth提供影像的同时还希望可以进一步利用Google Earth平台。“DG CoveraGoogle Earth”显示的是Digital Globe公司在过去的三年半来拍摄且可用于销售的高精度卫星影像,Google Earth上目前只出现了其中一小部分而已。在后续的日子里Google公司希望定购更多的影像并公开到Google Earth上,但就目前,Google公司能做到的只是让用户通过“DG CoveraGoogle Earth”查看是否有自己感兴趣的区域、如果有合适的区域便可以联系Digital Globe公司进行定购。
地图更新
这个嘛……你以前见过没?如果没见过!那好,它就是最新的。
Google Earth上的卫星图片,一般出于安全、政治等原因都会有至少三个月以上的延期。
捷鸟卫星技术参数
发射时间: 2001年10月18日
发射地点: 美国范登堡空军基地
轨道高度及倾角: 450 km 98° 太阳同步
重访周期: 1~3.5天
视角: 沿轨道方向和垂直轨道方向均可调整
轨道周期: 93.4分钟
每轨拍摄: 约57景
幅宽与图像大小: 主要景幅宽 星下点为16.5 km 可达到的地面宽度 544 km(中心点为卫星地面轨道,最大倾角30°)
定位精度: 圆误差 23 m;线性误差 17 m(无地面控制点)
传感器分辨率&光谱波段:全色 星下点 61 cm黑白:445~990 nm多光谱 星下点2.44 m 蓝 450~520 nm 绿 520~600 nm红630~690 nm近红外 760~900 nm
数据编码方式: 11 bit/s
卫星姿态控制系统:三轴稳定/恒星跟踪稳定/惯性平台/飞轮/GPS
星上存储器: 128 Gbit/s
卫星设计寿命: 7年
[编辑本段]提示
彩蛋
在Google Earth启动成功后,使用视窗操作系统的用户,按下Ctrl+Alt+A会弹出Google模拟飞行器。而使用麦金塔电脑的用户,就要按Command+Option+A。当成功启动模拟飞行器后,下一次启动Google Earth,就可以直接选择Tools → Enter Flight Simulator启动模拟器。退出模拟器,就要按Exit Flight Simulator,或者上面提及的快捷键。目前有两款飞机,F16和SR22可供模拟。前者是战斗机,后者是螺旋桨飞机。飞行航线方面,可以从用家居住地开出,或者是软件提供的固定航线。
快捷键
可用CTRL+F进行内容查找如"中文" "卫星"等。
新功能
在google earth 4.2版本中,新增了SKY功能,可以浏览宇宙的星空,包括星云、恒星等等,开创了新的观测维度。
在最新的google earth 4.3版本中,能在更多的城市中更快观看到 3D 建筑物。可以观看世界各地许多城市里的数百栋新建筑物,包括旧金山、波士顿、慕尼黑、苏黎世以及数十个其他城市。利用新的「日光」功能,观赏各地的日出与日落。移动时间滑杆,观赏黄昏、清晨以及地球斜影移动的景象,及Google 地图提供街道检视功能。
Google与Panoramio
Panoramio网站可让用户将图片“钉”在Google在线地图上,以显示人们去过的地方。
Google与Panoramio建立了合作关系,采用西班牙公司的这项技术,摄影者可将“地理位置”图像链接到Google Earth地图上。
如何在软件中截图
这里介绍一个简单的截图方法,找到一个画面后,按下“Ctrl+Shift+E”,会出现一个通过电子邮件发送截图的界面,如下图所示,双击附件里那个图片,另存到硬盘上即可。这个图片就是当前的截图。
[编辑本段]Google Earth的十一个常用技巧应用
2004年10月27日Google宣布收购了美国的一家卫星图像公司Keyhole公司,并于2005年6月推出了Google Earth系列软件。用户们可以通过下载一个Google Earth客户端软件,就可以免费浏览全球各地的高清晰度卫星图片。
Google卫星地图的横空出世,催生了不少包括我在内的“地图玩家”,这些卫星地图发烧友们乐此不疲地收集和张贴那些有趣的地标以及自己的新发现,他们使得这个非常酷的软件迅速普及到了大众,使得普通人也可以体会到使用Google Earth浏览自己家房顶的快感。下面,我就介绍一下我自己在使用Google Earth这个软件的过程中,总结的一些常用的技巧和应用。
1、根据经纬度定位地标的方法
在Search面板的Fly To输入框中,输入一个经纬度,按回车,就可以直接“飞”到那个位置。其间采用的那种动画效果,让我们产生一种遨游地球的奇妙感觉。
2、如何在软件中截图
这里介绍一个简单的截图方法,找到一个画面后,按下“Ctrl+Shift+E”,会出现一个通过电子邮件发送截图的界面,如下图所示,双击附件里那个图片,另存到硬盘上即可。这个图片就是当前的截图。
3、如何导出地标文件
在需要引出的地标文件夹上,用鼠标右键点一下,在菜单中选择“Save As”然后输入引出文件名就行了,目前可以导出KMZ和KML两种地标文件格式。
4、KML和KMZ地标文件有什么不同
Google Earth有两种类型的地标文件,一种是KML文件,一种是KMZ文件。
KML是原先的Keyhole客户端进行读写的文件格式,是一种XML描述语言,并且是文本格式,这种格式的文件对于Google Earth程序设计来说有极大的好处,程序员可以通过简单的几行代码读取出地标文件的内部信息,并且还可以通过程序自动生成KML文件,因此,使用KML格式的地标文件非常利于Google Earth应用程序的开发。
KMZ是Google Earth默认的输出文件格式,是一个经过ZIP格式压缩过的KML文件,当我们从网站上下载KMZ文件的时候,Windows会把KMZ文件认成ZIP文件,所以另存的时候文件后缀会被改成.ZIP,因此需要手动将文件后缀改成.KMZ。
KMZ文件用ZIP工具软件打开,然后解压缩即可得到原始KML文件。当然,KMZ文件也有自己的好处,就是KMZ文件的自身可以包含图片,这样就可以不依赖引用网络上的图片。
一般情况下,双击KMZ/KML文件即可从Google Earth中打开地标文件,但是需要注意的是,KMZ/KML地标文件名不能包含中文字符,文件存放的路径也不能有中文字符,否则将无法在Google Earth中打开。
5、如何快速得到一个地标的KML格式
快速得到地标的KML文件内容的方法是,在Google Earth中右键点击一个地标,然后点右键,点Copy,然后打开记事本按Ctrl-V即可将该地标的KML内容粘贴到其中。
6、如何测量地图上两点的距离
点击菜单“Tools”-“Ruler”,弹出如下对话框。
此时,点击地球上任意两点,均可计算出两点间的距离(默认单位为英里,其它还有千米、米、厘米、英尺、码等),选择Path还可以测量曲线和折线的距离。
7、如何制作自己的地标
看多了别人制作的地标,自己是不是也觉得手痒呢?你有没有想过把自己的住宅、工作单位、自己发现的“有趣的地方”,也做成地标呢?
制作一个地标其实非常简单,看到一个好玩的地方,在Google Earth菜单中点“Add”,再选择“Placemark”,即可出现下图的界面。
其中地标的经纬度会自动填写,我们只需要填写Name(地标名称)和Description(地标说明注释说明)即可,这里可以填写中文,不过如果你想要在Google Earth官方社区上发布的话,建议还是使用英文。
信息填写完成后点OK即可生成一个地标,如果想修改一个地标,在地标上点右键-Properties,即可修改地标的说明以及位置。
地标说明是支持HTML语法的,因此我们可以应用HTML来插入图片、修改字体等,建立一个好看的地标说明。
8、如何共享发布自己的地标
Google Earth社区可以让任何人在Google Earth上分享自己的地标,我们分享自己的地标也很简单,不过需要一定的英文基础。
首先登录Google Earth社区网站 http://bbs.keyhole.com/ ,点“New user”建立一个论坛社区用户,然后在自己的地标上点右键,再点Share/Post,如下图,即可进入Google Earth社区的地标发布页面。这里需要注意的是,Google Earth对中文支持一点也不好,如果地标的介绍和名称使用中文字符的话,在Google Earth将显示为乱码,因此请务必使用英文字符来标明地标的名称和介绍。
地标发布后一般不会立刻显示在Google Earth的图层中,通常需要几个月的时间,你标注的地标才会出现在Google Earth的图层之中。
9、图层的应用
Google Earth在卫星地图的基础上,提供了很多数据图层,图层打开会在相应的位置呈现各种数据。具体操作是,在Google Earth左侧,找到一个叫图层(Layers)的设置,点中不同的图层,可以在Google Earth显示更多的信息,这里介绍主要的几个:
Google Earth Community图层:显示在Google Earth社区上,网友自己标记的地标。我们上面提到的分享地标就是用的这个图层。
Borders图层:显示国家、省等之间的边界信息。
National Geographic Maga图层:有大量国家地理杂志在非洲的航拍高清晰地图地标。
Transportation图层:可以显示世界各地的机场,火车站信息。
DG Coverage图层:显示不同年份卫星地图的数据,不同的年份,将显示不同的颜色,这让我们可以知道一个地方的卫星地图到底是什么时候拍摄的。
好了,以上就是我介绍的Google Earth的常用技巧,做为一个狂热的Google Earth的爱好者,我先前曾写了大量的关于Google Earth和Google Maps的文章,并且专门建立了一个独立的Google Earth资源收集网站,而实际过程中,我发现好的资源需要大家共同的努力才能分享,所以,如果大家英文还不错的话,就建议多登录一下Google Earth官方的论坛社区,多发布一些优秀的地标资源,让Google Earth上显示出更多中国地区的地标。
参考资料:百度百科
转载请注明出处51数据库 » macos无线勘测软件 worldwind
