这个是LCC封装,你是要画这个封装的元件在电路板上的焊盘还是要做一个这样一块PCB啊?

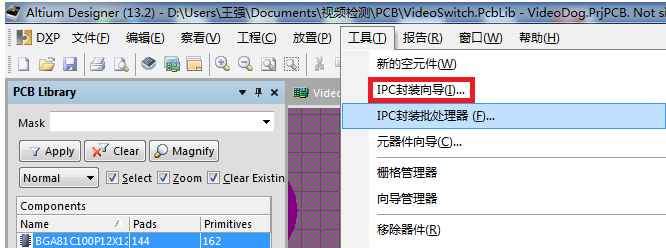

如果是只是这个封装的元件放到电路板上,可以用IPC封装向导,选LCC,输入你的参数即可生成你需要的封装,然后中间的方块焊盘要自己手工编辑。
如果是这样的电路板,放好焊盘和过孔后,用机械层把焊盘切开,留下半个过孔,称为邮票孔PCB。
通过封装向导做出外围焊盘,但是中间方块如何定位?
你的焊盘应该是对称的吧?生成的封装中央是0,0;你放置内圈的焊盘直接在属性里面设置位置和大小,四个分别是(1.5,1,5) (-1.5,1,5) (1.5,-1,5) (-1.5,-1,5),外圈也是直接设置坐标,对应位置按内圈的加2.2即可。
AD软件中如何一次修改很多同一阻值的电阻封装
方法:选中一只电阻,右击,在右键菜单中选择“查找相似对象”,在弹出的对话框中,有一栏有封装名(假如是AXIAL-0.4),将这栏后面的ANY选择为same,按确定,就又弹出一个对话框,同时PCB中凡是封装为AXIAL-0.4的器件都被选中。在弹出的对话框中,将有封装名(AXIAL-0.4)的格中的0.4换成0.3,然后按回车键,则所有被选中(通过查找选中的)的元件的封装都换成了“AXIAL-0.3)。原理图和PCB换封装操作方法相同。
今天装了个AD6.9软件,怎么是这样的啊?一个0805封装是这样的看都看不懂、真搞不懂他们说是怎么
这个有什么问题吗?贴片元件的封装不就是这个样子吗?!!更多
我是不明白,那黄色丝印层只有一竖看得懂吗?
可能是我见识少了😓😓
很正常啊,只是表示元件的边界而已,不一定非得画成方框的。
ad怎么把原理图和封装整合到一起,并且能随时修改
以修改按键的封装为例:
在原理图中画按键时大都会选择SW-PB
但在生成PCB图时这个按键只有两个引脚,并不是实际使用的四个引脚的按键
需要改画4X4键盘需要修改16次,简便方法如下:
选择一个按键,在上鼠标右键->查找相似对象(Find Similar)
2.SW-PB后面一栏的“any”改为"same"
3.确定后所有的按键就被选定啦。
4.会弹出一个选定的窗口
5.在FOOTPRINT后面的值修改为你要更换的封装模型,比如四角按键可以用DPST-4
6.修改后回车
此时所有的按键都变成四脚的了。
注意事项:
一 选择元件的时候,会显示一共选择了多少元件,要看清楚不要选多啦,不然其他不该改的就也被改啦。
二 具体修改为哪一种封装类型,要记下封装的名字然后手动输入到FOOTPRINT后面的值里,不要输错啦。
用AD软件怎样画不规则器件的OCB封装?

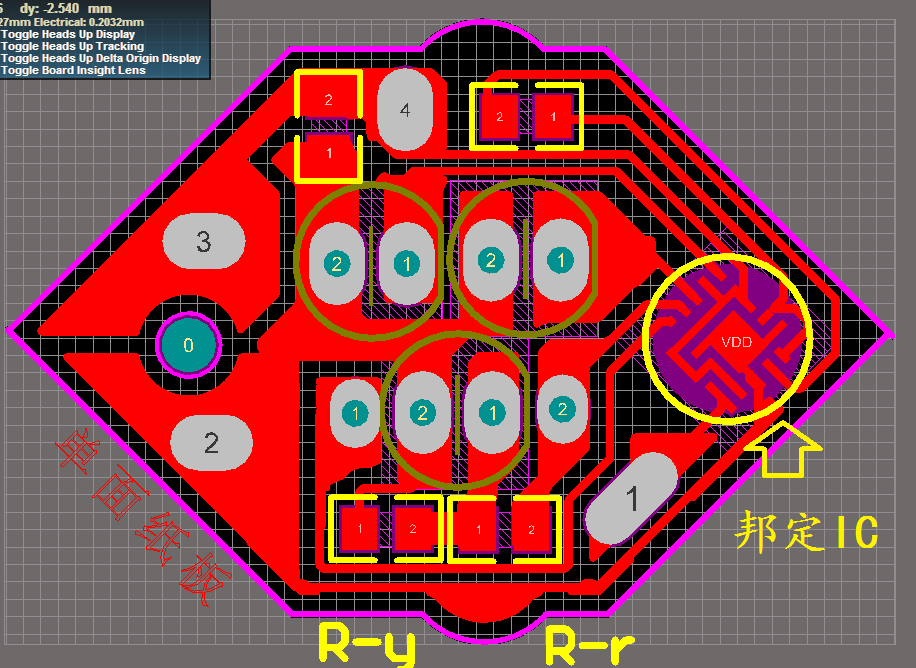

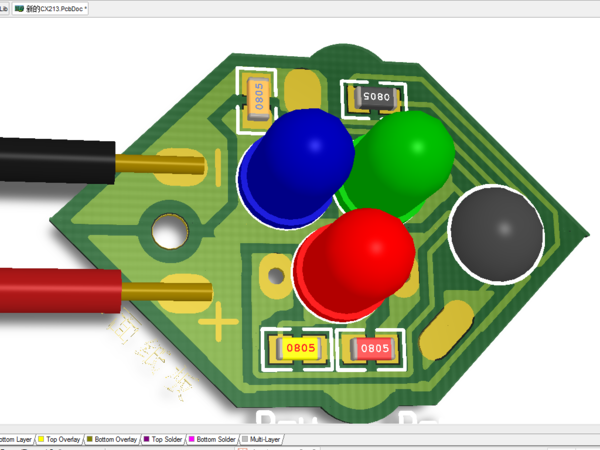

是COB封装吧!!你打错字了!!你这个我估设是邦定LED灯,或三条线的邦定IC吧。
上面标注衬底是1.0MM可能是邦定的三极管或二极管比较有可能
记得回复我是什么产品,
这个产品重点是右下角的0.254MM是间距,其它不重要了
我给你一些邦定的元件给你参考吧,
下载后 用AD9以上版本才能打开,有一些封装给你
是PCB封装,器件是一个振荡器
封装我已经画出来了,不过还是要谢谢你
在AD软件封装管理器预览中没法显示的是什么问题?是没有封装吗?
应该是没有添加对应的封装。可以根据自己用的实物,量下尺寸,画个封装。
画单片机电路板。AD软件怎么一直说没找到封装。
原理图 有 原理图的器件库(这个是示意图),PCB有PCB的库封装(这个是根据器件实际尺寸画的)!
我已经画了啊。也添加进去了啊。你也看到第一幅图有添加啊。怎么已转到PCB图纸。就提示没找到啊。
你原理图器件上写的封装名字 和 你PCB封装名字是不是一致的?
