方法一:
altium里的封装管理库
1,Tools -> Footprint Manager -> ...
2,在Component List里选择要改的器件
3,在View and Edit Footprints里改封装:
(1)原来有封装则选Edit;
(2)原来没有封装则选Add...;
4,改好后选Accept Changes(Create ECO)
5,弹出菜单,注意检查Modify的内容有没有错
6,点Execute Changes
7,Close
其实你要改的器件肯定是有相同属性的,比如都是电容,或者多少容值的电容,所以采用找相同项的方法肯定也能满足你的要求,而且个人认为找相同项的功能很好用,推荐~~
通过全局修改(Global edit)来进行(本文以电容封装为例),封装的修改也可以通过Tools下的Footprint Manager来进行修改
方法二:使用全局修改
具体方法:选中元件右击----Find Similar Objects,弹出如下页面
http://bbs.elecfans.com/jishu_463028_1_1.html
DXP2004元件怎么显示footprint not found.连电阻都这样显示,是不是没有添加什么东西?
DXP中绘原理图时默认的库是Miscellaneous Devices.IntLib,你检查一下你是否装入了这个库,这个库是个集成库(即符号和封装集成于一体的库),里面应当有Axial-0.4(轴向0.4英寸)的电阻。你可以在DXP/Library的目录下,寻找此库并打开它,就可以看到里面有些什么元件。如果没有,就需要自己添加——从别的文件中复制一个粘贴到此库中即可。
请问DXP内统一更换原理图的电阻封装???。将6个电阻换0805全改0603。
右键-〉find similar odjects,将此对话框中的0805封装后面any改称same,然后Enter会跳出另一个对话框,将其中的0603改为你需要的0805,然后Enter即可
AD9中怎么批量更改电阻封装
我现在电脑也没有AD9,不过可以按记忆告诉你。打开原理图,在你要改的电阻那里右击,找到一个查找相关性选项。打开后可以设置要改的电阻具体类型,然后就会找出有一样属性的一堆器件。找出来后会有个器件属性对话框的,在其中改了就行。
还有一种简单的方法。按Shift键多选要改的电阻封装。然后在其中一个电阻上双击,出现属性对话框,在其中改要改的属性,就可以完成批量更改。、
你自己尝试下,还不懂就可以在联系我,我有空给你截图。
dxp原理图如何批量修改封装

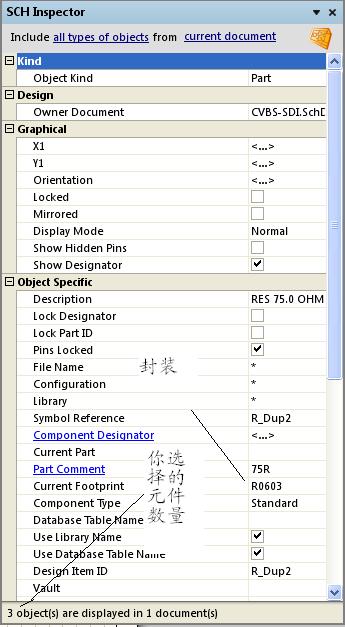

右下角有个sch(在原理图界面)或者pcb(在pcb界面),右击元件使用find similar 元件选中之后,点击sch inspector或者pcb inspector,选项卡,如果这个没有调用出来请在右下角点击对号。把新的封装名字写上即可。还有很多其他参数你可以看看。
DXP中如何在BOM中相同阻值电阻整合到一起出采购表
先保存文件,再点击菜单中的Repovts(报告)——Bill of materials
现在 在原理图中点击Repovts(报告)——Bill of materials
出现的报告如下:
10K R1 805封装 1个
10K R2 805封装 1个
10K R3 805封装 1个
10K R5 805封装 1个
它不会整合相同注释的元件么?
应该不可以,因为其标识符不同,所以其系统只能生成如上的报告!
protel dxp 元器件清单 怎样才能把同一种元件但不同容量大小的分行显示,如电阻按阻值分开显示
把清单导出来EXCEL 的,然后按照你的要求排序就好了 。。
