EDA不是软件,是一种技术^^^^
EDA技术的概念
EDA技术是在电子CAD技术基础上发展起来的计算机软件系统,是指以计算机为工作平台,融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果,进行电子产品的自动设计。
利用EDA工具,电子设计师可以从概念、算法、协议等开始设计电子系统,大量工作可以通过计算机完成,并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域,都有EDA的应用。目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。例如在飞机制造过程中,从设计、性能测试及特性分析直到飞行模拟,都可能涉及到EDA技术。本文所指的EDA技术,主要针对电子电路设计、PCB设计和IC设计。
EDA设计可分为系统级、电路级和物理实现级。
2 EDA常用软件
EDA工具层出不穷,目前进入我国并具有广泛影响的EDA软件有:multiSIM7(原EWB的最新版本)、PSPICE、OrCAD、PCAD、Protel、Viewlogic、Mentor、Graphics、Synopsys、LSIIogic、Cadence、MicroSim等等。这些工具都有较强的功能,一般可用于几个方面,例如很多软件都可以进行电路设计与仿真,同进还可以进行PCB自动布局布线,可输出多种网表文件与第三方软件接口。
(下面是关于EDA的软件介绍,有兴趣的话,旧看看吧^^^)
下面按主要功能或主要应用场合,分为电路设计与仿真工具、PCB设计软件、IC设计软件、PLD设计工具及其它EDA软件,进行简单介绍。
2.1 电子电路设计与仿真工具
我们大家可能都用过试验板或者其他的东西制作过一些电子制做来进行实践。但是有的时候,我们会发现做出来的东西有很多的问题,事先并没有想到,这样一来就浪费了我们的很多时间和物资。而且增加了产品的开发周期和延续了产品的上市时间从而使产品失去市场竞争优势。有没有能够不动用电烙铁试验板就能知道结果的方法呢?结论是有,这就是电路设计与仿真技术。
说到电子电路设计与仿真工具这项技术,就不能不提到美国,不能不提到他们的飞机设计为什么有很高的效率。以前我国定型一个中型飞机的设计,从草案到详细设计到风洞试验再到最后出图到实际投产,整个周期大概要10年。而美国是1年。为什么会有这样大的差距呢?因为美国在设计时大部分采用的是虚拟仿真技术,把多年积累的各项风洞实验参数都输入电脑,然后通过电脑编程编写出一个虚拟环境的软件,并且使它能够自动套用相关公式和调用长期积累后输入电脑的相关经验参数。这样一来,只要把飞机的外形计数据放入这个虚拟的风洞软件中进行试验,哪里不合理有问题就改动那里,直至最佳效果,效率自然高了,最后只要再在实际环境中测试几次找找不足就可以定型了,从他们的波音747到F16都是采用的这种方法。空气动力学方面的数据由资深专家提供,软件开发商是IBM,飞行器设计工程师只需利用仿真软件在计算机平台上进行各种仿真调试工作即可。同样,他们其他的很多东西都是采用了这样类似的方法,从大到小,从复杂到简单,甚至包括设计家具和作曲,只是具体软件内容不同。其实,他们发明第一代计算机时就是这个目的(当初是为了高效率设计大炮和相关炮弹以及其他计算量大的设计)。
电子电路设计与仿真工具包括SPICE/PSPICE;multiSIM7;Matlab;SystemView;MMICAD LiveWire、Edison、Tina Pro Bright Spark等。下面简单介绍前三个软件。
①SPICE(Simulation Program with Integrated Circuit Emphasis):是由美国加州大学推出的电路分析仿真软件,是20世纪80年代世界上应用最广的电路设计软件,1998年被定为美国国家标准。1984年,美国MicroSim公司推出了基于SPICE的微机版PSPICE(Personal-SPICE)。现在用得较多的是PSPICE6.2,可以说在同类产品中,它是功能最为强大的模拟和数字电路混合仿真EDA软件,在国内普遍使用。最新推出了PSPICE9.1版本。它可以进行各种各样的电路仿真、激励建立、温度与噪声分析、模拟控制、波形输出、数据输出、并在同一窗口内同时显示模拟与数字的仿真结果。无论对哪种器件哪些电路进行仿真,都可以得到精确的仿真结果,并可以自行建立元器件及元器件库。
②multiSIM(EWB的最新版本)软件:是Interactive Image Technologies Ltd在20世纪末推出的电路仿真软件。其最新版本为multiSIM7,目前普遍使用的是multiSIM2001,相对于其它EDA软件,它具有更加形象直观的人机交互界面,特别是其仪器仪表库中的各仪器仪表与操作真实实验中的实际仪器仪表完全没有两样,但它对模数电路的混合仿真功能却毫不逊色,几乎能够100%地仿真出真实电路的结果,并且它在仪器仪表库中还提供了万用表、信号发生器、瓦特表、双踪示波器(对于multiSIM7还具有四踪示波器)、波特仪(相当实际中的扫频仪)、字信号发生器、逻辑分析仪、逻辑转换仪、失真度分析仪、频谱分析仪、网络分析仪和电压表及电流表等仪器仪表。还提供了我们日常常见的各种建模精确的元器件,比如电阻、电容、电感、三极管、二极管、继电器、可控硅、数码管等等。模拟集成电路方面有各种运算放大器、其他常用集成电路。数字电路方面有74系列集成电路、4000系列集成电路、等等还支持自制元器件。MultiSIM7还具有I-V分析仪(相当于真实环境中的晶体管特性图示仪)和Agilent信号发生器、Agilent万用表、Agilent示波器和动态逻辑平笔等。同时它还能进行VHDL仿真和Verilog HDL仿真。
③MATLAB产品族:它们的一大特性是有众多的面向具体应用的工具箱和仿真块,包含了完整的函数集用来对图像信号处理、控制系统设计、神经网络等特殊应用进行分析和设计。它具有数据采集、报告生成和MATLAB语言编程产生独立C/C++代码等功能。MATLAB产品族具有下列功能:数据分析;数值和符号计算、工程与科学绘图;控制系统设计;数字图像信号处理;财务工程;建模、仿真、原型开发;应用开发;图形用户界面设计等。MATLAB产品族被广泛应用于信号与图像处理、控制系统设计、通讯系统仿真等诸多领域。开放式的结构使MATLAB产品族很容易针对特定的需求进行扩充,从而在不断深化对问题的认识同时,提高自身的竞争力。
2.2 PCB设计软件
PCB(Printed-Circuit Board)设计软件种类很多,如Protel、OrCAD、Viewlogic、PowerPCB、Cadence PSD、MentorGraphices的Expedition PCB、Zuken CadStart、Winboard/Windraft/Ivex-SPICE、PCB Studio、TANGO、PCBWizard(与LiveWire配套的PCB制作软件包)、ultiBOARD7(与multiSIM2001配套的PCB制作软件包)等等。
目前在我国用得最多当属Protel,下面仅对此软件作一介绍。
Protel是PROTEL(现为Altium)公司在20世纪80年代末推出的CAD工具,是PCB设计者的首选软件。它较早在国内使用,普及率最高,在很多的大、中专院校的电路专业还专门开设Protel课程,几乎所在的电路公司都要用到它。早期的Protel主要作为印刷板自动布线工具使用,其最新版本为Protel DXP,现在普遍使用的是Protel99SE,它是个完整的全方位电路设计系统,包含了电原理图绘制、模拟电路与数字电路混合信号仿真、多层印刷电路板设计(包含印刷电路板自动布局布线),可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能,并具有Client/Server(客户/服务体系结构), 同时还兼容一些其它设计软件的文件格式,如ORCAD、PSPICE、EXCEL等。使用多层印制线路板的自动布线,可实现高密度PCB的100%布通率。Protel软件功能强大(同时具有电路仿真功能和PLD开发功能)、界面友好、使用方便,但它最具代表性的是电路设计和PCB设计。
2.3 IC设计软件
IC设计工具很多,其中按市场所占份额排行为Cadence、Mentor Graphics和Synopsys。这三家都是ASIC设计领域相当有名的软件供应商。其它公司的软件相对来说使用者较少。中国华大公司也提供ASIC设计软件(熊猫2000);另外近来出名的Avanti公司,是原来在Cadence的几个华人工程师创立的,他们的设计工具可以全面和Cadence公司的工具相抗衡,非常适用于深亚微米的IC设计。下面按用途对IC设计软件作一些介绍。
①设计输入工具
这是任何一种EDA软件必须具备的基本功能。像Cadence的composer,viewlogic的viewdraw,硬件描述语言VHDL、Verilog HDL是主要设计语言,许多设计输入工具都支持HDL(比如说multiSIM等)。另外像Active-HDL和其它的设计输入方法,包括原理和状态机输入方法,设计FPGA/CPLD的工具大都可作为IC设计的输入手段,如Xilinx、Altera等公司提供的开发工具Modelsim FPGA等。
②设计仿真工作
我们使用EDA工具的一个最大好处是可以验证设计是否正确,几乎每个公司的EDA产品都有仿真工具。Verilog-XL、NC-verilog用于Verilog仿真,Leapfrog用于VHDL仿真,Analog Artist用于模拟电路仿真。Viewlogic的仿真器有:viewsim门级电路仿真器,speedwaveVHDL仿真器,VCS-verilog仿真器。Mentor Graphics有其子公司Model Tech出品的VHDL和Verilog双仿真器:Model Sim。Cadence、Synopsys用的是VSS(VHDL仿真器)。现在的趋势是各大EDA公司都逐渐用HDL仿真器作为电路验证的工具。
③综合工具
综合工具可以把HDL变成门级网表。这方面Synopsys工具占有较大的优势,它的Design Compile是作为一个综合的工业标准,它还有另外一个产品叫Behavior Compiler,可以提供更高级的综合。
另外最近美国又出了一个软件叫Ambit,据说比Synopsys的软件更有效,可以综合50万门的电路,速度更快。今年初Ambit被Cadence公司收购,为此Cadence放弃了它原来的综合软件Synergy。随着FPGA设计的规模越来越大,各EDA公司又开发了用于FPGA设计的综合软件,比较有名的有:Synopsys的FPGA Express, Cadence的Synplity, Mentor的Leonardo,这三家的FPGA综合软件占了市场的绝大部分。
④布局和布线
在IC设计的布局布线工具中,Cadence软件是比较强的,它有很多产品,用于标准单元、门阵列已可实现交互布线。最有名的是Cadence spectra,它原来是用于PCB布线的,后来Cadence把它用来作IC的布线。其主要工具有:Cell3,Silicon Ensemble-标准单元布线器;Gate Ensemble-门阵列布线器;Design Planner-布局工具。其它各EDA软件开发公司也提供各自的布局布线工具。
⑤物理验证工具
物理验证工具包括版图设计工具、版图验证工具、版图提取工具等等。这方面Cadence也是很强的,其Dracula、Virtuso、Vampire等物理工具有很多的使用者。
⑥模拟电路仿真器
前面讲的仿真器主要是针对数字电路的,对于模拟电路的仿真工具,普遍使用SPICE,这是唯一的选择。只不过是选择不同公司的SPICE,像MiceoSim的PSPICE、Meta Soft的HSPICE等等。HSPICE现在被Avanti公司收购了。在众多的SPICE中,HSPICE作为IC设计,其模型多,仿真的精度也高。
2.4 PLD设计工具
PLD(Programmable Logic Device)是一种由用户根据需要而自行构造逻辑功能的数字集成电路。目前主要有两大类型:CPLD(Complex PLD)和FPGA(Field Programmable Gate Array)。它们的基本设计方法是借助于EDA软件,用原理图、状态机、布尔表达式、硬件描述语言等方法,生成相应的目标文件,最后用编程器或下载电缆,由目标器件实现。生产PLD的厂家很多,但最有代表性的PLD厂家为Altera、Xilinx和Lattice公司。
PLD的开发工具一般由器件生产厂家提供,但随着器件规模的不断增加,软件的复杂性也随之提高,目前由专门的软件公司与器件生产厂家使用,推出功能强大的设计软件。下面介绍主要器件生产厂家和开发工具。
①ALTERA:20世纪90年代以后发展很快。主要产品有:MAX3000/7000、FELX6K/10K、APEX20K、ACEX1K、Stratix等。其开发工具-MAX+PLUS II是较成功的PLD开发平台,最新又推出了Quartus II开发软件。Altera公司提供较多形式的设计输入手段,绑定第三方VHDL综合工具,如:综合软件FPGA Express、Leonard Spectrum,仿真软件ModelSim。
②ILINX:FPGA的发明者。产品种类较全,主要有:XC9500/4000、Coolrunner(XPLA3)、Spartan、Vertex等系列,其最大的Vertex-II Pro器件已达到800万门。开发软件为Foundation和ISE。通常来说,在欧洲用Xilinx的人多,在日本和亚太地区用ALTERA的人多,在美国则是平分秋色。全球PLD/FPGA产品60%以上是由Altera和Xilinx提供的。可以讲Altera和Xilinx共同决定了PLD技术的发展方向。
③Lattice-Vantis:Lattice是ISP(In-System Programmability)技术的发明者。ISP技术极大地促进了PLD产品的发展,与ALTERA和XILINX相比,其开发工具比Altera和Xilinx略逊一筹。中小规模PLD比较有特色,大规模PLD的竞争力还不够强(Lattice没有基于查找表技术的大规模FPGA),1999年推出可编程模拟器件,1999年收购Vantis(原AMD子公司),成为第三大可编程逻辑器件供应商。2001年12月收购Agere公司(原Lucent微电子部)的FPGA部门。主要产品有ispLSI2000/5000/8000,MACH4/5。
④ACTEL:反熔丝(一次性烧写)PLD的领导者。由于反熔丝PLD抗辐射、耐高低温、功耗低、速度快,所以在军品和宇航级上有较大优势。ALTERA和XILINX则一般不涉足军品和宇航级市场。
⑤Quicklogic:专业PLD/FPGA公司,以一次性反熔丝工艺为主,在中国地区销售量不大。
⑥Lucent:主要特点是有不少用于通讯领域的专用IP核,但PLD/FPGA不是Lucent的主要业务,在中国地区使用的人很少。
⑦ATMEL:中小规模PLD做得不错。ATMEL也做了一些与Altera和Xilinx兼容的片子,但在品质上与原厂家还是有一些差距,在高可靠性产品中使用较少,多用在低端产品上。
⑧Clear Logic:生产与一些著名PLD/FPGA大公司兼容的芯片,这种芯片可将用户的设计一次性固化,不可编程,批量生产时的成本较低。
⑨WSI:生产PSD(单片机可编程外围芯片)产品。这是一种特殊的PLD,如最新的PSD8xx、PSD9xx集成了PLD、EPROM、Flash,并支持ISP(在线编程),集成度高,主要用于配合单片机工作。
顺便提一下:PLD(可编程逻辑器件)是一种可以完全替代74系列及GAL、PLA的新型电路,只要有数字电路基础,会使用计算机,就可以进行PLD的开发。PLD的在线编程能力和强大的开发软件,使工程师可以几天,甚至几分钟内就可完成以往几周才能完成的工作,并可将数百万门的复杂设计集成在一颗芯片内。PLD技术在发达国家已成为电子工程师必备的技术。
2.5 其它EDA软件
①VHDL语言:超高速集成电路硬件描述语言(VHSIC Hardware Deseription Languagt,简称VHDL),是IEEE的一项标准设计语言。它源于美国国防部提出的超高速集成电路(Very High Speed Integrated Circuit,简称VHSIC)计划,是ASIC设计和PLD设计的一种主要输入工具。
②Veriolg HDL:是Verilog公司推出的硬件描述语言,在ASIC设计方面与VHDL语言平分秋色。
③其它EDA软件如专门用于微波电路设计和电力载波工具、PCB制作和工艺流程控制等领域的工具,在此就不作介绍了。
3 EDA的应用
EDA在教学、科研、产品设计与制造等各方面都发挥着巨大的作用。在教学方面,几乎所有理工科(特别是电子信息)类的高校都开设了EDA课程。主要是让学生了解EDA的基本概念和基本原理、掌握用HDL语言编写规范、掌握逻辑综合的理论和算法、使用EDA工具进行电子电路课程的实验验证并从事简单系统的设计。一般学习电路仿真工具(如multiSIM、PSPICE)和PLD开发工具(如Altera/Xilinx的器件结构及开发系统),为今后工作打下基础。
科研方面主要利用电路仿真工具(multiSIM或PSPICE)进行电路设计与仿真;利用虚拟仪器进行产品测试;将CPLD/FPGA器件实际应用到仪器设备中;从事PCB设计和ASIC设计等。
在产品设计与制造方面,包括计算机仿真,产品开发中的EDA工具应用、系统级模拟及测试环境的仿真,生产流水线的EDA技术应用、产品测试等各个环节。如PCB的制作、电子设备的研制与生产、电路板的焊接、ASIC的制作过程等。
从应用领域来看,EDA技术已经渗透到各行各业,如上文所说,包括在机械、电子、通信、航空航航天、化工、矿产、生物、医学、军事等各个领域,都有EDA应用。另外,EDA软件的功能日益强大,原来功能比较单一的软件,现在增加了很多新用途。如AutoCAD软件可用于机械及建筑设计,也扩展到建筑装璜及各类效果图、汽车和飞机的模型、电影特技等领域。
4 EDA技术的发展趋势
从目前的EDA技术来看,其发展趋势是政府重视、使用普及、应用广泛、工具多样、软件功能强大。
中国EDA市场已渐趋成熟,不过大部分设计工程师面向的是PCB制板和小型ASIC领域,仅有小部分(约11%)的设计人员开发复杂的片上系统器件。为了与台湾和美国的设计工程师形成更有力的竞争,中国的设计队伍有必要引进和学习一些最新的EDA技术。
在信息通信领域,要优先发展高速宽带信息网、深亚微米集成电路、新型元器件、计算机及软件技术、第三代移动通信技术、信息管理、信息安全技术,积极开拓以数字技术、网络技术为基础的新一代信息产品,发展新兴产业,培育新的经济增长点。要大力推进制造业信息化,积极开展计算机辅助设计(CAD)、计算机辅助工程(CAE)、计算机辅助工艺(CAPP)、计算机机辅助制造(CAM)、产品数据管理(PDM)、制造资源计划(MRPII)及企业资源管理(ERP)等。有条件的企业可开展“网络制造”,便于合作设计、合作制造,参与国内和国际竞争。开展“数控化”工程和“数字化”工程。自动化仪表的技术发展趋势的测试技术、控制技术与计算机技术、通信技术进一步融合,形成测量、控制、通信与计算机(M3C)结构。在ASIC和PLD设计方面,向超高速、高密度、低功耗、低电压方面发展。
外设技术与EDA工程相结合的市场前景看好,如组合超大屏幕的相关连接,多屏幕技术也有所发展。
中国自1995年以来加速开发半导体产业,先后建立了几所设计中心,推动系列设计活动以应对亚太地区其它EDA市场的竞争。
在EDA软件开发方面,目前主要集中在美国。但各国也正在努力开发相应的工具。日本、韩国都有ASIC设计工具,但不对外开放。中国华大集成电路设计中心,也提供IC设计软件,但性能不是很强。相信在不久的将来会有更多更好的设计工具在各地开花并结果。据最新统计显示,中国和印度正在成为电子设计自动化领域发展最快的两个市场,年夏合增长率分别达到了50%和30%。
EDA技术发展迅猛,完全可以用日新月异来描述。EDA技术的应用广泛,现在已涉及到各行各业。EDA水平不断提高,设计工具趋于完美的地步。EDA市场日趋成熟,但我国的研发水平仍很有限,尚需迎头赶上。
有什么比较好的电气计算软件,做供配电设计用,要算短路电流,潮流分析,保护配合。最好能出负荷计算书。
你是做工程设计还是电力设计院的,国际上有名的就是ETAP了,潮流分析,计算报告。国产软件有博超应该能做,短路电流能算。电力设计院用的多。
不过一般建筑设计院都是用天正CAD画图带计算,用EXCEL套公式。最近好像有个刚出来的法国软件eleccalc,试用了一下,这些都能做,偏向中低压系统,高压做不了。前段时间来我们院推过,自动计算选型还挺好用,就是出的报告不合我们自己格式。本地化有待改善。
什么是图形算量软件?
第一章 轴网部分
一、轴网
对于复杂的轴网,采用的输入方式为:轴号,逗号,轴距,逗号,轴号……结尾为轴号。
按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。
第二章 建筑部分
一、墙体
1、各层砌体标号不一样时,应根据标号设置好“墙构件”——套好做法。绘图时,先画好标准层,再复制到其它楼层,在其它楼层中,“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。
2、在做法中,直接套外脚手、内脚手子目,软件自动区分内、外墙脚手架。
4-1单排10m以内,4-2单排15m以内, 4-3双排10m以内,4-4双排15m以内,
4-5双排24m以内,4-6双排30m以内,4-7双排50m以内
3、虚墙应根据使用的部位不同,设置不同的厚度。
4、层高超过3.6m时,每超高一米,柱5-69,梁5-70,墙5-71,板5-72
层高超过6m,圆形柱每超1m,按5-73
5、3-5(一砖以上),3-6(一砖),3-8(120墙),3-24 加气砼块
6、砌体钢筋加固 点焊网片3-48,钢筋绑扎3-41,钢筋不绑扎3-50
7、当工程中出现外墙不封闭时外脚手架面积?解决办法:在不封闭处画上墙,再定义洞口。是虚墙是否可行?
二、栏板
先画出栏板线:用“点加长度”或用“画折线”加偏移长度可以直接画出,不用辅轴。
当外侧没有交点时,可以向里画,长度值为负就可以了;用“shift+左键”可以定义长度和角度。
注意:1、栏板中心线是否和轴线一致,不是则偏移
2、有斜板时,将栏板定义为异形栏板再布置挑檐、雨篷
3、雨篷上带砼立板时执行挑檐子目。
栏板5-59/雨篷立板5-65
栏板外抹灰11-32/内抹灰11-19
表格输入——参数法输入——栏板构件——选择(修改参数)
三四五、门 、窗及门连窗
先按“M”显示门,再按“shift+m”显示门的标注,再按消失。其他构件类似!
1、确定洞口尺寸
2、确定框厚度
3、确定离地高度(底标高)
4、阳台窗用栏板长度代码乘以阳台窗高度(阳台是用栏板围成的,在其上不能画窗台构件
5、同一窗在两个楼层时,分成两个窗画
对于木门而言,构件做法主要包括:
7-33 安装及框亮制作
7-53 门扇制安
7-61 五金 、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页
11-518 油漆
对于塑钢窗而言,构件做法主要包括:
7-184 成品塑钢窗安装DKMJ(注意换玻璃)
7-186 纱扇KWWMJ
5-110 预制水磨石窗台板(DKKD+0.1)*宽*厚*1.015
6-7 运输
6-124 安装
窗帘盒: DKKD+0.3 7-299
油漆:
窗帘 DKKD+0.3)*(DKGD+0.2)
11-880(白花纱布) 881(窗饰布) 882(布) 833(丝) 884 (塑料) 885(豪华)
木窗台板:55.00000000000001px284/75px285/100px286
硬木窗台板287(厚25mm)
7-170 钢门
7-334 防火门
注意:1、采用智能布置门时,软件自动将门放在墙中
2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。
3、修改立樘不居中的门:立樘距离为0即门居墙中。不居中时,选中门——点右键——点“设置门窗立樘位置”
4、设分层窗时,注意第二层窗的“离地高度”。
注意:1、洞离地高度
2、分层墙洞同分层窗处理,注意离地高度。
3、异形洞的网格画法同异形梁。
4、当设计的洞口深度不是同墙厚时,按壁龛来处理
5、如果墙洞在楼层中非对称布置,则在复制”、“镜像”命令后再画上
6、如果有些墙洞、壁龛只在一层有,就不要先画上,等把其他楼层复制完后再画
七、壁龛
如果壁龛上带有窗台板,可以按梁来处理。
八、过梁
一般情况下过梁的长度、宽度都不需要设置,系统默认梁宽随墙宽,长度为洞口+500。一但设置了长度、宽度,则默认的值就无效了。
现浇5-31 TJ
预制 5-87 TJ*1.015/运( 6-7)*0.8/安6-113
画法:
智能布置法:点智能布置——点“门、窗或墙洞”——点“构件”——点“按名称选择构件”……
注意:1、异形过梁画法同异形梁
2、圈梁带过梁时,软件会自动扣减
3、分层窗的过梁,第一层不用管,设第二层窗过梁时选择“分层2”
4、若是按门窗洞口宽度布置,所有分层窗都参与。
九、墙垛
1、软件在计算墙垛装修长度时,是按3面外露计算的。
2、属性定义的长度为贴墙边的长度。
十、保温层
十一、屋面
十二、挑檐
挑檐平板:制作、上表面防水层(找坡、找平、防水层)
下表面装修。
挑檐立板:制作、立内装修、平板防水上翻、立板外装修。
十三、阳台
十四、雨篷
现浇雨篷5-54
水泥砂浆粉雨篷11-38 MJ*2(顶、底)
第三章 结构部分
一、柱
构造柱5-26
普通柱 断面周长1.2m以内5-20,1.8m以内5-21,1.8m以外5-22
异型柱 5-23 是指柱面有凹凸或竖向线脚的柱、五至七边型柱( 等边)。
L型套矩形柱,工字、十字、T型套异型柱
圆柱:直径0.5m以内 5-24,以外5-25
画法:
1、旋转点画法:点图标——点交点——按“shift+左键”输入角度
注意:1、按“F4”键可对柱字的插入点进行切换,能捕捉到柱的中心点和4个角点。
2、在基准点上按“ctrl+左键”可以采用柱中心偏移的方式来定位,这种方式只适合柱的基准点在柱的尺寸范围内才可使用。
3、采用智能画法可先拉框通选,再选择没有但已经画上的柱子进行删除。
4、柱统一画好后,可以选择个别柱子点右键进行编辑处理(偏移、旋转等)。
5、框架柱级别小于条基,当两者相交时,框柱自条基顶算起,软件自动扣减,不需定义柱的底标高。
6、构造柱级别小于框梁,当柱上方有框梁时,柱算至梁底,软件自动扣减。
二、梁
1、长度方向异形的梁的画法:
a、定义异形梁
b、利用“点加长度”指定插入点
c、指定第二点确定角度,输入长度值。或用“shift+左键”输入长度和角度(注意:要拉出去后再点左键)
d、这时画好的梁不一定在实际位置上——
选择该梁——右击——点“移动”——按左键指定基准点——按“shift+左键”输入移动的值。(“偏移”命令是单方向的移动,能解决问题最好。)
2、空门洞、空圈上的梁,应按过梁列项计算,所以套构件做法时要注意。单梁带变截面挑梁则分别套用异型梁和单梁;阳台、雨篷、挑梁等嵌入墙内的梁套“圈梁”
3、先把梁画好,复制到各楼层后再分别调整标高
4、圈梁遇到有肋梁时不能画(属于同一层),可以切换到分层画
圈梁最好用智能画(按墙)
5 、对于多跨梁,如果某跨截面不同时,先通画再修改变截面的那一段
注意:异形梁用网格画时,可根据梁的几何尺寸定义网格,如:水平方向间距:250,120/垂直方向间距:60,440
注:1、单梁脚手架 高度3.6m以内 4-14,3.6m以上4-15
2、现浇单梁连续梁5-28,异型梁5-29,圈梁5-30,过梁5-31,迭合梁5-32,L型圈梁仍套圈梁定额(模板人工*1.25,模板料*1.30)
3、预制单矩形梁5-84,6-7,6-105;异型梁5-85,6-7,6-105;过梁5-87,6-7,6-114
4、梁侧装修中单体梁饰面11-29(水泥)用[TJCD(体积长度)*截面周长(常数)]
三、板
注:栏板在表格输入中
有梁板100mm厚以内5-41,以外5-42
平板 100mm厚以内5-43,以外5-44
无梁板 5-45
四、板洞
五、楼梯
1、 虚墙可以分割房间,自定义线不能,若想楼梯间为一整体房间计算装修,用自定义线;反之用虚墙。
2、 如果需要准确计算楼梯体积,需将楼梯分解成楼梯井、休息平台、楼梯段来逐一画入。用虚墙围成不同的封闭房间。
3、 按R可以楼梯,shift+R,可以显示楼梯名称。
4、 用面积计算,宽度小于500的楼梯井可不必画,用体积计算,则必须画上。
现浇楼梯5-52
楼梯抹灰面层已包括踢脚线、侧面及底板,板底刷白另列项,当是块料饰面时,需列板底抹灰子目
水泥面层8-110/水磨石8-119(TYMJ)
底部 水泥11-38,混合11-39,刷仿瓷11-733(DBMJ)
7-277 靠墙木扶手 DBMJ/TBKD 注:TBKD不可用时,直接输入图示尺寸
7-260 铁栏杆带木扶手 DBMJ/TBKD + -
5-220/5-223 钢筋铁件调整(楼梯栏杆已含在7-266中,如与图集不符时则需要调整,铁件调整是指铁栏杆下部埋件及扶手处扁铁。
11-520 扶手油漆
11-665 栏杆油漆(从7-260中查出栏杆重量)
11-669/11-671 防锈漆
面层装修——块料面层 TYMJ
防滑条11-444(宽)
大理石447/花岗岩452/三色板459/地板砖479
地毯满铺493/不满铺494
面层打蜡8-124(TYMJ)
踢脚线:水磨石踢脚板8-142 ,大理石11-450 ,花岗岩11-455,缸砖11-478,地板砖11-481,釉面砖11-482(H=150),塑料板11-489(H=150);(DBMJ/TBKD)定额高度为100,注意调整。未注明的,高度均为150。注:TBKD不可用时,直接输入图示尺寸
在房间装修中,记着算楼层平台的踢脚线。
休息平台处,将LTL放在平台板里处理。
楼层平台处,将LTL放在楼梯段里;画楼梯部分时,最好依照结构图来画。底层楼梯间负标高处
楼梯后浇梯群套零星子目
第四章 装修部分
先整装,再单装(局装),软件自动扣减
一、房间装修
1、在房间装修里计算房心回填土
2、墙面抹灰面积含有踢脚线部分,所以防瓷涂料等面层装饰不能用“墙面抹灰面积”代码,也
不能用此代码扣减踢脚长度*踢脚高度,因为踢脚长度不扣门洞,所以用QMKLMJ“墙面块料面积”;当有块料墙裙时可以用墙面抹灰面积代码,也可用“墙面块料面积”
3、墙面:水泥 11-15 ,混合11-16,防瓷7-332
瓷片150*150 11-129,300*200 11-132
4、外墙面砖:周长1750px以内 11-135,以外11-136
5、踢脚:水泥8-109,大理石h=10011-450,花岗岩h=100 11-455,地板砖11-481,
胶合板九厘板底 11-513,胶合板120 11-512
二、单墙面装修
1、加气混凝土墙:石灰砂浆11-3,混合砂浆22,水泥砂浆23,(表浆加胶 11-36H) 注:不要忘了踢脚线。
2、外墙抹灰可用单墙面来处理,但是需要在每道外墙上都要画上,也可在表格输入中处理套“外墙抹灰”代码
3、女儿墙要单独建一层,抹灰也是在表格输入里定义。
三、地面局装
1、卫生间楼地面(换配比换厚度),其楼地面只算底部结构;面层及其他构件,在子楼层里算
2、细石砼找平层 8-103 MJ 、硬基砂浆找平层 8-95 MJ
3、涂膜防水 9-65 MJ+ZC(周长)*高度
4、填充料上找平 8-94
5、卫生间地面增加:1-55夯,8-14混凝土垫层
其它房间
砂浆20厚 8-105/25厚 8-106,地板砖11-471
炉渣垫层 8-19/素浆结合层 11-36
对于底层地面:1-55夯,8-14混凝土垫层
四、天棚局装
1、顶棚用腻子找平,设计为“石膏掺107胶”,在11-52子目里将“粉刷石膏素浆”换为107胶。
2、如果个别区域里墙面、地面、顶棚做法不统一,最好先用0虚墙分开。
水泥天棚 11-38/混合砂浆 11-39
腻子找平 11-52/仿瓷 11-733
3、板底梁抹灰并到天棚里,密肋梁、井字梁抹灰以展开面积计算
天棚吊顶:吊顶高度是指地面到吊顶底部的高度
五、楼梯间装修
1、在底层(首层)处理地面、墙面(包括踢脚、墙裙、墙面)
2、在中间层处理墙面
3、在顶层处理墙面、顶棚( 注意超高) 满堂脚手架4-16代号码MTJSJMJ
4、楼梯段、平台处的装修在“楼梯”构件里处理
5、底层台阶 放到后面台阶部分
3-47 砖,5-56 砼,8-111水泥砖面,8-112水泥砼面,11-453 花岗岩,
11-460三色,11-480地板砖,1-55夯,8-2灰垫,8-3砂垫,8-4碎砖,8-6砂石
第五章 基础部分
基础构件有基础梁、满基垫层、满堂基础、条形基础、独立基础、桩、桩承台、地沟、基槽土方、基坑土方、大开挖土方十一类构件。
满基 5-9 TJ/满堂基础脚手架 4-18 DIMJ(底面积)
垫层 5-14 TJ
地下室外墙370墙 3-5,240墙 3-6
外墙内脚手架 4-20 WQNJSJMJ
外墙外抹灰 11-15
外墙SBS防水 8-70
抹灰和防水一般要高出地坪一部分,所以只能用“建筑外周长”*实际高度来计算。
解决办法:先用等宽虚墙把伸缩缝两侧的墙连起来,先不要画防潮层外的保护墙(此墙在子楼层里画),“汇总计算”后,在“查看楼层工程量”里查出“建筑外周长”。
基础防潮层=体积长度/宽度
墙体的脚手架是从底部开始算起的,当每个墙体的底标高不是原始标高时,脚手架子目的工程量要折算。
一、条基
将首层的墙体复制到基础层后,根据墙布置条基,然后再把墙删除。
1、 条基底标高属性值默认为负的基础层高度。如基础层高0.3m,则条基底标高默认为-0.3m.
2、 非砼条基软件算到构造柱侧。
3、 级别小于独基、承台
4、3-1砖基 ,5-2无筋砼带型,5-3有梁带型,5-4无梁带型,5-6无筋独基,
5-7有筋独基,5-13垫层不支模,5-14 垫层支模
二、独基
1、画独基时建议采用按柱布置
2、画独基时按F4键可以切换插入点。
4、按D显示独基,按“shift+D”显示名称。
5、画独基时,要灵活使用复制、镜像、旋转功能。
6、条基底标高应为垫层底标高,画好条基后点“自动生成土方构件”,确定工作面后则生成土方构件,输入“构件做法”即可
7、在基础层转换到“表格输入”→新建构件→“土方”→输入“1-54回填土”“1-57余土外运”分别选择代码:HTTTJ、YYTTJ即可
8、基槽过多过密时按大开挖,底标高设为垫层顶标高,条基垫层的土方量在条基基础单元里增列子目:挖土方1-11,运土1-57
三、满基
1、满基底标高属性值默认为负的基础层高度。
2、底标高定义为满基垫层顶标高。
3、满基分为板式、筏式和箱形基础。板式直接画;筏式先画底板,再用画梁的方法画肋梁;箱形基础先用满堂基础画底板,剩余的梁、柱、墙就用梁柱墙来处理。
4、 满基的级别最大,即计算优先。
5、 先画满基(有偏移的先把边偏移好),再画满基垫层时,用设定(修改)好的满基的底标高,垫层底标高自动跟随。
四、满基垫层
五、桩
六、桩承台
七、地沟
将一侧侧壁厚度改为0,即由双侧壁地沟改为单侧壁地沟。
打夯1-55,底板5-14,侧壁3-10 ,盖板:5-102/6-7/6-128,过梁:5-87/6-7/6-113
内粉11-15 R*1.2 CD*内长,3-1(侧壁) 3-1(补)
暖沟往往是随基层墙布置的,一侧墙体要并到基础墙体中,画时注意偏移,以免发生不必要的扣减,注意两侧壁厚度不同时的折算。
地沟高度超高1.2m时要算脚手架
说明:
如果地沟为贴墙地沟,则设置侧壁厚度时一侧厚度为“0”即可;
地沟底标高默认为基础层的底标高。
手工计算的难点
在手工计算中,要计算的工程量太多,而且要考虑各自的扣减关系,算起来很麻烦。
软件处理的方法
处理思路:在某层建立子层,把地沟完全按照房间进行处理,一切问题都迎刃而解。
(1)地沟垫层按照梁画
(2)将地沟与墙相交部分的墙删除掉,画成梁。
(3)盖板用板画
八、基槽土方
基槽底标高如果高于大开挖底标高时,必须在大开挖底边线开始画。
表格输入——新建类别——新建构件——输入定额子目——查工程量代码
九、基坑土方
十、大开挖土方
点画
异形大开挖:在基础层上建立2个子层,分2层画大开挖
机械挖土 1-120*1.1 TFTJ*0.9
人工挖土 1-2*2 TFTJ*0.1
注意事项:
1、 底标高默认为基础底标高,深度默认为底标高到室外地坪的距离。
2、 深度未超过放坡起点时,不用输入坡度系数。
3、 四边放坡系数不同时,先统一画,再修改。
4、定额模式下软件会自动加上大开挖的工作面,画图时注意要找工作面以内的底边线。
5分层大开挖时需要手工计算底边线的位置。
请采纳。
youni短信 我发了两条说我什么注册成功,这个软件发短信是算网内的吗?超了的怎么算,一毛一条吗?
看你发送的对象是不是也有Youni,用Youni发通过网络发不收信息费,类似,不通过网络就和普通信息一样
一般书本排版是用什么软件
以下内容是 @纤烨千寻 的回答(我是搬运工)
“ http://tieba.baidu.com/p/1010873839
楼主可以看一下,各种对比超详细!
排版Indesign是主流!!
PageMaker曾经是国内苹果用户排版软件的首选。它简单易用,深得众多用户的喜爱,数年 的时间造就了很多的 PageMaker高手。但随着时间的推移,PageMaker的局限也日益突 出。无法在OS X下运行已经是一个最大的障碍。
PageMaker的稳定性一直是用户心中的痛。几乎没有哪个用户没有经历过因“索引表错 误”而造成的全面返工。而在OS X上,系统本身加上软件的稳定性,使得InDesign的表现始 终可以令人放心。而且,即使出现软件退出或是系统崩溃,InDesign的自动恢复功能也可以 保留绝大多部分甚至全部的工作,而不会让你前功尽弃。
尽管PageMaker被广泛使用,但它在功能上也有相当多的不足:没有表格功能,附带的 Adobe Table使用起来也非常不方便;那怕画一个最简单的曲线也要在其它软件中完成;无 法将页面中成组的内容等比例缩小或放大;没有字符样式,段落中格式相同而又重复多次的 字符需要一个一个单独去改??而InDesign可以通过极其简单的步骤做出非常复杂的表格;通 过与Illustrator和 Photoshop完全相同的钢笔工具画出最复杂的图形;随意组合图与文字, 并整体缩放;可以通过字符样式或滴管工具快速标出段落中重复的字符格式,甚至可以将字 符样式嵌入段落样式,自动对段落进行复杂的格式化。”
以上,希望能够帮助到你
什么软件破解wifi密码最厉害
无线破解分很多,其中有2中,一种是没设置密码的,一种是设置密码的,设置密码的又分很多种:“WEP/WAP/WAP2等, 设置密码目前可以支持破解的是WEP的方式, 到网上下载个BT5、BT4、BT3,等随便什么,自动就可以破解,其他的可以破解,但是费事费力费空间,一台笔记本的硬盘空间相对来说就芝麻点大。 你网上搜索下就OK了,很多教程!
有一个wifi万能钥匙,通过从云端获取网友分享已知的Wi-Fi热点信息来联网的工具,个别地方还是能用的。
还有一个畅无线,说是能破解CMCC和CMCC-edu的密码,你可以试试。
BT3破解WEP没的说,,,如果是WPA,WPA2,最好是有人在上网,截获握手包后,选择字典破解就可以,还有就是字典一定大,光数字组合,八位数的就1G左右呢,,,带英文字母就要更大了,,,EMSA是用于XP下破解握手包的,,,抓握手包的话,可以用BEINI,这个就是奶瓶了,,还有一款CDLINUX,,也是的,还有一个是XIAOPANOS的,可以利用WPS破解,大部分路由器会被外带天线的卡王PIN死,,,破解WPS PIN8位数字后,可以安装QSS,WPS连接路由器就可以了,输入密码,路由器会自动适配,你就不用管了,直到能上网就可以了。。。记住破解PIN的是REAVER,,,INFLATOR是REAVER的图形程序,,,内置天线的网卡的就不要破了,信号不好,掉线太厉害,而且信号一定要好,否则可就痛苦了,,,目前还没有一款密码不能破解的,如果条件允许,破解密码其实就是小菜,,如果是弱口令,我用安卓手机也可以破解,,如果你想学,可以加入我的团队,IT狂人,,已经破解过三个WPA2了,不支持WEP,,,,
哪些绘画软件比较好用?
绘画的软件多种多样,总有一款是适合你的,并不是学的越多越好,枢纽仍是在绘画功底。只要你画得好,没人在意你用的什么软件。软件只是辅助工具,但是也是必不可少的工具。
Photoshop是大家都知道的,功能强盛,绘画只算它的其中一种用途。比拟之下,SAI和CSP比较像更专项的“绘画软件”。
在这三个软件中,SAI是最简朴也最小巧的,所以从SAI开始吧。
1.绘画软件:SAI

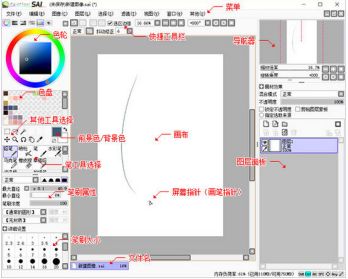

SAI ,也叫Easy PaintTool SAI,它是一个很轻盈的软件,安装包小,资源占用也小,很一般的电脑也可以流畅运行它。
一下子看到这么多东西可能有点慌。不用担心,多多使用训练就会纯熟的使用了。推荐你可以搜一下轻微课,上面有超多的绘画课程,亲测学习效果很不错。
2.绘画软件:Photoshop

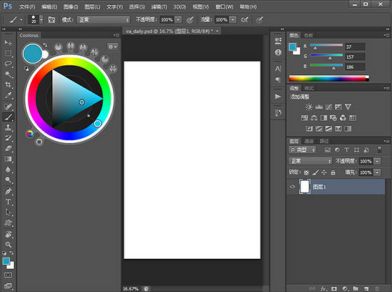

Photoshop是我们很认识的大型图像软件了:Photoshop的图层面板和SAI近似,只是更为强盛。对良多初学者来说,学习Photoshop是必经路。它的功能强盛,想要用好它,确实是需要多下功夫。
3.绘画软件:CLIP STUDIO PAINT

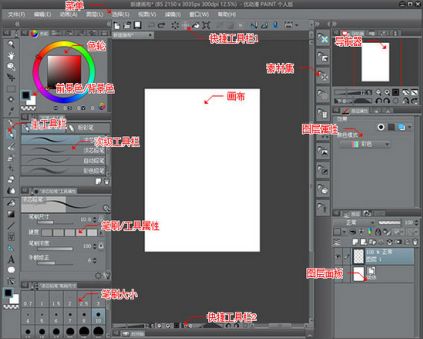

CSP 也是一个相对大型的软件,它在中海内陆对应的是由CELSYS(CSP的所属公司)的合资公司UNICORN出品的。CSP的界面看上去比较复杂。
对比前面的SAI,界面实在有很多地方是近似的。因此,在CSP中,最基本的作画方法是一致的。
CSP也有不少地方类似Photoshop,它同样支持 .psd 文件格局,而且也提供了一定程度的滤镜和调整图层用于后期处理。
我只罗列了几个主流的绘画软件,至于如何去进行绘画练习以及创作优秀的作品,是每个画画的人需要自行试探的历程,前面给大家推荐的一个绘画学习沟通:轻微课,建议去了解一下,可以让你少走很多弯路!自己也要多作一些练习哦!
觉得有用的话,给我点个赞,鼓励一下哦,最近需要财富值下载资料,谢谢,么么哒~~
画插画一般用什么绘图软件好
绘画的软件多种多样,总有一款是适合你的,并不是学的越多越好,枢纽仍是在绘画功底。只要你画得好,没人在意你用的什么软件。软件只是辅助工具,但是也是必不可少的工具。
Photoshop是大家都知道的,功能强盛,绘画只算它的其中一种用途。比拟之下,SAI和CSP比较像更专项的“绘画软件”。
在这三个软件中,SAI是最简朴也最小巧的,所以从SAI开始吧。
1.绘画软件:SAI
SAI ,也叫Easy PaintTool SAI,它是一个很轻盈的软件,安装包小,资源占用也小,很一般的电脑也可以流畅运行它。
一下子看到这么多东西可能有点慌。不用担心,多多使用训练就会纯熟的使用了。推荐你可以搜一下轻微课,上面有超多的绘画课程,亲测学习效果很不错。
2.绘画软件:Photoshop
Photoshop是我们很认识的大型图像软件了:Photoshop的图层面板和SAI近似,只是更为强盛。对良多初学者来说,学习Photoshop是必经路。它的功能强盛,想要用好它,确实是需要多下功夫。
3.绘画软件:CLIP STUDIO PAINT
CSP 也是一个相对大型的软件,它在中海内陆对应的是由CELSYS(CSP的所属公司)的合资公司UNICORN出品的。CSP的界面看上去比较复杂。
对比前面的SAI,界面实在有很多地方是近似的。因此,在CSP中,最基本的作画方法是一致的。
CSP也有不少地方类似Photoshop,它同样支持 .psd 文件格局,而且也提供了一定程度的滤镜和调整图层用于后期处理。
我只罗列了几个主流的绘画软件,至于如何去进行绘画练习以及创作优秀的作品,是每个画画的人需要自行试探的历程,前面给大家推荐的一个绘画学习沟通:轻微课,建议去了解一下,可以让你少走很多弯路!自己也要多作一些练习哦!
觉得有用的话,给我点个赞,鼓励一下哦,最近需要财富值下载资料,谢谢,么么哒~~
转载请注明出处51数据库 » 超算一般用什么软件 什么是EDA软件
