keil
Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统,与汇编相比,C语言在功能上、结构性、可读性、可维护性上有明显的优势,因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案,通过一个集成开发环境(μVision)将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程,那么Keil几乎就是你的不二之选,即使不使用C语言而仅用汇编语言编程,其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。
proteus
Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件(该软件中国总代理为广州风标电子技术有限公司)。它不仅具有其它EDA工具软件的仿真功能,还能仿真单片机及外围器件。它是目前比较好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步,但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。
Proteus是世界上著名的EDA工具(仿真软件),从原理图布图、代码调试到单片机与外围电路协同仿真,一键切换到PCB设计,真正实现了从概念到产品的完整设计。是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台,其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等,2010年又增加了Cortex和DSP系列处理器,并持续增加其他系列处理器模型。在编译方面,它也支持IAR、Keil和MPLAB等多种编译器。
PET-CT的原理
一 、PET显像的基本原理
PET是英文 Positron Emission Tomography的缩写。其临床显像过程为:将发射正电子的放射性核素(如F-18等)标记到能够参与人体组织血流或代谢过程的化合物上,将标有带正电子化合物的放射性核素注射到受检者体内。让受检者在PET的有效视野范围内进行 PET显像。放射核素发射出的正电子在体内移动大约1mm后与组织中的负电子结合发生湮灭辐射。产生两个能量相等(511 KeV)、
方向相反的γ光子。由于两个光子在体内的路径不同,到达两个探测器的时间也有一定差别,如果在规定的时间窗内(一般为 0-15 us),探头系统探测到两个互成180度(士0.25度)的光子时。即为一个符合事件,探测器便分别送出一个时间脉冲,脉冲处理器将脉冲变为方波,符合电路对其进行数据分类后,送人工作站进行图像重建。便得到人体各部位横断面、冠状断面和矢状断面的影像。
PET系统的主要部件包括机架、环形探测器、符合电路、检查床及工作站等。探测系统是整个正电子发射显像系统中的主要部分,它采用的块状探测结构有利于消除散射、提高计数率。许多块结构组成一个环,再由数十个环构成整个探测器。每个块结构由大约36个锗酸铋(BGO)小晶体组成,晶体之后又带有2对(4个)光电倍增管(PMT)(请看图1)。BGO晶体将高能光子转换为可见光.PMT将光信号转换成电信号,电信号再被转换成时间脉冲信号,探头层间符合线路对每个探头信号的时间耦合性进行检验判定,排除其它来源射线的干扰,经运算给出正电子的位置,计算机采用散射、偶然符合信号校正及光子飞行时间计算等技术,完成图像重建。重建后的图像将PET的整体分辨率提高到2 mm左右。
PET采用符合探测技术进行电子准直校正,大大减少了随机符合事件和本底,电子准直器具有非常高的灵敏度(没有铅屏蔽的影响)和分辨率。另外.BGO晶体的大小与灵敏度成正相关性。块状结构的PET探头。能进行2D或3D采集。2D采集是在环与环之间隔置铅板或钨板,以减少散射对图像质量的影响 2D图像重建时只对临近几个环(一般2-3个环)内的计数进行符合计算,其分辨率高,计数率低;3D数据采集则不同。取消了环与环之间的间隔, 在所有环内进行符合计算,明显地提高了计数率,但散射严重, 图像分辨率也较低,且数据重组时要进行大量的数据运算。两种采集方法的另一个重要区别是灵敏度不同,3D采集的灵敏度在视野中心为最高。
二 、多层螺旋CT的工作原理
CT的基本原理是图像重建, 根据人体各种组织(包括正常和异常组织)对X射线吸收不等这一特性, 将人体某一选定层面分成许多立方体小块(也称体素)X射线穿过体素后, 测得的密度或灰度值称为象素。X射线束穿过选定层面, 探测器接收到沿X射线束方向排列的各体素吸收X射线后衰减值的总和,为已知值,形成该总量的各体素X射线衰减值为未知值,当X射线发生源和探测器围绕人体做圆弧或圆周相对运动时。用迭代方法
求出每一体素的X射线衰减值并进行图像重建,得到该层面不同密度组织的黑白图像。
螺旋CT突破了传统CT的设计,采用滑环技术, 将电源电缆和一些信号线与固定机架内不同金属环相连运动的X射线管和探测器滑动电刷与金属环导联。球管和探测器不受电缆长度限制,沿人体长轴连续匀速旋转, 扫描床同步匀速递进(传统 CT扫描床在扫描时静止不动),扫描轨迹呈螺旋状前进,可快速、不间断地完成容积扫描。
多层螺旋CT的特点是探测器多层排列。是高速度、高空间分辨率的最佳结合。多层螺旋CT的宽探测器采用高效固体稀土陶瓷材料制成。每个单元只有 0.5、1或 1.25 mm厚, 最多也只有5 mm厚 薄层扫描探测器的光电转换效率高达99%能连续接收X射线信号。余辉极短, 且稳定性好。多层螺旋CT能高速完成较大范围的容积扫描, 图像质量好, 成像速度快,具有很高的纵向分辨率和很好的时间分辨率。大大拓宽了CT的应
用范围,与单层螺旋CT相比。采集同样体积的数据, 扫描时间大为缩短,在不增加X射线剂量的情况下, 每15 S左右就能扫描一个部位;5S内可完成层厚为3 mm的整个胸部扫描;采用较大的螺距 P值,一次屏气20 S,可以完成体部扫描;同样层厚, 同样时间内, 扫描范围增大4倍。扫描的单位时间覆盖率明显提高, 病人接受的射线剂量明显减少,x线球管的使用寿命明显延长,同时,节省了对比剂用量,提高了低对比分辨率和空间分辨率,明显减少了噪声、伪影及硬化效应。另外,还可根据不同层厚需要自动调节X射线锥形线束的宽度,经过准直的X射线束聚焦在相应数目的探测器上 探测器通过电子开关与四个数据采集系统(DAS)相连。每个DAS能独立采集完成一套图像, 按照DAS与探测器匹配方式不同。通过电子切换可以选择性地获得1层、2层或4层图像,每层厚度可自由选择(0.5、1.0、1.25 mm或 5、10 mm。采集的数据既可做常规图像显示, 也可在工作站进行后处理, 完成三维立体重建、多层面重建、器官表面重建等,并能实时或近于实时显示。另外.不同角度的旋转、不同颜色的标记,使图像更具立体感 更直观、逼真。仿真内窥镜、三维CT血管造影技术也更加成熟和快捷。
三 、 PET-CT的图像融合
PET与CT两种不同成像原理的设备同机组合,不是其功能的简单相加。而是在此基础上进行图像融合,融合后的图像既有精细的解剖结构又有丰富的生理.生化功能信息 能为确定和查找肿瘤及其它病灶的精确位置 定量、定性诊断提供依据。并可用X线对核医学图像进行衰减校正。
PET-CT的核心是融合,图像融合是指将相同或不同成像方式的图像经过一定的变换处理 使它们的空间位置和空间坐标达到匹配,图像融台处理系统利用各自成像方式的特点对两种图像进行空间配准与结合, 将影像数据注册后合成为一个单一的影像。 PET-CT同机融合(又叫硬件融合、非影像对位)具有相同的定位坐标系统,病人扫描时不必改变位置,即可进行 PET-CT同机采集, 避免了由于病人移位所造成的误差。采集后两种图像不必进行对位、转换及配准,计算机图像融合软件便可方便地进行
2D、3D的精确融合,融合后的图像同时显示出人体解剖结构和器官的代谢活动, 大大简化了整个图像融合过程中的技术难度、避免了复杂的标记方法和采集后的大量运算, 并在一定程度上解决了时间、空间的配准问题, 图像可靠性大大提高。
PET在成像过程中由于受康普顿效应、散射、偶然符合事件、死时间等衰减因素的影响, 采集的数据与实际情况并不一致, 图像质量失真,必须采用有效措施进行校正,才能得到更真实的医学影像。同位素校正得到的穿透图像系统分辨率一般为12 mm、而 X线方法的穿透图像系统分辨率为1mm左右 图像信息量远大于同位素方法。用 CT图像对 PET进行衰减校正 使 PET图像的清晰度大为提高,图像质量明显优于同位素穿透源校正的效果(请看图2), 分辨率提高了 25%以上,校正效率提高了 30%,且易于操作。校正后的 PET图像与 CT图像进行融合, 经信息互补后得到更多的解剖结构和生理功能关系的信息 对于肿瘤病人手术和放射治疗定位具有极其重要的临床意义。
一般通信系统仿真用什么软件比较好啊? 我的系统里又有光又有电,还有AWG
用LabVIEW吧.
我们就是用它来模拟WDM的。
网上也应该比较容易下载到破解版的.
哪些电路仿真软件有芯片UC3854和SG3524的啊?
【UC3854】
UC3854是一种高功率因数校正集成控制电路芯片。主要特点:属于PWM升压电路,功率因数达到0.99,THD<5%,适用于任何的开关器件,采用通用的操作方式,无需开关;前馈线性调整;平均电流控制模式,噪声灵敏度低;恒频控制,低偏值模拟乘法器/除法器;1A图腾极驱动;高精度基准电压;精度的参考电压。
UC3854供应商:拍明芯城
芯片介绍
UC3854是功率因数校正器(PFC)的集成电路。
基本参数
产品种类:功率因数校正IC
RoHS:是
开关频率:118KHz
最大工作温度:+70°
最小工作温度:0°
安装风格:SMD/SMT
封装/箱体:SOIC-16
封装:Tube
引脚功能
1)GND 接地端
2)PKLMT峰值限制端,接电流检测电阻的电压负端,当电流峰值过高时,电路将被关闭
3)CAOUT 电流放大器CA输出端
4)ISENSE 电流检测端,内部接CA输入负端,外部经电阻接电流检测电阻的电压正端
5)Mult Out乘法器输出端,即电流检测另一端,内部接乘法/除法器输出端 和CA输入正端,外端经电阻接电流检测电阻的电压负端
6)JAC 输入电流端,内部接乘法/除法器输入端,外部经电阻接整流输入电压的正端
7)UA Out 电压放大器UA输出端,内部接乘法/除法器输入端,外部接RC反馈网络
8)URMS 有效值电源电压端,内部经平方器接乘法/除法器输入端,起前馈作用,URMS的数值范围为1.5~4.77v
9)REF 基准电压端,产生7.5V基准电压
10)ENA 起动端,通过逻辑电路控制基准电压,振荡器,软起动等
11)USENSE输出电压检测端,接电压放大器UA的输入负端
12)RSET 外接电阻RSET端,控制振荡器充电电流及限制乘法/除法器最大输出
13)SS 软起动端
14)CT 外接电容CT端,CT为振荡器定时电容,使产生振荡频率为f=1.25/RSET*CT
15)Vcc 集成电路的供电电压Vcc,额定值22V
16)GTDRV 门极驱动端,通过电阻接功率MOS开关管门极,该端电位钳在15V
【SG3524】
SG3524是开关电源脉宽调制型控制器。应用于开关稳压器,变压器耦合的直流变换器,电压倍增器,极性转换器等。采用固定频率,脉冲宽度调制(脉宽调制)技术。输出允许单端或推挽输出。芯片电路包括电压调节器,误差放大器,可编程振荡器,脉冲指导触发器,两个末级输出晶体管,高增益的比较器,以及限流和关断电保护电路。
SG3524供应商:拍明芯城
采用开关电源的恒流源电路如下图所示。当电源电压降低或负载电阻Rl降低时,采样电阻RS上的电压也将减少,则SG3524的12、13管脚输出方波的占空比增大,从而BG1导通时间变长,使电压U0回升到原来的稳定值。BG1关断后,储能元件L1、E2、E3、E4保证负载上的电压不变。当输入电源电压增大或负载电阻值增大引起U0增大时,原理与前类似,电路通过反馈系统使U0下降到原来的稳定值,从而达到稳定负载电流Il的目的。
优点:开关电源的功率器件工作在开关状态,功率损耗小,效率高。与之相配套的散热器体积大大减小,同时脉冲变压器体积比工频变压器小了很多。因此采用开关电源的恒流源具有效率高、体积小、重量轻等优点。
缺点:开关电源的控制电路结构复杂,输出纹波较大,在有限的时间内实现比较困难。
谁有数控模拟仿真软件教程
是哪个公司的软件?斯沃数控的吗?官网上有资料下载。实在不懂再+我的Q
用电路仿真软件multisim设计一个彩灯控制器
(一)设计要求包括:1、八路彩灯分别用8个发光二极管模拟,编号依次为0,1,…7,8个数码管依次显示;数字0、1、2……8不断循环,相应的8路彩灯能够自动循环点亮,每个数字显示时间相等;2、需要设计时钟脉冲产生电路,循环控制彩灯,时钟脉冲产生电路由555定时电路组成多谐振荡触发器产生连续始终脉冲,彩灯循环控制电路采用74lS194实现。 本设计采用两片双向移位寄存器CT74LS194来实现彩灯电路的循环控制。当CP端不断地输入计数脉冲时,其输出端Q0—Q3,Q0’-Q3’将会依次输出高电平,555定时电路产生连续时钟脉冲进行信号的输入,使彩灯LED1-LED8就会依次循环点亮,在视觉上就能形成流动感。(二)设计原理如下:用一块八进制计数分频器C T74LS194数字集成电路,当CPD端不断地输入计数脉冲时,其输出端Q0—Q4将会依次输出高电平,使彩灯LED1-LED4就会依次循环点亮,在视觉上就能形成流动感。时钟脉冲发生器由555时基集成电路IC 1组成,它接成典型的无稳态工作模式,输出脉冲由第3脚输出直接送人IC2的CP端,即第14脚,作为IC2的计数脉冲,调节电位器RP可以调节其振荡频率,从而可改变灯串LED1---LED8的流动速度。

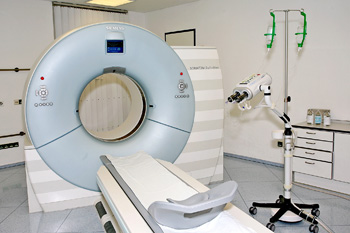

十六层螺旋CT
16层CT的采集时间一般为0.5秒(全周扫描),Toshiba公司的全周扫描最低可达0.4秒。但在用于心脏检查时,由于全周扫描速度不够,目前的16层CT还不能像EBCT一样实现一个心动周期一次全周扫描。绝大部分的厂家采用的是多扇区采集,即按心动周期将全周扫描分割成几个区,分次扫描,然后通过软件技术将其融合成一幅图像。多扇区采集的最高时间分辨率为实际扫描时间除以2,再除以分割的扇区数,如0.5秒扫描时间,四扇区采集,则它的最佳时间分辨率为62.5ms;0.4秒扫描,四扇区采集,最佳时间分辨率为50ms;再如0.42秒扫描时间,二扇区采集,则它的最佳时间分辨率为105ms。当然就具体的病例而言,其时间分辨率还与心率有关,因为涉及到期相同步性的问题。 16层CT高质量的多平面重建图象是建立在一个很重要的概念上,即图象的各向同性。在CT的两维平面图象上,是由象素(pixel)组成的,而在三维重建时,图象是由体素(voxel)组成的。在进行图象重建时,我们需要将体素在不同方向上进行重组。如果体素在各个方向上都是一致的,即它的长、宽、高的尺寸一样,称为各向同性。目前来讲,16层CT探测器中以Toshiba公司的设计为层面最薄,覆盖面最宽,实现各向同性的FOV最小,可达25cm。下面的不同FOV时各向同性扫描的最小层厚要求:如采用512×512矩阵,在FOV=25cm时,它的各向同性体素正好是0.5×0.5×0.5,即最小层厚要求为0.5mm;FOV=32cm时,它的各向同性体素正好是0.625×0.625×0.625,即最小层厚要求为0.625mm;FOV=38cm时,它的各向同性体素正好是0.75×0.75×0.75,即最小层厚要求为0.75mm。
16层CT的探测器实际上已经不象原来的4层CT那样简单地分为对称型与非对称型。笼统地讲,16层CT的探测器都属于非对称型,只不过各厂家的设计上略有区别而已。如GE公司的16层CT探测器为中间0.625mm×16列,两侧分别为1.25mm×4列,共24列,20mm宽;
Toshiba公司的16层CT探测器设计为中间0.5mm×16列,两侧分别为1mm×12列,共40列,32mm宽;Philips和Siemens公司的16层CT探测器设计为中间0.75mm×16列,两侧分别为1.5mm×4列,共24列,24mm宽。
一、中枢神经系统
1. 脑动脉CTA 单排和普通的多排螺旋CT均成功地实现了脑动脉CTA检查,CTA可清楚地显示动脉瘤瘤体大小、瘤颈形态和载瘤动脉,并能够进行精确的容积计算,通过仿真内窥镜可发现瘤体有无穿支血管。可直观地显示AVM的供血动脉、引流静脉和畸形的血管团,等等。这方面的文献报道较多,技术方法也比较成熟。主要是由于颅脑是相对运动较少的器官,薄层扫描但延长扫描时间对CTA的影响不大,但16排螺旋CT脑动脉CTA可有效地缩短扫描时间,造影剂跟踪触发扫描,可获得最佳的扫描起始时间,其CTA图象能够更清楚地显示脑底动脉环和大脑前、中、后动脉及部分细小分支,较普通螺旋CTA显示的血管分支更多、更细小,可更少地受静脉显影的干扰。
2.脑CT灌注
文献报道CT灌注成像可成功地显示脑肿瘤的灌注,脑梗死的灌注情况等。与MR灌注比较,CT脑灌注在夜间可以获得,并且可以获得灌注的绝对值。
3.脊髓动脉CTA
脊髓动脉CTA的研究文献非常少,其主要原因是由于脊髓动脉较细小以及短时间内单排螺旋CT难以覆盖有效的面积而影响了脊髓动脉的显影。经插管注入造影剂后行16排螺旋CT扫描并三维重建可清楚地显示脊髓的供血动脉,与DSA相比、能够同时评价脊髓和血管的情况,这为进一步判断脊髓的血管病变提供了有效的诊断手段。有报道称采用4排CT采集,MPR显示大部分受检者显示脊髓前动脉、Adamkeiwicz动脉,在主动脉动脉胸腹段手术前进行该检查,无疑对避免手术引起脊髓缺血有好处。相信在16排阶段,能够进一步提高脊髓动脉的显示率和清晰度。
二、颈部 1. 椎动脉CTA
利用CTA的专用分析软件,能够在容积重建后利用标记的方法全程显示椎动脉而有效地克服了脊椎骨的干扰,将使得判断血管壁有无钙化更可靠,还可自动检测狭窄段血管的面积并可进一步评估其狭窄的程度。
2.咽喉部仿真内窥镜
普通的螺旋CT已经有较为成熟的经验,16排螺旋CT可能难有更大的作为。三、呼吸系统 设置好薄层高分辨率的重建方式,16排螺旋CT可使每一病例都可获得肺HRCT图象,对于肺间质性病变和微小结节病变的定性诊断将带来极大的便利,而对于这些病例过去通常的做法是建议患者再接受一次HRCT检查。
另外,采用薄层MIP法重建,可以更好地将小结节和支气管血管束区分开来, 过去容易遗漏的小病灶的检出率有了很大的提高。
16排螺旋CT全肺扫描获得的薄层容积数据可使每位受检查者获得仿真支气管镜检查,为客观地评价仿真支气管镜的临床应用价值提供依据。这方面的研究有可能重新成为热点。
肺动脉栓塞通过CTA诊断一直是临床和放射学家追求的目标,但肺小动脉的显示和心脏搏动、呼吸运动的干扰一直也是困扰其广泛应用的原因。16排螺旋CT在显示细小血管和图象质量上有一定的提高.
四、循环系统
心脏是一个运动器官,对心脏和冠状动脉病变的判断,普通螺旋CT有极大的缺陷。多排螺旋CT和电子束CT无疑成为了心脏和冠状动脉检查的有效方法。这方面的文献资料非常丰富,但遗憾的是国人的冠状动脉钙化积分标准仍未良好地建立。冠状动脉显影效果与DSA比较还有一定差距,但可在一定程度上减少有创性血管造影的检查数目;其显示的软斑块的临床相关性尚在调查中。
五、消化系统
快速、薄层扫描,16排螺旋CT可使腹部器官如肝、胆、胰腺等的双期或三期扫描更准确,对小病灶的密度测量也更加精确。同时还能通过三维重建等有效地进行病变和相关血管的重建,为定位、定性诊断提供帮助,为临床制定手术或其他治疗方案提供指导。 空腔脏器如胃和结肠的螺旋CT扫描和仿真内窥镜重建技术几乎已经成为常规的检查方法,结肠普查技术软件有可能在结肠癌的早期普查方面开创新的局面,其结肠重建图象可堪与结肠气钡双对比像媲美,采用内窥镜的技术可以发现早期肿瘤。与气钡造影比较,更可观察肠壁及其周围情况。当然由于受分辨率的影响,它对非肿瘤性病变的判断仍然受到限制。进行该项检查前,扫描前的肠道准备十分重要。
六、其他
泌尿生殖系统、骨关节、五官科等的疾病诊断借助于16排螺旋CT扫描和三维重建技术,其优势与上述大致相同。用亚毫米尤其是半毫米层厚采集对于细小结构如:听小骨、内耳、骨小梁的显示远优于过去CT。
总之,16排螺旋CT以其卓越的品质已经获得了临床的认可,它实现了短时间薄层大范围的采集,可以大大减少病变的漏诊和误诊率。三维和多平面重建成为常规,可根据需要抽取不同的组织、以不同的效果显示,更加方便了诊断。然而其庞大的数据量给资料的无损储存带来课题。另一方面,薄层扫描的图象上某些病变将会表现出更特别的征象,有待深入细致的归纳总结以及与病理等对照研究。

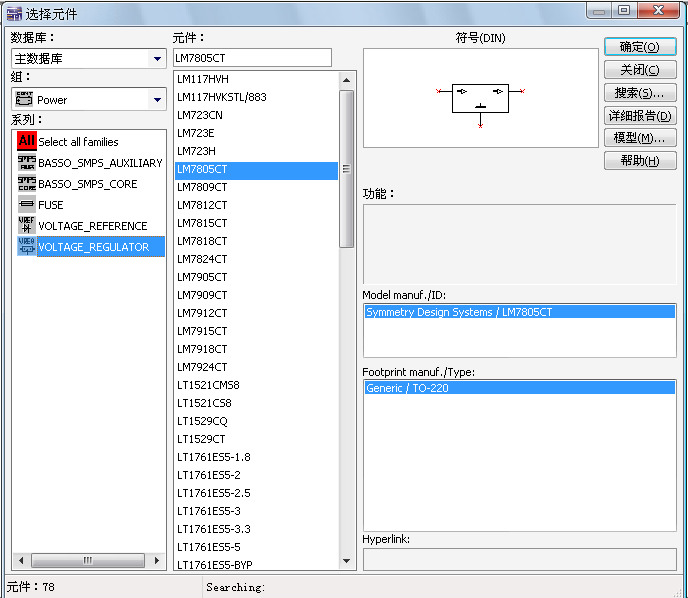

multisim 里的稳压器LM7805CT在哪?
如图所示!
