现在画PCB的软件很多,你要根据你的需求来选择;
1、国内用的比较多的是protel,protel 99se,protel DXP,Altium,这些都是一个公司发展,不断升级的软件;当前版本是Altium Designer 9.1 比较简单,设计比较随意,但是做复杂的PCB就力不从心了。
2、Cadende spb 这是Cadence的软件,当前版本是Cadence SPB 16.3;其中的ORCAD原理图设计是国际标准;其中PCB设计、仿真很全,用起来比protel复杂,主要是要求、设置复杂;但是为设计做好了规定,所以设计起来事半功倍,比protel就明显强大。
3、Mentor 公司的BORDSTATIONG 和EE,其中BOARDSTATION由于只适用于UNIX系统,不是为PC机设计,所以使用的人较少;当前Mentor EE版本为Mentor EE 7.9和Cadence spb 属于同级别的PCB设计软件,它有些地方比cadence spb 差,它的强项是拉线、飞线,人称飞线王。
4、当然还有日本的两大PCB软件,也很不错,但是在国内使用很少。
5、还有一个EAGLE Layout 这是欧洲使用最广泛的PCB设计软件。
上述所说PCB设计软件,用的比较多的,Cadence spb 和Mentor EE 是里面当之无愧的王者。
如果是初学设计PCB我觉得Cadence spb 比较好,它可以给设计者养成一个良好的设计习惯,而且能保证良好的设计质量。
画PCB电路板有哪些软件
1 protel 常用版本protel99se、protel DXP2004、Altium Designer 6、Altium Designer Winter 09
2 Power PCB
3 PADS
4 Cadence
5 ALLEGRO
后几个比较专业前几个比较易学。
现在Proteus、Multisim等仿真软件也集成PCB功能了,不过基本没人用
画pcb用什么软件较好
原理图设计软件:会ORCAD就可以了,支持的Netlist超多,基本是业界标准。
PCB Layout 软件
1、Altium公司 Protel Altium Designer 10 P—CAD 2006
Protel是国内低端设计的主流,国外基本没人用。简单易学,适合初学者,容易上手;占用系统资源相对较小,对付简单PCB比较好用。
2、MentorGraphics公司 PADS 9.3 Mentor WG 2004
PADS软件是MentorGraphics公司的电路原理图和PCB设计工具软件,是该公司面向低端市场的产品
3、Cadence公司 OrCAD品牌 Allegro SPB
OrCAD品牌涵盖原理图工具OrCAD Capture/Capture CIS(含有元件库管理之功能),原理图仿真工具PSpice(PSpiceAD、PSpiceAA),PCB Layout工具 OrCAD
Allegro SPB品牌涵盖原理图工具Design Entry CIS(与OrCAD Capture CIS完全相同),
4、 EasyEDA()
EasyEDA作为一个在线设计工具,可以在web上设计PCB,在web上仿真,很大程度上兼容了Altium Designer的使用习惯,这样新用户上手比较快,不过作为在线设计软件,有些细节还是需要改进的。
画PCB用什么软件好
已解决问题 收藏 转载到QQ空间 现在用allegro画PCB的公司多不多? 30 [ 标签:allegro,pcb,公司 ] 掌握了protel99和dxp,还要掌握allegro吗?学电子的现在很困惑。简单介绍一下. 匿名 回答:2 人气:3 解决时间:2009-07-31 21:49 检举 国内市场,研发高端产品的大部分用的是allegro。台湾做主板的主要用的也是allegro。手机用PADS的比较多。对于Protel而言,在国内占了一定的市场,原因就是学校用的都是这软件来教学。所以国内一些硬件人员毕业后还一直使用的protel。 各种PCB软件比较!!!1、protel无疑是最早接触的eda软件了,在大部分大学里都有protel软件的课程,但是不得不承认,protel在eda软件家族中的确是最低端的软件之一,制作单面板,两层板尚能得心应手,但是4层就开始感觉到不好用了,更多层就更不必说了,如果面对高频高速的多层板,能用protel做出高质量的板子的人是相当不错的:)protel在未来的日子会不会被淘汰不好说,现在使用protel的人还是有相当的市场的.学习PROTEL是学习高端PCB软件的基础.2、pads即powerpcb,我把它称作低端中的无冕之王,它是我认为在所有低端的pcb软件中最优秀的一款,好用,易上手,做出的板子质量不会比wg,allegro等逊色,现在市场上使用范围最广的一款eda软件,适合大多数中小型企业的需求3,orcadorcad的pcb比protel还要差,但是orcad的原理图设计部分capture CIS被业界视为最优秀的原理图工具之一,界面好看,易上手,操作方便,仿真等功能强大,如果和dxdesigner相比在使用方面,我觉得是占上风的,只是dx有非常好的管理功能,集成环境,原理图复用等功能4、wgmentor公司的产品,最新出了WG2005,基于windows平台,在中高端的几个软件在功能方面没有很大优劣差别的情况下,只有拉线爽的软件才是好软件,而WG2005正是拉线最爽的软件,被誉为拉线之王,它的自动布线功能非常强大,布线规则设计非常专业,expeditionPCB是WG的pcb核心部分,WG2005包含了DX,DC,DV,LIB,EXP等部分部分.5、en同为mentor公司的产品,最新推出的EN2004,因为是基于unix平台的产品,而且市面上没有中文教材,软件学习难度较大,令很多人望而却步;它的专业程度决定了它不适合中小型企业,特别是小型企业,因为没有这个需要,一碗水就能熄灭的火干吗要爬山走远路去更远的河里去取,对不对,况且这个软件本来就是为大型企业设计的,因此没有这个需要的朋友不必去费心费力的,如果工作需要的话就另当别论了,原理图是epd2004,基本上,它最重要的是集成管理体系.6、allegro高速板设计中实际上的工业标准! 所以:如果你的定位是研发中高端产品为主,那建议你选择Cadence公司的allegro,针对高密度,高速率的板子,无疑是一把利剑。如果你的定位是研发中低端产品,如一般的消费类产品MP3,ADSL等,可以考虑继续使用Protel。现在Altium发布的最新版是Altium Designer Winter 09。里面已经添加了很多功能。
画pcb板用什么软件
原理图设计软件:会ORCAD就可以了,支持的Netlist超多,基本是业界标准。
PCB Layout 软件
1、Altium公司 Protel Altium Designer 10 P—CAD 2006
Protel是国内低端设计的主流,国外基本没人用。简单易学,适合初学者,容易上手;占用系统资源相对较小,对付简单PCB比较好用。
2、MentorGraphics公司 PADS 9.3 Mentor WG 2004
PADS软件是MentorGraphics公司的电路原理图和PCB设计工具软件,是该公司面向低端市场的产品
3、Cadence公司 OrCAD品牌 Allegro SPB
OrCAD品牌涵盖原理图工具OrCAD Capture/Capture CIS(含有元件库管理之功能),原理图仿真工具PSpice(PSpiceAD、PSpiceAA),PCB Layout工具 OrCAD
Allegro SPB品牌涵盖原理图工具Design Entry CIS(与OrCAD Capture CIS完全相同),
4、 EasyEDA(https://easyeda.com/)
EasyEDA作为一个在线设计工具,可以在web上设计PCB,在web上仿真,很大程度上兼容了Altium Designer的使用习惯,这样新用户上手比较快,不过作为在线设计软件,有些细节还是需要改进的。
PCB设计常用软件哪个好
最近接触了一款在线的国产免费的PCB设计工具,立创EDA,主要做的对象是中小型企业,学生和电子爱好者,目前PCB支持焊盘数量已经超过5000,用的人也越来越多了,希望国产的软件越来越好吧。下面给你简单介绍一下立创EDA的功能吧,希望能对你有所帮助。

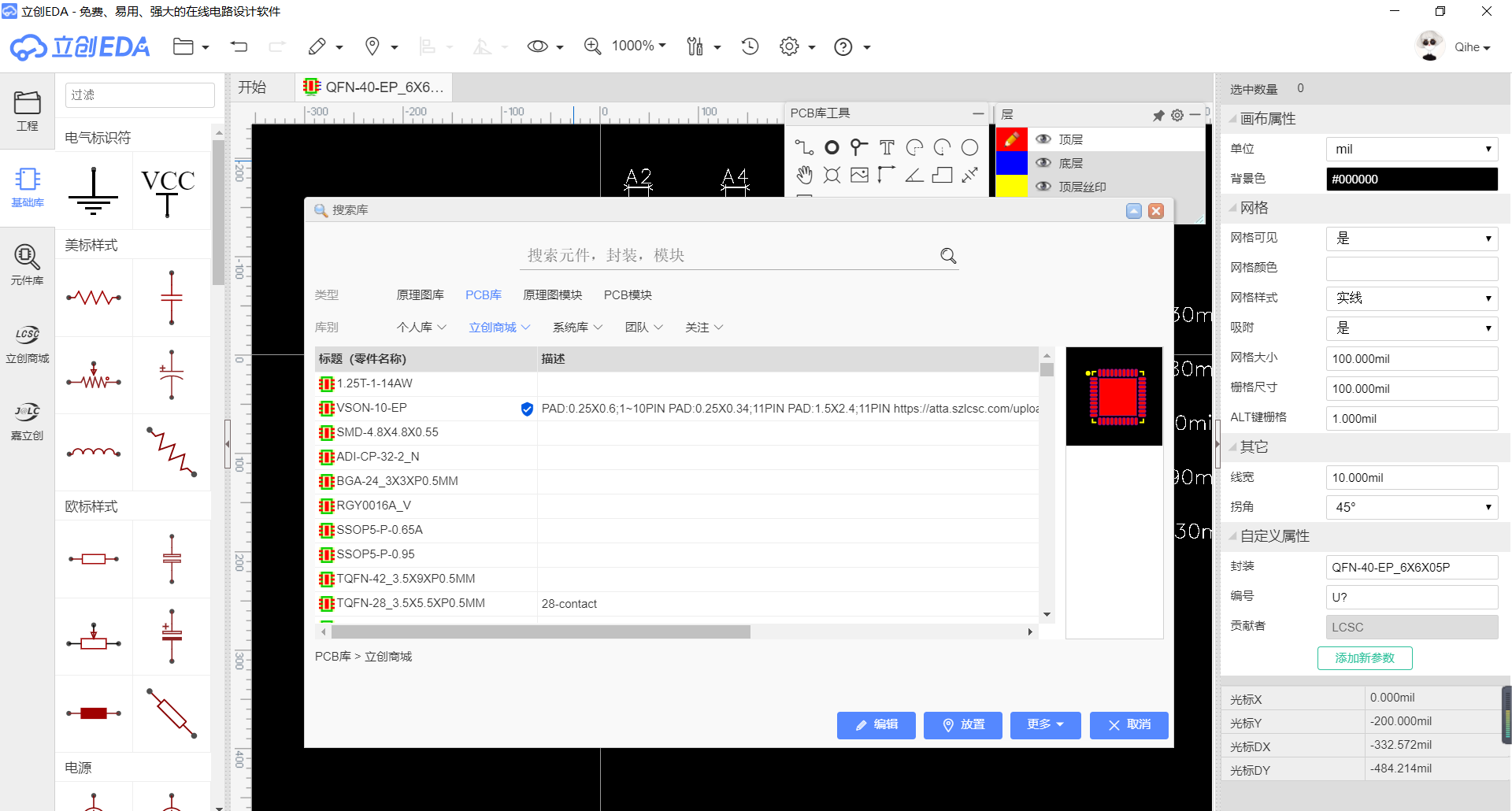

1、元件库,
元件库内的元件分为系统库和用户分享的库文件,库数量已经超过了50W+,基本的一些最新的元件库也可以找到,设计时直接调取,不用画库,十分方便。

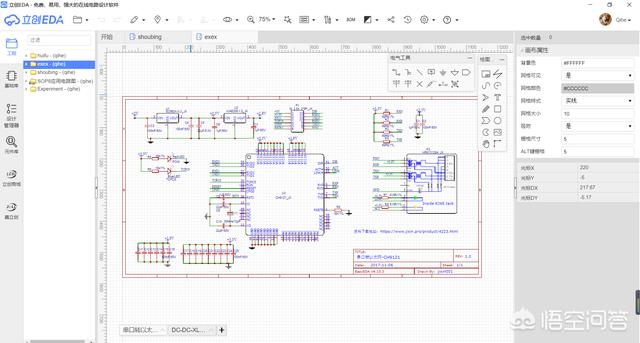

2、原理图设计
一键无缝转PCB,设计界面简洁。

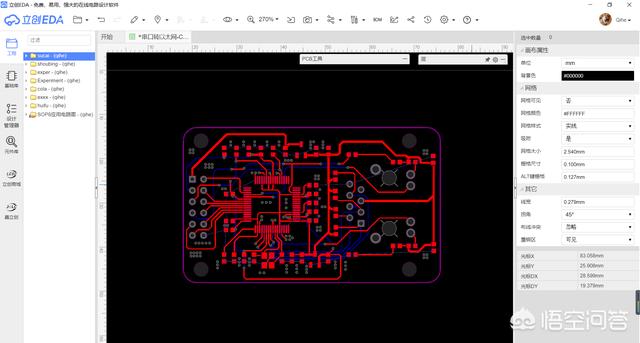

3、PCB设计

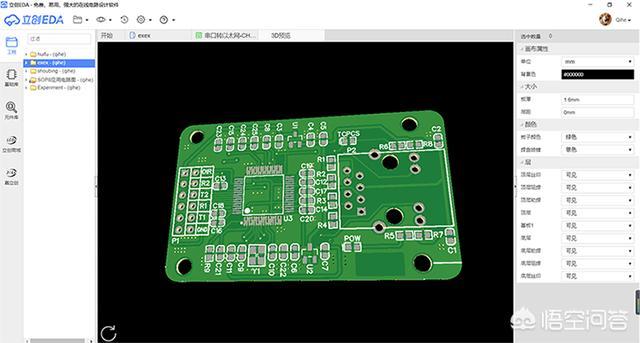

自动布线,3D预览,设计规则检测等等,这些功能全都有。
4、协同设计
创建团队,一起设计项目。
还有很多功能,喜欢的朋友可以自己去体验一下,因为是在线软件,也不用安装即可试用。
绘制电路板用什么软件好
业内常用软件:
Cadence Allegro
MentorGraphics PADS
MentorGraphics WG,EN
Altium designer
Zuken CR
还要懂得电路基础知识,电路图原理分析,常用元器件的性能和作用,能读得懂Rule做设定。
Altium designer 比较容易上手
还有的话就是EasyEDA(https://easyeda.com/),可以在线设计PCB,在线仿真,推荐初学者用用,另外他们家的开源设计挺多的,平时可以用来参考学习。
画PCB板软件有那些,哪一种好用
前一直用protel很多年,也没觉得那里不好。但因工作原因,接触越来越多画图软件,自然就有了对比。下面是些心得,希望对象我一样的“懒人”有用,以下属个人观点。
protel
优点:人性化,界面简单,操作简单,什么都能改,你想怎么样画就怎么样画。 画封装,拼版,生产gerber等都还挺方便。
缺点:除以上优点都是缺点,呵呵。 覆铜功能极差,文件很大,画大些的板子机子基本拖不动,关键一点画电源板很别扭。
PADS
呼声比较高,不少人评价不错,外观比较丑,属于扮猪吃虎型。 抱着尝鲜的心理学习了一段时间,感觉还行。
很多功能不错,特别是自定义管脚,管脚互换,编辑网络等。 感觉画大些的板子比protel方便些。
EasyEDA(https://easyeda.com/)
推荐这款!
国产软件,国内人用的不多,功能也不算很强,但确认很好用。 工作效率保守可以提高1倍。
优点: Windows、Linux、MAC全支持,只要有浏览器就可以用,而且云端存储,甚至平板和手机上都可以用,不必下载安装大型的软件包,软件升级也是在云端自动进行的。
缺点:
1.设计原理图时,无法按照顺序放置网络或者Text;
2.设计PCB时,无法批量修改丝印;
3.导入四层eagle文档有问题;
