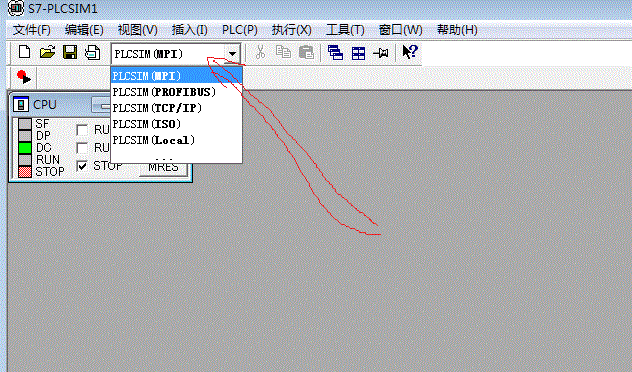

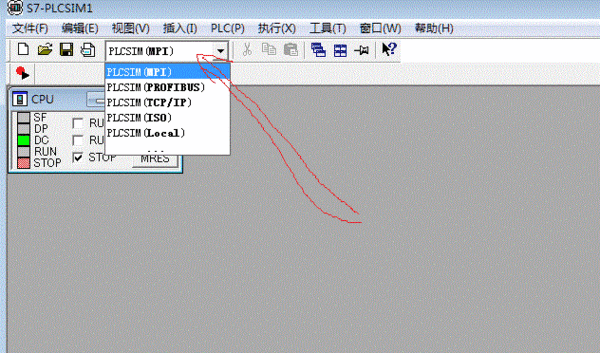

第一步:先打开仿真软件,选择正确的连接方式。如下图:

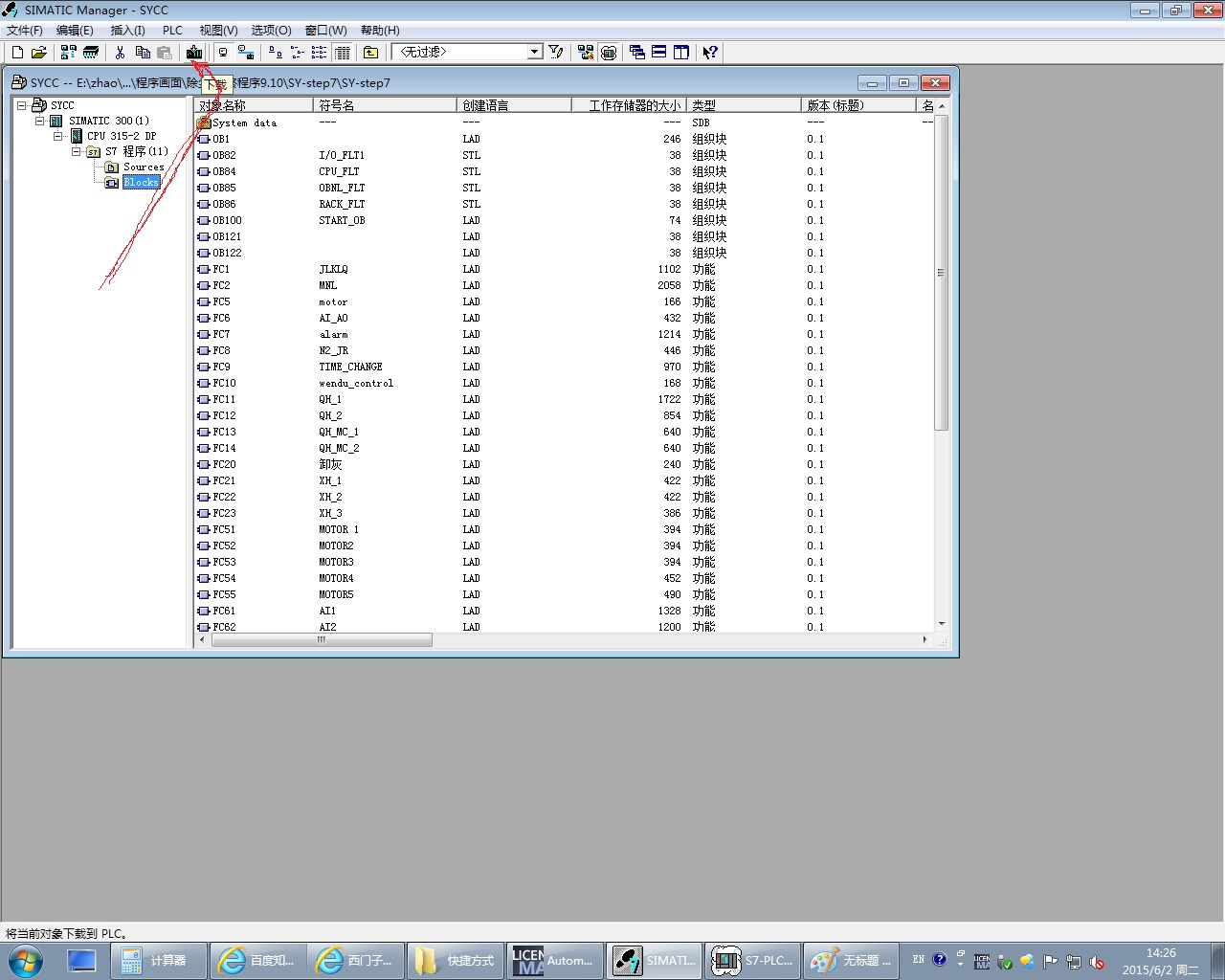

第二:下载你编写的程序到PLC,如下图

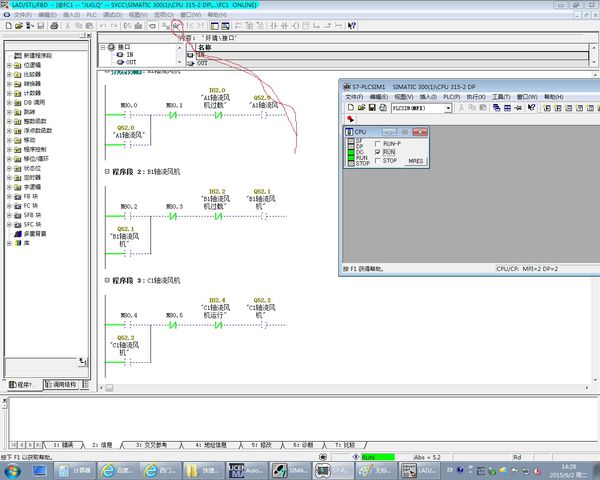

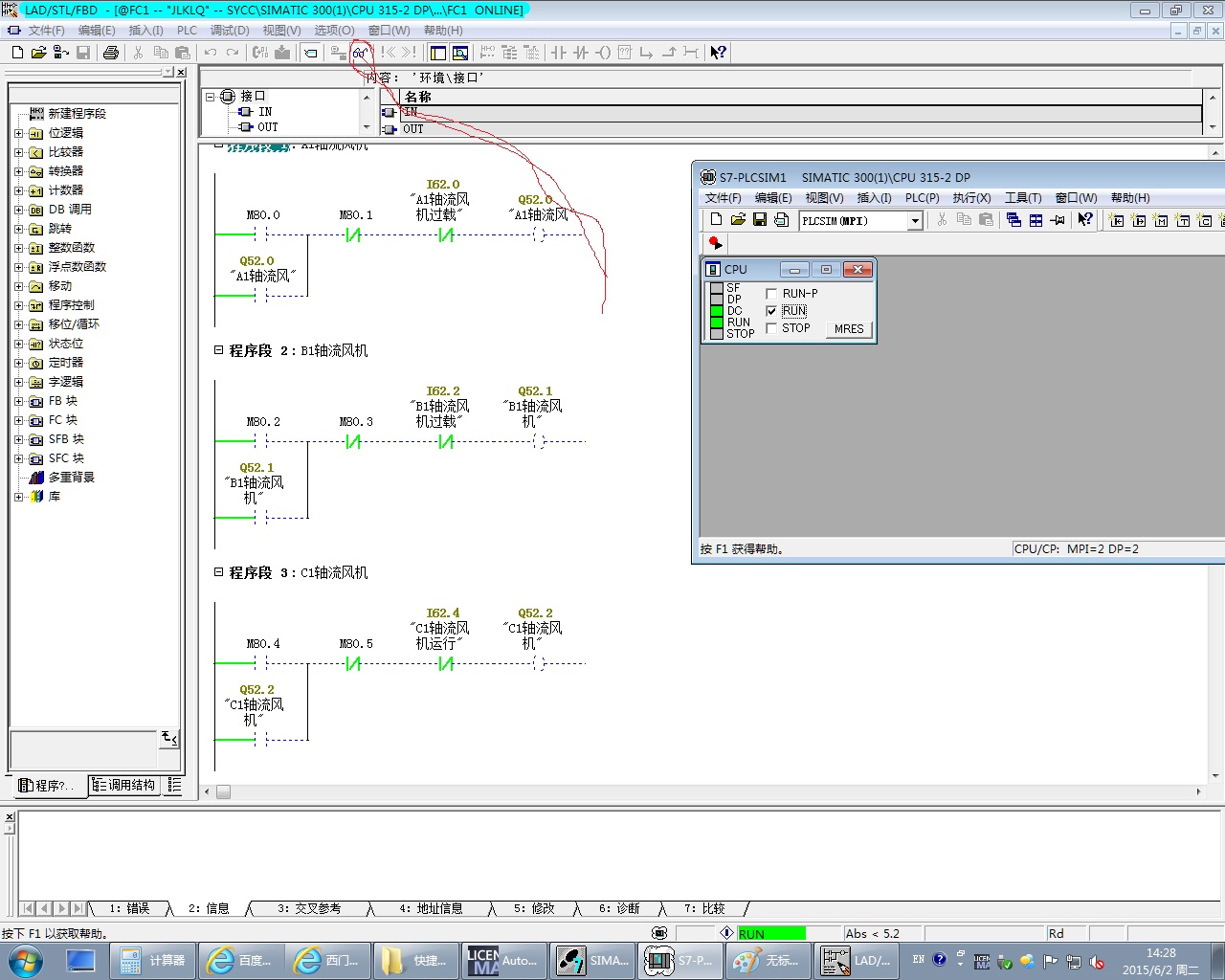

第三步:把仿真软件打到RUN上,直接监控就可以了
全部自己手打,希望能够帮助你
求西门子PLC仿真软件,200.300都可以 ,最好是都有,谢谢!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
西门子S7-200的仿真软件 在网上有很多 但是仿真的效果不是很好 只能完成一些简单的逻辑关系指令 定时器的时间有不准确 300的仿真软件 叫S7-PLCSIM 在电驴里面就有的 仿真效果比较好 如果要学习PLC的 还是最好还是实物比较好。
求西门子plc s7_200 300用的step7软件,最好还有仿真软件
具体使用:
1.本软件无需安装,解压缩后双击S7_200.exe即可使用;
2.仿真前先用STEP 7 - MicroWIN编写程序或打开原文件是mwp格式,编写完成后在菜单栏“文件”里点击“导出”,弹出一个“导出程序块”的对话框,选择存储路径,填写文件名,保存类型的扩展名为awl,之后点保存
3.打开仿真软件,输入密码“6596”,双击PLC面板选择CPU型号,点击菜单栏的“程序”,点“装载程序”,在弹出的对话框中选择要装载的程序部分和STEP 7 - MicroWIN的版本号,一般情况下选“全部”就行了,之后“确定”,找到awl文件的路径“打开”导出的程序,在弹出的对话框点击“确定”,再点那个绿色的三角运行按钮让PLC进入运行状态,点击下面那一排输入的小开关给PLC输入信号就可以进行仿真了。
该仿真软件可以仿真大量的S7-200指令(支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等,但部分指令如顺序控制指令、循环指令、高速计数器指令和通讯指令等尚无法支持)。仿真程序提供了数字信号输入开关、两个模拟电位器和LED输出显示,仿真程序同时还支持对TD-200文本显示器的仿真,在实验条件尚不具备的情况下,完全可以作为学习S7-200的一个辅助工具。
从哪里下载啊
西门子300的仿真软件
V5.5的需要SP5的仿真软件,给个分,我发给你。
你也可以到淘源数控论坛里找资料,软件
西门子300plc怎么安装仿真软件
您可以首先安装STEP7软件,然后再安装仿真软件,安装完成后打开STEP7,在菜单栏中可以看到仿真软件的图标。
西门子S7-300 仿真软件STEP 7 PLCSIM,我的电脑怎么装不了呢?
看看控制面板是不是有相关的条目,如果存在就删除条。如果还是提示同样的问题的话那么你试试删除step 7再安装试试。还是不行的话就做系统吧。
西门子s7-300仿真软件里的强制是干什么的
强制无谓就是强制断开,或者强制接通的意思, 也就是说当条件没有满足的时候, 可以让一个触点 或者线圈 强制接通或者强制断开的意思····明白了吧?亲 采纳吧····
西门子PLC S7_300仿真软件的使用方法
给加分,俺就告诉你。
