你只需要在总图下放置子图对应的“块”,编译一下工程,即可关联上,结构也会随之变化。
子图和总图都是原理图,文件属性上没有区别,只是子图一般放置元器件,总图一般放置子图的块,不放置器件。
编译工程:在图中右键工程“物体流量xxx.PrjPCB”,选择“com.......”开头的选项。
放置块:原理图“放置”菜单下的“图表符(AD09中是这个名称)”。
好的话可以追加100财富值!AD软件问题(Altium Designer Winter 09)。
你的电脑是64位操作系统吧
由于64位操作系统要求兼容性很高,从未来的发展趋势来看是要按64位的发展趋势去发展的
因为现在80%以上的电脑都是32位的操作系统
而且现在游戏、软件等程序都是通用性的32位的window操作系统
我尝试过用64位的电脑安装过AD 等软件都安装不了
提示 paraller port driver is not supported in 64-bit windows。
表示paraller端口驱动程序不支持64位的window操作系统。
说明AD9不能安装在64位的系统上!
不兼容我知道、有什么方法可以让它兼容啊
要不你找个32位的版本
要么你装个32位的虚拟机,在虚拟机里面装吧。
不行的话,要么就换系统吧、
altium designer 09设计,这种PCB是怎么做出来的(如图)? 利用AD09制作手工的单层PCB(不用蚀刻)
1.这个真不知道你要问什么 做实物用软件怎么可能做出来 要线路板厂做就是出菲林 沉铜 噬铜 绿油 丝印等步骤
2自己布线你要选择线宽,也就是在画线的时候按一下tab就会有修改线宽的选项了
3.有可能是你的keepout没做好 更可能是你做元件的时候没放在中间 放到10万8千里远的地方
4.可以的,你可以自己画然后出菲林 只是没人会那么傻而已 反正曾经有人用windows自带的画图软件画过PCB
建议你下载个视频教程来看看
ad09 怎么从原理图倒入pcb的啊?
这个很简单,原理图设计好了以后,原理图的封装库也一一对应,就可以在工程中的原理图上UPDATA PCB 中去,这样就可以在PCB 中看看倒入的元件及网络拉线了,有关Altium Designer设计可以到Qq群中讨论,QQ群:223103900
AD9软件没许可证怎么破解
直接下载破解版就可以了。15的破解版都出来了。
1、打开安装文件,在弹出的界面中点击“next”
2、如下图,这里唯一一点需要注意的就是选择语言,默认为英语,我们应该要选择中文,其他的直接按如下图选择即可,点击“next”(不选择就无法进行汉化,至于为什么我也不知道)
3、弹出的对话框,选择要安装的组件,建议选择默认安装即可
4、弹出的对话框,选择选择安装路径,这里建议安装在D盘,把上面的字母C直接修改为D即可(安装在c盘,恐怕时间久了会造成电脑运行速度过慢)
5、默认状态,点击“next”
6、开始安装
7、安装完成
altium designer 15破解版:http://www.3322.cc/soft/201512124086.html
AD09怎样统一修改丝印层标号大小?

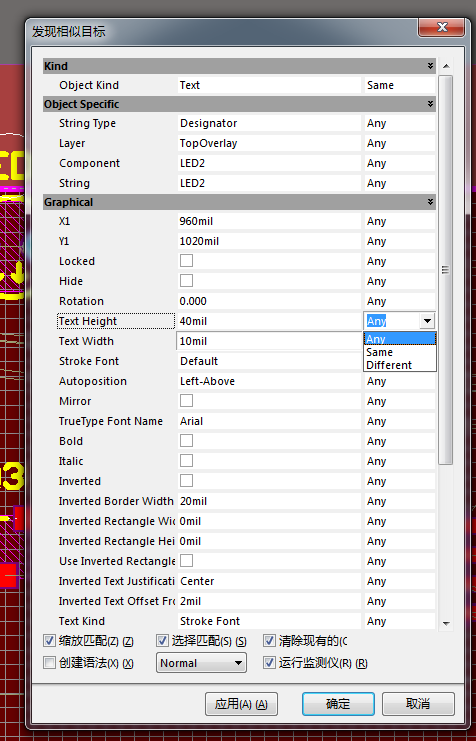

右键单击你要改变尺寸的标识号,选择查找相似对象( ),弹出如下对话框

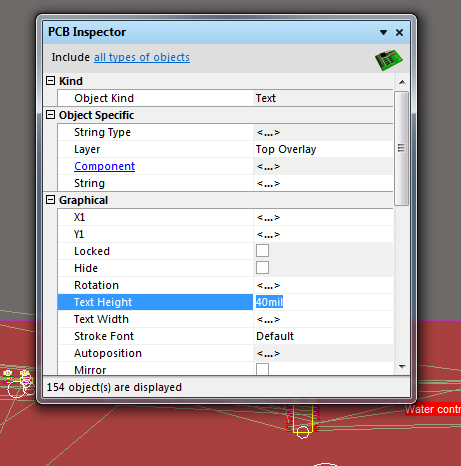

将要修改的标识号原始尺寸后的some改为any,点击确定自动弹出PCB Inspector对话框,如下:
在此对话框中修改相应的text尺寸就OK
