一、画坐标图可以用CAD进行画图。
二、CAD画坐标的方法
1、双击cad的图标，启动cad。

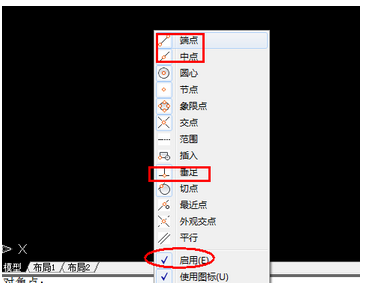

2、先对cad做一下最基本的设置，如下图，我一般会开启极轴，同时设置一下对象捕捉，并且开启它。
3、输入直线命令line，也可以简洁输入l，这里部分大小写的。如下图一。当然也可以选择左上角的直线快捷图形的。
4、在命令栏中，依次输入字母l，再依次输入坐标，0,0;700,0；700,500；-700,500，再按字母c（闭合命令），矩形就画好了。
如何画极坐标的图像用什么软件
关于第一个R=3(1-cos(5π-3θ))极坐标图可以用Origin 9绘制。
1.首先在A列输入1-360作为角度θ，然后在B列通过Radians函数将角度转换成弧度，360=2π。
2.然后添加列C用于存储R，并根据方程计算出结果。
3.最后选中列A（θ）和列C（R），进入Plot-Specialized，点击Polar theta(X) r(Y)即可得到图形。
4.结果如下
关于X^2+Y^2=4这种属于隐函数图。你可以用grafeq绘制。
基本流程如下：1.输入函数关系式，然后回车。
2.选择坐标系样式，Polar为极坐标。
3.结果如下，中间的小圆即是，以r=2为半径的圆。
满意请采纳。
有oringe吗发一个
有哪些软件是可以绘画几何图形、坐标系等图的？
CAD 和 CorelDRAW 都是用来绘制矢量图的 很适合
推荐一个比较好的数学软件（可以绘图的那种）
几何画板就是不错的数学绘图软件。
谁知道哪种图形软件可以看图片的xy坐标
一个快速读控制点的方法
本方法可以完成以下工作，读控制点坐标、形成坐标表、在图上打点并标上控制点编号。优点是快速、准确、方便修改。
1、把原图转化到原始坐标系中去；
2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）
3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）
4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果
5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序
6、然后在excel里将坐标弄成xxx.xx，yyy.yy的形式，在回到cad里画个园点，copy，m，选基点（园点中心），点cad命令栏，ctrl+V（圆的直径选择要合理）
刷 刷 刷，点就全部打上去了。
7、最后在每个点旁边写上控制点编号，这个有点繁琐。在回到excel里，将第一个点加工成如下格式
text
xxx.xx，yyy.yy
300 文字高度
0 文字角度
用空格隔开一个道理，复制，粘贴到cad的命令行，提示是输入文字，把编号1输入，点编号2的位置，输入光标闪烁，输入文字2，依次类推即可
在网上下一个cadtoexcel小工具，名字就这个。打开cad和excel，然后选好模式，只要在cad中点你要的点，坐标就会输出到excel中。祝你好运！
求一款画几何图形、坐标的软件，不是几何画板
几何画板中的有许多自定义工具，能画出箭头坐标的。你是老用户，学会几何画板自定义工具更轻松。
书中使用哪种软件，没有看到有人知道。
什么软件可以绘制三维函数图形
你可以用一下Graphing Calculator 3D。这个软件里面可以根据你输入的函数，自动生成三维图形，还可以限制x,y,z的取值范围！
