trufun plato就可以满足你的需要！

UML 软件系统建模！！！ 根据以下描述画出系统用例图和部分系统顺序图

UML系统建模与分析设计 第一章 系统建模与分析设计的演变 1、系统建模的三要素：方法、工具和过程 2、软件的分类： 按软件的功能划分：系统软件、支撑软件和应用软件 按软件的规模划分：小型软件、中型软件、大型甚至超大型软件 按软件的工作方式划分：实时处理软件、分时处理软件交互式软件和批处理软件 按软件服务对象的范围划分：一次性使用软件和使用频度较高的软件 按软件失效的影响程度划分：一般性软件和关键性软件 3、软件危机产生的原因主要有两个：一是与软件本身的特点相关；二是软件开发和维护的方法不正确。 4、软件开发过程模型：瀑布模型、渐增模型、演化模型、螺旋模型、智能模型 5、UML的特点：唯一性、连续性、维护性、复用性和逐步完善 6、面向对象的三大重要特征：封装性、继承...

uml用例图怎么创建

方法/步骤

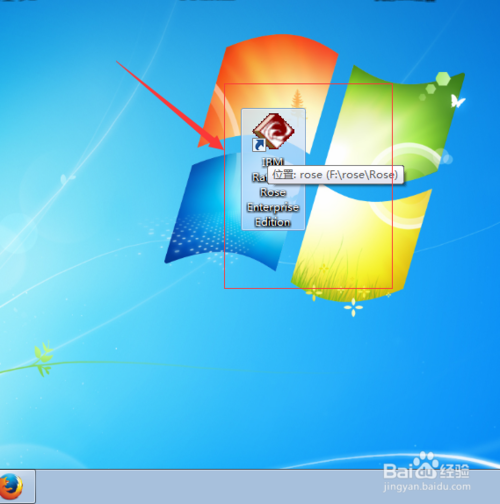

• 首先就是安装rose这个工具，这里我用的是“IBM Rational Rose Enterprise Edition”。

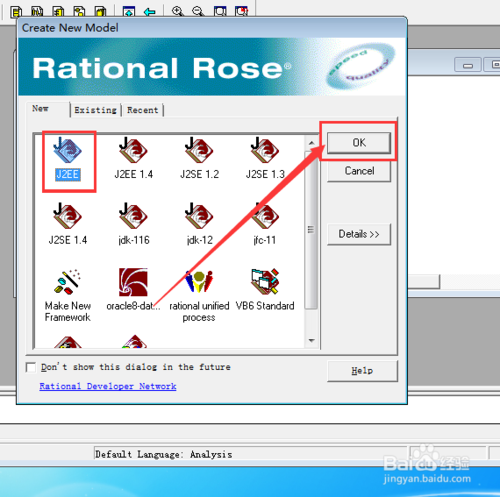

• 打开软件之后，界面有这个默认选项，点击“OK”就可以了。

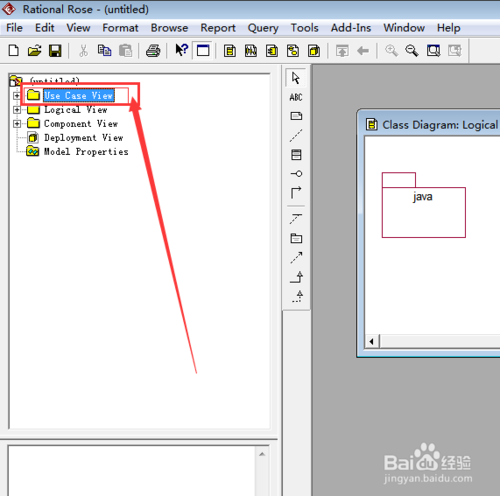

• 在界面左边有一个“use case view”，可以在这里新建一个用例图。

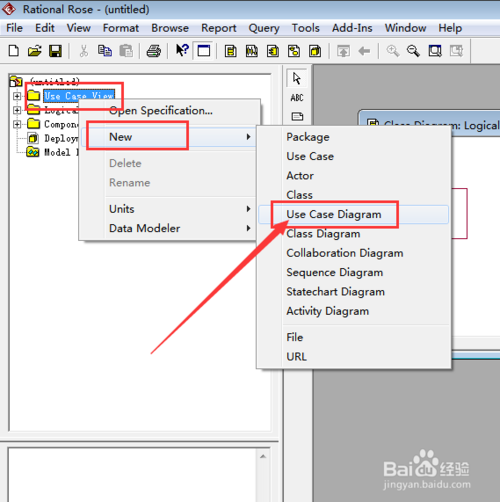

• 鼠标放在“use case view ”上面，单击右键，选择“new”下的“use case diagram”。

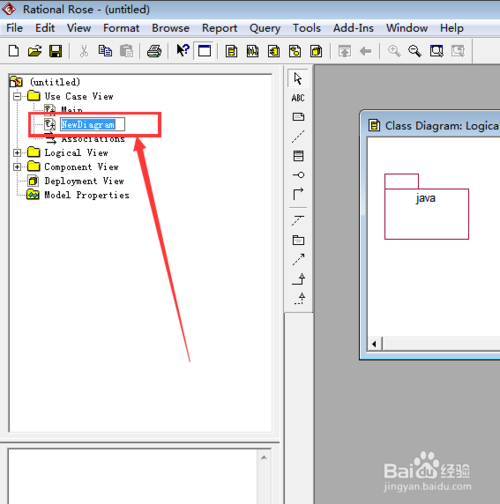

• 如图所示，用例图建好了，可以命名，这里我选择的是默认的名字。

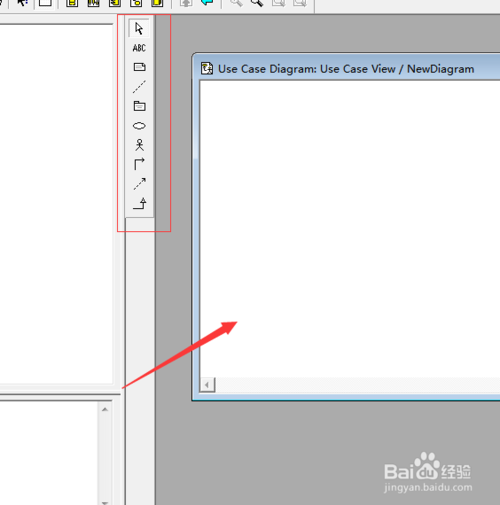

• 双击之前建好的用例图，右边就会弹出这样的窗口，有工具栏，有白色画布。

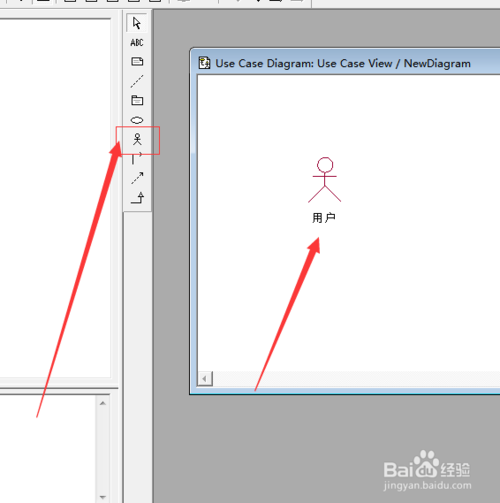

• 接着鼠标点一下人形图标，再在右边的空白处点一下就会得到一个参与者了。

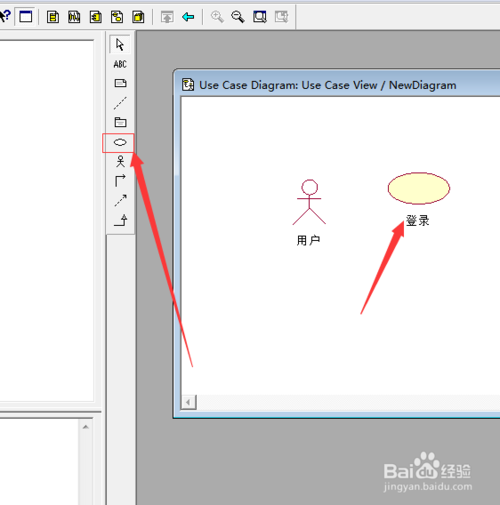

• 鼠标点击左边的椭圆形图标，然后再在右边点击一下就可以得到一个参与者的活动了。



在软件工程中“用例”和“用例图”有什么区别是什么？

1、用例是对包括变量在内的一组动作序列的描述，系统执行这些动作，并产生传递特定参与者的价值的可观察结果。这是UML对用例的正式定义，对我们初学者可能有点难懂。我们可以这样去理解，用例是参与者想要系统做的事情。对于对用例的命名，我们可以给用例取一个简单、描述性的名称，一般为带有动作性的词。用例在画图中用椭圆来表示，椭圆下面附上用例的名称。

2、用例图是指由参与者（Actor）、用例（Use Case）以及它们之间的关系构成的用于描述系统功能的静态视图。用例图（User Case）是被称为参与者的外部用户所能观察到的系统功能的模型图，呈现了一些参与者和一些用例，以及它们之间的关系，主要用于对系统、子系统或类的功能行为进行建模。

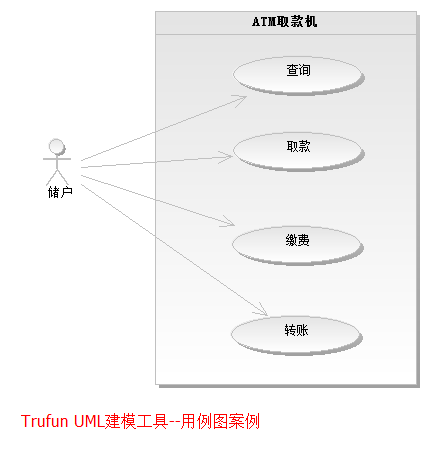

用例图由参与者参与者（Actor）、用例（Use Case）、系统边界、箭头组成，用画图的方法来完成。

本人从没学过软件设计，也不懂UML是什么现需画UML类图，序列图，用例图，现请教各位大神有无速成办法

可以试用rational rose，画一个用例图，会自动生成其他序列图之类的。

界面还算简单，元素并不多，拖几个框，连连线就可以了，应该比较容易上手。

什么是UML用例图

UML是 统一建模语言(Unified Modeling Language)的简称.

是用来对面向对象软件编程进行建模所使用的.

用例是一个简单的声明,体现为文字或图表形式,描述系统的一个特定的目的或结果,以及是谁希望得到结果.

用例图可以说成是对于一个软件在规划阶段产生的技术性需求和功能性需求,利用某种建模工具来实现出来的一个图形化的介绍.
