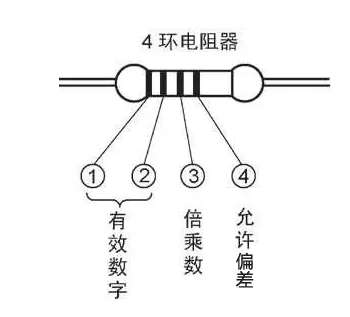

对于4色环电阻,其阻值计算方法位:阻值=(第1色环数值*10+第2色环数值)*第3位色环代表之所乘数
对于5色环电阻,其阻值计算方法位:阻值=(第1色环数值*100+第2色环数值*10+第3位色环数值)*第4位色环代表之所乘数

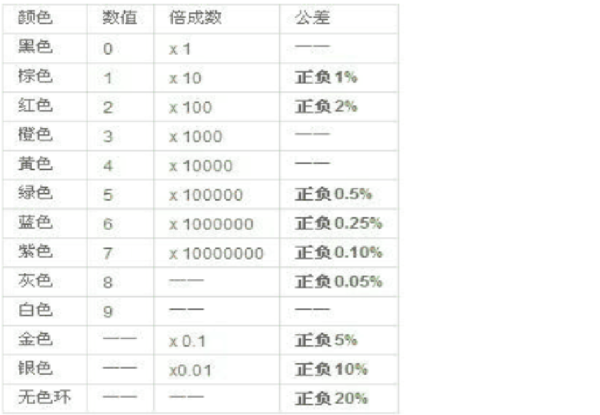

1、颜色代表阻值的意义:黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9
2、颜色代表乘数的意义:黑-1、棕-10、红-100、橙-1000、黄-10000、绿-100000、蓝-1000000、紫-10000000、灰-100000000、白-1000000000、金-0.1、银-0.01
3、四色环电阻颜色代表误差的意义:金-±5%、银-±10%
4、五色环电阻颜色代表误差的意义:棕-±1%、红-±2%、绿-±0.5%、蓝-±0.25%、紫-±0.10%、灰-±0.05%

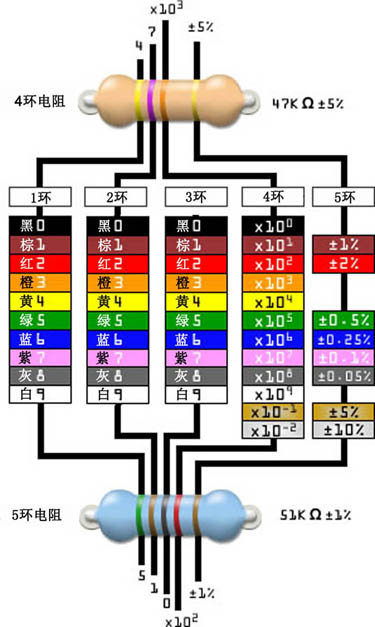

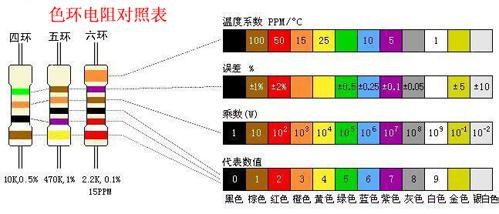

电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值 。可以从任意角度一次性的读取代表电阻值的颜色信息。
色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
扩展资料:
棕色环既常用做误差环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。

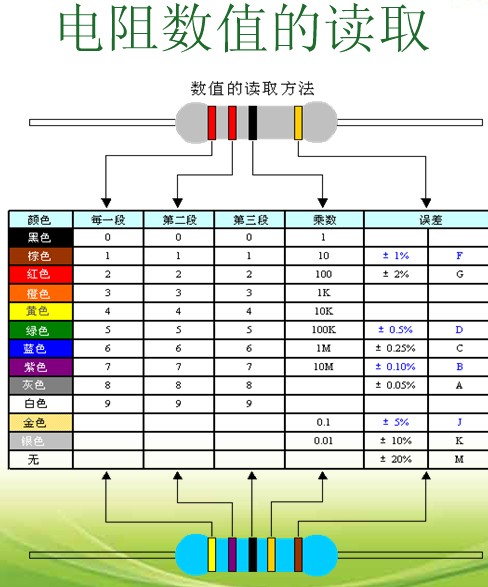

从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。上例中,最末端色环为金色,故误差率为5%。再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,上例中,前三条色环都为红红黑,故其对应数字为红2、红2、黑0,其有效数是220。
再读取第四条倍数色环,棕1。所以,我们得到的阻值是220×10^1=2.2KΩ。即阻值在2090-2310之间都是好的电阻。 如果第四条倍数色环为金色,则将有效数乘以0.1。如果第四条倍数色环为银色,则乘以0.01。
参考资料来源:百度百科——色环电阻识别方法
五色环电阻计算器
五色环电阻计算器可以根据颜色确定阻值,也可以根据阻值确定颜色。这是一个5环色码电阻计算器,如果是4环电阻,可以忽略第1环,即第1环不理会处于默认状态,只需选择2-5环颜色代码即可。点击相应颜色后下端即可实时显示出相应阻值。另外,右侧下拉菜单中列举了一些常见规格的标准电阻,选中后即可在左侧显示相应颜色代码。电阻的色标法的规则是:棕1 ,红2, 橙3, 黄4, 绿5 ,蓝6, 紫7, 灰8, 白9, 黑0,金5% , 银10%, 无色20%。分为四环第一,二为直读第三环为零的个数(科学计数法十的次方数),最后一环是误差范围。
电阻色环计算公式
先记住色环颜色代表的数字:
棕(1)红(2)橙(3)黄(4)绿(5)蓝(6)紫(7)灰(8)白(9)黑(0)
四环和五环电阻的计算方法略有不同,但也有规律。
四环电阻(前三环与阻值相关,第四环是误差环):
设前三环的数字为a、b、c
阻值=abx10的c次方
例,色环是棕黑橙金:
阻值=10x10³=10K
五环电阻(前四环与阻值相关,第五环是误差环):
设前四环的数字为a、b、c、d
阻值=abcx10的d次方
例,色环是黄紫黑红:
阻值=470x10²=47000欧姆=47K
电阻色环的计算方法
电阻色环的计算方法:
读取色环电阻的参数,首先要判断读数的方向。一般来说,表示公差的色环离开其他几个色环较远并且较宽一些。判断好方向后,就可以从左向右读数。
例如,某4色环电阻的颜色从左到右依次是红(2),紫(7),黄(x10000),银(正负10%),则此电阻的阻值为27Ωx10000=270000Ω,也就是270KΩ,公差为正负10%。 再如,某5色环电阻的颜色从左到右依次是红(2),绿(5),蓝(6),红(x100),棕(正负1%),则此电阻的阻值为256Ωx100=25600Ω,也就是25.0KΩ,公差为正负1%。
数字法:
由于手机电路中的电阻一般比较小,很少被标上阻值,即使有,一般也采用数字法,即:
101——表示10*10^1Ω即100欧的电阻;
102——表示10*10^2Ω的电阻;
10^3——表示10KΩ的电阻;
10^4——表示100KΩ的电阻。
如果一个电阻上标为22*10^3,则这个电阻为22KΩ。
数码法:
用三位数字表示元件的标称值。从左至右,前两位表示有效数位,第三位表示10n(n=0~8)。当n=9时为特例,表示10^(-1)。塑料电阻器的103表示10*10^3=10k。片状电阻多用数码法标示,如512表示5.1kΩ。电容上数码标示479为47*10^(-1)=4.7pF。而标志是0或000的电阻器,表示是跳线,阻值为0Ω。数码法标示时,电阻单位为欧姆,电容单位为pF,电感一般不用数码标示。
求助:色环电阻计算表
棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差
各色环表示意义如下:
第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:10的幂数;
第四条色环:误差表示。
例如:电阻色环:棕绿红金, 第一位:1; 第二位:5;第三位:10的幂为2(即100); 误差为5%; 即阻值为:15×100=1500欧=1.5千欧=1.5K
还有精确度更高的“五色环”电阻,用五条色环表示电阻的阻值大小,具体如下:
第一条色环:阻值的第一位数字;
第二条色环:阻值的第二位数字;
第三条色环:阻值的第三位数字;
第四条色环:阻值乘数的10的幂数;
第五条色环:误差(常见是棕色,误差为1%)
有些五色环电阻两头金属帽上都有色环,远离相对集中的四道色环的那道色环表示误差,是第五条色环,与之对应的另一头金属帽上的是第一道色环,读数时从它读起,之后的第二道、第三道色环是次高位、次次高位,第四道环表示10的多少次方,例如某电阻色环电阻顺序为:红(2)-黑(0)-黑(0)-黑-棕,则它表示该电阻阻值为:200×100Ω。再如棕-黑-黑-红-棕,表示该电阻阻值为:100×102Ω=10000Ω=10KΩ。可见,四色环电阻误差为5-10%,五色环常为1%,精度提高。
例如:有电阻:黄紫红橙棕 ,前三位数字是:472, 第四位表示10的3次方,即1000, 阻值为:472×1000欧=472千欧(即472K)
所以,100欧话,色环颜色应该是棕黑黑黑x,x表示精度
色环电阻怎么算
四色环电阻计算:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差(金色为5%误差,银色为10%误差)
各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10的幂数;第四条色环:误差表示。
例如:电阻色环:棕绿红金,第一位 1;第二位 5;第三位 10 的幂为2 (即100);误差为5%;即阻值为:15 &TImes; 100 = 1500欧 = 1.5千欧 = 1.5K
扩展资料
技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环。常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中可以 按照色环之间的间隔加以判别。比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为100×104Ω=1MΩ。误差为1%。
属于正常的电阻系列值;若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。显然,按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
色环电阻计算器
可下载的,四五环都可以,在右上角,改变4,5环
http://bbs.ednchina.com/ShowTopic.aspx?id=19483
色环电阻有什么快速识别口诀
棕 1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0
扩展资料
色环电阻是电子电路中最常用的电子元件,采用色环来代表颜色和误差,可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。色环电阻的基本单位是:欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)。1000欧(Ω)=1千欧(KΩ),1000千欧(KΩ)=1兆欧(MΩ)。
参考资料百度百科-色环电阻
