汽车中的LAE软件是什么
LAE指纵向受拉钢筋的抗震锚固长度。具体取值见03G101-1第34页
整理的的钢筋下料及算量
LAE焊接时平法制图的钢筋工程下料及算量:
一、梁(不完整,待以后补充完整):
1. 焊接按绑扎计算长度,预算时不另行计算焊接费用,机械连接费用由双方协议确定。
2. φ>12时,8米一个搭接,φ≤12时,12米一个搭接。
3. 梁端加密区(Ⅱ级)长度=1.5hb 。 hb——梁高
4. 绑扎搭接区内箍筋应加密,机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6.根据最新的03G101图集规定,支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用(原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值,第二皮均按1/4较大跨长度值取用).
二、板:
板筋主要有:
1) 受力筋(单向、双向、单层、双层);
2) 支座负筋;
3) 分布筋;
4) 附加钢筋(角部的附加放射筋,洞口附加钢筋)
5) 支撑钢筋(双层钢筋时支撑上下层)
1. 受力筋:
底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩(如果是Ⅰ级钢筋);
面筋长度L=净长+2 la(两端均为端支座)
b——支座宽,d——钢筋直径。
根数=(净长-扣减值)/布筋间距+1
2.支座负筋及分布筋:
负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层(预算时只减一个保护层)】
负筋根数=布筋范围/布筋间距+1;
分布筋长度:有3种计算方法:
1)和负筋搭接计算(采用150搭接长度或250最小锚固长度和300最小搭接长度,任取一种);
2)按轴线长度计算;
3)按负筋布置范围长度计算。
以上三种方法都可以,但首选第一种方法。
3. 附加钢筋(角部的附加放射筋,洞口附加钢筋)及支撑钢筋(双层钢筋时支撑上下层):
附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层(预算时只减一个保护层)】
(注:角部放射筋长度有时长度是从角部向两边逐步递减的)
支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋(码凳),一般情况下是每间距1米布置一根,规格为比板筋大一个规格,长度为该跨净跨长度,支撑腿长度为板厚减保护层的两倍腿间距为1米。乌龟赶场,请勿复制
板的后浇带钢筋具体怎么求 lae是什么意思?怎么计算应用?
lae指的是 抗震锚固长度 的意思。
板的后浇带 即 后浇带在板内的配筋,一个是分布筋,一个是加强筋,一共两种钢筋配给。
还有一个是la 【即锚固长度】。
如果你是做软件翻钢筋的话,这个lae 或者是la就不需要输入数字,软件自动会配给你输入的钢筋的锚固值的,计算的时候会自动加入这个锚固值。
如果你是手算的话,就需要加入这个lae 。
钢筋搭接LaE是怎么算的
钢筋搭接LaE是怎么算的
答:钢筋搭接是LaE吗?不是!LaE是纵向受拉钢筋的抗震锚固长度。
依据:《混凝土结构设计规范》GB 50010—2010。
11.1.7混凝土结构构件的纵向受力钢筋的基本锚固和连接除应符合本规范第8.3节和8.4节的有关规定外,尚应符合下列规定:
1 纵向受拉钢筋的抗震锚固长度LaE应按下式计算:
LaE=ζaE La (11.1.7-1)
式中:ζaE——纵向受拉钢筋抗震锚固长度修正系数,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.00;
La——纵向受拉钢筋的锚固长度,按本规范8.3.1条确定。
8.3.1条中:
2 受拉钢筋的锚固长度按下列公式计算,且不应小于200mm;
La=ζa Lab (8.3.1-3)
式中:La——受拉钢筋锚固长度;
ζa——锚固长度修正系数,对普通钢筋按本规范第8.3.2条规定的规定取用,当多于一项时,可按连乘计算,但不应小于0.6;对预应力筋,可取1.0。
Lab —— 受拉钢筋基本锚固长度 。
若问:纵向受拉钢筋绑扎搭接长度是Ll、LlE,怎么算的?
一、只有粗一点答你:
《混凝土结构设计规范》GB 50010—2010规定的公式:
抗震公式:LlE=ζllaE;
非抗震公式:Ll=ζlla。
式中:ζl—是表中纵向受拉钢筋搭接长度修正系数:
纵向钢筋搭接接头面积百分率(%)≤25 50 100
ζl 1.2 1.4 1.6
表中还有注:
1.当直径不同的钢筋搭接时,Ll、LlE按直径较小的钢筋计算。
2. 任何情况下不应小于300mm。
3. 式中ζl为纵向受拉钢筋搭接长度修正系数。当纵向钢筋搭接接头百分率为表的中间值时,可按内插取值。
laE―纵向受拉钢筋的抗震锚固长度;
la―纵向受拉钢筋的锚固长度。
二、若细一点答你,从上面(8.3.1-3)、(11.1.7-1)已可看出: 受拉钢筋的锚固长度公式:
非抗震:la=ζa lab
抗 震:laE=ζaE la
式中:ζa和ζaE,应属已知条件。
计算出la和laE,必须先算出la。
算出la有两种情况:
第一种情:按公式la=ζa lab计;
第二种情:当公式la=ζa lab中,假设:ζa=1.00或什么也不发生,即la=1.00× lab=(lab)或直接la= lab=(lab)。
(lab)在表“受拉钢筋基本锚固长度lab、labE”中可以查到。顺便带一句:表中的抗震等级,一、二级(labE)是通过(lab)×1.15得到;抗震等级,三级(labE)是通过(lab)×1.05得到;抗震等级,四级(labE)是通过(lab)×1.00得到,同时非抗震的(lab)=(labE)。
表中的(lab),是通过《混凝土结构设计规范》GB50010—2010,钢筋的锚固一节中,受拉钢筋基本锚固长度公式计算:Lab=α×(ƒy/ƒt)×d计算得到。
使用本页各表时,还应注意本页上的注:
1、HPB300级钢筋末端应做180°弯钩,(光面钢筋)弯后平直段长度不应小于3d,但作受压钢筋时可不做弯钩。
2、当锚固钢筋的保护层厚度不大于5d时,锚固钢筋长度围范内应设置横向构造钢筋,其直径不应小于d/4(d为锚固钢筋的最大直径);对梁、柱等构件间距不应大于5d,对板、墙等构件间距不应大于10d,且均不应大于100(d为锚固钢筋的最小直径)。
有快捷开发APP的工具或者软件吗?
我自己使用的APP开发工具,Lae软件开发平台,具有跨平台、所见即所得、自适应分辨率、机制简单、手机真机预览等功能,自己觉得挺好的,也很容易上手,在百度网盘里有软件下载和相关学习资料:http://pan.baidu.com/s/1bNisxw,希望对你有所帮助。

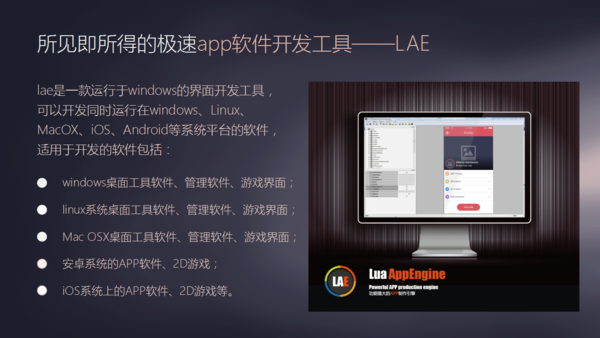

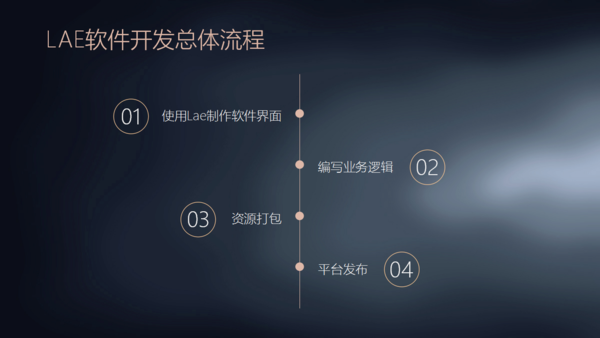

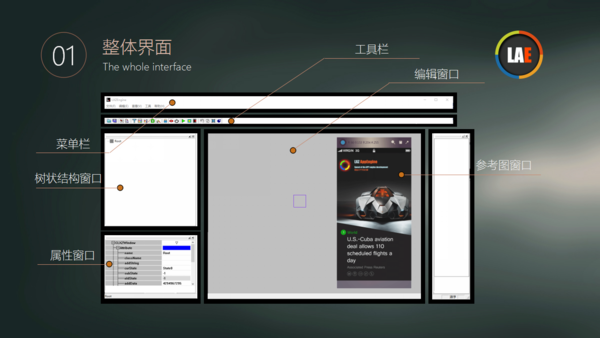

下面是软件介绍图片:
好牛逼的样子。我是个初学者,可以搞定吗?
可以的,有不明白可以加入我们176779580,有大神专门为你解答
请帮我算一下1.2的lae搭接长度应该是多长,请问这个Lae该怎么计算
受拉钢筋搭接长度,图纸上注明的按标注确定,未注明的:
C20 C25 高于C25
一级钢筋 35d 30d 25d
二级钢筋 45d 40d 35d
三级钢筋 55d 50d 45d
冷拔低碳钢筋 不小于300mm
在03G101里面 还有关于受拉钢筋绑扎搭接长度计算=修正系数×锚固长度
修正系数按纵向筋搭接接头面积百分率确定:≤25%时取1.25 50% 1.4 100% 1.6
而且在任何情况下搭接长度不小于300mm;
而受压钢筋搭接长度按0.7倍受拉钢筋搭接长度计算
一级钢筋,你的lae就是35*1.2=70cm
单面焊接12D,双面焊接6D
单面焊14.4cm,双面焊7.2cm
不要
钢筋图纸中的la和lae分别是多少
钢筋中“la”是钢筋锚固长度的意思。
钢筋锚固长度(anchorage length of steel bar)受力钢筋通过混凝土与钢筋的粘结将所受的力传递给混凝土所需的长度,用来承载上部所受的荷载。
《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101》以表格形式提供了非抗震纵向受拉钢筋的最小锚固长度la和抗震纵向受拉钢筋锚固长度laE。
设计图纸上经常就把表格的相关内容作为设计对钢筋锚固长度的设计要求,有的设计图纸则规定,钢筋锚固长度采用平法11G101的规定。
钢筋中“laE”表示抗震构件的钢筋锚固长度
《混凝土结构设计规范》第11.1.7条
有抗震设防要求的混凝土结构构件,其纵向受力钢筋的锚固和连接接头除应符合本规范第9.3节和第9.4节的有关规定外,尚应符合下列要求:
1纵向受拉钢筋的抗震锚固长度laE应按下列公式计算: 一、二级抗震等级laE=1.15la (11.1.7-1) 三级抗震等级laE=1.05la (11.1.7-2) 四级抗震等级laE=la (11.1.7-3) 式中 la--纵向受拉钢筋的锚固长度,按本规范第9.3.1条确定。
2当采用搭接接头时,纵向受拉钢筋的抗震搭接长度llE应按下列公式计算:llE=ζlaE (11.1.7-4) 式中 ζ--纵向受拉钢筋搭接长度修正系数,按本规范第9.4.3条确定。
3钢筋混凝土结构构件的纵向受力钢筋的连接可分为两类:绑扎搭接;机械连接或焊接。宜接不同情况选用合适的连接方式;
4纵向受力钢筋连接接头的位置宜避开梁端、柱端箍筋加密区;当无法避开时,应采用满足等强度要求的高质量机械连接接头,且钢筋接头面积百分率不应超过50%。
lae搭接长度应该是多长,请问这个Lae该怎么计算
柱变截面处纵筋搭接长度怎么计算 如果是1.5lae
你是知道柱变截面处纵筋搭接长度计算是1.2laE(11G101-1第60页)的。如果是1.5lae,是你的假定?
怎么计算
1、从柱变截面△处顶面下伸;
2、系数总能理解。问题应该是laE?见11G101-1第53页,laE=ζaE la。而la=ζa Lab。?
现举例解答问题
【例1】钢筋种类:HRB335、混凝土强度等级C20、抗震等级非抗震、四级、三级、一、二级时,Lab LabE分别怎么求?
解:只要查表:
非抗震、抗震等级四级:38d×1.00=38d(Lab)、(LabE);
抗震等级三级:38d×1.05=39.9d=40d(LabE);
抗震等级一、二级:38d×1.15=43.7d=44d(LabE)。
什么情况用受拉钢筋锚固长度La、抗震锚固长度LaE表??
【例2】钢筋种类 :HRB335,直径28(注:多了一项条件)、混凝土强等级:C20,抗震等级:一、二级。
?解:?
因为HRB335,直径28在受拉钢筋的锚固长度修正系数ζa中:所以带肋钢筋的公称直径大于25,ζa取1.10。查表套用表中的非抗震、四级受拉钢筋基本锚固长度(Lab)=38d。又因为抗震等级:一、二级。所以受拉钢筋抗震锚固长度LaE中的ζa E=1.15。
?计算:?
1、La=ζa Lab=1.10×38d=1.10×38×28=1170.4mm=1170mm。?
2、LaE=ζa E La=1.15×1170mm=1345.5mm=1346mm。
?结论:
1、已知:钢筋种类,混凝土强度等级C20,抗震等级,可查表取用受拉钢筋锚固长度基本锚固Lab LabE。
2、已知:钢筋种类,混凝土强度等级C20,抗震等级和受拉钢筋锚固长度修正系数ζa,
①可用表中(Lab)乘ζa,得受拉钢筋锚固长度La(非抗震或抗震等级四级时);
②可用表中(LabE)乘ζa得,受拉钢筋抗震锚固长度LaE。
