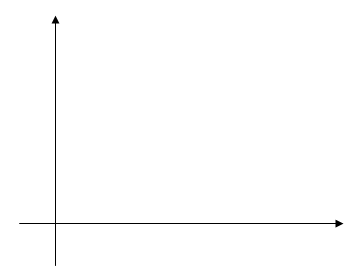

例如上面直角坐标系的绘制方法:

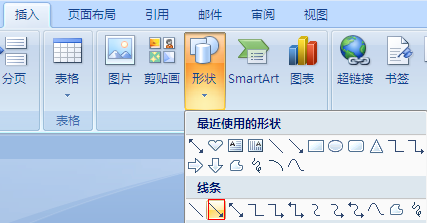

1、单击插入----形状----线条----带箭头直线工具;
2、按住Shift键,由左向右拖动鼠标,绘制X轴;
3、重复上面的操作,由下向上绘制Y轴;
4、用鼠标拖动,调整它们的相对位置即可。
求在word中画直角坐标系的操作方法
1、打开word==》调出“绘图”工具栏,如果没有,在格式工具栏或菜单工具栏处单击鼠标右键,勾选“绘图”,在word的状态栏上边会出现“绘图”工具栏,
2、开始绘图,选中“箭头”工具,按住shift画一条水平向右的带箭头的线,作为x轴,再用同样的方法画一条竖直向上的带箭头的线,作为y轴,
3、标记坐标轴和原点,点击“文本框”工具,在空白处画一个文本框,输入“x”,再设置文本框无色填充,无色线条,用鼠标把文本框移到刚才x轴的箭头处,选中文本框,再按住ctrl键,拖动文本框,就可以复制一个文本框,将x改为y,并将该文本框移到竖直的箭头处,表示y轴,用同样的方法标记坐标原点O。
4、画直线x=3和y=2。选中“直线”工具(在刚才箭头的左边),按住shift,画一条水平直线,再将该直线移到x轴上方,标记该线与y轴的交点为3,同样的操作画一条竖直线,将该直线移到y轴的右边,距离y轴比刚才那条线距离x轴略微小些,标记该交点为2,大功告成。
如何在word中画直角坐标系?
1、打开word==》调出“绘图”工具栏,如果没有,在格式工具栏或菜单工具栏处单击鼠标右键,勾选“绘图”,在word的状态栏上边会出现“绘图”工具栏,
2、开始绘图,选中“箭头”工具,按住shift画一条水平向右的带箭头的线,作为x轴,再用同样的方法画一条竖直向上的带箭头的线,作为y轴,
3、标记坐标轴和原点,点击“文本框”工具,在空白处画一个文本框,输入“x”,再设置文本框无色填充,无色线条,用鼠标把文本框移到刚才x轴的箭头处,选中文本框,再按住ctrl键,拖动文本框,就可以复制一个文本框,将x改为y,并将该文本框移到竖直的箭头处,表示y轴,用同样的方法标记坐标原点O。
4、画直线x=3和y=2。选中“直线”工具(在刚才箭头的左边),按住shift,画一条水平直线,再将该直线移到x轴上方,标记该线与y轴的交点为3,同样的操作画一条竖直线,将该直线移到y轴的右边,距离y轴比刚才那条线距离x轴略微小些,标记该交点为2,大功告成。
如何在Word中画直角坐标系
直接绘制会很复杂,也不一定精确。
可以借助第三方软件,如几何画板绘制,然后把图片插入Word中

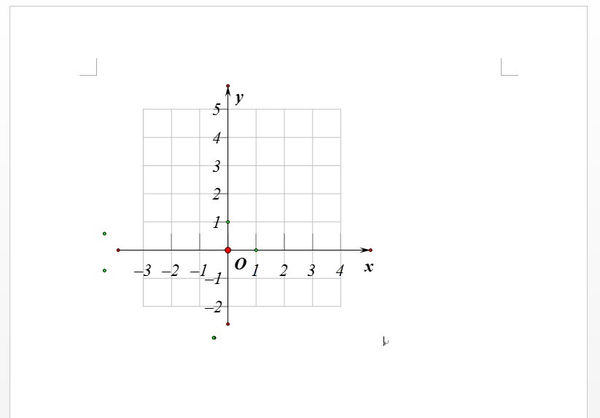

1、在几何画板中利用“新新坐标系”绘制一个坐标系

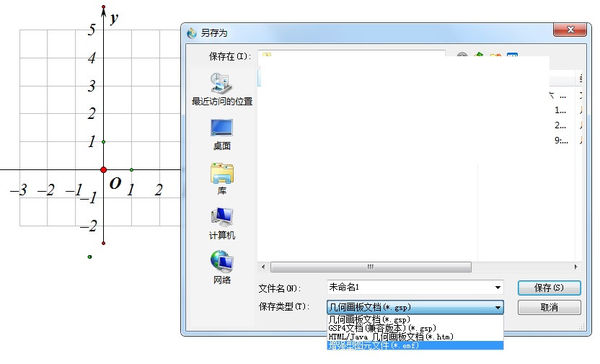

2、保存图片为emf格式

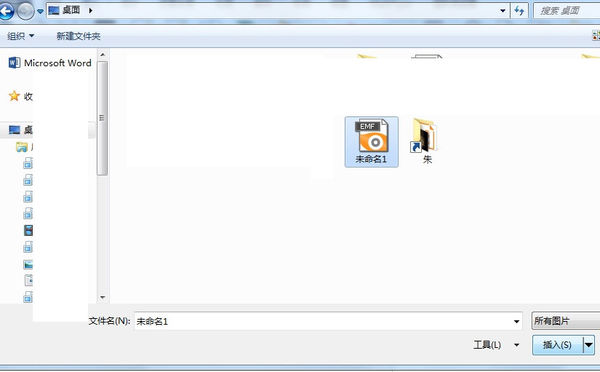

3、在Word中利用“插入”图片功能插入前面的坐标系即可
如何在WORD插入直角坐标系?
在word里画一个心, 把所有边界点记录下来, 画出图形,...你把那条用极坐标表示的心型线方程改成一般的直角坐标方程, 然后在屏幕上建立自己的坐标系, 用c中的描点函数把一个一个的点打到屏幕上即可
在word怎么建立直角坐标系 像书上的那样
例如绘制如图所示的直角坐标系。
操作步骤:
1、在绘图工具栏上单击带箭头的直线按钮,如图所示;
2、按住Shift銉,由左向右拖拖动鼠标绘制横坐标;同时,由下向上拖拖动鼠标绘制纵坐标,调整两条直线的相对位置,如上图所示;
3、选中两条直线,单击绘图工具栏上的箭头样式按钮,在弹出的菜单中选择箭头样式2即可,如图所示。
怎样在word里画平面直角坐标系?
在word中画平面直角坐标系挺困难,而且画的东西也不是那么回事情。建议使用几何画板这个软件绘制坐标系,绘制后,拷贝到word中。如果对几何画板感兴趣或是坐标系比较少,可以QQ代劳。QQ1809097030.
word中直角坐标系如何画?而且要能画任意图象的
画不了。一般用别的几何软件绘图,然后插入进来。
