如果坐标文件XY,中间用逗号逗开,可直接复制全部坐标,再打开CAD,如果要把坐标转成CAD点,拾取画点命令,在命令行点击一下,右键,再粘帖,所有坐标就转换成CAD点;如果要把坐标转成CAD图形线段,拾取画多线的命令,在命令行点击一下,右键、粘帖,所有坐标就转换成CAD图形线条。
如果坐标文件分别在A列和B列,可在C列输入=A1&","&B1,回车,鼠标移到C1,出现黑十字时按住,往下拉,再复制该列,再按1的方法操作。
注意:测量坐标与CAD坐标的X、Y 相反。
TXT格式
绘图——多段线——输入坐标1确认——输入坐标2确认——输入坐标n
输入坐标要注意:如0,1,不需要括号,中间的逗号一定要是英文字体
CAD中ucs的坐标转换怎么应用?
操作步骤:
1、打开AutoCad软件;
2、在命令行输入usc命令,并按空格键;
3、选在你要变换的对象,按空格键;
4、选择需要改变的方向即可改变坐标系方向。
图纸坐标和CAD坐标怎么转换?

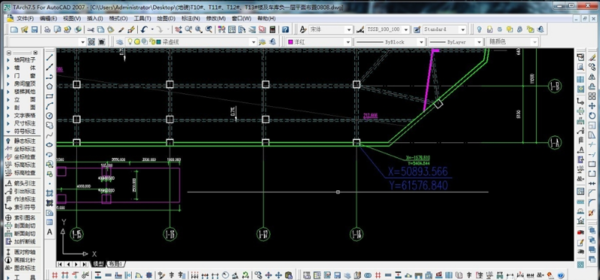

1、打开你需要转换的图纸,以一张无定位的平面布置图为例,进行下列操做。
2、在纸上或者任意工具上标出你要转换的坐标,最好是对角线,进行下列操做。

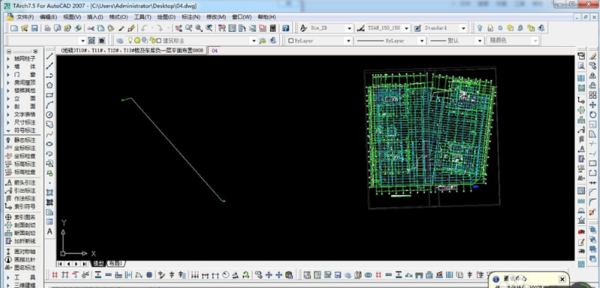

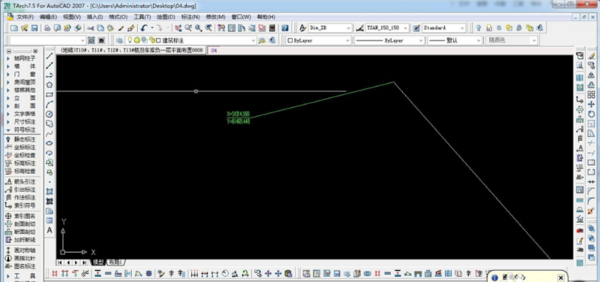

3、在图纸上用直线画出这两个点相交的直线,并标注坐标,进行下列操做。

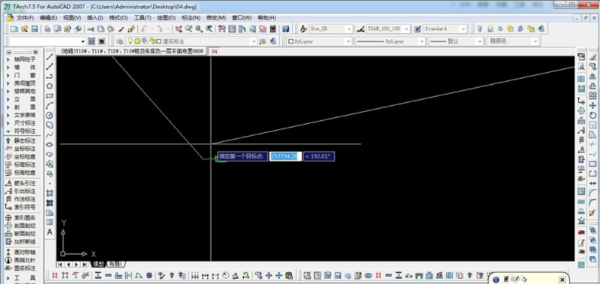

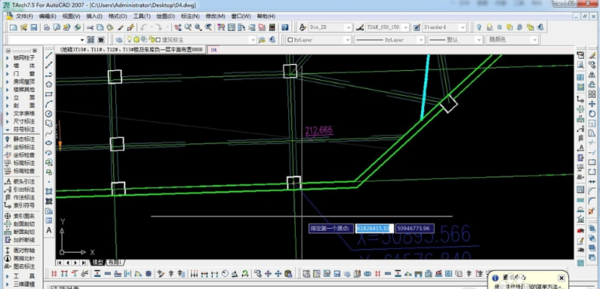

4、AD中输入AL命令---选择对象,回车---选择第一个源点,--第一个目标点(源点是起点的意思,目标点是你要移动到的 位置。进行下列操做。
5、选择第二个源点,--第二个目标点,回车,此时会弹出对话框(一定要选择“是“),然后回车。

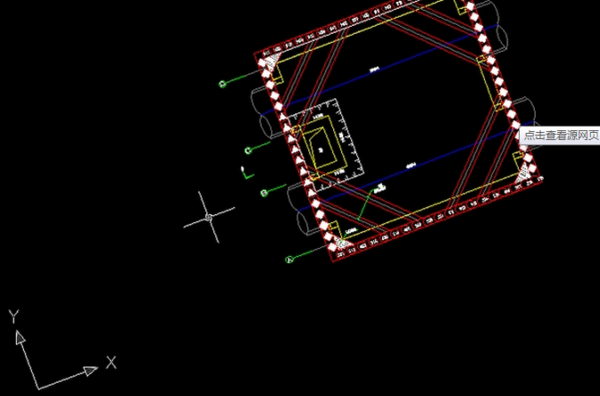

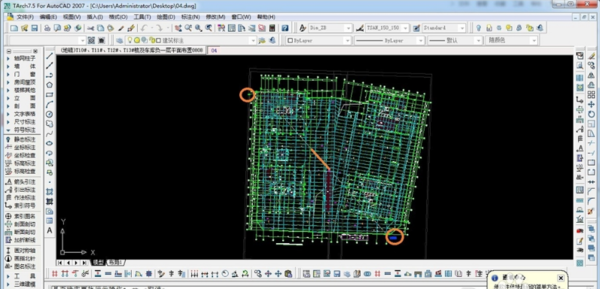

6、选择 是 以后,确定了,你就发现之前的图纸全部偏移到了你的指定的点上了(中间那根对角的白色的直线就是转换的时候过渡使用的辅助工具线段,红色圈为当时的坐标。进行下列操做。
含坐标数据的csv文件怎么直接导入CAD里面
CAD没有直接导入坐标数据成图的功能。你说的应该是南方cass绘图软件,它是要在CAD基础上加载的一款绘图软件,具体操作是:1.将含坐标数据的"csv"文件在“属性”里直接改成“dat”(即记事本文件)文件。2.打开南方cass,选择“绘图处理”菜单里的“展野外测点点号”,找到坐标数据的“dat”文件打开即可。
CAD怎样将当前坐标转换为另一个坐标系啊
由于坐标位数较多,在此用字母代替
设图纸上的两点为A(XA,YA)、B(XB,YB);转换后的两点过设为a(Xa,Ya)、b(Xb,Yb)
连接A、B,输入命令:M,基点为A,移动到点a的坐标(Xa,Ya)
画直线ab
选中直线AB,输入命令:rotate,基点为A
指定旋转角度或参照:R
指定参照角:分别点选A、B
指定新角度:点选b
若有不明之处,请留言
谁知道CAD里面的坐标插入软件ZBBZ怎么使用
在网上下载一个(zbbz.VLX)小软件,该文件放在什么地方(U盘或硬盘)都可以,打开CAD图形,选择工具、加载应用程序,点选(zbbz.VLX)文件、加载,关闭对话框,在CAD命令行输入ZBBZ,回车,按提示设置后,点选要标注坐标的位置,就可以同时完成CAD坐标X、Y标注了;
如果以后每次使用CAD都要使坐标标注软件自动加载,可将(zbbz.VLX)文件放在CAD的安装目录Support文件夹内,打开CAD,选择工具、加载应用程序,将会弹出一个对话框,点选启动组下面的"内容(O)"图标,弹出启动组对话框,点选添加,找到Support下的zbbz.vlx文件,点选加载,关闭对话框,以后每次启动CAD,都将自动加载(zbbz.VLX)文件,在命令行使用zbbz命令来实现CAD坐标X、Y同时标注。
如何在 CAD中将图纸设计坐标转换为大地坐标
在 CAD中将图纸设计坐标转换为大地坐标的步骤为:
1、现以图中的十字架交点为原点设计坐标系,点击十字架然后会弹出对话框。

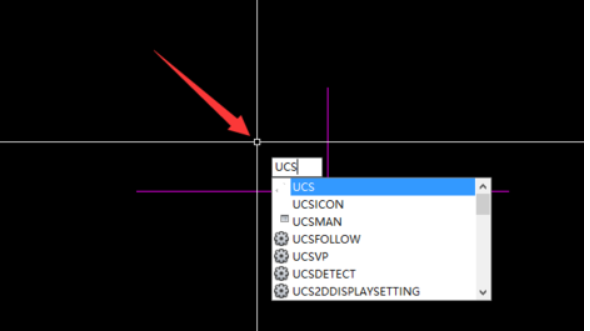

2、接着在对话框中输入快捷命令“ucs”。

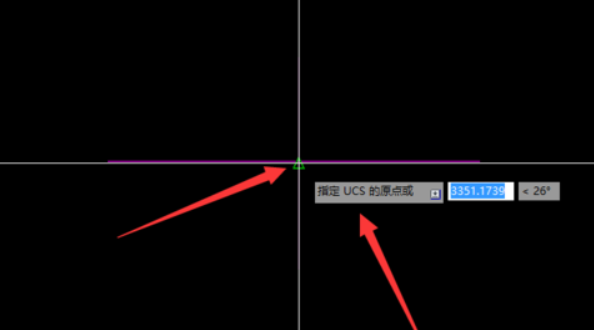

3、然后就可将此处指定为坐标原点。

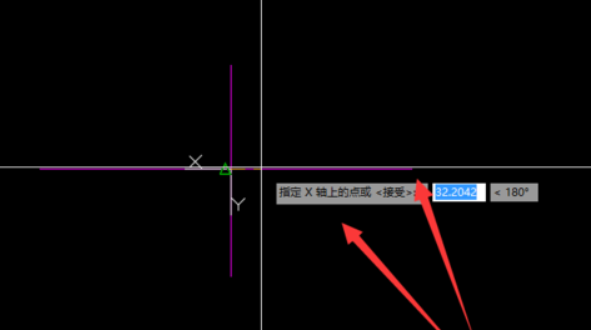

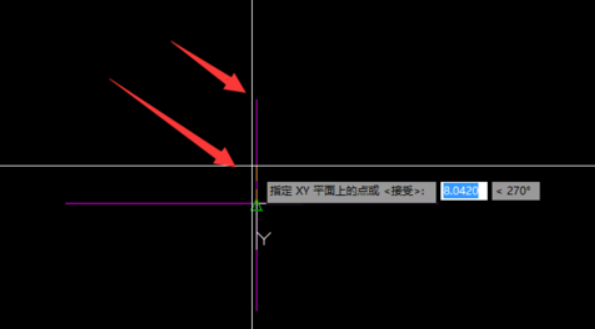

4、接着再指定X轴,自定义十字架的一条边为X轴。
5、再指定Y轴,指定十字架的另一条垂直边为Y轴。
6、然后就可将其转化为大地坐标。
为什么在cad软件里输入al命令转坐标只有一个坐标是对的
al是,对齐命令,我只知道这样用,不知道全面不;
例如,两个矩形,长宽等比例缩放的,比例为非整数;
1,依次选三个源点、目标点,可以使矩形共一个顶点,共两条边,但是边长未缩放;
2,依次选两个源点、目标点,提示指定第三个源点时,空格,提示“是否基于对齐点缩放对象?[是(Y)/否(N)] <否>:”,输入y,两个矩形会完全重合,就是说第一矩形缩放后与第二个矩形全等;
你的问题描述,没太懂,以上供参考;
