俗称组态软件,译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。
组态软件的应用领域很广,它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。
组态软件是指一些数据采集与过程控制的专用软件,它们是在自动控制系统监控层一级的软件平台和开发环境,使用灵活的组态方式,为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。
起源于DCS(Distributed Control System分布式控制系统,DCS由仪器,仪表发展而来)
发展于PLC(Programmable Logic Controller,可编程逻辑控制器,一种数字运算操作的电子系统,专为在工业环境应用而设计的); 1、InTouch:Wonderware 是 Invensys plc“生产管理”部的一个运营单位,是全球工业自动化软件的领先供应商。
Wonderware的InTouch软件是最早进入我国的组态软件。在80年代末、90年代初,基于Windows3.1的InTouch软件曾让我们耳目一新,并且InTouch提供了丰富的图库。但是,早期的InTouch软件采用DDE方式与驱动程序通信,性能较差,最新的InTouch7.0版已经完全基于32位的Windows平台,并且提供了OPC支持。
2、IFix:GE Fanuc 智能设备公司由美国通用电气公司(GE)和日本Fanuc公司合资组建,提供自动化硬件和软件解决方案,帮助用户降低成本,提高效率并增强其盈利能力。
Intellution公司以Fix组态软件起家,1995年被爱默生收购,现在是爱默生集团的全资子公司,Fix6.x软件提供工控人员熟悉的概念和操作界面,并提供完备的驱动程序(需单独购买)。Intellution将自己最新的产品系列命名为iFiX,在iFiX中,Intellution提供了强大的组态功能,但新版本与以往的6.x版本并不完全兼容。原有的Script语言改为VBA(Visual Basic For Application),并且在内部集成了微软的VBA开发环境。遗憾的是,Intellution并没有提供6.1版脚本语言到VBA的转换工具。在iFiX中,Intellution的产品与Microsoft的操作系统、网络进行了紧密的集成。Intellution也是OPC(OLE for Process Control)组织的发起成员之一。iFiX的OPC组件和驱动程序同样需要单独购买。
3、Citech:悉雅特集团(Citect)是世界领先的提供工业自动化系统、设施自动化系统、实时智能信息和新一代 MES 的独立供应商。
CiT公司的Citech也是较早进入中国市场的产品。Citech具有简洁的操作方式,但其操作方式更多的是面向程序员,而不是工控用户。Citech提供了类似C语言的脚本语言进行二次开发,但与iFix不同的是,Citech的脚本语言并非是面向对象的,而是类似于C语言,这无疑为用户进行二次开发增加了难度。
4、WinCC:西门子自动化与驱动集团(A&D)是西门子股份公司中最大的集团之一,是西门子工业领域的重要组成部分。
Simens的WinCC也是一套完备的组态开发环境,Simens提供类C语言的脚本,包括一个调试环境。WinCC内嵌OPC支持,并可对分布式系统进行组态。但WinCC的结构较复杂,用户最好经过Simens的培训以掌握WinCC的应用。 1.力控ForceControl(北京三维力控科技有限公司)
北京三维力控科技有限公司是专业从事监控组态软件研发与服务的高新技术企业,核心软件产品初创于1992年,公司以自主创新为动力,逐渐奠定了在国内市场的领先地位。
国产监控组态软件唯一的完整的冗余与热备体系设计,完整的分布式网络结构;
支持控制设备冗余、多重网络冗余,多客户端冗余、冗余的主从站都可以操作;
人机监控图形界面与过程数据处理分离,内置独立的实时历史数据库;
实时历史数据库支持Windows/Unix/Linux 操作系统,数据库开放接口支持远程访问;软件具备独立的Web Server,支持 Web Service 接口,支持PDA终端访问方式;和设备支持多种通讯方式,上千种的驱动程序,支持多协议设备共用一条通讯总线,支持不同通讯链路切换。
产品发展历程:
1992年:诞生了力控的DOS版本;
1994年:基于16位的Windows(3.1)的力控版本形成;
1996年:基于32位的Windows(95)的力控1.0形成;
1999年:力控1.2版本推出,并在中国石油大庆天然气公司广泛应用;
2000年:力控2.0推出,同时出版了《监控组态软件及应用》一书;
2001年:力控“软”策略PC控制软件推出;
2002年:力控2.6推出,北京三维力控正式成立;
2004年:力控3系列软件推出;
2005年:力控pFieldcomm®网关软件推出;
2006年:力控5.0版本软件推出;
2007年:力控6.0版本软件推出;
2008年:力控6.1版本软件推出;
产品特点:
方便、灵活的开发环境,提供各种工程、画面模板、可嵌入各种格式(BMP、GIF、JPG、JPEG、CAD等)的图片,方便画面制作,大大降低了组态开发的工作量;
高性能实时、历史数据库,快速访问接口在数据库4万点数据负荷时,访问吞吐量可达到20000次/秒;
强大的分布式报警、事件处理,支持报警、事件网络数据断线存储,恢复功能;
支持操作图元对象的多个图层,通过脚本可灵活控制各图层的显示与隐藏;
全新的、灵活的报表设计工具:提供丰富的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本,可以提供报表设计器,可以设计多套报表模板;
提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案;
支持通过PDA掌上终端在Internet实时监控现场的生产数据,支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯
支持控制设备冗余、控制网络冗余、监控服务器冗余、监控网络冗余、监控客户端冗余等多种系统冗余方式。
全新的高性能实时、历史数据库
力控6.0重新设计了数据库内核部分。除了采用旋转门算法对历史数据进行压缩外,重新优化设计了磁盘存贮算法以实现对长年形成的海量历史数据的快速查询。支持的数据类型除原有的浮点型、布尔型、字符串型外,新增了对二进制型数据的支持。单台服务器容量可达100,000点,吞吐量支持每秒写入/查询20,000个数据点。历史数据库可在线备份。支持多服务器处理。
当数据库构成双机冗余系统时增加了从站操作功能,即处于备用状态的从站可作为普通操作员站使用。
新增数据库快速访问接口DBI
DBI是一套全新设计开发的实时数据库访问接口。它除了兼容原有接口DbCom的所有接口功能外,还增加了获取数据库结构信息的接口,并增加了动态控制变化数据集功能。由于DBI口采用了快速数据访问机制,数据访问吞吐量可达到20000次/秒,可以适合过程仿真、优化控制、专家诊断等多种行业应用。
进程管理
新增的进程管理器可按照配置安全启动、停止各个程序进程,支持进程异常自动处理功能。可远程监测各进程状态,远程启、停进程,远程上传、下载工程应用或更新程序组件。
报警、事件处理
强大的分布式报警、事件处理,支持报警、事件网络数据断线存储,恢复功。
功能强大的、开放的过程可视化监控平台
全面提升的HMI
1)支持HMI图层操作,可灵活控制各图层的显示与隐藏。
2)重新设计的HMI的对象容器,定义了全新的容器接口集,增加了通过脚本对容器对象的直接操作功能,通过脚本可调用对象的方法、属性。
3)完善了力控OCX容器的事件型脚本功能,支持更多类型的OCX控件。
4)增强的SQL脚本。可根据SQL脚本函数返回值判断执行结果、支持模糊查询、支持时间类型字段的处理等。
灵活的报表生成器
1)提供丰富的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本。
2)兼容Excel工作表文件,提供类Excel的绝大部分功能,包括:编辑功能、计算功能、图表功能等。
3)支持图表显示自动刷新,可输出多种文件格式: Excel、TXT、PDF、HTML、CSV等。
4)可实现多层表头,可以实现报表嵌套,可以制作复杂的报表格式。
5)具备打印、打印预览、页眉页脚打印功能。
6)报表数据源支持实时数据库和各种关系数据库,可显示、处理实时和历史数据。
7)提供报表设计器,可以设计多套报表模板。
对标准组件和图库进行了大量更新与扩充
1)重新设计、开发实时和历史趋势、XY曲线、多功能报警、历史报表、总貌画面、温控曲线、ADO历史曲线等标准组件。
2)新增多功能图片显示、GIF透明动画、CAD图形组件等实用图形工具。
3)优化、改造了文本输入、下拉框、列表框、复选框、多选按钮、起始时间、时间范围、历史追忆等Windows控件。
4)优化、改造了多媒体播放器、Flash播放器、浏览器、幻灯片等子图。
5)增加了大批如:PID调节器、手操器等实用子图。
新一代的网络功能
1)Web发布不但支持自有的Web服务器,同时支持IIS服务器,开放的Web控件方便用户建立门户网站。
2)支持掌上PDA终端访问网络服务器,浏览画面。
3)丰富了XML数据传送接口。
4)加强了GPRS/CDMA移动网络的并发数据功能,适合大型移动网络数据处理。
全面升级的I/O调度
6.0的I/O调度在兼容原有全部驱动程序的前提下,进行了多项功能改进。
1)通过简单组态配置,即可支持控制设备的的串口、以太网通道冗余以及控制器冗余。
2)每个驱动可加载独立进程完成采集,彻底消除单进程容易产生的线程安全隐患。
3)增加驱动管理器,可查看信道、设备的状态信息,信道的通信报文,对信道进行启、停控制。
4)支持异种通信协议共享同一信道(如:采用RS485协议同时在一个链路上采集多种厂家、不同协议的设备)。
5)增加了监控数据读写的优先级控制功能。
2.组态王KingView(北京亚控科技发展有限公司)
性能特点:
(1)组态王对大容量工程具有高度的可靠性和实时性:
数据采集性能
网络通讯性能
画面刷新性能
脚本执行性能
(2)组态王具有易用性特点:操作简单、直观、易理解,符合工控行业使用习惯,简单实用
(3)组态王具有扩展性:易于进行功能扩展
(4)组态王具有良好开放性:提供完善的api接口,利于与其他系统对kingview系统的整合,接口内容包括:
实时数据的访问接口
历史数据的访问接口
报警数据的访问接口
安全用户的访问接口
变量对象的配置接口
设备对象的配置接口
用户对象的配置接口
(5)组态王7.0具有良好可维护性:具有诊断、监视、记录工具,能够进行快速的故障定位和排除
(6)组态王7.0具有可定制性:定制OEM版本快速方便
技术参数:
(1)实时数据:报警事件冗余切换小于2秒
(2)历史数据:
存储速度:10000点/s
存储时间范围:可由客户订制,精确到毫秒级
查询: 历史库查询数据时间小于3秒
同一数据可按照年、月、日、时查询,时间相差在秒级以内
历史冗余切换时间小于2秒
(3)冗余切换:
IOserver之间切换小于2秒
IOserver可进行最长7天的数据缓存
(4)画面系统
画面最大尺寸可达到10240x7680(或更大)
画面数目没有限制
(5)曲线趋势图:
最多同时显示4个绘图区
最多同时显示64条曲线
最多可以同时具有16条数据轴
可同时具有2条时间轴
(6)门户:
可以支持200个以上的客户端同时访问
3.Realinfo(大庆紫金桥软件技术有限公司)
紫金桥监控组态软件是紫金桥公司在长期的科研和工程实践中开发的通用工业组态软件。紫金桥组态软件在实际应用中,以其可靠性、方便性和强大的功能得到用户的高度评价,用户已经广泛应用于石化、炼油、汽车、化工、冶金、制药、建材、轻工、造纸、采矿、环保、电力、交通、智能楼宇、仓储、物流、水利等多个行业和领域的过程控制、管理监测、现场监视、远程监视、故障诊断、企业管理、资源计划等系统。
软件发展历程:
1993年开始研究开发了具有自主知识产权的国产大型实时数据库系统软件
1996年推出了基于Windows NT和OpenVMS两种操作系统的实时数据库系统ConRTDB1.0
1998年推出了紫金桥实时数据库系统1.0和紫金桥组态软件1.0
2000年推出了紫金桥实时数据库系统2.0和紫金桥组态软件2.0
2002年推出了紫金桥实时数据库系统3.0和紫金桥组态软件3.0
2004年推出了紫金桥实时数据库系统3.6和紫金桥组态软件3.6
2006年推出了紫金桥实时数据库系统3.6和紫金桥组态软件3.6的升级版本;推出煤矿行业版软件
2007年推出了紫金桥监控组态软件 V6.0
2008年推出了实时数据库系统 V5.0;同年8月推出紫金桥抽油机监控系统V1.0、紫金桥混凝土配料系统V2.0、紫金桥人员定位系统V2.0
2009年推出了紫金桥组态软件6.1正式版软件,紫金桥与高校开始共同研发先进控制管理模块
2010年推出了紫金桥抽油机监控系统V2.0;同年推出了紫金桥混凝土配料系统V3.0、紫金桥人员定位系统V3.0
2011年推出了紫金桥实时数据库V6.0、紫金桥监控组态软件V6.5
紫金桥组态软件主要特点:
客户/服务器体系结构
软件是客户/服务器软件,同时支持分布式服务器和分布式客户端。一处定义,多处引用:在服务器端定义的点,可以同时在多个客户端上引用,减少组态工作量和避免数据的不一致性。支持多种组网方式,可以根据实际需要灵活搭建分布式结构,如以太网、串口、拨号网络、无线电台、GPRS、卫星网等多种连接方式,适应不同场合。
数据库处理核心
数据库服务器可以进行各种运算和数据处理,如量程变换、报警、历史数据记录、PID控制、流量累计等多种处理,支持数据库脚本,在核心级实施控制,满足控制的实时需求。灵活的点参数结构,用户根据需要组态自定义点类型和点参数,满足个性化需求。
冗余系统
软件支持双机/多机热备份,支持IO冗余、主机冗余、通讯冗余,系统可以智能检测不同类型的故障并自动进行响应的操作,确保系统安全可靠运行。
IO驱动
软件在长期的应用过程中,开发了数百种久经考验的IO通讯接口,支持各类智能仪表、智能模块、变频器、板卡、PLC和DCS。同时支持OPC、DDE等各类开放接口。
图形系统
支持过渡色、透明色,支持各种图形画刷,真实再现生产流程,能设计出逼真的图形效果。系统预先定义了数百种标准图形,如泵、阀、仪表、管道、马达等,可以缩短开发时间。用户也可以自定义图库,一劳永逸。
脚本系统
系统支持多种触发形式的脚本,如键动作、数据刷新动作、条件动作、应用动作、窗口动作、对象动作,可以构建各类复杂系统。脚本采用类BASIC语言,简单实用,提供了功能丰富的预定义函数,支持间接变量、数组、循环和自定义函数。
报表系统
软件本身提供了报表系统,可以支持紫金桥的各类运算和函数,还提供了报表函数,报表格式灵活,可以制出各类报表。提供EXCEL组件,可把紫金桥的各类(包括实时、历史、统计等)数据无缝嵌入EXCEL。
组件对象
可以直接在画面中插入各类Windows标准控件,如文本编辑框、下拉框、列表框、表格、复选框等,全面支持各类ActiveX控件和OLE对象,提供各种功能组件如温控曲线、时间调度、自定义菜单等。
Web发布
软件通过Web发布,可以在Internet上授权访问,授权操作。可以使用Windwos自带的WebServer或紫金桥提供的WebServer,可以任意指定数据发布端口。客户端简单易用,用户无需降低IE浏览器安全级别,可直接浏览。
周密的安全管理系统
安全管理支持用户分组,用户继承所在组的全部权限,且可以定义拥有自己的私有权限。对窗口、配方、各种点、各种操作等都提供了完整的安全保护机制,只有授权用户才可以操作。
图形模版
使用事先定义的数据处理方式或外观展现形式,在运行时根据指定的输入数据,动态生成实例对象。为批量组态提供方便,并提高工程的灵活性。
向导
针对用户的实际需求,将一系列常见功能如:历史查询、报警查询、关系库查询等模块化,并以向导的方式实现一键组态。
工程多实例运行
不同工程可以在同一计算机上独立运行,每个工程具有完整的运行系统,并且几乎具备了单工程独立运行的所有功能。
4.MCGS(北京昆仑通态自动化软件科技有限公司):
·全中文可视化组态软件,简洁、大方,使用方便灵活
·完善的中文在线帮助系统和多媒体教程
·真正的32位程序,支持多任务、多线程,运行于Win95/98/NT/2000平台
·提供近百种绘图工具和基本图符,快速构造图形界面
·支持数据采集板卡、智能模块、智能仪表、PLC、变频器、网络设备等700多种国内外众多常用设备
·支持温控曲线、计划曲线、实时曲线、历史曲线、XY曲线等多种工控曲线
·支持ODBC接口,可与SQL Server、Oracle、Access等关系型数据库互联
·支持OPC接口、DDE接口和OLE技术,可方便的与其他各种程序和设备互联
·提供渐进色、旋转动画、透明位图、流动块等多种动画方式,可以达到良好的动画效果
·上千个精美的图库元件,保证快速的构建精美的动画效果
·功能强大的网络数据同步、网络数据库同步构建,保证多个系统完美结合
·完善的网络体系结构,可以支持最新流行的各种通讯方式,包括电话通讯网,宽带通讯网,ISDN通讯网,GPRS通讯网和无线通讯网
5.Controx(华富开物)北京华富远科技术有限公司
Controx采用C#与C++开发,产品分为通用版、嵌入版(CE)、网络版等版本。
6.QTouch(武汉舜通智能科技有限公司),QT类库开发而成,完全具有跨平台和统一工作平台特性,可以跨越多个操作系统,如unix、linux、windows等,同时在多个操作上实现统一工作平台,即可以在windows上开发组态,在linux上运行等。QTouch是HMI/SCADA组态软件,提供嵌入式linux平台的人机界面产品。
7、易控(北京九思易)
常用的组态软件都有哪些 分别是那些公司的
国外组态软件:
1、InTouch:Wonderware(万维公司)
2、IFix:
3、Citech:悉雅特集团(Citect)
4、WinCC:西门子自动化与驱动集团(A&D)
5、ASPEN-tech (艾斯苯公司)
6、Movicon:是意大利自动化软件供应商PROGEA公司开发。
国内品牌组态软件
1.世纪星:由北京世纪长秋科技有限公司开发。产品自1999年开始销售。
2.三维力控:由北京三维力控科技有限公司开发,核心软件产品初创于1992年。
3.组态王KingView:由北京亚控科技发展有限公司开发,该公司成立于1997年,目前在国产软件市场中占据着一定地位。
4.紫金桥Realinfo:由紫金桥软件技术有限公司开发,该公司是由中石油大庆石化总厂出资成立。
5.MCGS:由北京昆仑通态自动化软件科技有限公司开发,市场上主要是搭配硬件销售。
6.还有Controx(开物),易控等
谁会监控组态软件?求教
监控组态软件
目录监控组态软件监控组态软件分类展开监控组态软件监控组态软件分类展开
编辑本段监控组态软件监控组态软件介绍俗称组态软件,译自英文SCADA,即 Supervision,Control and Data Aquisition(数据采集与监视控制)。组态软件的应用领域很广,它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。组态软件是指一些数据采集与过程控制的专用软件,它们是在自动控制系统监控层一级的软件平台和开发环境,使用灵活的组态方式,为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。监控组态软件作用组态软件应该能支持各种工控设备和常见的通信协议,并且通常应提供分布式数据管理和网络功能。对应于原有的HMI(人机接口软件,Human Machine Interface)的概念,组态软件应该是一个使用户能快速建立自己的HMI的软件工具,或开发环境。在组态软件出现之前,工控领域的用户通过手工或委托第三方编写HMI应用,开发时间长,效率低,可靠性差;或者购买专用的工控系统,通常是封闭的系统,选择余地小,往往不能满足需求,很难与外界进行数据交互,升级和增加功能都受到严重的限制。组态软件的出现,把用户从这些困境中解脱出来,可以利用组态软件的功能,构建一套最适合自己的应用系统。随着它的快速发展,实时数据库、实时控制、SCADA、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容,随着技术的发展,监控组态软件将会不断被赋予新的内容。编辑本段监控组态软件分类国外组态软件1、InTouch:Wonderware 是 Invensys plc“生产管理”部的一个运营单位,是全球工业自动化软件的领先供应商。网址:http://www.wonderware.com.cnWonderware的InTouch软件是最早进入我国的组态软件。在80年代末、90年代初,基于Windows3.1的InTouch软件曾让我们耳目一新,并且InTouch提供了丰富的图库。但是,早期的InTouch软件采用DDE方式与驱动程序通信,性能较差,最新的InTouch7.0版已经完全基于32位的Windows平台,并且提供了OPC支持。2、IFix:GE Fanuc 智能设备公司由美国通用电气公司(GE)和日本Fanuc公司合资组建,提供自动化硬件和软件解决方案,帮助用户降低成本,提高效率并增强其盈利能力。Intellution公司以Fix组态软件起家,1995年被爱默生收购,现在是爱默生集团的全资子公司,Fix6.x软件提供工控人员熟悉的概念和操作界面,并提供完备的驱动程序(需单独购买)。Intellution将自己最新的产品系列命名为iFiX,在iFiX中,Intellution提供了强大的组态功能,但新版本与以往的6.x版本并不完全兼容。原有的Script语言改为VBA(Visual Basic For Application),并且在内部集成了微软的VBA开发环境。遗憾的是,Intellution并没有提供6.1版脚本语言到VBA的转换工具。在iFiX中,Intellution的产品与Microsoft的操作系统、网络进行了紧密的集成。Intellution也是OPC(OLE for Process Control)组织的发起成员之一。iFiX的OPC组件和驱动程序同样需要单独购买。3、Citech:悉雅特集团(Citect)是世界领先的提供工业自动化系统、设施自动化系统、实时智能信息和新一代 MES 的独立供应商。网址:http://www.citect.com.cnCiT公司的Citech也是较早进入中国市场的产品。Citech具有简洁的操作方式,但其操作方式更多的是面向程序员,而不是工控用户。Citech提供了类似C语言的脚本语言进行二次开发,但与iFix不同的是,Citech的脚本语言并非是面向对象的,而是类似于C语言,这无疑为用户进行二次开发增加了难度。4、WinCC:西门子自动化与驱动集团(A&D)是西门子股份公司中最大的集团之一,是西门子工业领域的重要组成部分。网址:http://www.ad.siemens.com.cnSimens的WinCC也是一套完备的组态开发环境,Simens提供类C语言的脚本,包括一个调试环境。WinCC内嵌OPC支持,并可对分布式系统进行组态。但WinCC的结构较复杂,用户最好经过Simens的培训以掌握WinCC的应用。国内组态软件1.力控ForceControl (北京三维力控科技有限公司)网址:http://www.sunwayland.com.cn北京三维力控科技有限公司是专业从事监控组态软件研发与服务的高新技术企业,核心软件产品初创于1992年,公司以自主创新为动力,逐渐奠定了在国内市场的领先地位。国产监控组态软件唯一的完整的冗余与热备体系设计,完整的分布式网络结构;支持控制设备冗余、多重网络冗余,多客户端冗余、冗余的主从站都可以操作;人机监控图形界面与过程数据处理分离,内置独立的实时历史数据库;实时历史数据库支持Windows/Unix/Linux 操作系统,数据库开放接口支持远程访问;软件具备独立的Web Server,支持 Web Service 接口,支持PDA 终端访问方式;和设备支持多种通讯方式,上千种的驱动程序,支持多协议设备共用一条通讯总线,支持不同通讯链路切换。产品发展历程:1992年:诞生了力控的DOS版本;1994年:基于16位的Windows(3.1)的力控版本形成;1996年:基于32位的Windows(95)的力控1.0形成;1999年:力控1.2版本推出,并在中国石油大庆天然气公司广泛应用;2000年:力控2.0推出,同时出版了《监控组态软件及应用》一书;2001年:力控“软”策略PC控制软件推出;2002年:力控2.6推出,北京三维力控正式成立;2004年:力控3系列软件推出;2005年:力控pFieldcomm®网关软件推出;2006年:力控5.0版本软件推出;2007年:力控6.0版本软件推出;2008年:力控6.1版本软件推出;产品特点:方便、灵活的开发环境,提供各种工程、画面模板、可嵌入各种格式(BMP、GIF、JPG、JPEG、CAD等)的图片,方便画面制作,大大降低了组态开发的工作量;高性能实时、历史数据库,快速访问接口在数据库4万点数据负荷时,访问吞吐量可达到20000次/秒;强大的分布式报警、事件处理,支持报警、事件网络数据断线存储,恢复功能;支持操作图元对象的多个图层,通过脚本可灵活控制各图层的显示与隐藏;强大的ACTIVEX控件对象容器,定义了全新的容器接口集,增加了通过脚本对容器对象的直接操作功能,通过脚本可调用对象的方法、属性;全新的、灵活的报表设计工具:提供丰富的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本,可以提供报表设计器,可以设计多套报表模板;提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案;支持通过PDA掌上终端在Internet实时监控现场的生产数据,支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯支持控制设备冗余、控制网络冗余、监控服务器冗余、监控网络冗余、监控客户端冗余等多种系统冗余方式。全新的高性能实时、历史数据库力控6.0重新设计了数据库内核部分。除了采用旋转门算法对历史数据进行压缩外,重新优化设计了磁盘存贮算法以实现对长年形成的海量历史数据的快速查询。支持的数据类型除原有的浮点型、布尔型、字符串型外,新增了对二进制型数据的支持。单台服务器容量可达100,000点,吞吐量支持每秒写入/查询20,000个数据点。历史数据库可在线备份。支持多服务器处理。当数据库构成双机冗余系统时增加了从站操作功能,即处于备用状态的从站可作为普通操作员站使用。新增数据库快速访问接口DBIDBI是一套全新设计开发的实时数据库访问接口。它除了兼容原有接口DbCom的所有接口功能外,还增加了获取数据库结构信息的接口,并增加了动态控制变化数据集功能。由于DBI口采用了快速数据访问机制,数据访问吞吐量可达到20000次/秒,可以适合过程仿真、优化控制、专家诊断等多种行业应用。进程管理新增的进程管理器可按照配置安全启动、停止各个程序进程,支持进程异常自动处理功能。可远程监测各进程状态,远程启、停进程,远程上传、下载工程应用或更新程序组件。报警、事件处理强大的分布式报警、事件处理,支持报警、事件网络数据断线存储,恢复功能。功能强大的、开放的过程可视化监控平台全面提升的HMI1)支持HMI图层操作,可灵活控制各图层的显示与隐藏。2)重新设计的HMI的对象容器,定义了全新的容器接口集,增加了通过脚本对容器对象的直接操作功能,通过脚本可调用对象的方法、属性。3)完善了力控OCX容器的事件型脚本功能,支持更多类型的OCX控件。4)增强的SQL脚本。可根据SQL脚本函数返回值判断执行结果、支持模糊查询、支持时间类型字段的处理等。灵活的报表生成器1)提供丰富的报表操作函数集、支持复杂脚本控制,包括:脚本调用和事件脚本。2)兼容Excel工作表文件,提供类Excel的绝大部分功能,包括:编辑功能、计算功能、图表功能等。3)支持图表显示自动刷新,可输出多种文件格式: Excel、TXT、PDF、HTML、CSV等。4)可实现多层表头,可以实现报表嵌套,可以制作复杂的报表格式。5)具备打印、打印预览、页眉页脚打印功能。6)报表数据源支持实时数据库和各种关系数据库,可显示、处理实时和历史数据。7)提供报表设计器,可以设计多套报表模板。对标准组件和图库进行了大量更新与扩充1)重新设计、开发实时和历史趋势、XY曲线、多功能报警、历史报表、总貌画面、温控曲线、ADO历史曲线等标准组件。2)新增多功能图片显示、GIF透明动画、CAD图形组件等实用图形工具。3)优化、改造了文本输入、下拉框、列表框、复选框、多选按钮、起始时间、时间范围、历史追忆等Windows控件。4)优化、改造了多媒体播放器、Flash播放器、浏览器、幻灯片等子图。5)增加了大批如:PID调节器、手操器等实用子图。新一代的网络功能1)Web发布不但支持自有的Web服务器,同时支持IIS服务器,开放的Web控件方便用户建立门户网站。2)支持掌上PDA终端访问网络服务器,浏览画面。3)丰富了XML数据传送接口。4)加强了GPRS/CDMA移动网络的并发数据功能,适合大型移动网络数据处理。全面升级的I/O调度6.0的I/O调度在兼容原有全部驱动程序的前提下,进行了多项功能改进。1)通过简单组态配置,即可支持控制设备的的串口、以太网通道冗余以及控制器冗余。2)每个驱动可加载独立进程完成采集,彻底消除单进程容易产生的线程安全隐患。3)增加驱动管理器,可查看信道、设备的状态信息,信道的通信报文,对信道进行启、停控制。4)支持异种通信协议共享同一信道(如:采用RS485协议同时在一个链路上采集多种厂家、不同协议的设备)。5)增加了监控数据读写的优先级控制功能。2.组态王KingView(北京亚控科技发展有限公司)网址:http://www.kingview.com性能特点:(1)组态王对大容量工程具有高度的可靠性和实时性: 数据采集性能 网络通讯性能 画面刷新性能 脚本执行性能(2)组态王具有易用性特点:操作简单、直观、易理解,符合工控行业使用习惯,简单实用(3)组态王具有扩展性:易于进行功能扩展(4)组态王具有良好开放性:提供完善的api接口,利于与其他系统对kingview系统的整合,接口内容包括: 实时数据的访问接口 历史数据的访问接口 报警数据的访问接口 安全用户的访问接口 变量对象的配置接口 设备对象的配置接口 用户对象的配置接口(5)组态王7.0具有良好可维护性:具有诊断、监视、记录工具,能够进行快速的故障定位和排除(6)组态王7.0具有可定制性:定制OEM版本快速方便技术参数:(1)实时数据:报警事件冗余切换小于2秒(2)历史数据: 存储速度:10000点/s 存储时间范围:可由客户订制,精确到毫秒级 查询: 历史库查询数据时间小于3秒同一数据可按照年、月、日、时查询,时间相差在秒级以内 历史冗余切换时间小于2秒(3)冗余切换: IOserver之间切换小于2秒 IOserver可进行最长7天的数据缓存(4)画面系统 画面最大尺寸可达到10240x7680(或更大) 画面数目没有限制(5)曲线趋势图: 最多同时显示4个绘图区 最多同时显示64条曲线 最多可以同时具有16条数据轴 可同时具有2条时间轴(6)门户: 可以支持200个以上的客户端同时访问3.realinfo(紫金桥软件技术有限公司)网址:http://www.realinfo.com.cn紫金桥监控组态软件是紫金桥公司在长期的科研和工程实践中开发的通用工业组态软件。紫金桥组态软件在实际应用中,以其可靠性、方便性和强大的功能得到用户的高度评价,用户已经广泛应用于石化、炼油、汽车、化工、冶金、制药、建材、轻工、造纸、采矿、环保、电力、交通、智能楼宇、仓储、物流、水利等多个行业和领域的过程控制、管理监测、现场监视、远程监视、故障诊断、企业管理、资源计划等系统。紫金桥组态软件主要特点:客户/服务器体系结构\强大的数据库处理核心\可靠的冗余系统\丰富的IO驱动\逼真的图形系统\功能强大的脚本系统\报表系统\丰富的组件对象\周密的安全管理系统等。4.MCGS(北京昆仑通态自动化软件科技有限公司):网址:http://www.mcgs.com.cn·全中文可视化组态软件,简洁、大方,使用方便灵活·完善的中文在线帮助系统和多媒体教程·真正的32位程序,支持多任务、多线程,运行于Win95/98/NT/2000平台·提供近百种绘图工具和基本图符,快速构造图形界面·支持数据采集板卡、智能模块、智能仪表、PLC、变频器、网络设备等700多种国内外众多常用设备·支持温控曲线、计划曲线、实时曲线、历史曲线、XY曲线等多种工控曲线·支持ODBC接口,可与SQL Server、Oracle、Access等关系型数据库互联·支持OPC接口、DDE接口和OLE技术,可方便的与其他各种程序和设备互联·提供渐进色、旋转动画、透明位图、流动块等多种动画方式,可以达到良好的动画效果·上千个精美的图库元件,保证快速的构建精美的动画效果·功能强大的网络数据同步、网络数据库同步构建,保证多个系统完美结合·完善的网络体系结构,可以支持最新流行的各种通讯方式,包括电话通讯网,宽带通讯网,ISDN通讯网,GPRS通讯网和无线通讯网5.还有Controx(开物),易控等组态软件特点随着工业自动化水平的迅速提高,计算机在工业领域的广泛应用,人们对工业自动化的要求越来越高,种类繁多的控制设备和过程监控装置在工业领域的应用,使得传统的工业控制软件已无法满足用户的各种需求。在开发传统的工业控制软件时,当工业被控对象一旦有变动,就必须修改其控制系统的源程序,导致其开发周期长;已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低,导致它的价格非常昂贵;在修改工控软件的源程序时,倘若原来的编程人员因工作变动而离去时,则必须同其他人员或新手进行源程序的修改,因而更是相当困难。为奇迹。
http://baike.baidu.com/view/1967825.htm来自:求助得到的回答
要使PC同时连接三个或更多的显示器,应该怎样配置?
同时采用两台显示器,三台甚至四台显示器同时工作,并且画面是拓展的,或者拼接的,你可以使用“多屏卡”
一般有两屏,四屏卡。
该多屏卡是一种显卡,插在电脑PCI插槽上。装上驱动就可以使用。如果是你用的是四屏卡,那么可以排一溜四台显示器,作为拼接使用。相当的酷!呵呵!不过这种多半用于专业场合,设计,制作,医疗,监控,或者别的功能。
专业多屏卡价格昂贵,三千到一万元一张。
最简单的方法,你可以使用有两个VGA输出,或者两个DVI输出的显卡,就可以配合驱动做一个双屏的扩展显示。也是很酷哦!
下面是多屏卡的解释。
多屏卡
多屏卡是一种特殊的显示卡,叫法不一,如:多屏卡(Multi screen)、多屏幕显示卡、多头卡(Multi head)、多头显示卡等。如果您的工作是处理大量的信息,如图像、文字、视频等等。您就不得不在各种应用程序的频繁切换中忙碌。即使25英寸的显示器也不能满足您的要求。您是不是想拥有一个更大的屏幕?或者有几个显示器供您同时使用,您希望每一个显示器上都能够显示您的电脑中不同的应用程序窗口或者拼接显示同一内容,那么您就需要一块多屏显示卡来帮助您。
多屏显示卡可以使一台PC机支持多台显示器/电视;在不同的屏幕上显示各自不同的画面,几台显示器/电视机又可共同组合一幅大画面;鼠标可在多个屏幕之间任意漫游,可平滑的将光标由一个屏幕移到任意另一个显示器上,也可将任意应用程序,由占用一个屏幕扩展至占用两个甚至更多个屏幕,同时也可将不同应用程序在不同屏幕之间任意切换。另外可在一台计算机上同时安装多块卡,屏幕数量任意选择,屏幕方式任意排列;这将给你更多的显示信息,而且更舒适,更便捷。
多屏卡可以使您需要的各种软件、信息在各自的屏幕上同时最大化显示。比如:处理字表,您可以直接把这个字表(word、EXCELL)文件从WINDOWS的资源管理器拖到字表处理软件。或者在两个屏上分别最大化打开WEB浏览器和电子邮件管理程序。多屏幕显示卡的优点,不仅仅在于可以加大加宽工作窗口尺寸,更重要的是通过一台PC机而实现更多的不同的工作窗口,为你的工作提供了广阔的领域。
多屏显示卡的应用领域
大屏幕拼接(拼接计算机图形,拼接动态视频)投影墙;公安、军事、铁路、交通、航天、邮电、卫星发射等指挥调度系统;图形图像编辑,三维动画,多媒体设计;工业领域的过程控制;证券交易、期货、银行信息显示;CAD/CAM设计,排版编辑系统,视频图象编辑。
多屏卡支持的屏数
支持的屏数是多屏显示卡最重要的技术指标。目前较为常见的多屏幕显示卡能够支持的屏数为2屏、4屏、8屏,基本上都是2的方数。理论上系统支持的屏数是可以通过加插多屏幕显示卡进行扩展的,同时也要考虑您的计算机主板上的PCI插槽数。如果您需要显示的屏数较多,但是PCI的插槽又较少的话,那么您在选购时就应该合理的计算,选择支持屏数较多的多屏幕显示卡。
多屏卡采用何种显示芯片组
和普通的显卡一样,多屏显示卡的性能很大的程度上也取决于显示芯片组的性能。它采用多个芯片组叠加的方式来支持多屏显示的功能。采购者可以通过了解显示芯片的资料,对多屏卡的性能得到一些认识。
多屏卡支持的分辨率
分辨率这个指标显示卡和显示器的朋友来说,应该并不陌生。多屏卡作为支持显示输出的设备,分辨率对于多屏幕显示卡来说也是非常重要的一个技术性能指标。和挑选普通显示卡一样,选购时了解产品支持的分辨率的格式种类、数量和支持的分辨率以及在这样情况下的刷新率和色彩就可以了。
多屏卡可以支持的多屏显示模式及控制
目前,一般多屏幕显示卡的驱动程序有两种模式,一是直接利用Widows98/2000/XP等操作系统支持多屏显示的功能。在这种驱动模式下,每一个输出口可以设置不同的分辨率,比较适用于需要多任务多显示窗口的领域,如AutoCAD另一种显示模式叫OVERLAY显示模式,在这种模式下更容易用多个屏幕拼接显示一个显示窗口或应用程序,如屏幕墙拼接、工业过程控制组态软件显示等。设计,网页设计,文字排版,证券股票显示等领域。
无论在哪种显示驱动模式下显示屏幕在应用中排列的方式不可能是一成不变的,那么如何的进行切换和调整的操作方法是否便捷也就变得非常的重要。不同厂商的产品都有不同的设计,如Appian 公司提供的HYDRAVISION多屏幕控制软件能使客户便捷地控制多窗口多任务的显示。
多屏卡的输出接口类型
多屏显示卡除了支持常规的显示器以外,还可能需要支持电视机和其它的一些视频输出设备(如台湾Video-UFO显示卡,带有视频输出口),因此它支持输入输出的接口种类也是非常重要的。常见的接口有VGA接口、DVI接口,视频接口。
多屏卡拓展功能
一些多屏显示卡为了增强功能还有许多的附件,这些附件可以使功能更加的强大。因此在选购时应该根据自己的实际情况来选择。多屏卡添加NTSC/PAL/SECAM 视频采集芯片,如Appian公司的Jpro四屏卡和COLOGRAPHIC公司的PROMEDIA四屏卡,都有视频采集芯片。这个选件可使多屏卡产品播放外接的视频源信号,并且在多屏卡提供的播放软件下在显示器上以窗口的形式播放。
多屏卡对3D、OpenGL等技术的支持
目前,电脑的应用已经进入了3D的时代,在普通的显示卡中3D功能已经是非常的普通的了。但是多屏幕显示卡的2D卡和3D卡是有所区分的,一些不带3D功能的产品是无法实现3D显示功能的。因此对于一些需要进行3D显示的用户来说,必须选购带3D显示功能的多屏卡,当然价格也会贵上不少。
关于组态软件的设计与开发
1北京开运联合 18732014250
2中兴通讯股份有限公司601331
3海信集团有限公司448641
4 UT斯达康通讯有限公司386763
5海尔集团公司333664
6神州数码(中国)有限公司311862
7浙江浙大网新科技股份有限公司288781
8熊猫电子集团有限公司233572
9浪潮集团有限公司181046
10东软集团有限公司174196
11北京北大方正集团171711
12微软(中国)有限公司163313
13朝华科技(集团)股份有限公司155943
14中国计算机软件与技术服务总公司139890
15清华同方股份有限公司135305
16上海贝尔阿尔卡特股份有限公司119854
17山东中创软件工程股份有限公司116018
18国际商业机器(中国)有限公司(IBM) 114000
19大唐电信科技股份有限公司(北京) 112035
20摩托罗拉(中国)电子有限公司105614

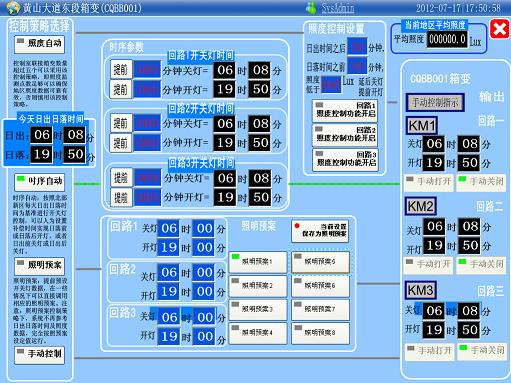

组态软件
组态软件,又称组态监控软件系统软件。译自英文SCADA,即 Supervisory Control and Data Acquisition(数据采集与监视控制)。它是指一些数据采集与过程控制的专用软件。它们处在自动控制系统监控层一级的软件平台和开发环境,使用灵活的组态方式,为用户提供快速构建工业自动控制系统监控功能的、通用层次的软件工具。组态软件的应用领域很广,可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统(RTU System,Remote Terminal Unit)。
互联网是个神奇的大网,组态软件和大数据开发和软件定制也是一种模式,这里提供最详细的报价,如果真的想做,可以来这里,这个手技的开始数字是一八七中间的是三儿零最后的是一四二五零,按照顺序组合起来就可以找到,想说的是,除非想做或者了解这方面的内容,如果只是凑热闹的话,就不要来了。
组态软件在国内是一个约定俗成的概念,并没有明确的定义,它可以理解为“组态式监控软件”。“组态(Configure)”的含义是“配置”、“设定”、“设置”等意思,是指用户通过类似“搭积木”的简单方式来完成自己所需要的软件功能,而不需要编写计算机程序,也就是所谓的“组态”。它有时候也称为“二次开发”,组态软件就称为“二次开发平台”。“监控(Supervisory Control)”,即“监视和控制”,是指通过计算机信号对自动化设备或过程进行监视、控制和管理。
“组态”的概念是伴随着集散型控制系统(Distributed Control System简称DCS)的出现才开始被广大的生产过程自动化技术人员所熟知的。在工业控制技术不断发展和应用的过程中,PC(包括工控机)相比以前的专用系统具有的优势日趋明显。这些优势主要体现在:PC技术保持了较快的发展速度,各种相关技术已经成熟;由PC构建的工业控制系统具有相对较低的拥有成本;PC的软件资源和硬件资源丰富,软件之间的互操作性强;基于PC的控制系统易于学习和使用,可以容易地得到技术方面的支持。在PC技术向工业控制领域的渗透中,组态软件占据着非常特殊而且重要的地位。
国外组态软件:
1.InTouch:Wonderware(万维公司) 是 Invensys plc“生产管理”部的一个运营单位,是全球工业自动化软件的领先供应商。
Wonderware的InTouch软件是最早进入中国的组态软件。在80年代末、90年代初,基于Windows3.1的InTouch软件曾让我们耳目一新,并且InTouch提供了丰富的图库。但是,早期的InTouch软件采用DDE方式与驱动程序通信,性能较差,最新的InTouch7.0版已经完全基于32位的Windows平台,并且提供了OPC支持。
2.IFix:GE Fanuc 智能设备公司由美国通用电气公司(GE)和日本Fanuc公司合资组建,提供自动化硬件和软件解决方案,帮助用户降低成本,提高效率并增强其盈利能力。
3.Citech:悉雅特集团(Citect)是世界领先的提供工业自动化系统、设施自动化系统、实时智能信息和新一代 MES 的独立供应商。
4.WinCC:西门子自动化与驱动集团(A&D)是西门子股份公司中最大的集团之一,是西门子工业领域的重要组成部分。
Siemens的WinCC也是一套完备的组态开发环境,Simens提供类C语言的脚本,包括一个调试环境。WinCC内嵌OPC支持,并可对分布式系统进行组态。但WinCC的结构较复杂,用户最好经过Siemens的培训以掌握WinCC的应用。
5.ASPEN-tech (艾斯苯公司) InfoPlus.21
艾斯苯公司(AspenTechnology,Inc.)是一个为过程工业(包括化工、石化、炼油、造纸、电力、制药、半导体、日用化工、食品饮料等工业)提供企业优化软件及服务的领先供应商.
6.Movicon:是意大利自动化软件供应商PROGEA公司开发。该公司自1990年开始开发基于Windows平台的自动化监控软件,可在同一开发平台完成不同运行环境的需要。特色之处在于完全基于XML,又集成了VBA兼容的脚本语言及类似STEP-7指令表的软逻辑功能。
7.GENESIS 64:美国著名独立组态软件供应商,创立于1986年。在HMI/SCADA产品和管理可视化开发领域一直处于世界领先水平,ICONICS同时也是微软的金牌合作伙伴,其产品是建立在开放的工业标准之上的。2007年推出了业内首款集传统SCADA、3D、GIS于一体的组态软件GENESIS 64。
国内品牌编辑
1.紫金桥Realinfo:由紫金桥软件技术有限公司开发,该公司是由中石油大庆石化总厂出资成立的。
2.Hmibuilder:由纵横科技(HMITECH)开发,实用性强,性价比高,市场主要搭配HMITECH硬件使用。
3.世纪星:由北京世纪长秋科技有限公司开发。产品自1999年开始销售。
4.三维力控:由北京三维力控科技有限公司开发,核心软件产品初创于1992年。
5组态王KingView:由北京亚控科技发展有限公司开发,该公司成立于1997年。1991年开始创业,1995年推出组态王1.0版本,在市场上广泛推广KingView6.53、KingView6.55版本,每年销量在10,000套以上,在国产软件市场中市场占有率第一。
6.MCGS:由北京昆仑通态自动化软件科技有限公司开发,分为通用版、嵌入版和网络版,其中嵌入版和网络版是在通用版的基础开发来的[2] ,在市场上主要是搭配硬件销售。
7.态神:态神是由南京新迪生软件技术有限公司开发,核心软件产品初创于2005,是首款3d组态软件.
8.uScada免费组态软件
uScada是国内著名的免费组态软件,是专门为中小自动化企业提供的监控软件方案。uScada包括常用的组态软件功能,如画面组态,动画效果,通讯组态,设备组态,变量组态,实时报警,控制,历史报表,历史曲线,实时曲线,棒图,历史事件查询、脚本控制,网络等功能,可以满足一般的小型自动化监控系统的要求。软件的特点是小巧、高效、使用简单。uScada也向第三方提供软件源代码进行二次开发,但是源码需收费。
9.Controx(华富开物)由北京华富远科技术有限公司开发,软件版本分为通用版、嵌入版(CE)、网络版、分布式式版本。
10.E-Form++组态源码解决方案(重点推荐):
E-Form++可视化源码组件库组态软件解决方案,该解决方案提供了全部100% 超过50万行Visual C++/MFC源代码,可节省大量的开发时间。
11.iCentroView 由上海宝信软件股份有限公司开发。平台支持:权限管理、冗余管理、集中配置、预案联动、多媒体集成、主流通讯协议通讯、GIS等,并拥有自身研发的实时数据库,为数据挖掘与利用提供必要条件。能够实现对底层设备的实时在线监测与控制(设备启停、参数调整等)、故障报警、事件查询、统计分析等功能。
12.QTouch 由著名的QT类库开发而成,完全具有跨平台和统一工作平台特性,可以跨越多个操作系统,如unix、linux、windows等,同时在多个操作上实现统一工作平台,即可以在windows上开发组态,在linux上运行等。QTouch是HMI/SCADA组态软件,提供嵌入式linux平台的人机界面产品。
13 易控 易控组态软件由九思易公司开发。
随着工业自动化水平的迅速提高,计算机在工业领域的广泛应用,人们对工业自动化的要求越来越高,种类繁多的控制设备和过程监控装置在工业领域的应用,使得传统的工业控制软件已无法满足用户的各种需求。在开发传统的工业控制软件时,当工业被控对象一旦有变动,就必须修改其控制系统的源程序,导致其开发周期长;已开发成功的工控软件又由于每个控制项目的不同而使其重复使用率很低,导致它的价格非常昂贵;在修改工控软件的源程序时,倘若原来的编程人员因工作变动而离去时,则必须同其他人员或新手进行源程序的修改,因而更是相当困难。通用工业自动化组态软件的出现为解决上述实际工程问题提供了一种崭新的方法,因为它能够很好地解决传统工业控制软件存在的种种问题,使用户能根据自己的控制对象和控制目的的任意组态,完成最终的自动化控制工程。
组态软件是有专业性的。一种组态软件只能适合某种领域的应用。组态的概念最早出现在工业计算机控制中,如:DCS(集散控制系统)组态、PLC(可编程控制器)梯形图组态;人机界面生成软件就叫工控组态软件。在其他行业也有组态的概念,如AutoCAD,PhotoShop等。不同之处在于,工业控制中形成的组态结果是用在实时监控的。从表面上看,组态工具的运行程序就是执行自己特定的任务。工控组态软件也提供了编程手段,一般都是内置编译系统,提供类BASIC语言,有的支持VB,现在有的组态软件甚至支持C#高级语言。
组态软件大都支持各种主流工控设备和标准通信协议,并且通常应提供分布式数据管理和网络功能。对应于原有的HMI(人机接口软件,Human Machine Interface)的概念,组态软件还是一个使用户能快速建立自己的HMI的软件工具或开发环境。在组态软件出现之前,工控领域的用户通过手工或委托第三方编写HMI应用,开发时间长,效率低,可靠性差;或者购买专用的工控系统,通常是封闭的系统,选择余地小,往往不能满足需求,很难与外界进行数据交互,升级和增加功能都受到严重的限制。组态软件的出现使用户可以利用组态软件的功能,构建一套最适合自己的应用系统。随着它的快速发展,实时数据库、实时控制、SCADA、通讯及联网、开放数据接口、对I/O设备的广泛支持已经成为它的主要内容,监控组态软件将会不断被赋予新的内容。
组态(Configuration)为模块化任意组合。通用组态软件主要特点:
⑴延续性和可扩充性。用通用组态软件开发的应用程序,当现场(包括硬件设备或系统结构)或用户需求发生改变时,不需作很多修改而方便地完成软件的更新和升级;
⑵封装性(易学易用),通用组态软件所能完成的功能都用一种方便用户使用的方法包装起来,对于用户,不需掌握太多的编程语言技术(甚至不需要编程技术),就能很好地完成一个复杂工程所要求的所有功能;
⑶通用性,每个用户根据工程实际情况,利用通用组态软件提供的底层设备(PLC、智能仪表、智能模块、板卡、变频器等)的I/O Driver、开放式的数据库和画面制作工具,就能完成一个具有动画效果、实时数据处理、历史数据和曲线并存、具有多媒体功能和网络功能的工程,不受行业限制。
组态软件通常有以下几方面的功能:
(1)强大的界面显示组态功能。目前,工控组态软件大都运行于Windows环境下,充分利用Windows的图形功能完善界面美观的特点,可视化的m风格界面、丰富的工具栏,操作人员可以直接进人开发状态,节省时间。丰富的图形控件和工况图库,既提供所需的组件,又是界面制作向导。提供给用户丰富的作图工具,可随心所欲地绘制出各种工业界面,并可任意编辑,从而将开发人员从繁重的界面设计中解放出来,丰富的动画连接方式,如隐含、闪烁、移动等等,使界面生动、直观。
(2)良好的开放性。社会化的大生产,使得系统构成的全部软硬件不可能出自一家公司的产品,“异构”是当今控制系统的主要特点之一。开放性是指组态软件能与多种通信协议互联,支持多种硬件设备。开放性是衡量一个组态软件好坏的重要指标。
组态软件向下应能与低层的数据采集设备通信,向上能与管理层通信,实现上位机与下位机的双向通信。
(3) 丰富的功能模块。提供丰富的控潲功能库,满足用户的测控要求和现场要求。利用各种功能模块,完成实时监控 产生功能报表 显示历史曲线、实时曲线、提醒报警等功能,使系统具有良好的人机界面,易于操作,系统既可适用于单机集中式控制、DCS分布式控制,也可以是带远程通信能力的远程测控系统。
(4)强大的数据库。配有实时数据库,可存储各种数据,如模拟量、离散量、字符型等,实现与外部设备的数据交换。
(5)可编程的命令语言。有可编程的命令语言,使用户可根据自己的需要编写程序,增强图形界面
(6)周密的系统安全防范,对不同的操作者,赋予不同的操作权眼,保证整个系统的安全可靠运行。
(7)仿真功能.捉供强大的仿真功能使系统并行设计,从而缩短开发周期。
发展趋势编辑
自2000年以来,国内监控组态软件产品、技术、市场都取得了飞快的发展,应用领域日益拓展,用户和应用工程师数量不断增多。充分体现了“工业技术民用化”的发展趋势。
监控组态软件是工业应用软件的重要组成部分,其发展受到很多因素的制约,归根结底,是应用的带动对其发展起着最为关键的推动作用。
关于新技术的不断涌现和快速发展对监控组态软件会产生何种影响,有人认为随着技术的发展,通用组态软件会退出市场,例如有的自动化装置直接内嵌“Web Server”实时画面供中控室操作人员访问。
作者并不这样认为。用户要求的多样化,决定了不可能有哪一种产品囊括全部用户的所有的画面要求,最终用户对监控系统人机界面的需求不可能固定为单一的模式,因此最终用户的监控系统是始终需要“组态”和“定制”的。这就是监控组态软件不可能退出市场的主要原因,因为需求是存在且不断增长的。
监控组态软件是在信息化社会的大背景下,随着工业IT技术的不断发展而诞生、发展起来的。在整个工业自动化软件大家庭中,监控组态软件属于基础型工具平台。监控组态软件给工业自动化、信息化、及社会信息化带来的影响是深远的,它带动着整个社会生产、生活方式的变化,这种变化仍在继续发展。因此组态软件作为新生事物尚处于高速发展时期,目前还没有专门的研究机构就它的理论与实践进行研究、总结和探讨,更没有形成独立、专门的理论研究机构。
近5年来,一些与监控组态软件密切相关的技术如OPC、OPC-XML、现场总线等技术也取得了飞速的发展,是监控组态软件发展的有力支撑。
发展情况
7.2.1 监控组态软件日益成为自动化硬件厂商争夺的重点
整个自动化系统中,软件所占比重逐渐提高,虽然组态软件只是其中一部分,但因其渗透能力强、扩展性强,近年来蚕食了很多专用软件的市场。因此,监控组态软件具有很高的产业关联度,是自动化系统进入高端应用、扩大市场占有率的重要桥梁。在这种思路的驱使下,西门子的WinCC在市场上取得巨大成功。目前,国际知名的工业自动化厂商如Rockwell、GE Fanuc、Honeywell、西门子、ABB、施耐德、英维思等均开发了自己的组态软件。
监控组态软件在DCS操作站软件中所占比重日益提高
继FOXBORO之后,Euro therm(欧陆)、Delta V、PCS7等DCS系统纷纷使用通用监控组态软件作为操作站。同时,国内的DCS厂家也开始尝试使用监控组态软件作为操作站。
在大学和科研机构,越来越多的人开始从事监控组态软件的相关技术研究
7.2.2 集成化、定制化
从软件规模上看,大多数监控组态软件的代码规模超过100万行,已经不属于小型软件的范畴了。从其功能来看,数据的加工与处理、数据管理、统计分析等功能越来越强。
监控组态软件作为通用软件平台,具有很大的使用灵活性。但实际上很多用户需要“傻瓜”式的应用软件,即需要很少的定制工作量即可完成工程应用。为了既照顾“通用”又兼顾“专用”,监控组态软件拓展了大量的组件,用于完成特定的功能,如批次管理、事故追忆、温控曲线、油井示功图组件、协议转发组件、ODBCRouter、ADO曲线、专家报表、万能报表组件、事件管理、GPRS透明传输组件等。
7.2.3纵向:功能向上、向下延伸
组态软件处于监控系统的中间位置,向上、向下均具有比较完整的接口,因此对上、下应用系统的渗透能力也是组态软件的一种本能,具体表现为:
向上
其管理功能日渐强大,在实时数据库及其管理系统的配合下,具有部分MIS、MES或调度功能。尤以报警管理与检索、历史数据检索、操作日志管理、复杂报表等功能较为常见。
向下
日益具备网络管理(或节点管理)功能:在安装有同一种组态软件的不同节点上,在设定完地址或计算机名称后,互相间能够自动访问对方的数据库。组态软件的这一功能,与OPC规范以及IEC61850规约、BACNet等现场总线的功能类似,反映出其网络管理能力日趋完善的发展趋势。
软PLC、嵌入式控制等功能:除组态软件直接配备软PLC组件外,软PLC组件还作为单独产品与硬件一起配套销售,构成PAC控制器。这类软PLC组件一般都可运行于嵌入式Linux操作系统。
OPC服务软件:OPC标准简化了不同工业自动化设备之间的互联通讯,无论在国际上还是国外,都已成为广泛认可的互联标准。而组态软件同时具备OPC Server和OPC Client功能,如果将组态软件丰富的设备驱动程序根据用户需要打包为OPCServe单独销售,则既丰富了软件产品种类又满足了用户的这方面需求,加拿大的Matrikon公司即以开发、销售各种OPCServer软件为主要业务,已经成为该领域的领导者。监控组态软件厂商拥有大量的设备驱动程序,因此开展OPCSever软件的定制开发具有得天独厚的优势。
工业通信协议网关:它是一种特殊的Gateway,属工业自动化领域的数据链产品。OPC标准适合计算机与工业I/O设备或桌面软件之间的数据通讯,而工业通信协议网关适合在不同的工业I/O设备之间、计算机与I/O设备之间需要进行网段隔离、无人值守、数据保密性强等应用场合的协议转换。市场上有专门从事工业通讯协议网关产品开发、销售的厂商,如Woodhead、prolinx等,但是组态软件厂商将其丰富的I/O驱动程序扩展一个协议转发模块就变成了通讯网关,开发工作的风险和成本极小。Multi_OPCServer和通讯网关pFieldComm都是力控ForceControl组态软件的衍生产品。
7.2.4横向:监控、管理范围及应用领域扩大
只要同时涉及实时数据通讯(无论是双向还是单向)、实时动态图形界面显示、必要的数据处理、历史数据存储及显示,就存在对组态软件的潜在需求。
除了大家熟知的工业自动化领域,近几年以下领域已经成为监控组态软件的新增长点:
设备管理或资产管理(PAM,Plant Asset Management)。此类软件的代表是艾默生公司的设备管理软件AMS。据ARC机构预测,到2009年全球PAM的业务量将达到19亿美元。PAM所包含的范围很广,其共同点是实时采集设备的运行状态,累积设备的各种参数(如运行时间、检修次数、负荷曲线等),及时发现设备隐患、预测设备寿命,提供设备检修建议,对设备进行实时综合诊断。
针对过程控制和自动化控制,美国ICONICS公司推出了注重设备故障检测和诊断的分析管理软件Facility AnalytiX,Facility AnalytiX®是一个带有预测功能的楼宇自动化解决方案,它以ICONICS先进的故障检测和诊断(FDD)引擎作为核心。它的内部算法会权衡各种故障可能性,并据此建议管理者,操作人员和维修工采取措施以防设备故障发生或者产生能源浪费。当设备发生故障时,先进的软件技术会自动提供一个可能故障原因的分类列表,这样就可以减少停机时间并降低故障诊断和故障恢复的成本。目前已经在美国电力和园区级楼宇项目得到广泛的应用。
先进控制或优化控制系统。在工业自动化系统获得普及以后,为提高控制质量和控制精度,很多用户开始引进先进控制或优化控制系统。这些系统包括自适应控制、(多变量)预估控制、无模型控制器、鲁棒控制、智能控制(专家系统、模糊控制、神经网络等)、其他依据新控制理论而编写的控制软件等。这些控制软件的常项是控制算法,使用监控组态软件主要解决控制软件的人机界面、与控制设备的实时数据通讯等问题。
工业仿真系统。仿真软件为用户操作模拟对象提供了与实物几乎相同的环境。仿真软件不但节省了巨大的培训成本开销,还提供了实物系统所不具备的智能特性。仿真系统的开发商专长于仿真模块的算法,在实时动态图形显示、实时数据通讯方面不一定有优势,力控®;监控组态软件与仿真软件间通过高速数据接口联为一体,在教学、科研仿真应用中应用越来越广泛。
电网系统信息化建设。电力自动化是监控组态软件的一个重要应用领域,电力是国家的基础行业,其信息化建设是多层次的,由此决定了对组态软件的多层次需求。
智能建筑:物业管理的主要需求是能源管理(节能)和安全管理,这一管理模式要求建筑物智能设备必须联网,首先有效地解决信息孤岛问题,减少人力消耗,提高应急反应速度和设备预期寿命,智能建筑行业在能源计量、变配电、安防&;门禁、消防系统系统联入IBMS服务器方面需求旺盛。
公共安全监控与管理:公共安全的隐患可造成突发事件应急失当,容易造成城市公共设施瘫痪、人员群死群伤等恶性灾难。公共安全监控包括:
人防(车站、广场)等市政工程有毒气体浓度监控及火灾报警。
水文监测:包括水位、雨量、闸位、大坝的实时监控。
重大建筑物(如桥梁等)健康状态监控:及时发现隐患,预报事故的发生。
机房动力环境监控:在电信、铁路、银行、证券、海关等行业以及国家重要的机关部门,计算机服务器的正常工作是业务和行政正常进行的必要条件,因此存放计算机服务器的机房重地已经成为监控的重点,监控的内容包括:UPS工作参数及状态、电池组的工作参数及状态、空调机组的运行状态及参数、漏水监测、发电机组监测、环境温湿度监测、环境可燃气体浓度监测、门禁系统监测等。
城市危险源实时监测:对存放危险源的场所、危险源行踪的监测。避免放射性物质和剧毒物质失控地流通。
国土资源立体污染监控:对土壤、大气中与农业生产有关的污染物含量进行实时监测,建立立体式实时监测网络。
城市管网系统实时监控及调度:包括供水管网、燃气管网、供热管网等的监控。
相关情况
组态软件已经成为工业自动化系统的必要组成部分,即“基本单元”或“基本元件”,因此吸引了大型自动化公司纷纷投资开发自有知识产权的组态软件,以期依靠强大的市场产生大批量的销售,从中获取利润。

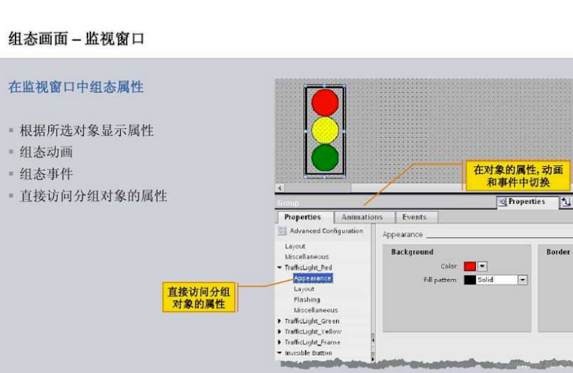

SIMATIC WinCC 和博图的区别
区别如下:
SIMATIC WinCC 和博图的区别是无需花费大量时间集成各个软件包,同时显著降低了成本。
1、博图=step7 pro+wincc basic,用于plc编程和触摸屏的简单组态,一般安装完博途后,还需要安装wincc v13 pro。
2、西门子plc有多个系列。wincc v7用于上位机的组态。wincc v13用于触摸屏的组态。
3、TIA博途与传统方法相比,无需花费大量时间集成各个软件包,同时显著降低了成本。TIA博途的设计兼顾了高效性和易用性,适合新老用户使用。
扩展资料
SIMATIC简介
德国西门子(SIEMENS)公司生产的可编程序控制器在我国的应用也相当广泛,在冶金、化工、印刷生产线等领域都有应用。西门子(SIEMENS)公司的PLC产品包括LOGO,S7-200,S7-300,S7-400,工业网络,HMI人机界面,工业软件等。
西门子S7系列PLC体积小、速度快、标准化,具有网络通信能力,功能更强,可靠性更高。
S7系列PLC产品可分为微型PLC(如S7-200),小规模性能要求的PLC(如S7-300)和中、高性能要求的PLC(如S7-400)等。
SIMATIC S7-200 PLC
S7-200 PLC[1]是超小型化的PLC,它适用于各行各业,各种场合中的自动检测、监测及控制等。S7-200PLC的强大功能使其无论单机运行,或连成网络都能实现复杂的控制功能。
S7-200PLC可提供4个不同的基本型号与8种CPU可供选择使用。
SIMATIC S7-300 PLC
1、S7-300是模块化小型PLC系统,能满足中等性能要求的应用。各种单独的模块之间可进行广泛组合构成不同要求的系统。与S7-200 PLC比较,S7-300 PLC采用模块化结构,具备高速(0.6~0.1μs)的指令运算速度。
2、用浮点数运算比较有效地实现了更为复杂的算术运算;一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值;方便的人机界面服务已经集成在S7-300操作系统内,人机对话的编程要求大大减少。SIMATIC人机界面(HMI)从S7-300中取得数据,S7-300按用户指定的刷新速度传送这些数据。
3、S7-300操作系统自动地处理数据的传送;CPU的智能化的诊断系统连续监控系统的功能是否正常、记录错误和特殊系统事件(例如:超时,模块更换,等等);多级口令保护可以使用户高度、有效地保护其技术机密,防止未经允许的复制和修改;S7-300 PLC设有操作方式选择开关,操作方式选择开关像钥匙一样可以拔出。
4、当钥匙拔出时,就不能改变操作方式,这样就可防止非法删除或改写用户程序。具备强大的通信功能,S7-300 PLC可通过编程软件Step 7的用户界面提供通信组态功能,这使得组态非常容易、简单。S7-300 PLC具有多种不同的通信接口。
5、并通过多种通信处理器来连接AS-I总线接口和工业以太网总线系统;串行通信处理器用来连接点到点的通信系统;多点接口(MPI)集成在CPU中,用于同时连接编程器、PC机、人机界面系统及其他SIMATIC S7/M7/C7等自动化控制系统。
参考资料:百度百科-SIMATIC
转载请注明出处51数据库 » 组态软件web发布接口 监控组态软件的组态软件
