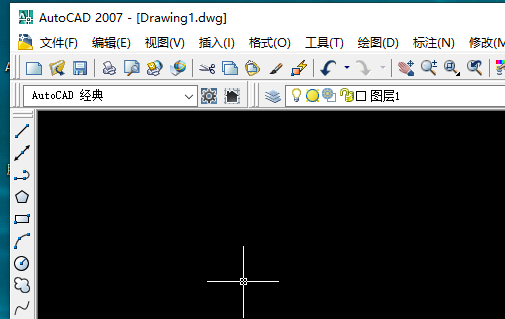

1、电脑打开AutoCAD2007版本。

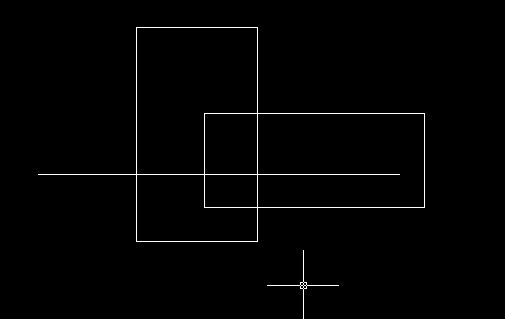

2、打开CAD之后,把要转化为图片的文档打开。

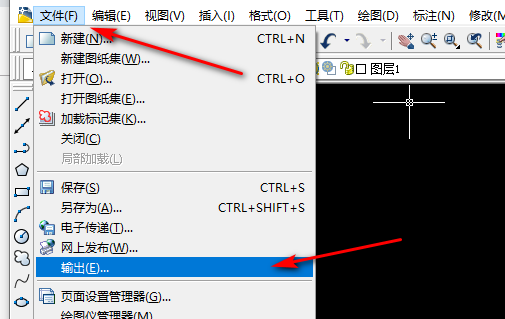

3、打开CAD文档后,点击左上角的文件,然后选择输出选项。

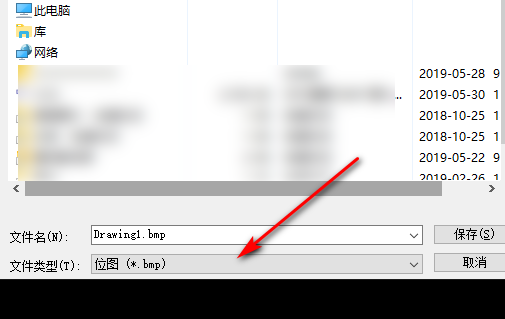

4、点击输出之后,选择输入bmp格式,然后点击保存。

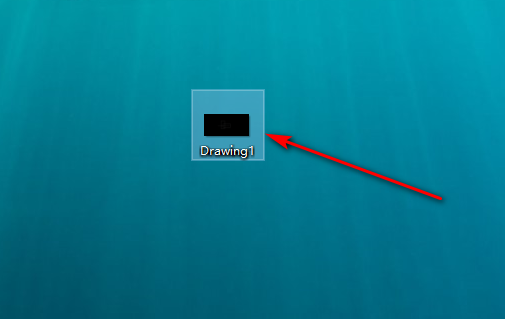

5、保存后,CAD格式文件就转换为图片格式了。
有没有能将JPG图片转换成CAD的软件?
将JPG图片转换成CAD格式图的软件__R2V322009-06-12 20:29这软件名字叫R2V32,这个软件是把你所喜欢的图片,变成CAD能直接用的格式的,画娱乐环境立面的时候超级好用,很容易出效果,画一些投标图纸的时候都可用
首先,之前要把你看到的图片格式,或者JPG,BMP等等的图片,用PS得处理一下,变成灰度图,
在PS打开彩色的后,在 图象--调整--灰度 把颜色去掉,
然后把这个没颜色的图片用这个软件打开
(最好把对比度调高一点,那样后期矢量化的时候没断线)
找到矢量里面有个自动矢量化,点下去
但一定得对比度给调大点,不然很多对比弱的图案就矢量不了了,然后另存成DXF 格式就可以用CAD直接打开用啦
注意: 尽量找些边界清晰的图片转换!!!
怎样把图片转换成CAD?
可以,用Algolab Photo Vector这个软件,我在用,还不错!
如何将图片转换成CAD 图纸
有点难,就算是转成了CAD,图纸也都全部炸开了!要是不做大的修改还行。百度一下~ Acme CAD Converter 7.95
photoshop怎么能把图片转换成CAD
做法是用PS软件先转到CDR软件,然后由CDR软件导出DWG格式。
1、开启电脑,打开PS软件并打开要转CAD格式的图片。图像模式要改为CMYK模式。像素设置为72~300即可(根据图片大小设置,图片大的像素设置低些,图片小的像素设置高些)。
2、把前景色改为四色黑(CMYK值都为100%)。选中“咸鸭蛋”图层,填充前景色(快捷键为Alt+Delete)。按Ctrl键点“花边”图层,Shift+Ctrl+N新建图层(命名为“新花边”图层),Alt+Delete填充前景色。删除原“花边”图层。背景色设置成白色,图片背景色填充为白色(快捷键为Ctrl+Delete)。
3、点击菜单栏中“图像”--“模式”--“灰度”。在出现的对话框中选择“拼合”。
4、点击菜单栏中“图像”--“模式”--“位图”。在出现的对话框中方法选择“50%阈值”。点击“好”。
5、按Shift+Ctrl+S另存为BMP格式,文件名自拟(我这里命名为“咸鸭蛋”),存到你可以找到的位置。打开CDR软件,按Ctrl+I导入刚才保存的BMP格式图片。
6、选择图片,点击“描摹位图”--“快速描摹”。
7、描摹好后把原来的图删除掉。选择描摹好的图片,按Ctrl+U分组,Ctrl+A全选,Ctrl+L组合。按Ctrl+E导出DWG格式,文件名自拟(我这里命名为“咸鸭蛋”),保存到自己能找到的位置。在出现的对话框中点击“确定”。
8、找到导出的DWG格式文件,并打开即可。
手机图片可转换成CAD吗
手机图片是一种图片格式的文件,CAD是工程绘图软件,两种不同类型的对象,怎么转换?如果是想把图片格式转换为CAD格式的文件,可以下载光栅矢量化工具。图片格式是位图,CAD格式的文件是矢量图,转换后,位图变成了矢量图,会丢掉了很多信息,文件会变小。如:JPG/DWG转换工具,网上很多,可以搜索,下载试试。
如何将图片转换成cad 麻烦发下软件哈。。 急!!
PDFsolutions知道团队为你解答:
PDF转DWG/DXF的软件:
1. PDF Grabber 6
2. PDF fly 6或者7
3. AutoDWG PDF to DWG Converter3.0
4. Able2Extract Professional
5. 有些图形用Adobe Illustrator 也可以转换的。
如果你还有什么问题 你可以HI我~~
