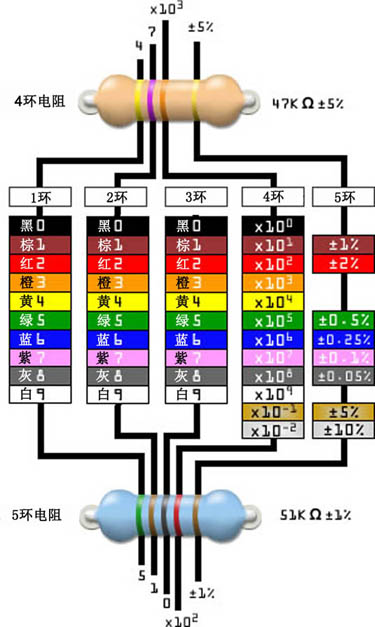

五色环电阻计算器可以根据颜色确定阻值,也可以根据阻值确定颜色。这是一个5环色码电阻计算器,如果是4环电阻,可以忽略第1环,即第1环不理会处于默认状态,只需选择2-5环颜色代码即可。点击相应颜色后下端即可实时显示出相应阻值。另外,右侧下拉菜单中列举了一些常见规格的标准电阻,选中后即可在左侧显示相应颜色代码。电阻的色标法的规则是:棕1 ,红2, 橙3, 黄4, 绿5 ,蓝6, 紫7, 灰8, 白9, 黑0,金5% , 银10%, 无色20%。分为四环第一,二为直读第三环为零的个数(科学计数法十的次方数),最后一环是误差范围。
色环电阻计算器
可下载的,四五环都可以,在右上角,改变4,5环
http://bbs.ednchina.com/ShowTopic.aspx?id=19483
在哪里可以下载电阻色环(码)计算器
刚才那款软件?更多
是
在哪里下

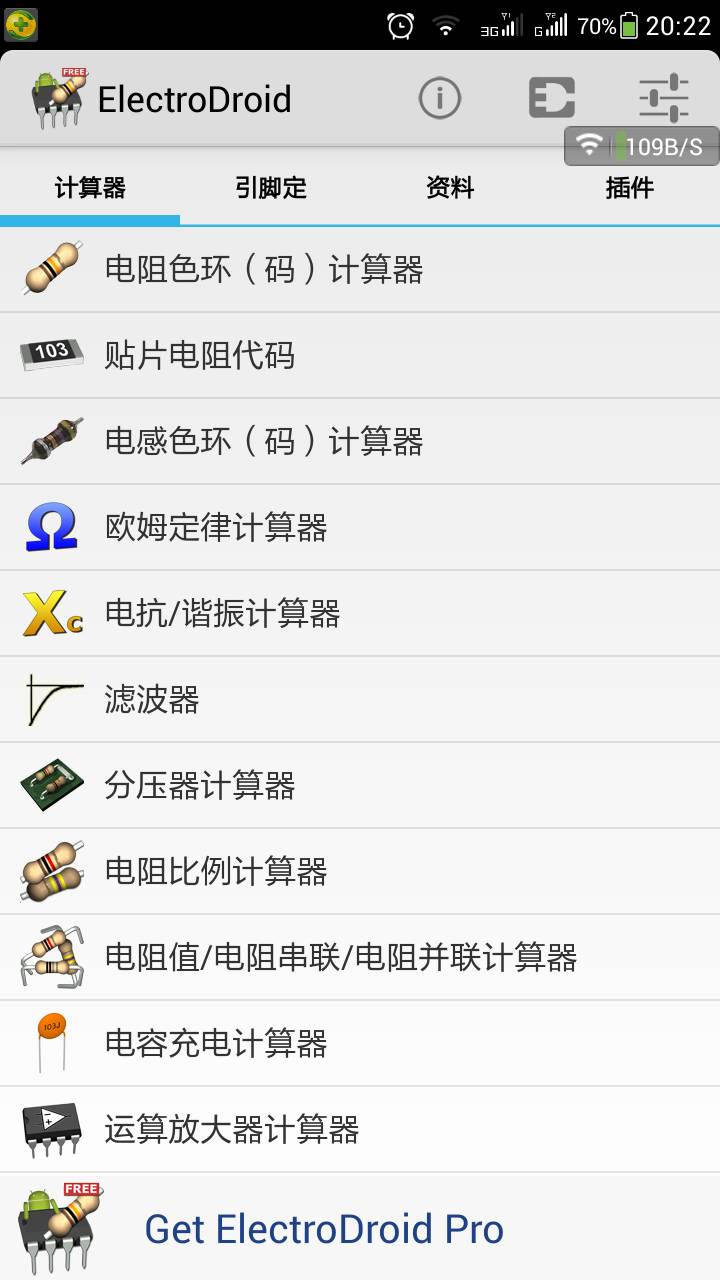

我用的是老版本的,新版本的叫做“电路专家”
http://pan.baidu.com/share/link?shareid=866167959&uk=3694270595&third=15
在百度吗
嗯
搜电路专家吗
是的,直接搜应用就行
怎么计算?刚才那个是330
?什么
是330uh。怎么算是0.33欧呢?
uh是电感量,你到底怎么用的!
你用成电感色环计数器了吧
是的!谢谢你啊!
5色环电阻计算器
http://www.21ic.com/calculator
色环电阻计算器外面可以够买吗?
色环电阻计算器,,,他不是真的计算器,,,一个小插件而已,,网上有在线计算器,,,,,,你搜索色环电阻计算器看看
色环电阻怎么算
四色环电阻计算:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差(金色为5%误差,银色为10%误差)

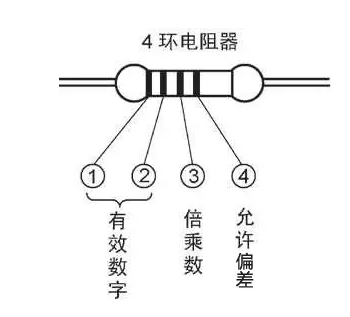

各色环表示意义如下:第一条色环:阻值的第一位数字;第二条色环:阻值的第二位数字;第三条色环:10的幂数;第四条色环:误差表示。
例如:电阻色环:棕绿红金,第一位 1;第二位 5;第三位 10 的幂为2 (即100);误差为5%;即阻值为:15 &TImes; 100 = 1500欧 = 1.5千欧 = 1.5K
扩展资料
技巧1:先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2:棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环。常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中可以 按照色环之间的间隔加以判别。比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3:在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为100×104Ω=1MΩ。误差为1%。
属于正常的电阻系列值;若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω,误差为1%。显然,按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
电阻色环计算公式
对于4色环电阻,其阻值计算方法位:阻值=(第1色环数值*10+第2色环数值)*第3位色环代表之所乘数
对于5色环电阻,其阻值计算方法位:阻值=(第1色环数值*100+第2色环数值*10+第3位色环数值)*第4位色环代表之所乘数
1、颜色代表阻值的意义:黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9
2、颜色代表乘数的意义:黑-1、棕-10、红-100、橙-1000、黄-10000、绿-100000、蓝-1000000、紫-10000000、灰-100000000、白-1000000000、金-0.1、银-0.01
3、四色环电阻颜色代表误差的意义:金-±5%、银-±10%
4、五色环电阻颜色代表误差的意义:棕-±1%、红-±2%、绿-±0.5%、蓝-±0.25%、紫-±0.10%、灰-±0.05%

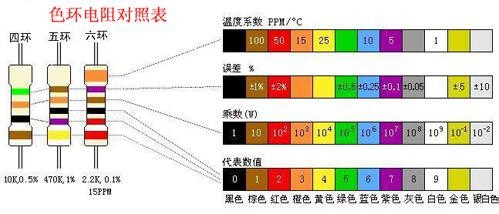

电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值 。可以从任意角度一次性的读取代表电阻值的颜色信息。
色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
扩展资料:
棕色环既常用做误差环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
从电阻的底端,找出代表公差精度的色环,金色的代表5%,银色的代表10%。上例中,最末端色环为金色,故误差率为5%。再从电阻的另一端,找出第一条、第二条色环,读取其相对应的数字,上例中,前三条色环都为红红黑,故其对应数字为红2、红2、黑0,其有效数是220。
再读取第四条倍数色环,棕1。所以,我们得到的阻值是220×10^1=2.2KΩ。即阻值在2090-2310之间都是好的电阻。 如果第四条倍数色环为金色,则将有效数乘以0.1。如果第四条倍数色环为银色,则乘以0.01。
参考资料来源:百度百科——色环电阻识别方法
色环电阻计算器橙橙银金的阻值多少?
橙橙银金
33*10^-2±5%即0.33Ω±5%
参考资料:http://baike.baidu.com/view/2821107.htm
