基本步骤如下:
1.执行“绘图/绘图网格/在屏幕上显示网格(注意数据设置)/确定”命令,使页面上显示绘图网格;
2.用“绘图”工具栏上的“箭头”画坐标轴,画时按住Shift键,保证画出的线水平、垂直;
3.用“直线”或“椭圆”画坐标轴上的刻度;
4.用“本框”制作数轴上数据标识;
5.把直线、刻度、数据标识同时选中并右击,执行“组合/组合”命令,把所有图形组合起来成为一个完整的平面直角坐标系,便于整体移动摆放。
6.用“椭圆”制作坐标点(画时按住Shift键)、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。
7.用“绘图”工具栏上的“自选图形”制作函数图形。
怎样在word中画坐标轴?
用绘图。
1、绘图工具栏打开后,选“箭头”,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
2、用同样的方法拖出一条带箭头的竖线。
3、将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。如果觉得大小合适,就在此时将它们“组合”起来。
4、用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
5、在绘图中选“艺术字”,做一个大小、内容适合你的数字或字母或文字的标注,复制若干个,将它们编辑好序列,放大显示比例,将第一个标注尽量拖到你的第一个刻度(或0刻度)下边(要想精确移动,按住Ctrl键再按上、下、左、右键)合适的位置,将最后一个标注拖到最后一个刻度下边,然后将所有的标注(不论其位置如何)选中,使它们底端对齐且横向分布,再移到合适的位置。横向坐标连标注都OK啦,纵向的照此办理即可。
最后如果你觉得满意了,将所有的内容全选中了,组合!整个坐标轴的内容将可以任意拖动和调整大小,插入在你需要的地方。
补充说明一下:这些操作说起来挺麻烦,做起来也要有耐心。但是,学会了做这个,可以发掘出word的许多功能。会有种成就感。
祝你成功!
word怎么画坐标图
第一步:绘坐标轴
选取绘图工具栏“箭头”工具,按住“
Shift
”键,在文档的空白区域拉出相互垂直的带
箭头的直线,调整合适位置,使起点重合。这两直线分别表示横坐标和纵坐标。如图一。
第二步:绘横坐标刻度线
1
.

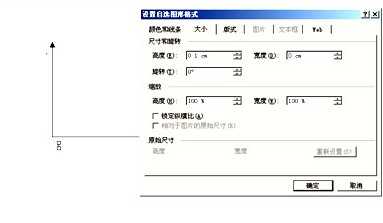

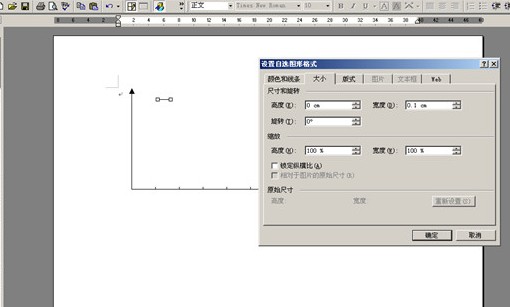

选取绘图“直线”工具,画一短竖线。双击该竖线,在跳出的“设置自选图形格式”中
修改大小,将“高度”设为“
0.1cm
”
,
“确定”后退出该窗口。一条刻度线绘制完毕。
2
.

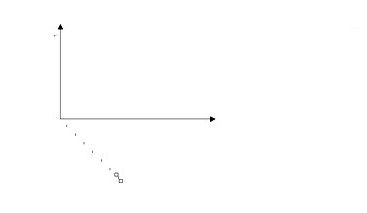

将已绘制好的刻度线,按我们实际需要复制粘贴多份。如图,横坐标将分成
6
个刻度,
那么需要包括原点在内,共
7
条短线,所以复制粘贴
6
份。
3
.
选中这
7
条短线,选择“绘图”—“对齐或分布”的“顶端对齐”方式。原来随意排列
的短线整齐地排列在一个水平线上
4
.
将第一条短线和最后一条短线,拉开一定的距离,这个距离表示横坐标从原点到最大刻
度的范围。这是给横坐标刻度定位的开始。
5
.
再次选中这
7
条短线,选择“绘图”—“对齐或分布”的“横向分布”方式。
7
条短线
均匀分布开来,均分成
6
份。
6
同时选中
7
条短线,按住“
Ctrl
”和方向键,微调短线至合适位置为止,注意要保证第
一条短线和纵坐标重合。
这样横坐标刻度准确绘制完成。
怎样在Word中画坐标图在
在word直接画坐标非常麻烦,毕竟word并不是画图工具,它的优势在于文字处理方面而不是图像处理方面,要画坐标,Office家族里已经有Visio 组件了,它跟word、Excel、PowerPoint一样同属于Office家族的一员。Visio的优势在于制作软件开发方面的系统流程图,当然也可以制作简单的坐标系,制作完之后可以复制粘贴到Word。
如果一定要用word画坐标图,只能用绘图工具实现,操作如下:
1、绘图工具栏打开后,选“箭头”,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
向左转|向右转
2、用同样的方法拖出一条带箭头的竖线。
向左转|向右转
3、将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。如果觉得大小合适,就在此时将它们“组合”起来。
向左转|向右转
4、用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
向左转|向右转
在word里怎么画坐标
像上面的朋友所说,用绘图。
1、绘图工具栏打开后,选“箭头”,用它横着拖出一条带箭头(它的形状、大小均可以在“设置图形格式”里面更改)的直线,要想拖得很直,拖动同时按住shift键。
2、用同样的方法拖出一条带箭头的竖线。
3、将两条线同时选中,点击绘图工具栏最左边的“绘图”按钮,分别使用“对齐与分布”中的“左对齐”、“底端对齐”将它俩的位置调整好。如果觉得大小合适,就在此时将它们“组合”起来。
4、用绘图中的“直线”拖出一条短竖线,觉得长短、粗细、颜色合适就复制若干个,再将它们全部选中,用刚才的方法将它们底端对齐而且“横向分布”。此时,横坐标上的刻度就初具雏形了,将它们组合,再选中刚才已经组合的坐标再将它们底端对齐,调整位置。
5、在绘图中选“艺术字”,做一个大小、内容适合你的数字或字母或文字的标注,复制若干个,将它们编辑好序列,放大显示比例,将第一个标注尽量拖到你的第一个刻度(或0刻度)下边(要想精确移动,按住Ctrl键再按上、下、左、右键)合适的位置,将最后一个标注拖到最后一个刻度下边,然后将所有的标注(不论其位置如何)选中,使它们底端对齐且横向分布,再移到合适的位置。横向坐标连标注都OK啦,纵向的照此办理即可。
最后如果你觉得满意了,将所有的内容全选中了,组合!整个坐标轴的内容将可以任意拖动和调整大小,插入在你需要的地方。
补充说明一下:这些操作说起来挺麻烦,做起来也要有耐心。但是,学会了做这个,可以发掘出word的许多功能。会有种成就感。
祝你成功!
如何用Word画坐标图
U形坐标图:我们可以点击“自选图形”右边的三角选择“线条”里的“曲线”。
然后在坐标的起点点击一下鼠标,再在下面的最底端的坐标处点击一个鼠标,最后在坐标终点双击鼠标完成。
W形坐标图:同上面的做法,只不是多点几次鼠标。
如果相在W形坐标图中加上箭头,可以在“设置自选图形格式”对话框中点击“末端样式”把它选中箭头就可以了。
如何在word里画坐标
基本步骤如下:
1.执行“绘图/绘图网格/在屏幕上显示网格(注意数据设置)/确定”命令,使页面上显示绘图网格;
2.用“绘图”工具栏上的“箭头”画坐标轴,画时按住Shift键,保证画出的线水平、垂直;
3.用“直线”或“椭圆”画坐标轴上的刻度;
4.用“本框”制作数轴上数据标识;
5.把直线、刻度、数据标识同时选中并右击,执行“组合/组合”命令,把所有图形组合起来成为一个完整的平面直角坐标系,便于整体移动摆放。
6.用“椭圆”制作坐标点(画时按住Shift键)、用“直线”画点向坐标轴引的垂线、用“文本框”制作点的坐标。
7.用“绘图”工具栏上的“自选图形”制作函数图形。
如何在word中画坐标轴
在word中画坐标轴的方法如下:
先分析坐标的组成:是由一个向右箭头、一个向上箭头、N个短横线、N个短竖线组成。先准备好这些图形。短横线、短竖线先准备一个就可,需要多少个在复制就可。
然后利用“设置自选画形格式”中的“大小”把两个箭头设置成我们需要的长度,把两条短线设置成一样长度。
把两个箭头调整为需要的样式;再复制两条短线,分别放到合适位置。注意:短线的间距要相等,可用方向键控制。
最后利用“文本框”标注”单位。
最后再画出需要的线段和坐标线。
